Krótka charakterystyka produktu

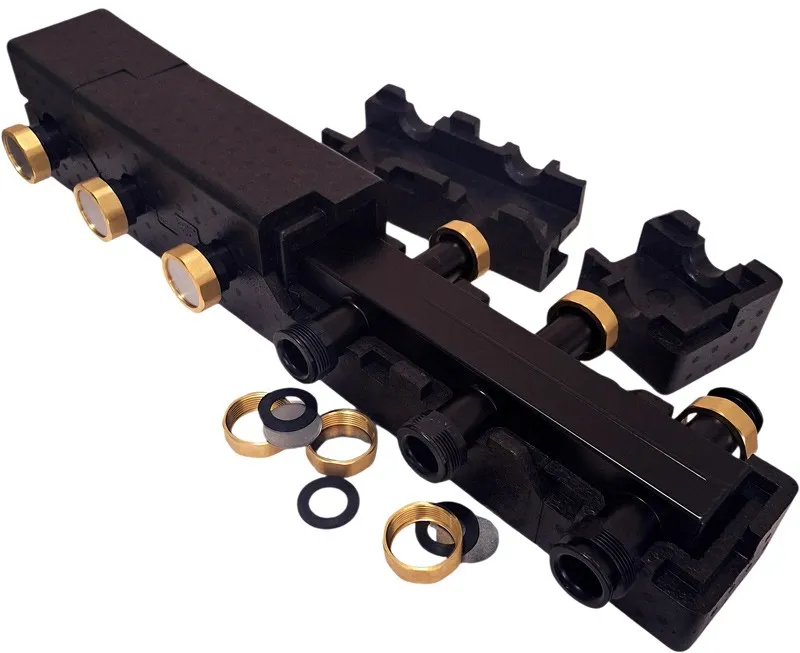

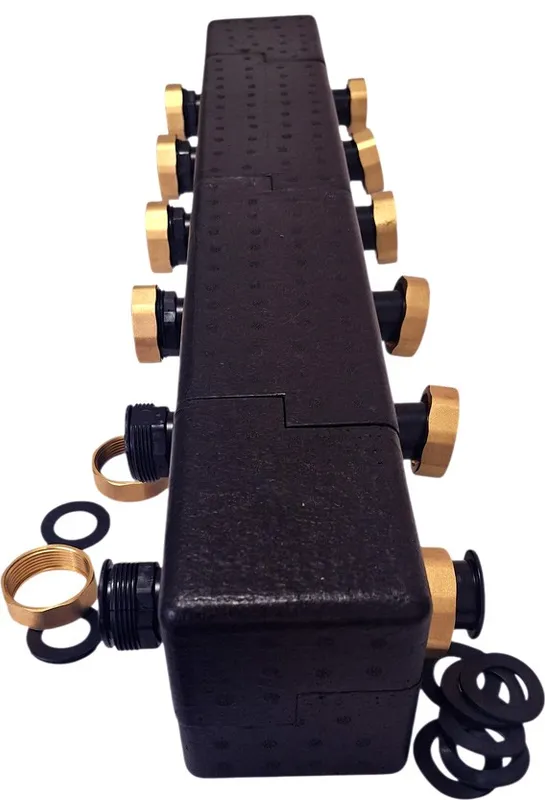

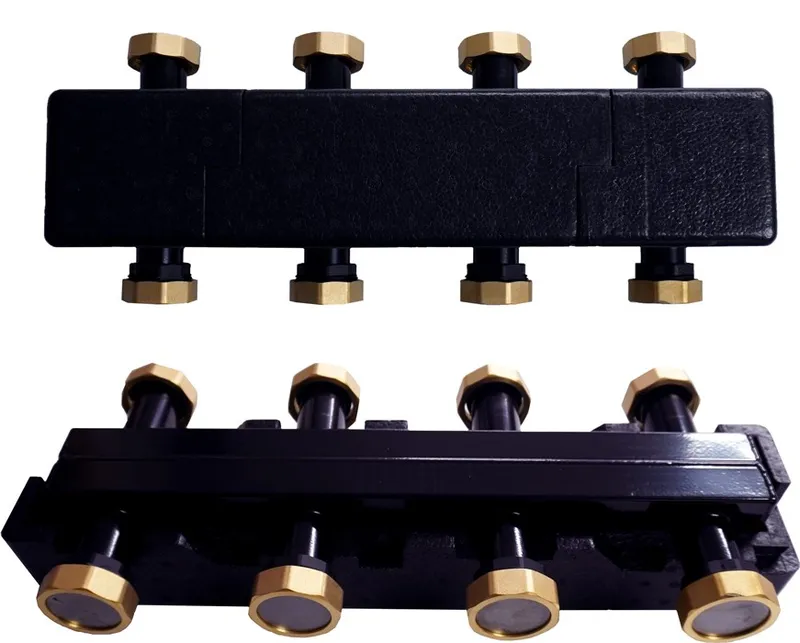

Model 3-6 to rozdzielacz do grup pompowych do instalacji CO, przeznaczony do separacji obiegu pierwotnego i grzewczego przy mocy do 60 kW i przepływie poniżej 5,0 m³/h. To element współpracujący z układami, w których grupa pompowa z mieszaczem lub bez mieszania wymaga niezależnego przepływu. Obsługuje maksymalnie 5 grup, pracuje przy ciśnieniu poniżej 8 bar i jest dostarczany z uchwytami oraz zaślepkami.

Rozdzielacz Aquaventis 3-6 odpowiada za hydrauliczne rozdzielenie obiegu źródła ciepła i obiegów grzewczych. Dzięki temu instalacja CO może pracować stabilniej bez konieczności precyzyjnego dopasowywania hydraulicznego obu stron układu. Model obsługuje do 5 grup pompowych, w tym także konfiguracje z mniejszą liczbą obiegów dzięki dołączonym zaślepkom.

Specyfikacja techniczna

Typ produktu	Rozdzielacz do grup pompowych
Moc grzewcza	do 60 kW
Przepływ maksymalny	< 5,0 m³/h
Ciśnienie pracy maksymalne	< 8 bar
Liczba obsługiwanych grup pompowych	maksymalnie 5 szt.

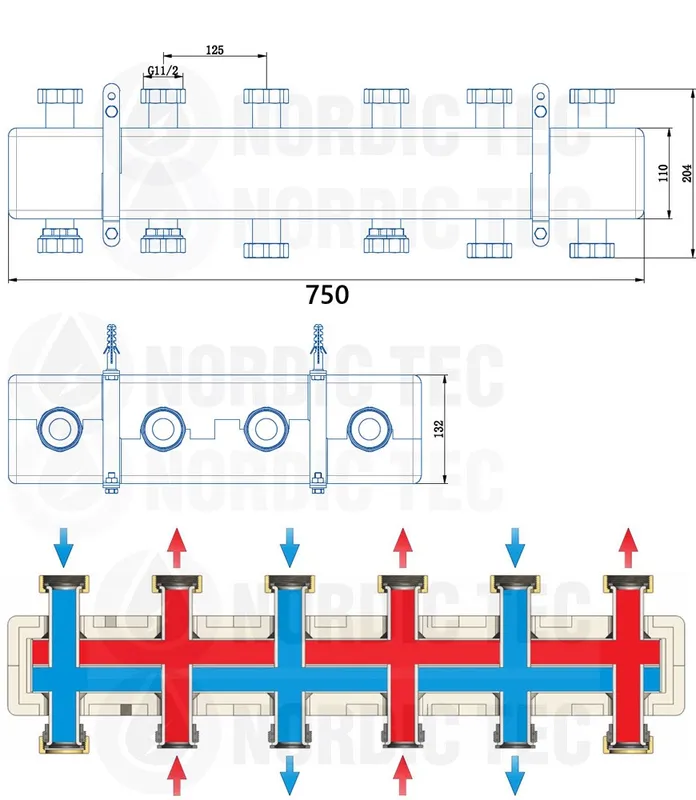

Odległość między przyłączami do grup pompowych	12,5 cm
Montaż	ścienny

Jak działa grupa pompowa z mieszaczem?

Budowa zestawu

W typowym układzie pompa obiegowa wymusza przepływ w danym obiegu, zawory odcinające ułatwiają serwis, a termometry pomagają kontrolować warunki pracy. Jeśli w obiegu pracuje grupa pompowa z mieszaczem, zawór mieszający obniża temperaturę zasilania przed przekazaniem medium do instalacji.

Rola zaworu mieszającego

Mieszanie jest istotne szczególnie tam, gdzie wymagany jest niższy parametr zasilania niż po stronie źródła ciepła. Rozdzielacz Aquaventis zapewnia separację hydrauliczną między obiegiem pierwotnym a grzewczym, więc każdy z nich może pracować z własnym przepływem, do zalecanego poziomu poniżej 5,0 m³/h dla tego modelu.

Znaczenie pompy obiegowej

Pompa w grupie odpowiada za niezależny ruch czynnika w danym obiegu. Rozdzielacz pozwala podłączyć maksymalnie 5 takich grup i zachować ich równoległą, niezależną pracę przy mocy instalacji do 60 kW i ciśnieniu pracy poniżej 8 bar.

Najważniejsze korzyści

• Separacja hydrauliczna — rozdziela obieg pierwotny i grzewczy bez konieczności ich wzajemnego dostrajania.
• Niezależna praca obiegów — każda grupa pompowa może pracować z własnym przepływem.
• Obsługa wielu stref — umożliwia podłączenie maksymalnie 5 grup pompowych.
• Elastyczna konfiguracja — zaślepki pozwalają bezpiecznie zamknąć nieużyte przyłącza.

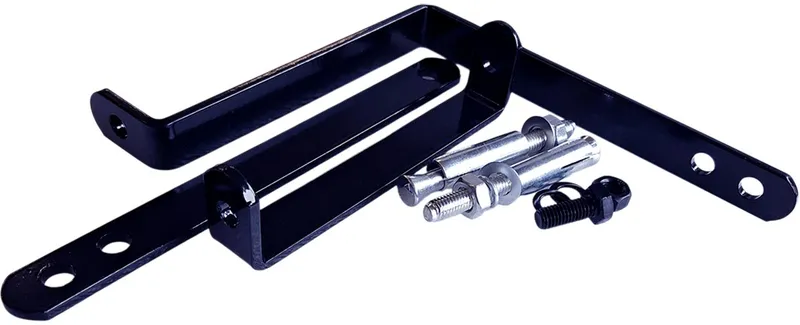

• Prostszy montaż — uchwyty do montażu ściennego są w zestawie.

Zastosowanie w instalacji CO

Gdzie sprawdzi się najlepiej?

• W instalacjach z kilkoma obiegami grzewczymi wymagającymi niezależnej pracy hydraulicznej.
• W układach mieszanych, gdzie obok siebie pracują obiegi z grupą pompową z mieszaczem i bez mieszania.
• Przy rozdziale zasilania na kilka stref ogrzewania podłogowego lub grzejnikowego.
• W systemach, gdzie trzeba oddzielić hydraulicznie źródło ciepła od części odbiorczej instalacji CO.

Wersje z mieszaczem wybiera się zwykle tam, gdzie potrzebna jest kontrola temperatury zasilania, a warianty bez mieszania tam, gdzie obieg może pracować bez jej obniżania.

Parametry techniczne

Typ produktu: rozdzielacz do grup pompowych. Liczba obsługiwanych grup: maksymalnie 5 szt. Zalecany przepływ maksymalny: poniżej 5,0 m³/h. Moc instalacji: do 60 kW. Maksymalne ciśnienie pracy: poniżej 8 bar. Odległość między przyłączami do grup pompowych: 12,5 cm. Montaż: ścienny. Wyposażenie: uchwyty mocujące i zaślepki w zestawie.

Jak dobrać odpowiedni wariant?

Na co zwrócić uwagę przed zakupem?

• Dobierz liczbę przyłączy do realnej liczby obiegów — ten model obsługuje maksymalnie 5 grup pompowych.
• Sprawdź wymaganą moc instalacji — tutaj do 60 kW.
• Porównaj projektowany przepływ z limitem modelu — zalecenie to poniżej 5,0 m³/h.
• Zweryfikuj ciśnienie robocze instalacji — nie powinno przekraczać 8 bar.
• Uwzględnij sposób montażu i miejsce na ścianie oraz rozstaw przyłączy 12,5 cm.

Do obiegu podłogowego zwykle wybiera się grupę z kontrolą temperatury zasilania, natomiast sam rozdzielacz należy dobrać przede wszystkim do liczby obiegów i parametrów przepływu.

Najczęstsze pytania

Co to jest grupa pompowa obiegowa?

To zespół elementów obsługujących konkretny obieg instalacji CO. Zwykle obejmuje pompę obiegową, zawory i osprzęt regulacyjny, a w wersji z mieszaniem także element obniżający temperaturę zasilania. W praktyce odpowiada za wymuszenie przepływu i kontrolę pracy obiegu.

Czy warto zastosować grupę pompową z mieszaczem?

Tak, jeśli obieg wymaga obniżonej i stabilnej temperatury zasilania. Dotyczy to zwłaszcza ogrzewania podłogowego i układów mieszanych. Sam rozdzielacz Aquaventis współpracuje z takimi grupami, zapewniając niezależność hydrauliczną obiegów.

Jakie są rodzaje grup pompowych?

Najczęściej spotyka się grupy z mieszaczem i bez mieszania. W praktyce różnią się sposobem regulacji temperatury zasilania i zastosowaniem w danym obiegu. Rozdzielacz dobiera się do liczby takich grup oraz wymaganych parametrów instalacji.

Czy rozdzielacz powinien mieć grupę pompową, czy bez?

To zależy od rodzaju obiegu i wymaganej temperatury pracy. Obiegi niskotemperaturowe zwykle korzystają z grup z mieszaniem, a część obiegów grzejnikowych może pracować bez mieszania. Ten model pozwala łączyć do 5 grup pompowych w jednej instalacji.

Kiedy wybrać rozdzielacz do maksymalnie 5 grup pompowych?

Wybierz go wtedy, gdy instalacja ma kilka niezależnych obiegów i wymaga ich hydraulicznego rozdziału. Model 3-6 sprawdzi się przy mocy do 60 kW, przepływie poniżej 5,0 m³/h i ciśnieniu pracy poniżej 8 bar. Jeśli obiegów jest mniej, nieużyte przyłącza można zamknąć zaślepkami z zestawu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
