Płytowe wymienniki ciepła Nordic Tec: katalog, moc i dobór techniczny

W kategorii wymienniki ciepła znajdziesz kompletny katalog lutowanych wymienników płytowych Nordic Tec — od miniaturowych modeli o powierzchni wymiany 0,14 m² do jednostek przemysłowych obsługujących ponad 1 300 kW. Wszystkie urządzenia wykonane są ze stali nierdzewnej 316L lutowanej czystą miedzią (99,9% Cu), mają certyfikaty CE i TÜV oraz 5-letnią gwarancję realizowaną w Polsce. Jeśli nie wiesz, którą serię wybrać, skorzystaj z bezpłatnego doboru technicznego — dobierzemy wymiennik do mocy Twojego kotła, kominka albo pompy ciepła.

Wymienniki ciepła płytowe Nordic Tec — pełny katalog serii

Oferta obejmuje ponad 100 modeli podzielonych na serie różniące się rozmiarem płyty i rozmiarem przyłączy. Rozmiar przyłącza determinuje maksymalny przepływ, a liczba płyt — powierzchnię wymiany i moc.

Ba-12 (płyta 191 × 73 mm, 4 × 3/4") — najmniejsza seria na rynku, moce 5–50 kW, powierzchnia wymiany od 0,14 m². Do dodatkowych obiegów grzewczych i chłodnictwa.
Ba-23 (płyta 315 × 73 mm, 4 × 3/4") — moce 7–80 kW, ciśnienie robocze do 20 bar. Najpopularniejszy wybór do kominków z płaszczem wodnym i kotłów w domach jednorodzinnych.
Ba-16 (płyta 220 × 90 mm, 4 × 1") — moce 8–75 kW, przepływ do 8 m³/h. Odpowiednik Ba-23 z większym przyłączem, gdy pompa obiegowa nie może pracować na dużym oporze.
Ba-32 (płyta 286 × 116 mm, 4 × 1") — moce 18–200 kW, ciśnienie robocze do 30 bar, powierzchnia do 2,56 m². Uniwersalna seria do CO, solarów i ciepła miejskiego.
Ba-27 (płyta 286 × 116 mm, 4 × 5/4") — moce 15–200 kW; ta sama płyta co Ba-32, ale przyłącze 1 1/4" ogranicza spadek ciśnienia.

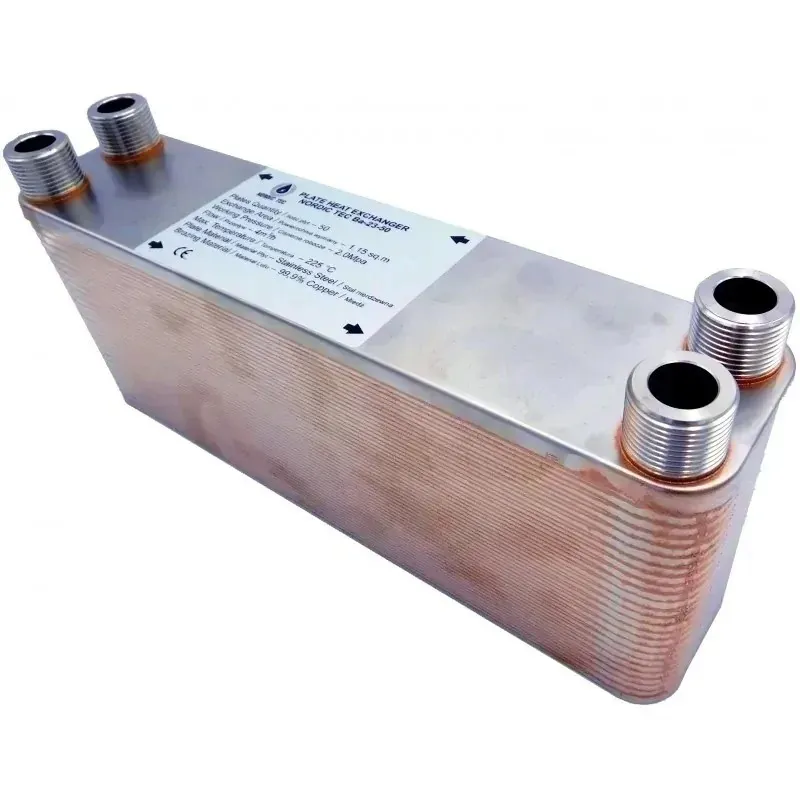

Ba-60 (płyta 526 × 124 mm, 4 × 5/4" lub 4 × 6/4") — moce 40–390 kW. Instalacje wielolokalowe i kotłownie.

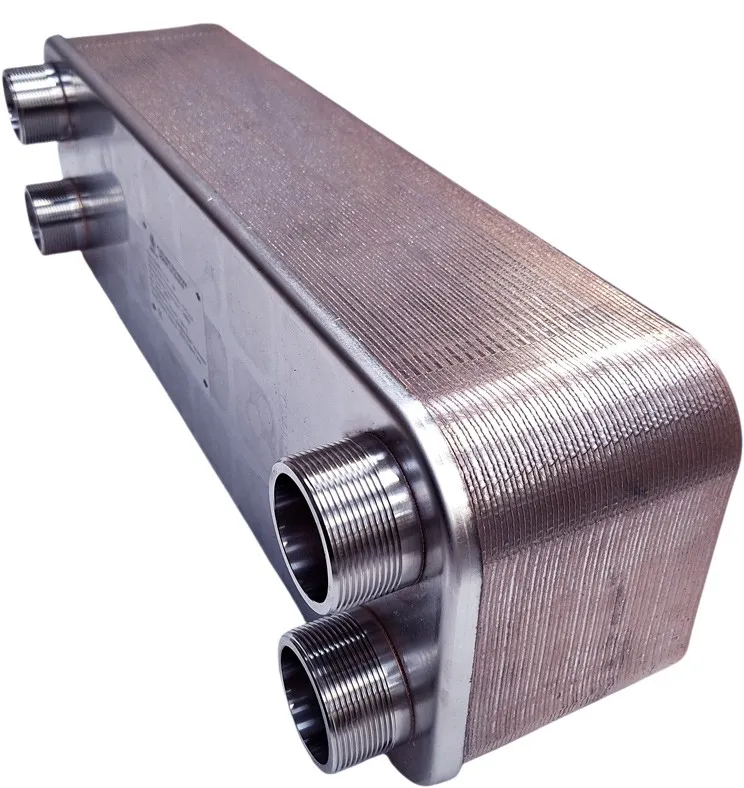

Ba-95 (płyta 616 × 191 mm, 4 × 2") — moce 120–360 kW.

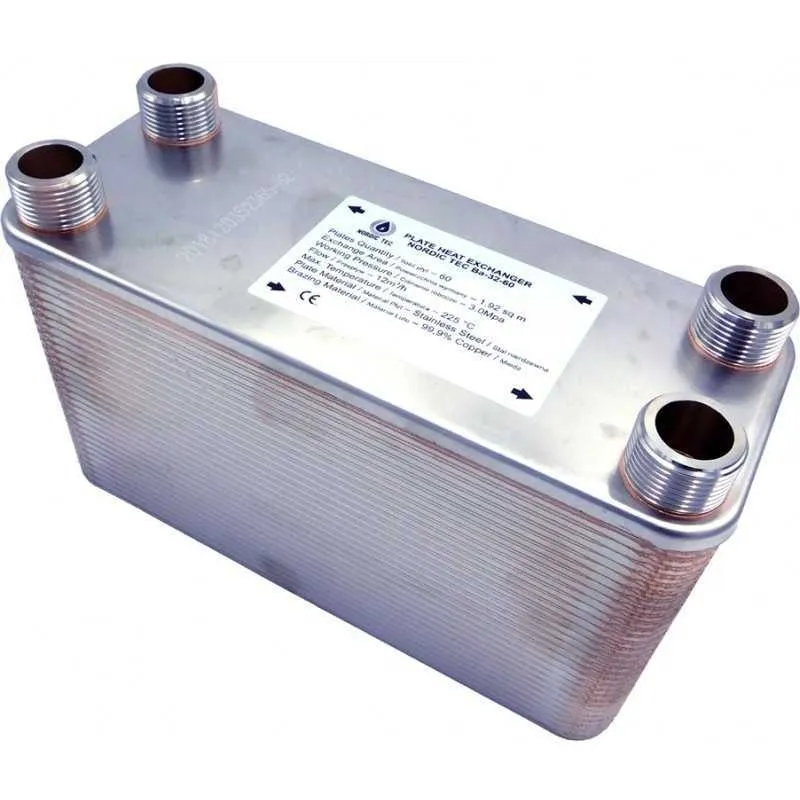

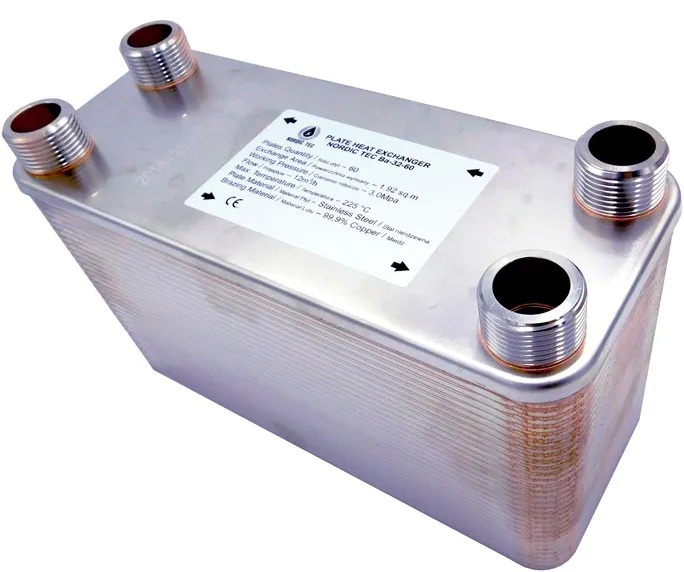

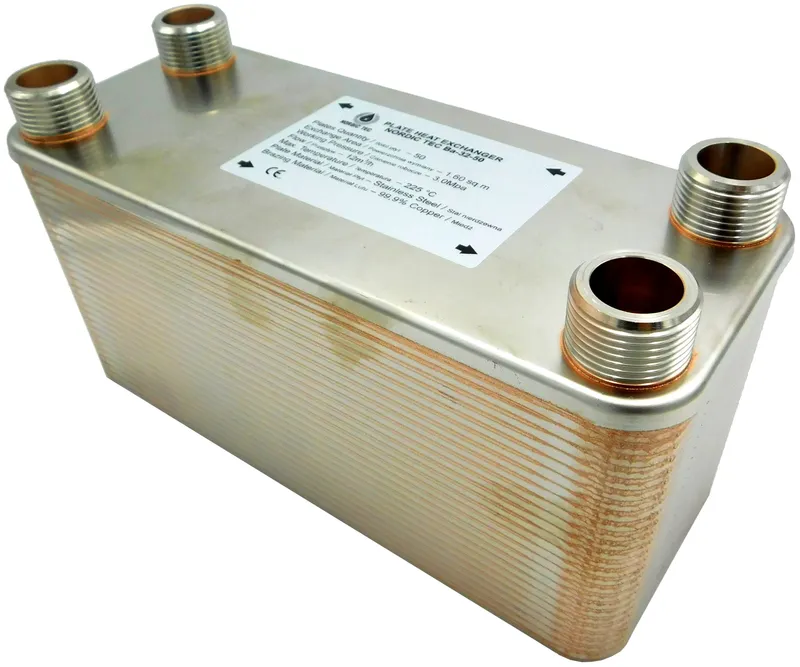

Ba-115 (płyta 535 × 253 mm, 4 × 2" lub 2,5"/DN65) — moce 200–1 750 kW, powierzchnia wymiany do ok. 9 m². Bloki mieszkalne, obiekty komercyjne, duże pompy ciepła.

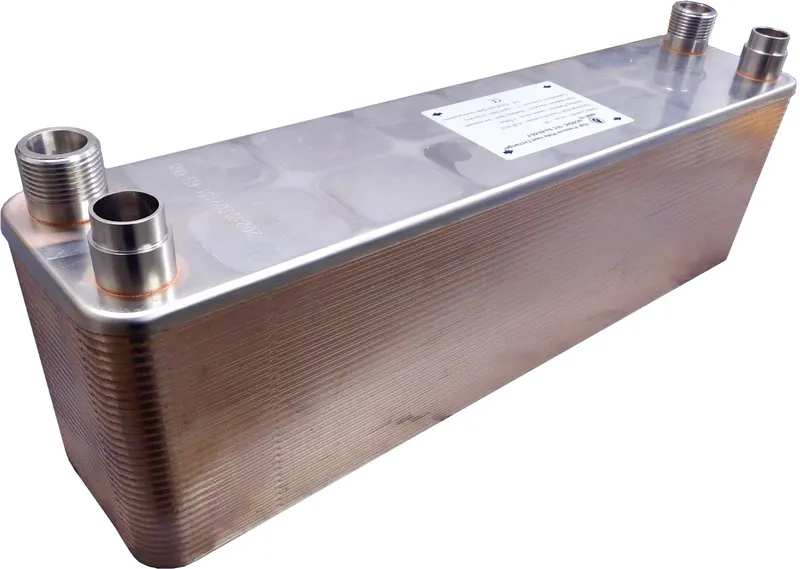

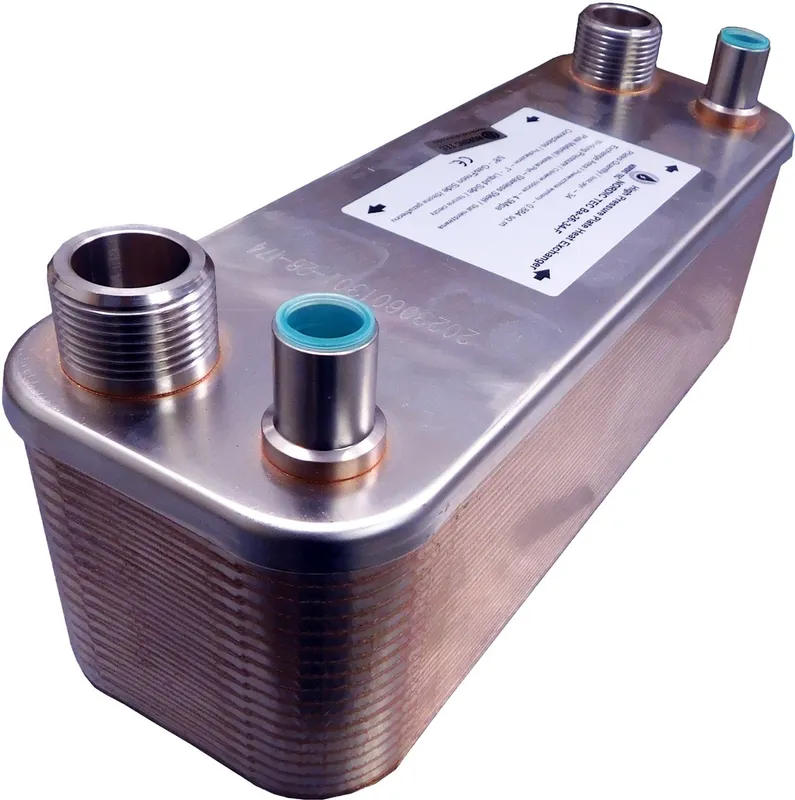

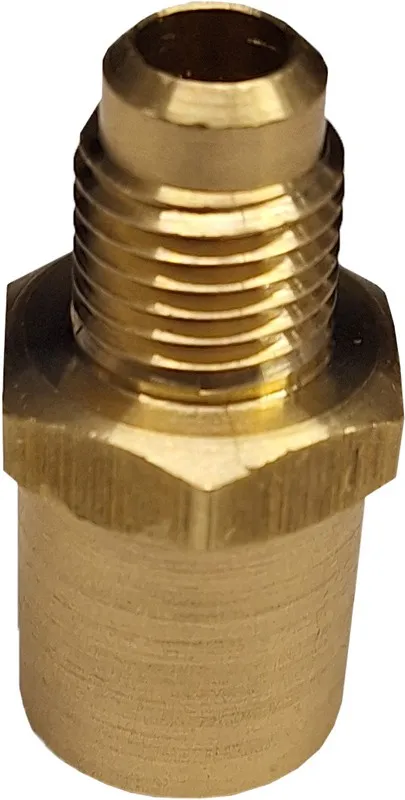

Wymienniki freonowe Ba-26-F i Ba-68-F — skraplacze i parowniki do pomp ciepła i agregatów, ciśnienie pracy do 45 bar, przyłącza gazowe ϕ16/ϕ22 do lutu twardego, moce 5–50 kW — patrz wymienniki ciepła do freonu oraz nyple SAE do wlutowania.
Wymienniki basenowe ze stali nierdzewnej (16–1 060 kW) oraz w wersji tytanowej (16–180 kW) do wody solankowej i dosalanej — pełne zestawienia w kategoriach stalowe wymienniki basenowe i tytanowe.

Sklep AquaVentis – certyfikowane wymienniki ciepła dla domu i przemysłu

Jesteśmy dystrybutorem wymienników Nordic Tec i technikę grzewczą sprzedajemy wraz z doborem, a nie zamiast niego. Co to oznacza w praktyce:

ponad 100 modeli wymienników płytowych w jednym miejscu — od 0,14 m² do ok. 9 m² powierzchni wymiany,
certyfikaty CE i TÜV oraz 5 lat gwarancji serwisowanej w Polsce,
bezpłatna pomoc w doborze wymiennika do parametrów Twojej instalacji grzewczej,
wysyłka w 24 h, darmowa dostawa od 200 zł i 30 dni na zwrot,

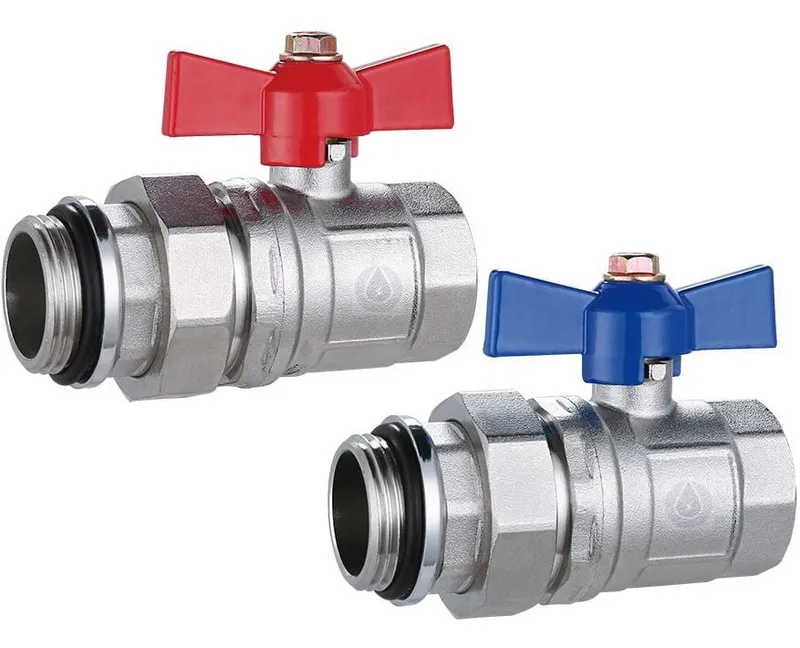

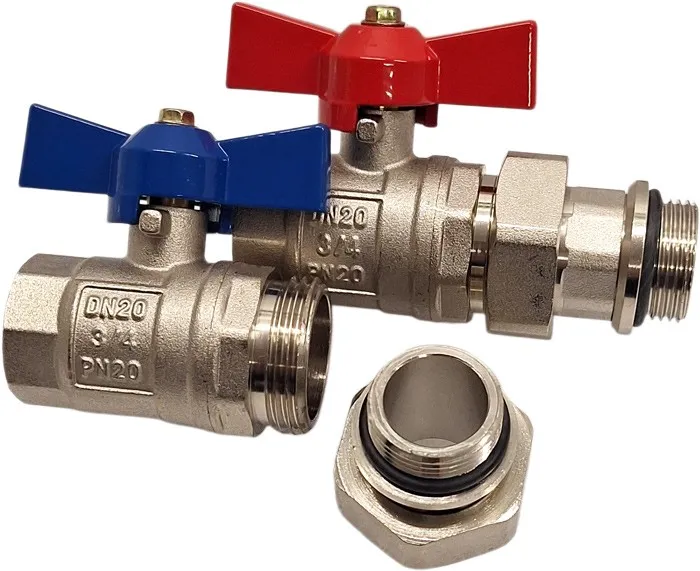

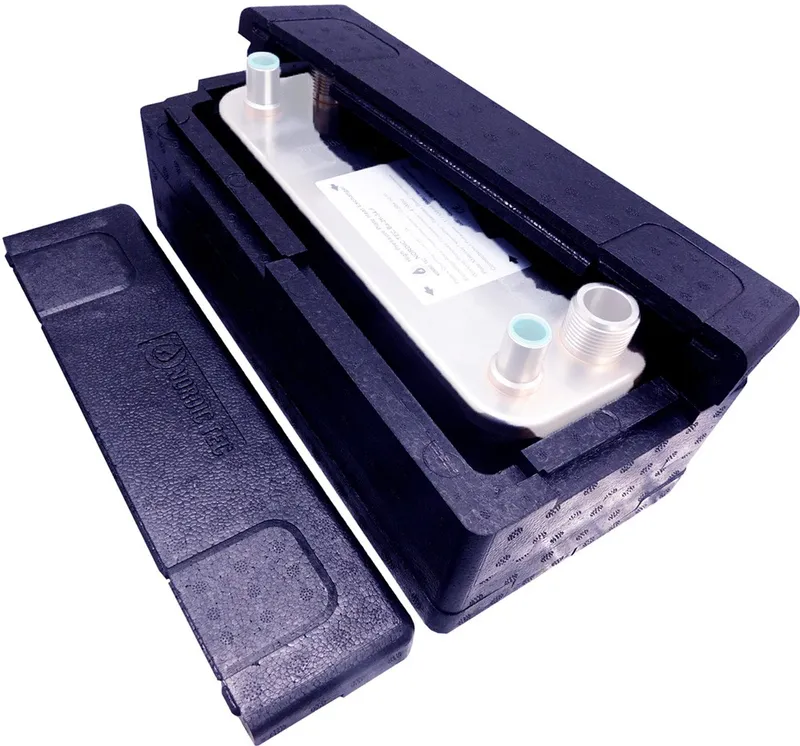

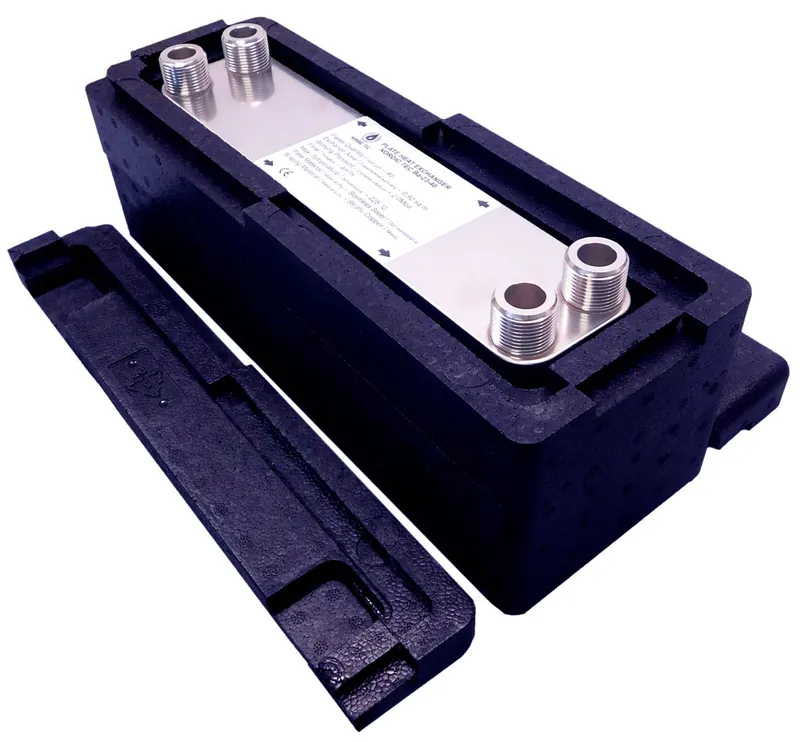

komplet zestawów montażowych, izolacji wymienników ciepła i zaworów kulowych z termometrami.

Wymiennik ciepła – definicja, zalety, korzyści

Wymiennik ciepła to urządzenie, które przekazuje energię cieplną z jednego czynnika do drugiego, bez ich mieszania. W wymienniku płytowym oba media płyną przeciwprądowo w szczelinach między cienkimi, tłoczonymi płytami ze stali nierdzewnej — ciepło przechodzi przez ściankę płyty, a obiegi pozostają hydraulicznie rozdzielone.

Najważniejsze korzyści rozdzielenia obiegów:

bezpieczeństwo — awaria lub przeciek w jednej części instalacji nie opróżnia całej reszty,
możliwość pracy na różnych mediach: glikol w obiegu zewnętrznym, czysta woda w obiegu domowym,
ochrona nowego kotła kondensacyjnego lub pompy ciepła przed zanieczyszczeniami ze starej instalacji,
niższe koszty eksploatacji — odzysk ciepła zamiast jego wytwarzania i mniejsze straty na przewymiarowanych obiegach,
bardzo duża moc przy małych gabarytach: wymiennik o mocy 45 kW ma zaledwie 286 × 116 mm.

Jakie są 3 rodzaje wymiany ciepła? Przewodzenie, konwekcja i promieniowanie

Fizyka zna trzy mechanizmy transportu energii cieplnej:

Przewodzenie (kondukcja) — przekazywanie energii w ciele stałym; to nim ciepło przechodzi przez ściankę płyty ze stali 316L.
Konwekcja — unoszenie ciepła przez poruszającą się ciecz lub gaz; w wymienniku płytowym wzmacnia ją przepływ turbulentny wywołany profilowaniem płyt.
Promieniowanie (radiacja) — emisja fal elektromagnetycznych; w wymiennikach płytowych praktycznie bez znaczenia, liczy się w kominkach i grzejnikach.

Płytowy wymiennik ciepła wykorzystuje więc przewodzenie i konwekcję — dlatego kluczowe są dwa parametry: powierzchnia płyt i turbulencja przepływu.

Płytowy wymiennik ciepła – mechanizm działania. Jak działa wymiennik ciepła?

Pakiet płyt tworzy dwa niezależne kanały. Czynnik grzewczy (np. woda z kotła na paliwo stałe o temperaturze 70–85°C) płynie w co drugiej szczelinie, czynnik ogrzewany — w pozostałych, w przeciwnym kierunku. Taki przeciwprąd utrzymuje różnicę temperatur na całej długości płyty i daje najwyższą sprawność wymiany.

Moc przekazywana przez wymiennik zależy od trzech rzeczy: powierzchni wymiany, przepływu obu czynników i różnicy temperatur między nimi. Dlatego moc nominalna podana w nazwie modelu (np. Ba-32-40 „40–85 kW”) jest wartością maksymalną, osiąganą przy wysokich parametrach zasilania. Przy pompie ciepła pracującej na 35–45°C ta sama jednostka przeniesie znacznie mniej ciepła — i dlatego do pomp ciepła dobiera się wymiennik z zapasem powierzchni.

Wydajność wymienników płytowych

Wydajność spada wraz ze zmniejszaniem różnicy temperatur między stronami. Producent podaje dla wymienników basenowych czytelny wzorzec: przy różnicy 60°C jednostka osiąga 100% mocy nominalnej, przy 50°C — około 85%, przy 40°C — 70%, a przy 30°C — 55%. Zastosowanie glikolu obniża przekaz ciepła o kolejne 8–15%, w zależności od stopnia rozcieńczenia.

Praktyczny wniosek: wymiennik dobiera się do realnych temperatur pracy instalacji, nie do mocy kotła z tabliczki znamionowej. Zbyt mała powierzchnia wymiany oznacza niedogrzanie, zbyt mała średnica przyłącza — wysoki opór i przeciążoną pompę obiegową.

Parametry techniczne: moc nominalna, temperatura pracy i powierzchnia wymiany

Seria	Przyłącza	Wymiar płyty (dł. × szer.)	Ciśnienie robocze	Zakres mocy	Typowe zastosowanie
Ba-12	4 × 3/4"	191 × 73 mm	do 10 bar	5–50 kW	dodatkowe obiegi, chłodnictwo
Ba-23	4 × 3/4"	315 × 73 mm	do 20 bar	7–80 kW	kominki, kotły w domach jednorodzinnych
Ba-16	4 × 1"	220 × 90 mm	do 20 bar	8–75 kW	kotły CO, mniejsze obiegi
Ba-32	4 × 1"	286 × 116 mm	do 30 bar	18–200 kW	CO, solary, ciepło miejskie
Ba-27	4 × 5/4"	286 × 116 mm	do 30 bar	15–200 kW	instalacje z ograniczonym oporem
Ba-60	4 × 5/4" lub 6/4"	526 × 124 mm	do 30 bar	40–390 kW	kotłownie, budynki wielolokalowe
Ba-95	4 × 2"	616 × 191 mm	do 30 bar	120–360 kW	przemysł, węzły cieplne
Ba-115	4 × 2" / 2,5"	535 × 253 mm	do 30 bar	200–1 750 kW	bloki, obiekty komercyjne
Ba-26-F / Ba-68-F	ϕ16–ϕ22 + 1"	308 × 106 / 526 × 119 mm	do 45 bar	5–50 kW	skraplacze pomp ciepła, agregaty

Wszystkie wymienniki lutowane miedzią pracują do +230°C, ciśnienie testowe wynosi od 20 do 60 bar w zależności od serii. Modele basenowe, jako pracujące z wodą chlorowaną, mają obniżone ciśnienie robocze (6 bar) i lut stalowy bez domieszek miedzi.

Jakie są 5 typów wymienników ciepła i ich zastosowanie?

Płytowe lutowane — zwarte, tanie w przeliczeniu na kW, nierozbieralne; standard w instalacjach domowych i pompach ciepła.
Płytowe skręcane (uszczelkowe) — rozbieralne do czyszczenia, stosowane w węzłach ciepłowniczych i przemyśle spożywczym.
Płaszczowo-rurowe — odporne na wysokie ciśnienia i zanieczyszczenia, typowe dla ciepłownictwa i instalacji parowych.
Spiralne i rurowe współosiowe — tolerują media z zawiesiną, spotykane w chłodnictwie i basenach.
Wymienniki freonowe (skraplacze/parowniki) — konstrukcja płytowa wzmocniona pod ciśnienie czynnika chłodniczego do 45 bar, z przyłączami do lutu twardego.

Do systemów CO, CWU i pomp ciepła w budynkach mieszkalnych w praktyce wybiera się typ pierwszy — dlatego katalog Nordic Tec opiera się na wymiennikach lutowanych.

Co jest lepsze: bufor czy wymiennik ciepła?

To dwa różne urządzenia i najczęściej nie konkurują ze sobą. Wymiennik ciepła rozdziela obiegi i przekazuje moc w czasie rzeczywistym — nie magazynuje energii. Bufor (zbiornik akumulacyjny) gromadzi ciepło i wygładza pracę źródła, ale nie separuje instalacji.

Potrzebujesz oddzielić kominek, kocioł na paliwo stałe albo obieg z glikolem od reszty instalacji → wymiennik płytowy.
Kocioł zasypowy przegrzewa się i taktuje, chcesz zapas ciepła i mniejszą liczbę załączeń → bufor.
Duża kotłownia na paliwo stałe → zwykle jedno i drugie: bufor jako magazyn, wymiennik jako granica między obiegiem kotła a instalacją odbiorczą.

Instalacja i schemat podłączenia wymiennika ciepła CO

Standardowy schemat jest prosty: wymiennik ma cztery przyłącza — dwa dla obiegu pierwotnego (źródło ciepła) i dwa dla wtórnego (odbiór). Podłączenie wykonuje się przeciwprądowo: wejście gorącego czynnika po przeciwnej stronie niż wejście czynnika ogrzewanego.

Zasady, które decydują o trwałości układu:

wymiennik montujemy pionowo, przyłączami do góry i do dołu,
każdy obieg dostaje własną pompę obiegową, zaworów odcinających i naczynie przeponowe,
na wejściach warto zamontować filtr lub separator zanieczyszczeń — kamień i osady to główna przyczyna spadku wydajności,
termometry na obu wejściach i wyjściach pozwalają w minutę sprawdzić, czy wymiennik pracuje z założoną różnicą temperatur,

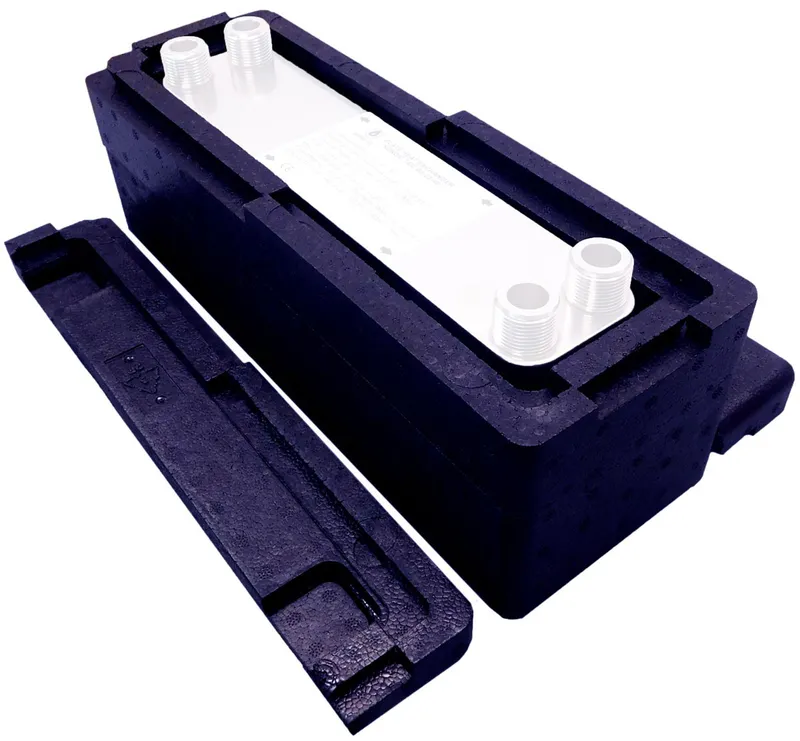

izolacja termiczna korpusu ogranicza straty ciepła w kotłowni.

Wymienniki ciepła do pieca węglowego i kotła gazowego

Przy kotle na paliwa stałe (węgiel, drewno, pellet) wymiennik pełni funkcję bezpiecznika: rozdziela wysokotemperaturowy obieg kotła od instalacji z ogrzewaniem podłogowym lub grzejnikami, a przy pracy z glikolem chroni obieg domowy. Do typowego kotła 20–25 kW dobiera się jednostkę z serii wymienników do kotłów CO — najczęściej Ba-23-30 lub Ba-16-32, z zapasem powierzchni względem mocy nominalnej kotła.

W układach z kotłem gazowym kondensacyjnym wymiennik stosuje się głównie po to, aby nie wpuszczać do nowego urządzenia wody ze starej, zanieczyszczonej instalacji, oraz przy podgrzewie wody basenowej i CWU. Gotowe zestawienia znajdziesz w kategoriach wymienniki do kotłów gazowych, wymienniki do kominków, wymienniki do pomp ciepła, wymienniki do solarów oraz wymienniki do ogrzewania miejskiego.

Jak dobrać wymiennik ciepła? Kryteria doboru technicznego

Dobór opiera się na czterech krokach:

Moc do przeniesienia — realne obciążenie instalacji, nie moc maksymalna źródła. Do kotłów stałopalnych przyjmuje się zapas 20–30%.
Temperatury pracy — im mniejsza różnica między obiegami, tym większa potrzebna powierzchnia wymiany. Dla pompy ciepła (35–45°C) dobiera się model o 1,5–2 razy większej powierzchni niż dla kotła 80°C.
Rozmiar przyłączy i przepływ — przyłącze 3/4" obsłuży do ok. 4–5 m³/h, 1" do 8 m³/h, 2" do 45 m³/h. Za małe przyłącze podnosi opór hydrauliczny i skraca życie pompy — w takim wypadku wybiera się serię o tej samej płycie, ale większym gwincie (np. Ba-27 zamiast Ba-32).
Medium i ciśnienie — czynnik chłodniczy wymaga wersji freonowej (do 45 bar), woda chlorowana — wymiennika basenowego ze stali, woda słona lub dosalana — wyłącznie wersji tytanowej.

Ułatwiają to gotowe zestawienia w podkategoriach: wymienniki wg rozmiaru przyłączy, wymienniki wg powierzchni wymiany i wymienniki wg zastosowań. W razie wątpliwości wyślij nam parametry instalacji — dobór wykonujemy bezpłatnie.

Wymiennik płytowy – a może jednak model innego typu?

Wymiennik lutowany nie jest odpowiedzią na każdy problem. Rozbieralny wymiennik skręcany wybierzesz tam, gdzie woda jest bardzo twarda lub zanieczyszczona i liczy się możliwość mechanicznego czyszczenia płyt. Płaszczowo-rurowy sprawdzi się przy parze i mediach z zawiesiną. Wersja tytanowa jest jedynym rozwiązaniem dla wody słonej.

Wymiennik płytowy a wyższe ciśnienie robocze

Serie różnią się odpornością ciśnieniową: Ba-12 pracuje do 10 bar, Ba-16 i Ba-23 do 20 bar, Ba-27, Ba-32, Ba-60, Ba-95 i Ba-115 do 30 bar, a wymienniki freonowe do 45 bar przy ciśnieniu próbnym powyżej 60 bar. W instalacjach zamkniętych z wysokim ciśnieniem statycznym (wysokie budynki, sieci miejskie) należy wybierać serie 30-barowe i wyżej.

Trwałość i konserwacja wymienników płytowych

Największym wrogiem wymiennika jest kamień kotłowy. Przy wodzie twardej powyżej 20°dH warto zastosować zmiękczacz wody lub filtr, a raz na kilka lat przepłukać wymiennik roztworem kwasu. Filtr siatkowy na wejściu i prawidłowo odpowietrzona instalacja zwykle wystarczają, aby wymiennik przepracował cały okres eksploatacji kotłowni.

Najczęstsze pytania o wymienniki ciepła

Co to jest wymiennik ciepła i do czego służy?
To urządzenie przekazujące ciepło między dwoma czynnikami bez ich mieszania. Służy do rozdzielenia obiegów grzewczych, ochrony instalacji i odzysku ciepła.

Jaki wymiennik do kotła 25 kW?
Przy zasilaniu 80°C typowo model z serii Ba-23 lub Ba-16 o mocy nominalnej 35–45 kW, czyli z zapasem względem mocy kotła.

Czy wymiennik ciepła zużywa prąd?
Nie. Wymiennik jest urządzeniem pasywnym; energię elektryczną pobierają wyłącznie pompy obiegowe.

Jak często czyścić wymiennik płytowy?
Przy wodzie miękkiej i filtrze — praktycznie bezobsługowo. Przy twardości powyżej 20°dH zalecane płukanie chemiczne co 2–4 lata.

Ile lat gwarancji mają wymienniki Nordic Tec?
5 lat, z serwisem realizowanym w Polsce; urządzenia mają certyfikaty CE i TÜV.
