Wymiennik ciepła Ba-60-70 5/4" 135-270 kW

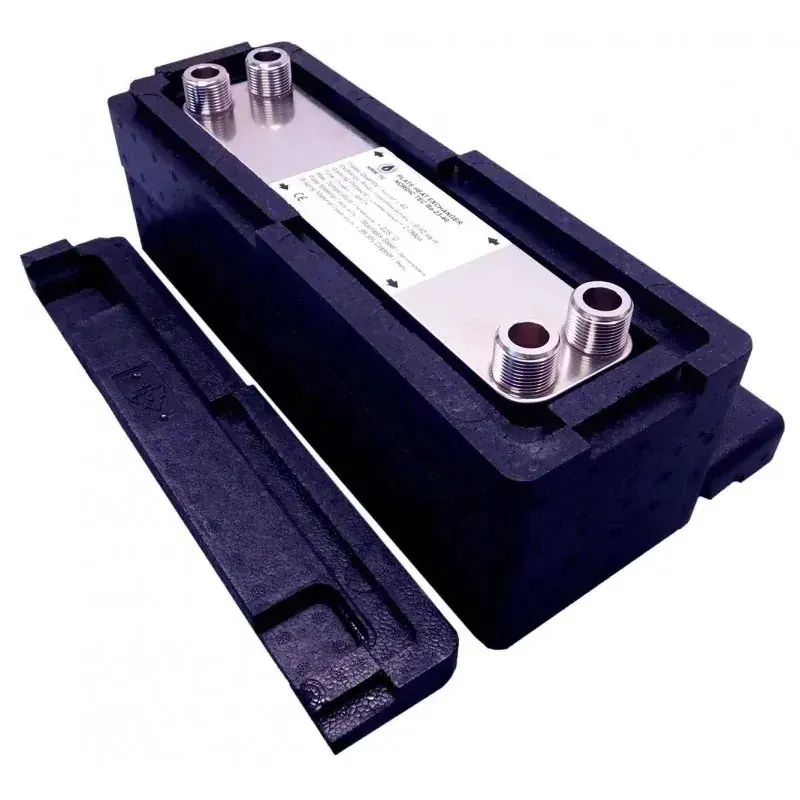

Ba-60-70 — najważniejsze informacje

Ba-60-70 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 135-270 kW. Model z przyłączami 5/4" i powierzchnią wymiany 4,2 m² sprawdza się jako wymiennik buforowy w układach CO, CWU oraz przy współpracy z pompą ciepła.

• Moc: 135-270 kW
• Model: Ba-60-70
• Przyłącza: 5/4" / DN32
• Zastosowanie: CO, CWU, pompy ciepła, separacja obiegów

To wymiennik do rozdzielenia dwóch obiegów roboczych i skutecznego przekazywania ciepła tam, gdzie liczy się wysoka wydajność oraz bezpieczeństwo hydrauliczne instalacji. Dzięki powierzchni wymiany 4,2 m² i ciśnieniu roboczemu do 30,0 bar dobrze pasuje do bardziej wymagających układów grzewczych.

Specyfikacja techniczna wymiennika Ba-60-70

Model	Ba-60-70
Moc grzewcza	135-270 kW
Przyłącza	5/4" | 1 1/4"
Powierzchnia wymiany ciepła	4,2 m²
Maks. ciśnienie robocze	30,0 bar
Maks. temperatura pracy	od -225 do +228°C
Wymiary	526 x 124 x 175 mm
Rozstaw osi	478 x 73 mm
Materiał	stal nierdzewna 316L
Lut	miedź
Czynnik	media ciecz-ciecz

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-60-70?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego pozwala odseparować hydraulicznie części instalacji pracujące w różnych warunkach. Ten płytowy wymiennik ciepła sprawdzi się w systemach CO, CWU, z pompą ciepła, w ogrzewaniu podłogowym oraz w układach grzewczych i chłodniczych typu ciecz-ciecz.

Korzyści w praktyce

• separacja układu otwartego od zamkniętego,
• bezpieczna współpraca różnych źródeł ciepła,
• stabilna wymiana energii przy dużej powierzchni płyt.

Typowe zastosowania

• pompa ciepła ↔ instalacja CO,
• układy z glikolem,
• obwody podłogówki i modernizacje instalacji.

Zasada działania i budowa wymiennika Ba-60-70

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt i przekazują energię przez ich powierzchnię, ale nie mieszają się ze sobą. Taka konstrukcja zapewnia skuteczną wymianę ciepła przy zwartej budowie i pozwala oddzielić obiegi o różnych parametrach pracy.

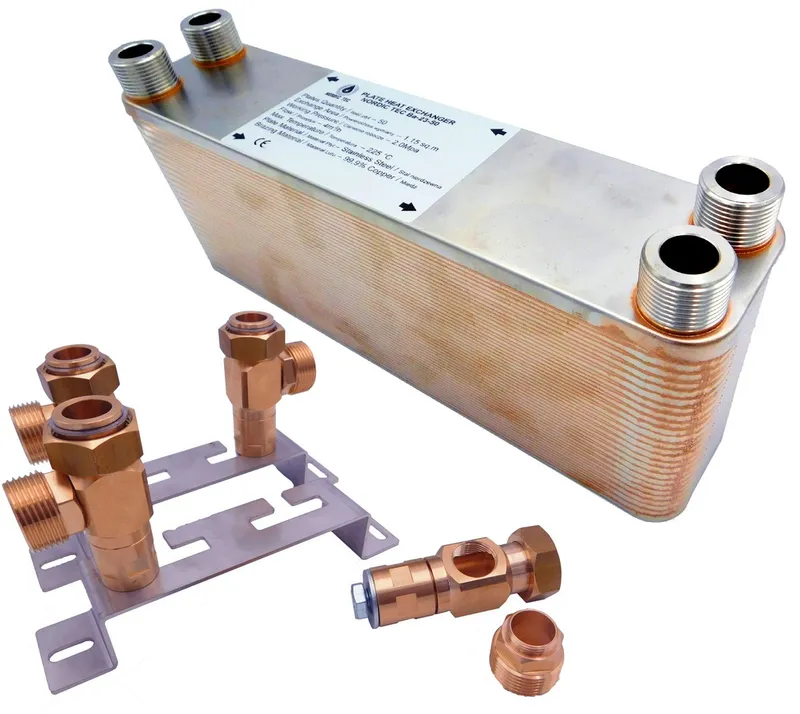

Z czego składa się urządzenie?

Korpus tworzą płyty faliste ze stali nierdzewnej S16L, łączone metodą lutowania próżniowego miedzią. Całość uzupełniają króćce przyłączeniowe 5/4" z gwintem zewnętrznym oraz konstrukcja przystosowana do pracy z mediami ciecz-ciecz.

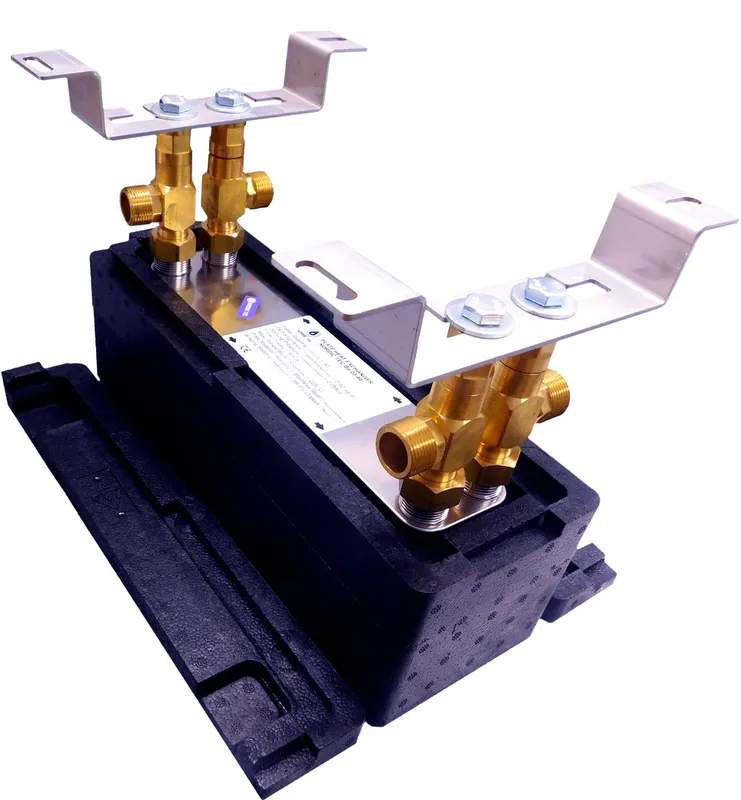

Schemat podłączenia i montaż w instalacji wymiennika Ba-60-70

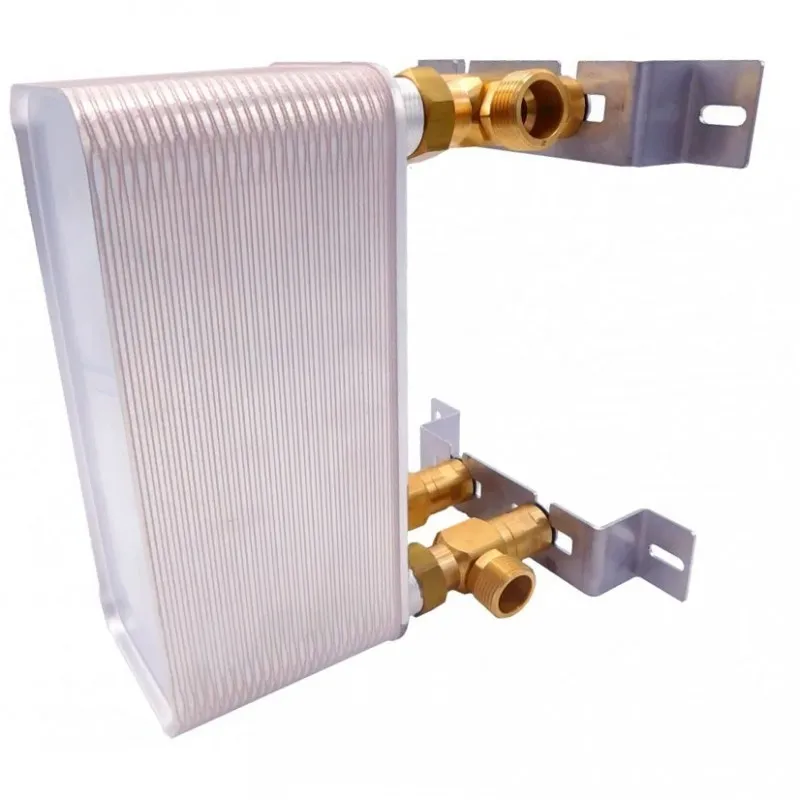

Wytyczne montażowe

• obiegi należy podłączyć po przeciwnych stronach wymiennika,
• warto zastosować filtrację przed urządzeniem,
• zalecane są zawory odcinające dla łatwiejszego serwisu,
• układ powinien uwzględniać odpowietrzenie i właściwy dobór pomp obiegowych.

Przykłady konfiguracji CO i CWU

• pompa ciepła ↔ instalacja CO,
• rozdzielenie układu otwartego od zamkniętego,
• obieg z glikolem ↔ obieg grzewczy budynku.

Jak dobrać wymiennik Ba-60-70 do instalacji?

Kluczowe parametry doboru

Dobór zależy przede wszystkim od wymaganej mocy 135-270 kW, rodzaju medium, różnicy temperatur oraz średnicy przyłączy 5/4" / DN32. Istotne są też dopuszczalne ciśnienie robocze 30,0 bar i powierzchnia wymiany 4,2 m², bo to one wpływają na zdolność przekazywania energii w danym układzie.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja pracuje z dużym obciążeniem, wymaga niższych strat ciśnienia albo potrzebuje większej rezerwy powierzchni wymiany. W przypadku rozbudowanych układów z pompą ciepła lub glikolem dobór najlepiej potwierdzić pod konkretne warunki pracy.

Najczęstsze pytania

Najważniejsze kwestie dotyczą działania, zastosowania, doboru i współpracy z pompami ciepła oraz ogrzewaniem podłogowym. Poniżej zebrano krótkie odpowiedzi zakupowe, które pomagają szybko ocenić, czy ten model pasuje do planowanej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można oddzielić układ otwarty od zamkniętego albo połączyć źródło ciepła z instalacją odbiorczą. To częste rozwiązanie w CO, CWU i układach z pompą ciepła.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Energia przechodzi przez powierzchnię płyt ze stali nierdzewnej, a obiegi pozostają od siebie odseparowane. Lutowanie miedzią zapewnia trwałe połączenie elementów roboczych.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy potrzebna jest separacja obiegów lub współpraca instalacji o różnych parametrach. Dotyczy to modernizacji systemów, układów z glikolem, podłogówki oraz połączeń z pompą ciepła. To także dobre rozwiązanie przy wymaganiu wysokiej sprawności wymiany.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do zapotrzebowania instalacji i parametrów źródła ciepła. Trzeba uwzględnić zakres 135-270 kW, różnicę temperatur, rodzaj medium, średnicę przyłączy 5/4" / DN32 oraz wymaganą separację układów. Przy bardziej złożonych instalacjach warto zostawić zapas wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi układami, jeśli parametry instalacji mieszczą się w jego możliwościach. Szczególnie istotne są moc, średnica przyłączy, rodzaj medium i sposób wpięcia w obieg. Model jest opisywany jako wymiennik buforowy do pomp ciepła monoblokowych i split.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
