Wymiennik ciepła gaz freon Ba-68-70-F 4,8m² - 50 kW

Ba-68-70-F — najważniejsze informacje

Ba-68-70-F to płytowy wymiennik ciepła do przekazywania energii między obiegiem freonowym i wodnym bez mieszania mediów, przeznaczony do układów do 50 kW. Model z 70 płytami, przyłączami wodnymi 1" / DN 25 i przepływem do 22 m3/h sprawdza się w pompach ciepła oraz instalacjach chłodniczych, gdy liczy się separacja obiegów i wysoka sprawność wymiany.

• Moc: do 50 kW, zakres pracy 34-50 kW.
• Liczba płyt: 70.
• Przyłącza: woda 1" / DN 25, freon ϕ 22 - 7/8" do wlutowania.
• Zastosowanie: pompy ciepła, klimatyzatory i agregaty chłodnicze freon-woda.

To wymiennik freon-woda do wydajnego przekazywania ciepła w większych układach, w których trzeba odseparować dwa obiegi i utrzymać stabilne parametry pracy.

Specyfikacja techniczna wymiennika Ba-68-70-F

Model	Ba-68-70-F
Moc grzewcza	50 kW
Zakres mocy pracy	34-50 kW
Liczba płyt	70
Przyłącza freonowe	ϕ 22 - 7/8"
Przyłącza wody / cieczy	1" - DN 25
Powierzchnia wymiany ciepła	4,76 m²
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	45 bar
Ciśnienie testowe	> 60 bar
Wymiary	526 x 119 x 174 mm
Materiał	Stal nierdzewna kwasoodporna 316L
Lut	miedź
Czynnik	R410a

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-68-70-F?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dzięki czemu pozwala bezpiecznie połączyć stronę freonową z obiegiem wodnym. Ten płytowy wymiennik ciepła sprawdza się tam, gdzie ważna jest separacja układów, dobra dynamika przekazywania energii i możliwość pracy w systemach o większej mocy.

Typowe zastosowania

Model jest przeznaczony do pomp ciepła, klimatyzatorów i agregatów chłodniczych w zakresie 34-50 kW. Może pracować w instalacjach grzewczych i chłodniczych, w tym przy zasilaniu CO, CWU lub ogrzewania podłogowego po stronie wodnej, o ile parametry całego układu są poprawnie dobrane.

To model do większych układów freon-woda, zaprojektowany pod przepływ do 22 m3/h i ciśnienie robocze do 45 bar. Kluczowe znaczenie mają tu 70 płyt, powierzchnia wymiany 4,76 m² oraz przyłącza dostosowane do strony wodnej i freonowej.

Zasada działania i budowa wymiennika Ba-68-70-F

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu między obiegami. Układ przeciwprądowy poprawia efektywność wymiany i ułatwia wykorzystanie urządzenia w instalacjach, gdzie liczy się stabilna praca przy dużym obciążeniu.

Z czego składa się urządzenie?

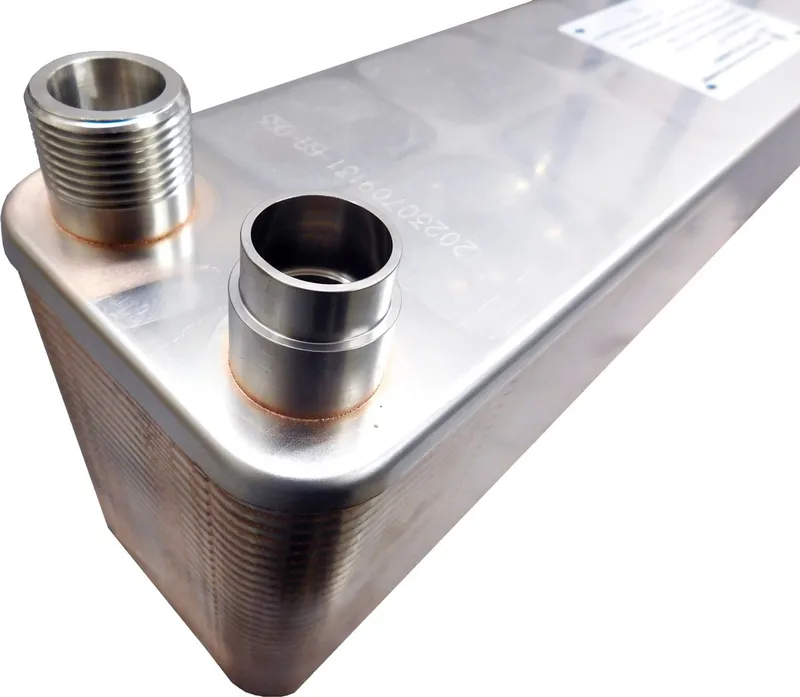

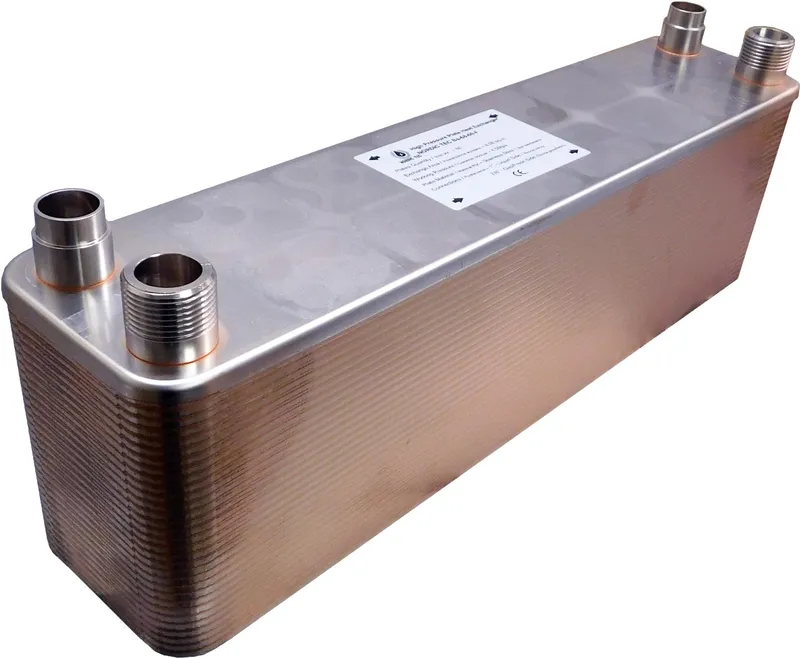

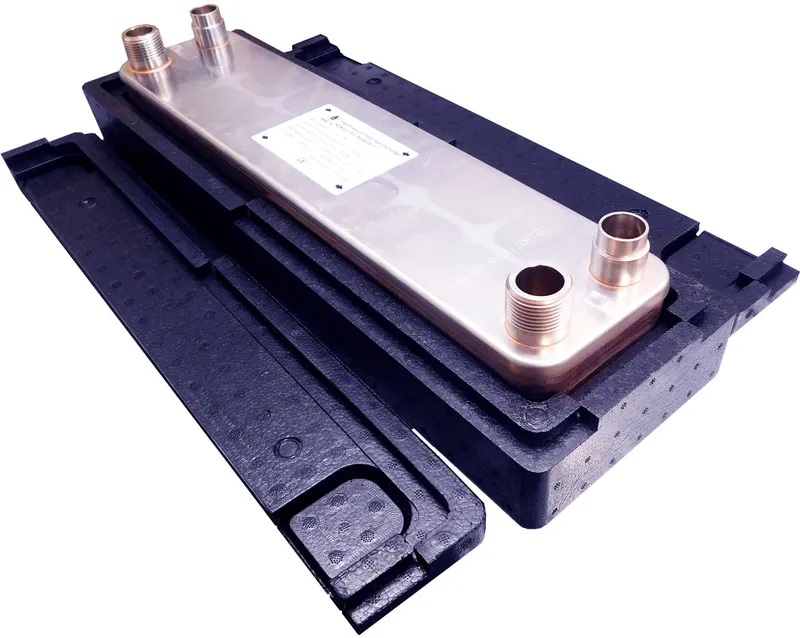

Konstrukcję tworzą płyty ze stali nierdzewnej kwasoodpornej 316L, łączone próżniowo przy użyciu miedzi. Wymiennik ma przyłącza wodne gwintowane 1" - DN 25 oraz przyłącza freonowe ϕ 22 - 7/8" przeznaczone do wlutowania nypla lub rurki.

Schemat podłączenia i montaż w instalacji wymiennika Ba-68-70-F

Wytyczne montażowe

• Stosuj układ przeciwprądowy, zgodnie z przeznaczeniem wymiennika.
• Po stronie wodnej przewiduj filtrację, zawory odcinające i odpowietrzenie instalacji.
• Dobierz pompę obiegową do wymaganego przepływu i oporów całego układu.
• Po stronie wodnej urządzenie jest przeznaczone do pracy z wodą wstępnie uzdatnioną.

Przykłady konfiguracji CO i CWU

Typowy układ to pompa ciepła po stronie freonowej i obieg wodny zasilający CO, CWU lub podłogówkę. W praktyce wymiennik może też pracować między agregatem chłodniczym a instalacją cieczy roboczej, jeśli zachowane są wymagane parametry ciśnienia i przepływu.

Jak dobrać wymiennik Ba-68-70-F do instalacji?

Kluczowe parametry doboru

• Dobór zacznij od mocy źródła: tutaj zakres pracy wynosi 34-50 kW.
• Sprawdź wymagany przepływ — maksymalnie 22 m3/h.
• Uwzględnij rodzaj medium, stronę freonową i wodną oraz wymagane przyłącza: 1" / DN 25 i ϕ 22 - 7/8".
• Zweryfikuj dopuszczalne ciśnienie robocze 45 bar dla całego układu.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższego przepływu, większej powierzchni wymiany lub zapasu wydajności ponad 50 kW. Jeśli chcesz potwierdzić dobór do konkretnej pompy ciepła albo instalacji wodnej, skonsultuj parametry robocze z Aquaventis.

Najczęstsze pytania

FAQ znajdziesz poniżej. Odpowiedzi obejmują działanie, zastosowanie, dobór oraz współpracę z pompą ciepła i ogrzewaniem podłogowym.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W tym modelu dotyczy to strony freonowej i wodnej. Takie rozwiązanie stosuje się m.in. w pompach ciepła oraz układach grzewczych i chłodniczych.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stalowe płyty, ale same media pozostają odseparowane. Układ przeciwprądowy poprawia skuteczność wymiany energii.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba oddzielić dwa obiegi i skutecznie przekazać między nimi ciepło. Dotyczy to zwłaszcza pomp ciepła, klimatyzatorów i agregatów chłodniczych. To także dobre rozwiązanie przy modernizacji instalacji wodnej współpracującej z obiegiem freonowym.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie i parametrach pracy całego układu. Dla tego modelu zakres wynosi 34-50 kW, a maksymalny przepływ 22 m3/h. Trzeba też uwzględnić typ medium, przyłącza oraz wymagane ciśnienie robocze.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z pompą ciepła i obiegiem podłogowym po stronie wodnej. Kluczowe są zgodność mocy, przepływu, przyłączy i parametrów roboczych całej instalacji. Przed zakupem warto potwierdzić dobór do konkretnego układu w Aquaventis.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
