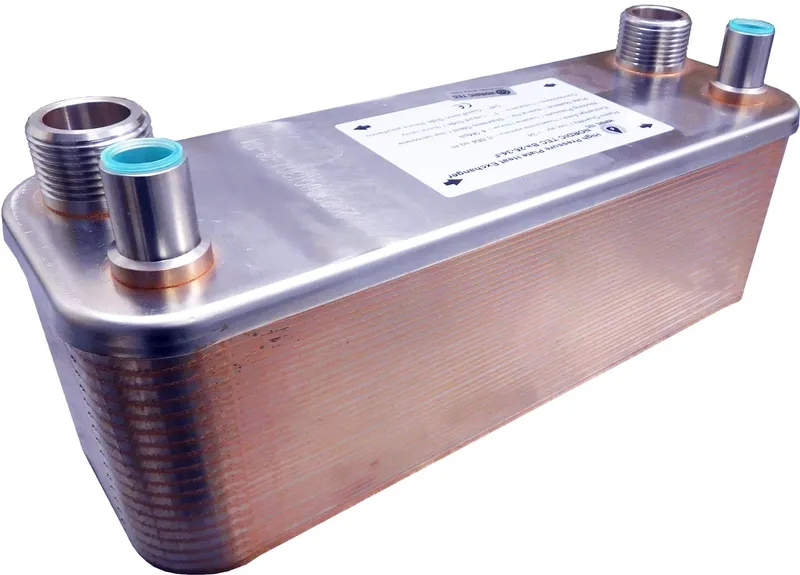

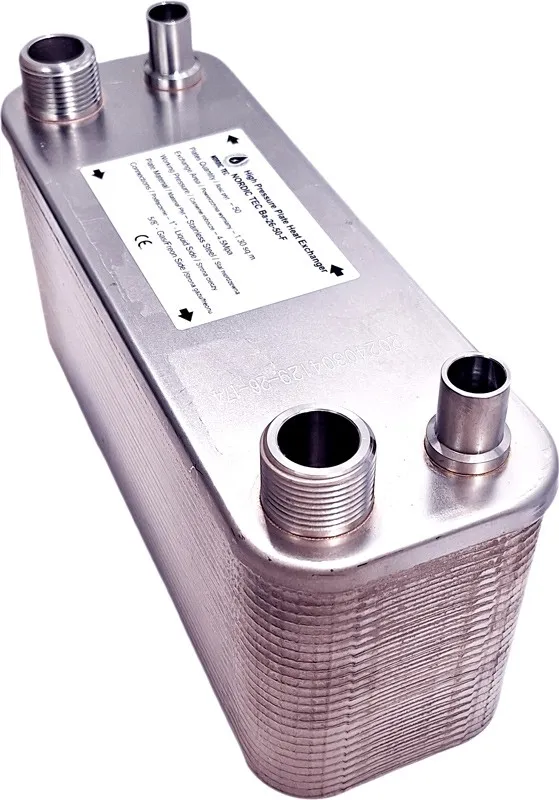

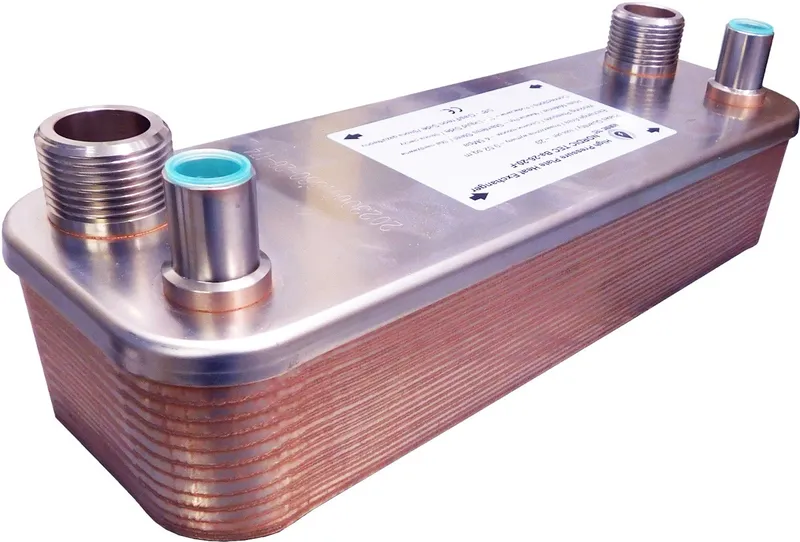

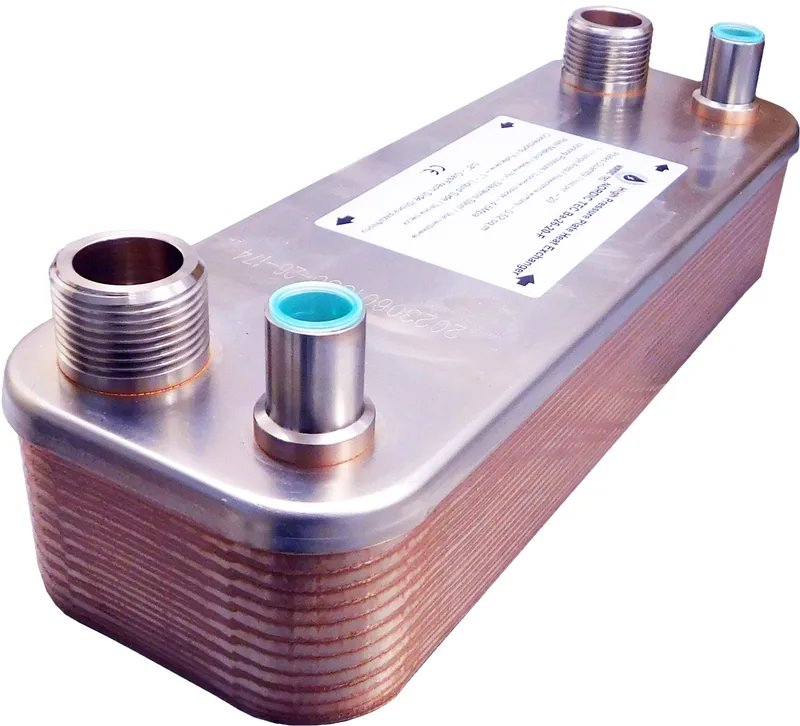

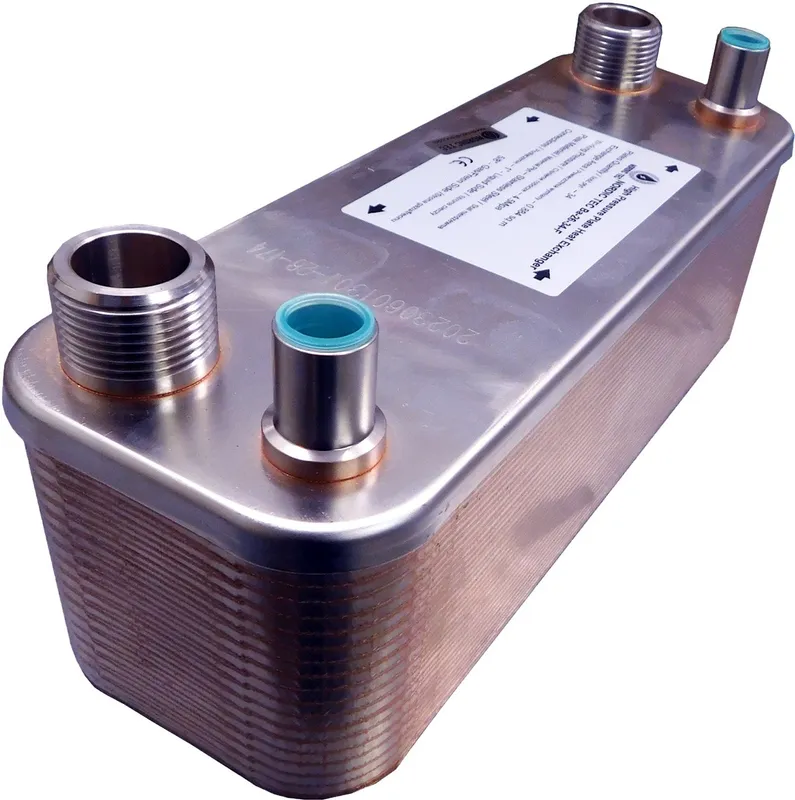

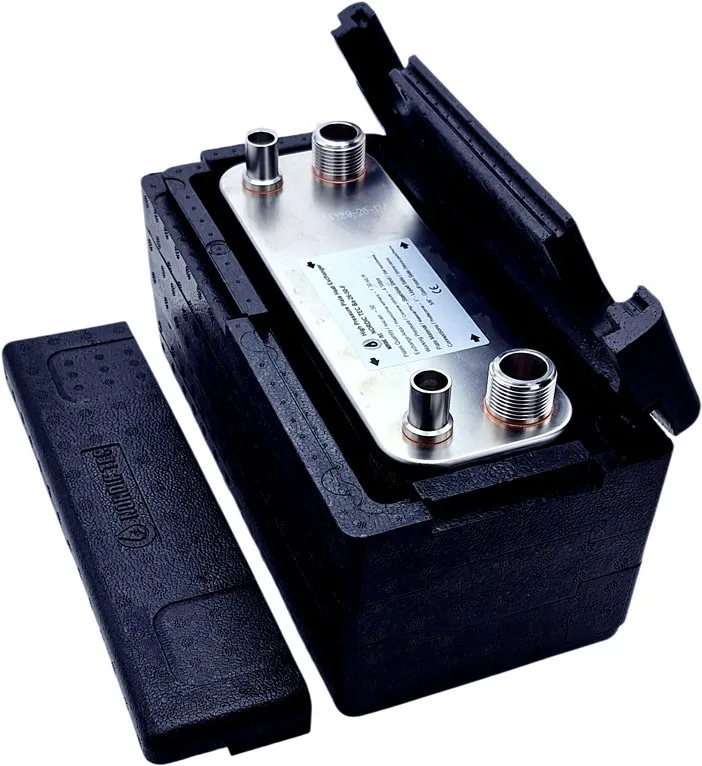

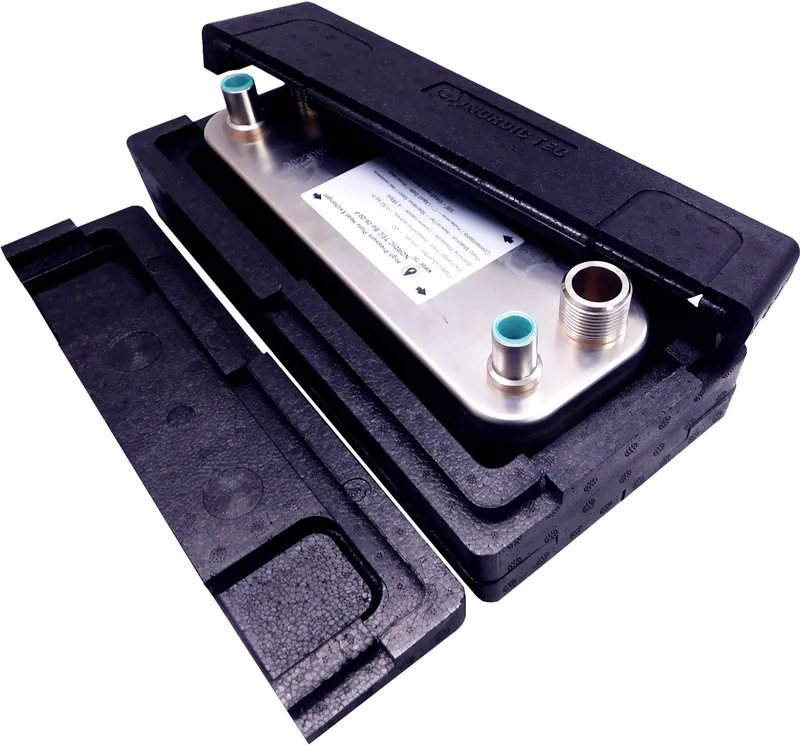

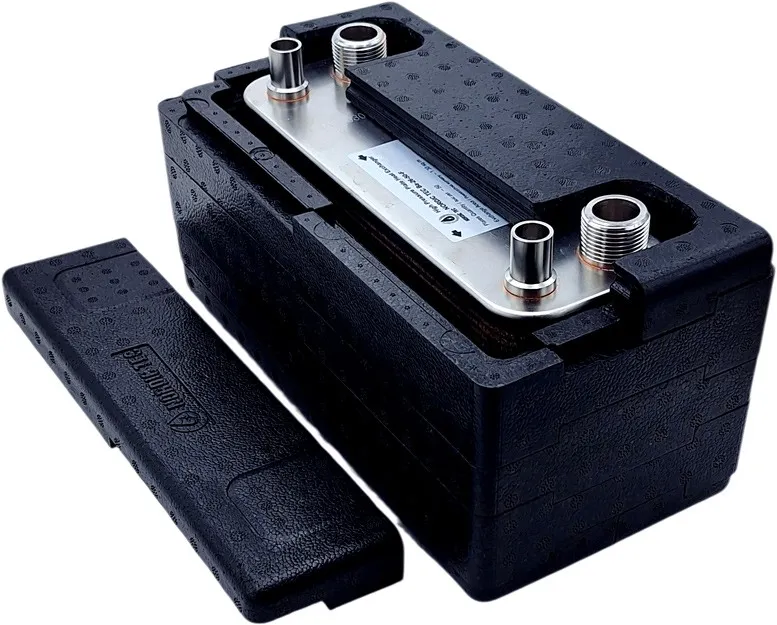

Wymiennik ciepła do freonu Ba-26-50-F 1,30m² - 13 kW

Ba-26-50-F — najważniejsze informacje

Ba-26-50-F to płytowy wymiennik ciepła do freonu, przeznaczony do przekazywania energii między obiegiem gazowym i wodnym bez mieszania mediów, w urządzeniach o mocy do 13 kW. Model z powierzchnią wymiany 1,30 m² i 50 płytami sprawdza się jako skraplacz w pompach ciepła, klimatyzatorach i agregatach chłodniczych, gdy liczy się wysoka odporność ciśnieniowa.

• Moc obsługiwanego urządzenia: 8–13 kW
• Liczba płyt: 50
• Przyłącza: 5/8" do lutowania twardego po stronie freonu oraz 1" / DN 25 po stronie wody
• Zastosowanie: pompy ciepła, klimatyzatory, agregaty chłodnicze, praca jako skraplacz

To wymiennik do układów freonowych, który rozwiązuje problem bezpiecznego przekazania ciepła z czynnika chłodniczego do wody przy wysokich ciśnieniach roboczych. Konstrukcja została przygotowana do pracy z mediami gazowymi, dlatego nadaje się tam, gdzie standardowy model do cieczy byłby niewystarczający.

Specyfikacja techniczna wymiennika Ba-26-50-F

Model	Ba-26-50-F
Moc grzewcza	13 kW
Zakres mocy pracy	8–13 kW
Liczba płyt	50
Przyłącza po stronie freonu	ϕ15 - 5/8" do lutowania twardego
Przyłącza po stronie medium ciekłego	1" - DN 25
Powierzchnia wymiany ciepła	1,30 m²
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	do 45 bar
Ciśnienie testowe	> 60 bar
Wymiary	308 × 106 × 133 mm
Materiał	stal nierdzewna 316L
Lut	miedź
Czynnik	freon / czynnik gazowy / czynnik chłodniczy

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-26-50-F?

Korzyści w praktyce

Urządzenie przekazuje ciepło między obiegiem czynnika chłodniczego i obiegiem wodnym bez mieszania mediów. Dzięki temu można efektywnie odebrać energię z układu chłodniczego i wprowadzić ją do instalacji grzewczej lub użytkowej, zachowując separację obiegów i stabilną pracę systemu.

Typowe zastosowania

Ten płytowy wymiennik ciepła sprawdzi się w pompach ciepła, klimatyzatorach i agregatach chłodniczych pracujących w funkcji skraplacza. Może współpracować z instalacjami CO, CWU, ogrzewaniem podłogowym oraz układami wymagającymi rozdzielenia części chłodniczej od wodnej, pod warunkiem zachowania parametrów przepływu i właściwego doboru hydraulicznego.

Model Ba-26-50-F jest przeznaczony do pracy w układach 8–13 kW i obsługuje przepływ do 12 m3/h. Wyróżnia go powierzchnia wymiany 1,30 m², 50 płyt ze stali nierdzewnej 316L oraz konstrukcja lutowana miedzią, przygotowana do pracy z czynnikiem chłodniczym pod ciśnieniem do 45 bar.

Zasada działania i budowa wymiennika Ba-26-50-F

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu między obiegami. Zalecany jest układ przeciwprądowy, ponieważ zwiększa efektywność wymiany i ułatwia wykorzystanie pełnej powierzchni roboczej wymiennika.

Z czego składa się urządzenie?

Konstrukcja obejmuje pakiet 50 płyt ze stali nierdzewnej 316L, połączonych w procesie lutowania próżniowego przy użyciu miedzi. Uzupełnieniem są króćce przyłączeniowe po stronie freonu i po stronie wody, dobrane do pracy w układach gaz-woda o podwyższonej odporności ciśnieniowej.

Schemat podłączenia i montaż w instalacji wymiennika Ba-26-50-F

Wytyczne montażowe

• Podłącz obieg gazowy i wodny w przeciwprądzie, aby zwiększyć wydajność wymiany.
• Po stronie wodnej stosuj wodę wstępnie uzdatnioną.
• W instalacji warto przewidzieć filtrację, odpowietrzenie i zawory odcinające dla łatwiejszej eksploatacji.
• Dobór pomp obiegowych powinien uwzględniać wymagany przepływ do 12 m3/h.

Przykłady konfiguracji CO i CWU

Model można zastosować między pompą ciepła a obiegiem CO lub CWU, a także w układach chłodniczych przekazujących ciepło do instalacji wodnej. Sprawdza się wszędzie tam, gdzie trzeba połączyć część freonową z układem wodnym bez mieszania mediów.

Jak dobrać wymiennik Ba-26-50-F do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na mocy źródła w zakresie 8–13 kW.
• Trzeba uwzględnić maksymalny przepływ 12 m3/h oraz rodzaj medium po obu stronach wymiennika.
• Istotne są przyłącza: 5/8" po stronie freonu i 1" / DN 25 po stronie wody.
• Znaczenie ma także wymagana separacja obiegów oraz warunki ciśnieniowe pracy.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy rośnie moc urządzenia, potrzebny jest większy zapas wydajności lub instalacja wymaga większej powierzchni wymiany. Jeśli chcesz potwierdzić dobór do konkretnego układu, warto skonsultować parametry instalacji z Aquaventis.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą zastosowania, sposobu działania i doboru tego modelu do instalacji z pompą ciepła lub obiegiem wodnym.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W tym modelu chodzi o wymianę energii między czynnikiem chłodniczym a wodą. To typowe rozwiązanie w pompach ciepła, układach CO, CWU i instalacjach chłodniczych pracujących ze skraplaczem.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stalowe płyty, ale same media pozostają odseparowane. Układ przeciwprądowy poprawia sprawność wymiany.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba odseparować obieg chłodniczy od wodnego i skutecznie przekazać ciepło. To częsty wybór przy pompach ciepła, modernizacjach instalacji oraz współpracy z CO, CWU lub podłogówką. Ważne jest dopasowanie parametrów pracy do konkretnego układu.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła oraz przepływie i przyłączach. Dla tego modelu zakres pracy wynosi 8–13 kW, a maksymalny przepływ 12 m3/h. Trzeba też uwzględnić rodzaj medium, warunki ciśnieniowe i oczekiwany zapas wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z pompą ciepła i instalacją podłogową po stronie wodnej. Kluczowe jest zachowanie zakresu mocy 8–13 kW, właściwego przepływu oraz poprawnego doboru hydraulicznego całego układu. Po stronie freonu wymiennik jest przygotowany do pracy jako skraplacz.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
