Wymiennik ciepła do freonu Ba-26-60-F 1,56m² - 16 kW

Ba-26-60-F — najważniejsze informacje

Ba-26-60-F to płytowy wymiennik ciepła do freonu, przeznaczony do przekazywania energii między obiegiem czynnika chłodniczego a wodą bez mieszania mediów. Model o mocy do 16 kW, z przyłączami 5/8" i 1" DN 25 oraz konstrukcją 60 płyt sprawdza się w pompach ciepła i układach chłodniczych wymagających wysokiej odporności ciśnieniowej.

• Moc: do 16 kW, sugerowany zakres pracy 10-16 kW.
• Liczba płyt: 60, powierzchnia wymiany 1,56 m².
• Przyłącza: 5/8" po stronie freonu i 1" / DN 25 po stronie cieczy.
• Zastosowanie: pompy ciepła, klimatyzatory i agregaty chłodnicze pracujące jako skraplacz.

To wymiennik gaz-ciecz do instalacji, w których trzeba skutecznie odebrać ciepło z czynnika chłodniczego i przekazać je do obiegu wodnego przy wysokim ciśnieniu pracy.

Specyfikacja techniczna wymiennika Ba-26-60-F

Model	Ba-26-60-F
Moc grzewcza	16 kW
Zakres mocy pracy	10 kW - 16 kW
Liczba płyt	60
Powierzchnia wymiany ciepła	1,56 m²
Maks. przepływ	12 m³/h
Przyłącza po stronie freonu	ϕ15 - 5/8" do lutowania
Przyłącza po stronie cieczy	1" - DN 25
Maks. ciśnienie robocze	do 45 bar
Ciśnienie testowe	> 60 bar
Materiał	stal nierdzewna 316L
Lut	miedź
Czynnik	R32, R404A, R407, R410a, R290

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-26-60-F?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów: po jednej stronie pracuje czynnik chłodniczy, po drugiej zazwyczaj woda wstępnie uzdatniona. Ten płytowy wymiennik ciepła sprawdzi się przede wszystkim w pompach ciepła, klimatyzatorach i agregatach chłodniczych w funkcji skraplacza. Może być stosowany tam, gdzie trzeba rozdzielić obieg roboczy od instalacji odbiorczej i zachować wysoką sprawność wymiany.

Korzyści w praktyce

Wysokie dopuszczalne ciśnienie pracy do 45 bar pozwala stosować go w układach z popularnymi czynnikami chłodniczymi.

Typowe zastosowania

Pompa ciepła ↔ instalacja wodna, układy grzewcze i chłodnicze, współpraca z obiegami CO lub CWU po stronie odbioru ciepła.

Model Ba-26-60-F jest przeznaczony do pracy w układach gaz-ciecz o podwyższonych wymaganiach ciśnieniowych. Kluczowe parametry to 60 płyt, powierzchnia wymiany 1,56 m², przepływ do 12 m3/h oraz przyłącza 5/8" i 1" DN 25.

Zasada działania i budowa wymiennika Ba-26-60-F

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez kontaktu między obiegami. Zalecany przepływ przeciwprądowy zwiększa skuteczność odbioru ciepła z czynnika chłodniczego przez wodę.

Z czego składa się urządzenie?

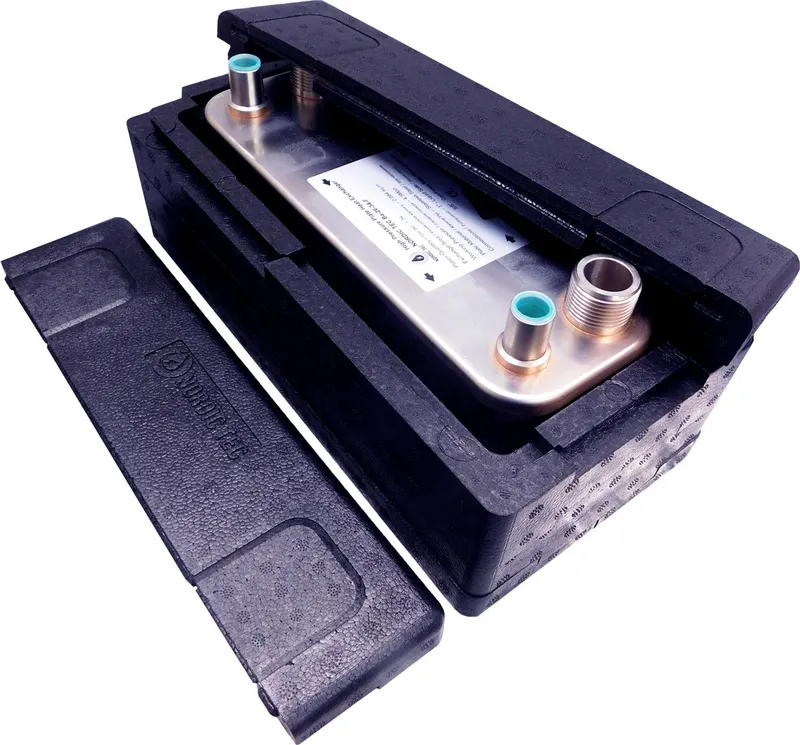

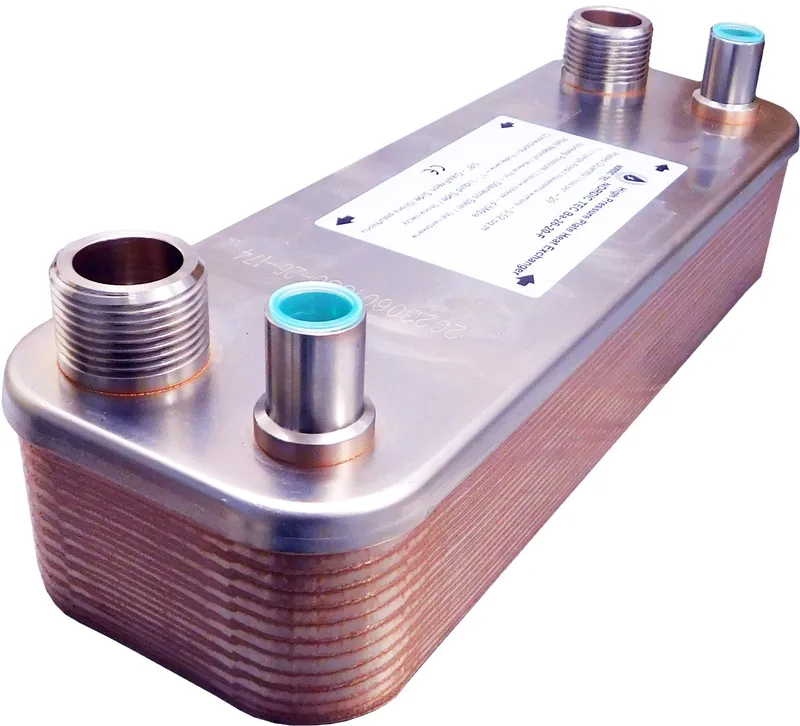

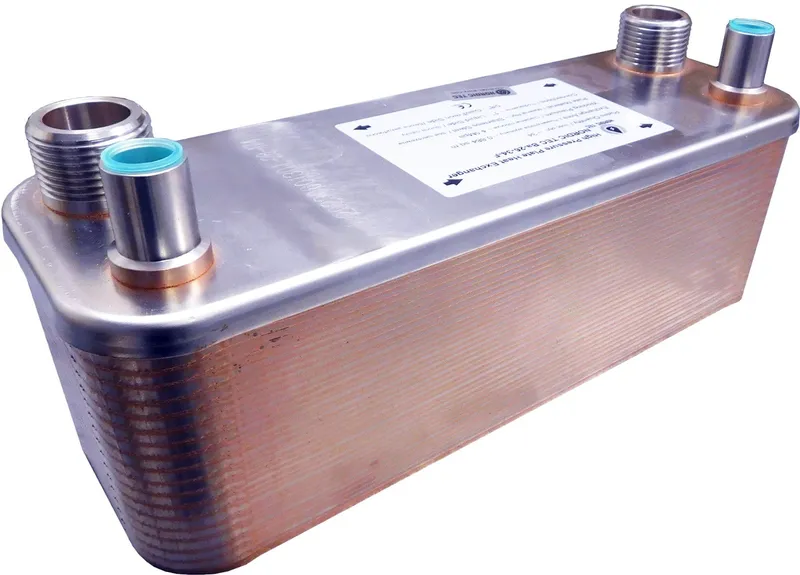

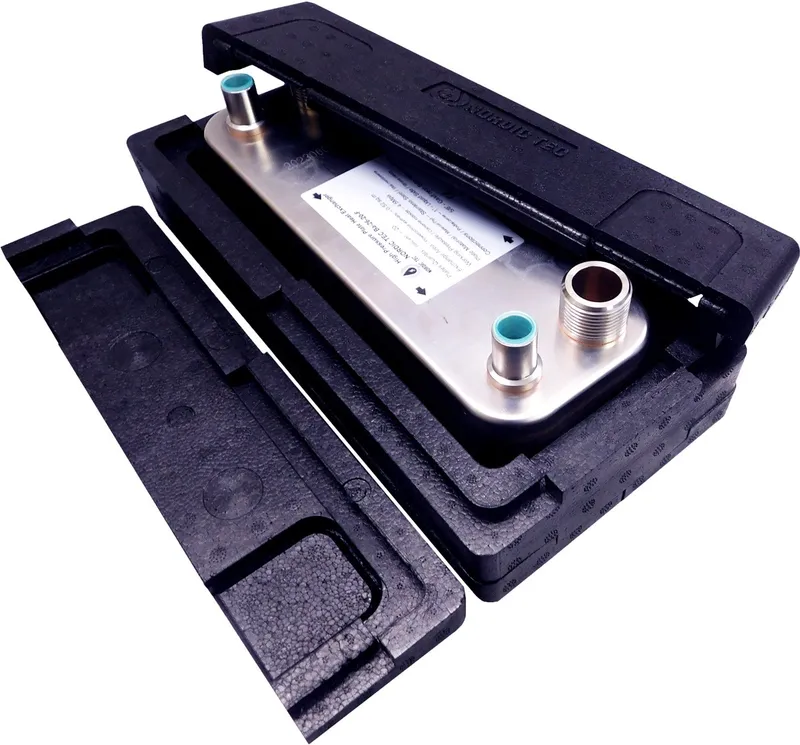

Konstrukcja opiera się na płytach ze stali nierdzewnej 316L, łączonych metodą próżniową przy użyciu miedzi. Urządzenie ma króćce ϕ15 - 5/8" do lutowania po stronie freonu oraz 1" - DN 25 po stronie cieczy.

Schemat podłączenia i montaż w instalacji wymiennika Ba-26-60-F

Wytyczne montażowe

• Stosuj układ przeciwprądowy, aby uzyskać maksymalną wydajność wymiany.
• Po stronie wodnej przewiduj filtrację, odpowietrzenie i zawory odcinające.
• Dobierz pompę obiegową do wymaganego przepływu instalacji, maksymalnie do 12 m3/h.
• Urządzenie przeznaczone jest do pracy z wodą wstępnie uzdatnioną, nie do wód gruntowych.

Przykłady konfiguracji CO i CWU

Pompa ciepła ↔ obieg wodny instalacji, agregat chłodniczy ↔ zasobnik lub układ odbioru ciepła, rozdzielenie części chłodniczej od obiegu grzewczego.

Jak dobrać wymiennik Ba-26-60-F do instalacji?

Kluczowe parametry doboru

• Dopasuj wymiennik do mocy źródła w zakresie 10-16 kW.
• Sprawdź wymagany przepływ po stronie cieczy; ten model obsługuje do 12 m3/h.
• Zweryfikuj średnice przyłączy: 5/8" po stronie czynnika i 1" / DN 25 po stronie cieczy.
• Uwzględnij rodzaj medium i wymagane ciśnienie robocze do 45 bar.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć, gdy instalacja wymaga większej powierzchni wymiany, wyższego przepływu lub pracuje blisko górnej granicy mocy przez dłuższy czas. W razie wątpliwości warto skonsultować dobór z Aquaventis.

Najczęstsze pytania

Najważniejsze kwestie przed zakupem dotyczą zastosowania, sposobu działania, doboru i współpracy z pompą ciepła. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model pasuje do Twojej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W tym modelu jeden obieg stanowi czynnik chłodniczy, a drugi najczęściej woda. To rozwiązanie stosuje się m.in. przy pompach ciepła, klimatyzatorach i układach odbioru ciepła.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty ze stali nierdzewnej. Media płyną po przeciwnych stronach płyt, zwykle w przeciwprądzie, co poprawia skuteczność wymiany. Obiegi pozostają hydraulicznie rozdzielone.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba odseparować obieg czynnika od obiegu wodnego i efektywnie odebrać ciepło. Dotyczy to szczególnie pomp ciepła, agregatów chłodniczych i układów pracujących pod wyższym ciśnieniem. Istotne jest też dopasowanie medium po stronie wodnej.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie, rodzaju medium i średnicach przyłączy. Ten model jest przewidziany do urządzeń w zakresie 10-16 kW i przepływu do 12 m3/h. Trzeba też uwzględnić wymagane ciśnienie robocze oraz sposób pracy całego układu.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z pompą ciepła, jeśli parametry instalacji mieszczą się w jego zakresie pracy. Kluczowe są moc źródła, przepływ, ciśnienie oraz zgodność przyłączy. O współpracy z ogrzewaniem podłogowym decyduje już konfiguracja całego obiegu wodnego po stronie instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
