Wymienniki ciepła do freonu - gazu

Wymienniki ciepła do freonu i gazu – skraplacze czynnika chłodniczego NORDIC TEC

Wymiennik freon–woda to lutowany wymiennik płytowy, w którym jeden kanał przystosowano do czynnika chłodniczego (przyłącza rurkowe do lutu twardego), a drugi do cieczy – wody lub roztworu glikolu. W AquaVentis znajdziesz do tego zadania serie NORDIC TEC Ba-26-F i Ba-68-F: od 0,52 m² i 5 kW po 4,8 m² i 50 kW, w wykonaniu wysokociśnieniowym do 45 bar. To rozwiązanie stosowane w pompach ciepła, przy przeróbce klimatyzacji na pompę ciepła powietrze–woda oraz w agregatach chłodniczych.

Katalog wymienników freonowych: modele Ba-26-F i Ba-68-F

Obie serie pracują w trybie gaz–ciecz i mogą pełnić rolę skraplacza (oddawanie ciepła z czynnika do wody) lub parownika ciekłego. Różnią się rozmiarem płyty i zakresem mocy: Ba-26-F obejmuje aplikacje od 5 do 18 kW, Ba-68-F – od 8 do 50 kW. Wewnątrz serii moc rośnie z liczbą płyt, więc dobór polega na wskazaniu wariantu o właściwym areale wymiany.

Model NORDIC TEC	Liczba płyt	Powierzchnia wymiany	Moc (pompa ciepła)	Seria
Ba-26-20-F	20	0,52 m²	do 5 kW	Ba-26-F
Ba-26-34-F	34	0,88 m²	do 9 kW	Ba-26-F
Ba-26-50-F	50	1,30 m²	do 13 kW	Ba-26-F
Ba-26-60-F	60	1,56 m²	do 16 kW	Ba-26-F
Ba-26-70-F	70	1,82 m²	do 18 kW	Ba-26-F
Ba-68-10-F	10	0,68 m²	do 8 kW	Ba-68-F
Ba-68-16-F	16	1,09 m²	do 11 kW	Ba-68-F
Ba-68-20-F	20	1,36 m²	do 14 kW	Ba-68-F

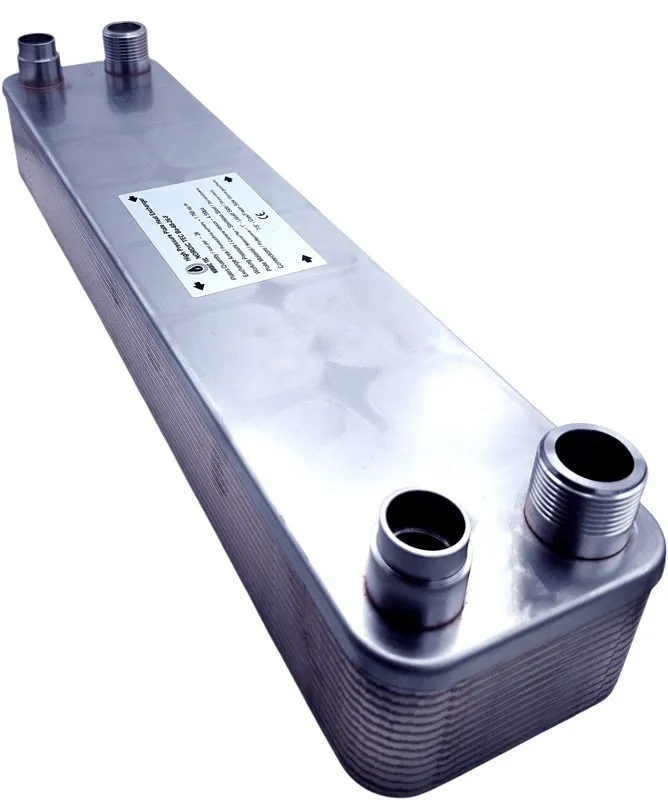

Ba-68-26-F	26	1,77 m²	do 18 kW	Ba-68-F

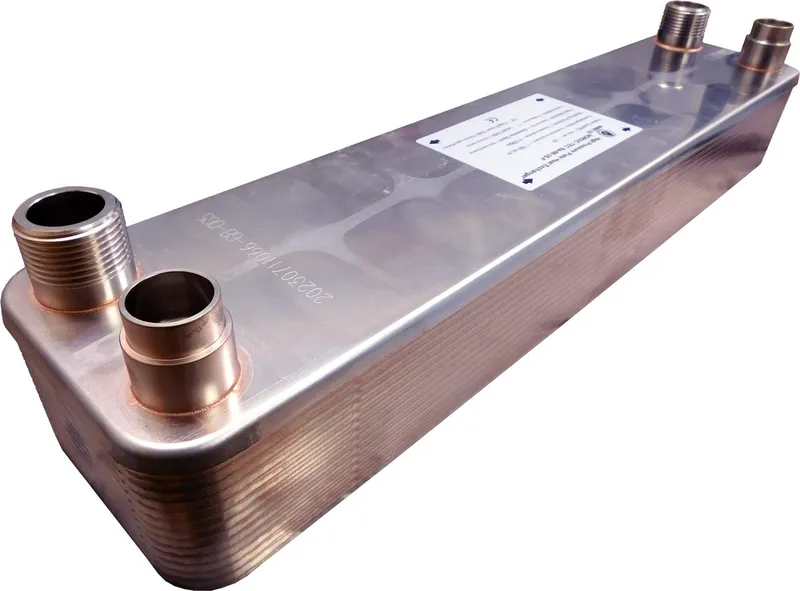

Ba-68-32-F	32	2,18 m²	do 22 kW	Ba-68-F
Ba-68-40-F	40	2,72 m²	do 28 kW	Ba-68-F

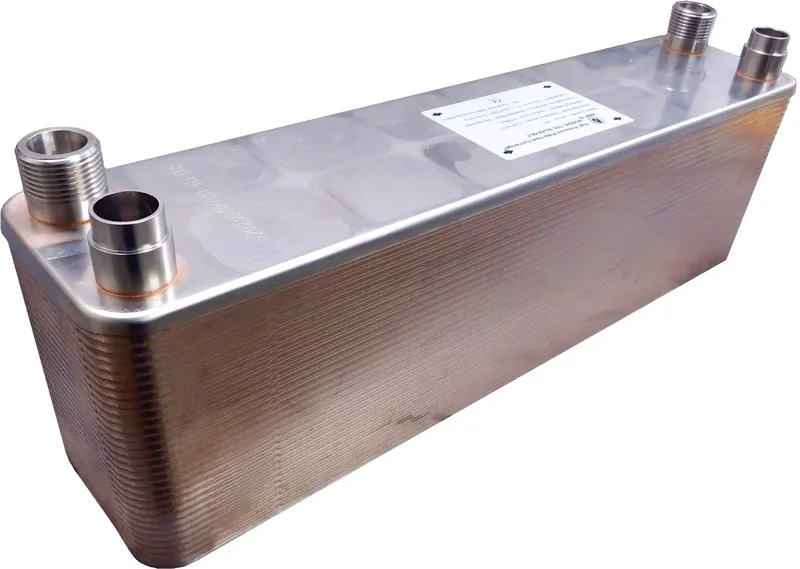

Ba-68-50-F	50	3,40 m²	do 35 kW	Ba-68-F

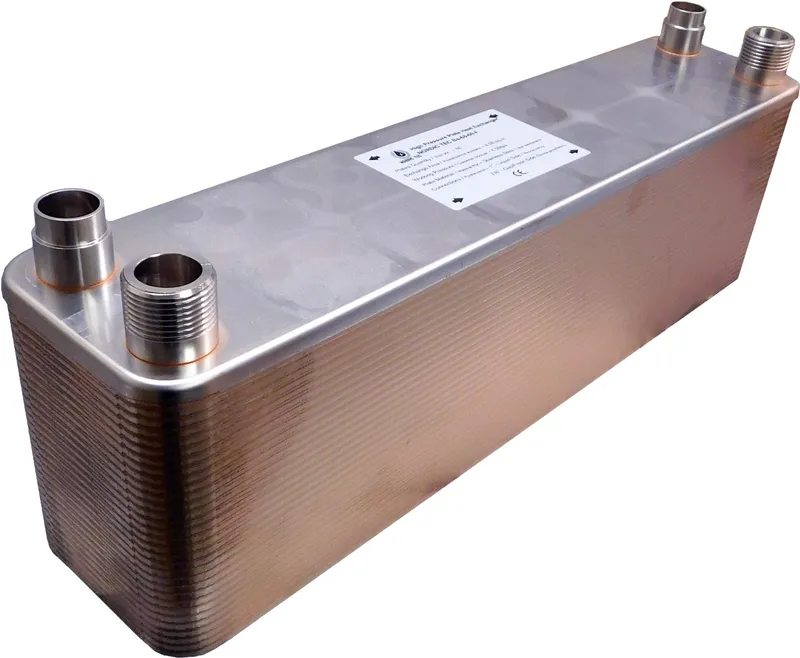

Ba-68-60-F	60	4,10 m²	do 44 kW	Ba-68-F
Ba-68-70-F	70	4,80 m²	do 50 kW	Ba-68-F

Definicja i różnice: wymiennik gaz–ciecz a freon–woda

W praktyce warsztatowej nazwy wymiennik gaz–ciecz, freon–woda i freon–glikol opisują tę samą konstrukcję: dwukanałowy wymiennik płytowy, w którym jedna strona przyjmuje medium gazowe pod wysokim ciśnieniem, a druga ciecz odbierającą lub oddającą ciepło. Różnica dotyczy wyłącznie tego, co znajduje się po stronie ciekłej – czysta woda, roztwór wody z glikolem albo inna ciecz technologiczna. Konstrukcja urządzenia pozostaje identyczna, dlatego ten sam model może pracować w instalacji z glikolem i w układzie wodnym.

Od klasycznych wymienników ciecz–ciecz z kategorii płytowe wymienniki ciepła odróżniają je dwie rzeczy: przyłącza rurkowe do lutu twardego po stronie gazowej (zamiast gwintu) oraz konstrukcja przewidziana na znacznie wyższe ciśnienia robocze.

Z jakimi mediami współpracują wymienniki gaz–ciecz?

Strona gazowa jest przewidziana do popularnych czynników chłodniczych – m.in. R404A, R410A i R32 – oraz innych mediów gazowych, także wysokociśnieniowych. Strona ciekła przyjmuje wodę lub roztwór wody z glikolem, czyli medium typowe dla instalacji CO, CWU i obiegów chłodniczych. To dlatego wymiennik freonowy jest naturalnym łącznikiem między obiegiem chłodniczym a instalacją grzewczą budynku.

• Strona gazowa – czynniki chłodnicze (R404A, R410A, R32 i podobne), media gazowe wysokociśnieniowe; przyłącza rurkowe do lutu, np. ϕ5/8" i ϕ7/8".
• Strona ciekła – woda, roztwory glikolu, ciecze instalacji grzewczych i chłodniczych.
• Funkcja – skraplacz przy pompie ciepła lub klimatyzatorze, wymiennik pośredni w agregacie.

Parametry techniczne: ciśnienie robocze, materiały i przyłącza

Wymienniki freonowe serii Ba to konstrukcje lutowane, z pakietem płyt ze stali nierdzewnej, bez uszczelek. Modele Ba-26-50-F i Ba-26-60-F są przewidziane do pracy do 45 bar – to poziom ciśnienia występujący w instalacjach z nowoczesnymi czynnikami chłodniczymi. Po stronie gazowej znajdują się przyłącza rurkowe przygotowane do lutu twardego, dzięki czemu instalator wykonuje trwałe, szczelne połączenie z rurą miedzianą układu chłodniczego.

Jeżeli instalacja wymaga rozłącznego połączenia serwisowego lub przejścia na standard SAE, w AquaVentis dostępne są nyple do wlutowania SAE – w wariantach rurka 5/8" i 7/8" z gwintem 1/4", 3/8", 1/2" i 5/8" SAE. To najprostsza droga do podłączenia wymiennika pod manometry, zaworki serwisowe i gotowe zestawy montażowe.

Wymienniki do przeróbki klimatyzatora na pompę ciepła

Przeróbka klimatyzatora typu split na pompę ciepła powietrze–woda polega na zastąpieniu jednostki wewnętrznej wymiennikiem freon–woda, który przekazuje ciepło ze skraplania czynnika do obiegu grzewczego. Klucz to konstrukcja przewidziana na ciśnienie panujące w układzie – dlatego stosujemy modele wysokociśnieniowe, a nie zwykłe wymienniki CO. Po stronie wodnej wymiennik wpina się w instalację przez armaturę odcinającą, a całość wymaga poprawnego odpowietrzenia i stabilnego przepływu.

Zasady doboru mocy i powierzchni wymiany dla pomp ciepła

Dobór rozpoczynamy od mocy grzewczej agregatu, a nie od mocy budynku. Do jednostki o wydajności 5 kW przewidziany jest Ba-26-20-F (0,52 m²), do 9 kW – Ba-26-34-F (0,88 m²), do 14 kW – Ba-68-20-F (1,36 m²), a do 22 kW – Ba-68-32-F (2,18 m²). Ponieważ pompa ciepła pracuje przy niewielkiej różnicy temperatur, warto wybierać model z zapasem powierzchni: większy areał obniża temperaturę skraplania, co przekłada się na wyższą efektywność sprężarki.

Czy ciśnienie freonu nie rozsadzi wymiennika?

Nie, o ile wymiennik jest do tego przeznaczony. Serie Ba-26-F i Ba-68-F są konstrukcjami wysokociśnieniowymi – dla modeli Ba-26-50-F i Ba-26-60-F producent podaje pracę do 45 bar. Problem pojawia się dopiero wtedy, gdy ktoś wpina do układu chłodniczego zwykły wymiennik ciecz–ciecz, przewidziany dla instalacji do 20 lub 30 bar, jak modele z kategorii wymienników do kotłów gazowych. Takie rozwiązanie jest niedopuszczalne.

Układy niskotemperaturowe i chłodnicze

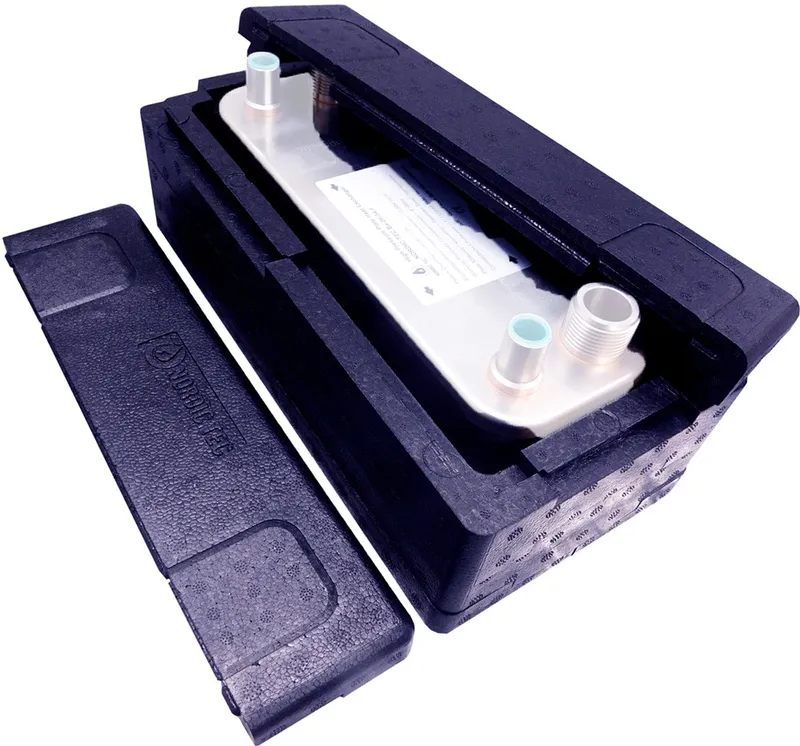

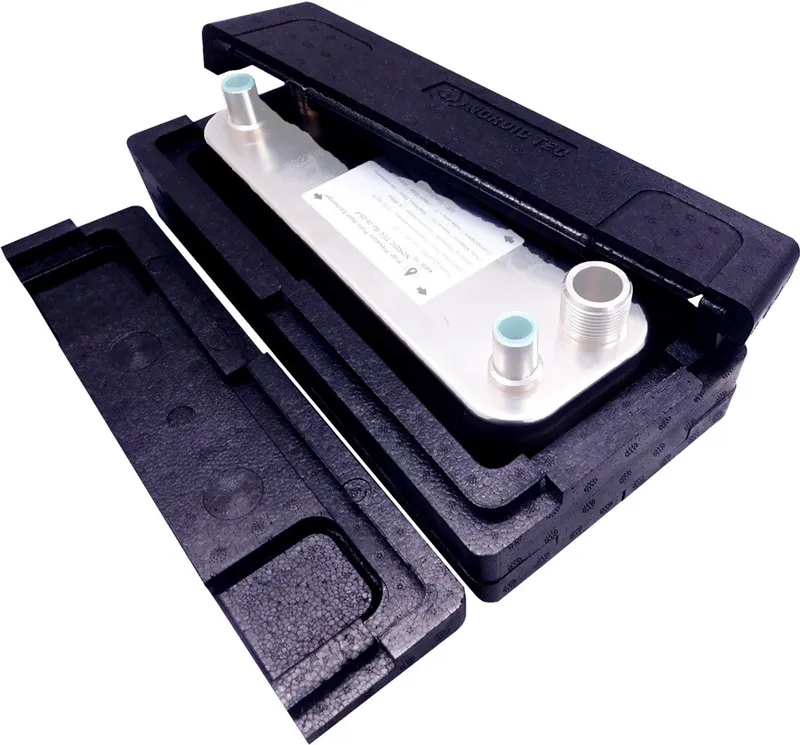

W układach chłodniczych i niskotemperaturowych wymiennik często pracuje jako parownik lub wymiennik pośredni, a po stronie ciekłej stosuje się roztwór glikolu, aby uniknąć zamarzania. Tu również obowiązuje zasada doboru z zapasem powierzchni oraz staranna izolacja, która ogranicza kondensację i oszronienie korpusu. Dopasowane otuliny znajdziesz w kategorii izolacje wymienników ciepła – w ofercie są wersje dedykowane modelom freonowym, m.in. IZ-Ba-26-20/34, IZ-Ba-26-50, IZ-Ba-68-10/16, IZ-Ba-68-20/26/32, IZ-Ba-68-40/50, IZ-Ba-68-60 i IZ-Ba-68-70.

Budowa i funkcja wymiennika do czynnika chłodniczego

Pakiet płyt ze stali nierdzewnej jest zlutowany w monolityczną strukturę, w której powstają dwa naprzemienne układy kanałów. Kanał gazowy ma geometrię dostosowaną do zmiany fazy czynnika – skraplania lub parowania – oraz przyłącza rurkowe do lutu twardego. Kanał cieczy zakończony jest przyłączami gwintowanymi, wpinanymi w instalację hydrauliczną. Media płyną przeciwprądowo, co zapewnia równomierną różnicę temperatur na całej długości płyty i największą sprawność wymiany.

Brak uszczelek to zarówno zaleta (szczelność, odporność ciśnieniowa, brak elementów zużywalnych), jak i ograniczenie – pakietu nie można rozkręcić do czyszczenia mechanicznego. Dlatego po stronie wodnej należy przewidzieć filtr, a przy twardej wodzie także uzdatnianie wody.

Wymiennik płytowy vs rurowy w systemach chłodniczych

Konstrukcja płytowa daje kilkukrotnie większą powierzchnię wymiany przy tej samej objętości urządzenia i mniejszy napełnienie czynnikiem – co obniża koszt uzupełnienia instalacji i ułatwia spełnienie wymagań dotyczących ilości czynnika w układzie. Wymiennik rurowy (koaksjalny, płaszczowo-rurowy) jest bardziej tolerancyjny na zanieczyszczenia i uderzenia cieplne, ale zajmuje znacznie więcej miejsca i wolniej reaguje na zmianę obciążenia. W domowych i małych komercyjnych pompach ciepła standardem jest wymiennik płytowy lutowany.

Objawy uszkodzenia wymiennika ciepła

W układach z czynnikiem chłodniczym typowe sygnały to spadek wydajności grzewczej przy prawidłowej pracy sprężarki, nienaturalnie wysoka temperatura skraplania, oszronienie w nietypowych miejscach oraz utrata szczelności widoczna jako ubytek czynnika. Po stronie wodnej – rosnący opór przepływu i mniejsza różnica temperatur między zasilaniem a powrotem. W kotłach gazowych uszkodzenie wymiennika objawia się dodatkowo spadkiem ciśnienia w instalacji, śladami przecieku i nierównym przygotowaniem ciepłej wody. Przy podejrzeniu przenikania mediów urządzenie należy odciąć i sprawdzić ciśnieniowo – dlatego montaż armatury odcinającej to nie luksus, a warunek sensownej diagnostyki.

Akcesoria: zawory, izolacje i nyple

Kompletny montaż wymiennika freonowego obejmuje przyłącza po stronie gazowej, armaturę po stronie wodnej i izolację korpusu. W ofercie znajdziesz zestawy zaworów odcinających z termometrem w rozmiarze DN25 (1") – w wersji prostej o długości 10 cm z gwintem oraz kątowej 90° o długości 12 cm, oba z korpusem z mosiądzu chromowanego, w komplecie po 2 sztuki (niebieski i czerwony) z termometrami. Pełny wybór armatury: zawory kulowe odcinające z termometrami. Uchwyty i śrubunki znajdziesz w zestawach montażowych do wymienników.

Jeśli w tym samym obiekcie porządkujesz również hydraulikę obiegów grzewczych, przydadzą się rozdzielacze hydrauliczne CO i sprzęgła oraz grupy pompowe z mieszaczem. Wymienniki dla obiegów wodnych bez czynnika chłodniczego opisaliśmy w kategoriach wymienniki do pomp ciepła i wymienniki według powierzchni wymiany.

Dlaczego wymienniki freonowe z AquaVentis

Serie Ba-26-F i Ba-68-F pokrywają zakres od 5 do 50 kW z drobnymi krokami, więc wymiennik można dobrać dokładnie do wydajności agregatu, a nie „w przybliżeniu”. Do każdego modelu dostępne są dedykowane izolacje i nyple SAE, co skraca montaż. Wysyłamy z magazynu w Polsce i zapewniamy bezpłatne wsparcie techniczne – podaj typ czynnika, moc agregatu, średnice rur miedzianych i medium po stronie wodnej, a wskażemy model wraz z kompletem akcesoriów.

FAQ – wymienniki ciepła do freonu i gazu

Czy wymiennik ciepła wykorzystuje freon?

Klasyczny wymiennik ciecz–ciecz nie – pracuje wyłącznie z wodą lub glikolem. Wymiennik freonowy ma natomiast jeden kanał przystosowany do czynnika chłodniczego, z przyłączami rurkowymi do lutu twardego i konstrukcją wysokociśnieniową. To on odbiera ciepło ze skraplania czynnika i przekazuje je do wody instalacji grzewczej, pełniąc funkcję skraplacza w pompie ciepła lub agregacie.

Czy można użyć zwykłego wymiennika do freonu?

Nie. Standardowe wymienniki CO przewidziano dla instalacji do 20–30 bar i mają wyłącznie przyłącza gwintowane, nieprzystosowane do lutowania z rurą miedzianą układu chłodniczego. Modele freonowe Ba-26-F i Ba-68-F są konstrukcjami wysokociśnieniowymi – dla Ba-26-50-F i Ba-26-60-F producent podaje pracę do 45 bar. Użycie zwykłego wymiennika oznacza ryzyko rozszczelnienia.

Jak dobrać wymiennik freonowy do pompy ciepła?

Punktem odniesienia jest moc grzewcza agregatu. Do 5 kW stosuje się Ba-26-20-F (0,52 m²), do 9 kW Ba-26-34-F (0,88 m²), do 14 kW Ba-68-20-F (1,36 m²), do 22 kW Ba-68-32-F (2,18 m²), a do 50 kW Ba-68-70-F (4,80 m²). Warto wybrać model z zapasem powierzchni – niższa temperatura skraplania oznacza wyższą efektywność sprężarki.

Czym różni się wymiennik freon–woda od freon–glikol?

Wyłącznie medium po stronie ciekłej. Ten sam wymiennik może pracować z wodą i z roztworem wody z glikolem, bo konstrukcja kanału cieczy jest identyczna. Glikol stosuje się tam, gdzie istnieje ryzyko zamarznięcia lub w obiegach chłodniczych; trzeba wtedy pamiętać o wyższych oporach przepływu i zapewnić odpowiedni zapas wydajności pompy.

Jakie są przykłady zastosowań wymienników gaz–ciecz?

Najczęściej: skraplacz w pompie ciepła powietrze–woda, przeróbka klimatyzatora split na pompę ciepła, wymiennik pośredni w agregacie chłodniczym, odzysk ciepła z układu chłodzenia. W każdym z tych przypadków jeden kanał obsługuje czynnik chłodniczy, a drugi ciecz zasilającą instalację grzewczą lub odbierającą ciepło z procesu technologicznego.

Czy wymiennik freonowy trzeba izolować?

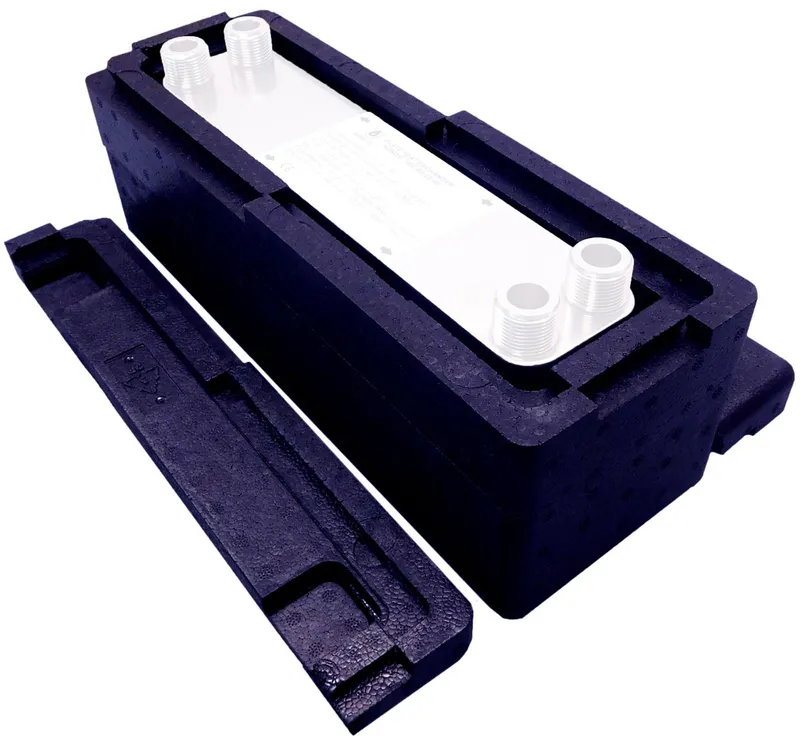

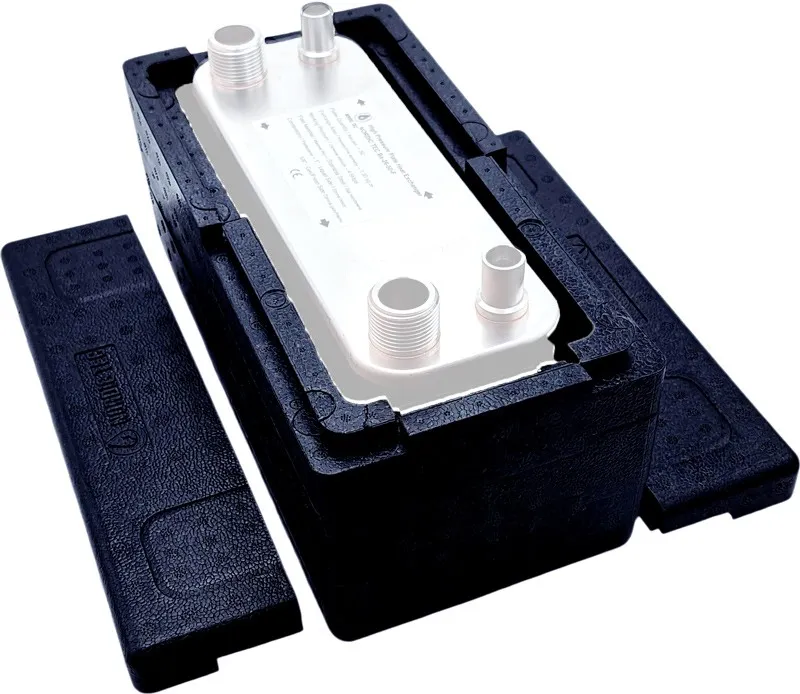

Tak, i to z dwóch powodów. Izolacja ogranicza straty ciepła po stronie wysokiego ciśnienia, a w pracy chłodniczej zapobiega kondensacji i oszronieniu korpusu, które prowadzi do zawilgocenia pomieszczenia. Do serii Ba-26-F i Ba-68-F dostępne są dopasowane otuliny, m.in. IZ-Ba-26-50, IZ-Ba-68-20/26/32 i IZ-Ba-68-40/50, przygotowane pod konkretne wielkości pakietu płyt.
