Wymiennik ciepła gaz freon Ba-68-40-F 2,72m² - 28 kW

Ba-68-40-F — najważniejsze informacje

Ba-68-40-F to płytowy wymiennik ciepła do przekazywania energii między obiegiem czynnika chłodniczego i wodą bez mieszania mediów, przeznaczony do instalacji o mocy do 28 kW. Konstrukcja 40-płytowa, powierzchnia wymiany 2,72 m² i przepływ do 22 m3/h sprawiają, że model dobrze sprawdza się w pompach ciepła oraz układach chłodniczych.

• Moc: 28 kW
• Liczba płyt: 40
• Przyłącza: freon ϕ 22 - 7/8", ciecz 1" / DN 25
• Zastosowanie: pompy ciepła, klimatyzatory i agregaty chłodnicze w zakresie 18-28 kW

To freonowy wymiennik do efektywnej wymiany ciepła między obiegiem chłodniczym a wodnym. Dzięki dużej powierzchni wymiany i ciśnieniu roboczemu do 45 bar ułatwia dobór do większych jednostek grzewczych i chłodniczych.

Specyfikacja techniczna wymiennika Ba-68-40-F

Model	Ba-68-40-F
Moc grzewcza	28 kW
Zakres mocy pracy	18-28 kW
Liczba płyt	40
Powierzchnia wymiany ciepła	2,72 m²
Maks. przepływ	22 m³/h
Maksymalne ciśnienie robocze	45 bar
Ciśnienie testowe	> 60 bar
Przyłącza freonu	ϕ 22 - 7/8", do lutu
Przyłącza medium odbioru	1", DN 25
Materiał	stal nierdzewna 316L
Lut	miedź
Czynnik	R410a
Wymiary	526 x 119 x 103 mm
Rozstaw przyłączy C	470 mm
Rozstaw przyłączy D	63 mm

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-68-40-F?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, co pozwala zachować separację układu chłodniczego i wodnego. Taki płytowy wymiennik ciepła wspiera stabilną pracę instalacji, ułatwia rozdzielenie obiegów oraz dopasowanie parametrów po stronie źródła i odbioru ciepła.

Typowe zastosowania

Model sprawdzi się przede wszystkim w pompach ciepła, klimatyzatorach i agregatach chłodniczych pracujących z wodą jako medium odbioru. Może być stosowany tam, gdzie trzeba odseparować układ otwarty od zamkniętego albo połączyć źródło z instalacją CO, CWU czy ogrzewaniem podłogowym po stronie wodnej, jeśli parametry całego układu są właściwie dobrane.

Model Ba-68-40-F jest przeznaczony do pracy w układach freon-woda. Oferuje 40 płyt, powierzchnię wymiany 2,72 m², przepływ do 22 m3/h oraz maksymalne ciśnienie robocze 45 bar, co predestynuje go do większych instalacji z pompą ciepła lub agregatem chłodniczym.

Zasada działania i budowa wymiennika Ba-68-40-F

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt w układzie przeciwprądowym. Energia cieplna przechodzi przez powierzchnię płyt z czynnika chłodniczego do wody lub odwrotnie, ale same media pozostają od siebie oddzielone, co zwiększa bezpieczeństwo i kontrolę parametrów pracy.

Z czego składa się urządzenie?

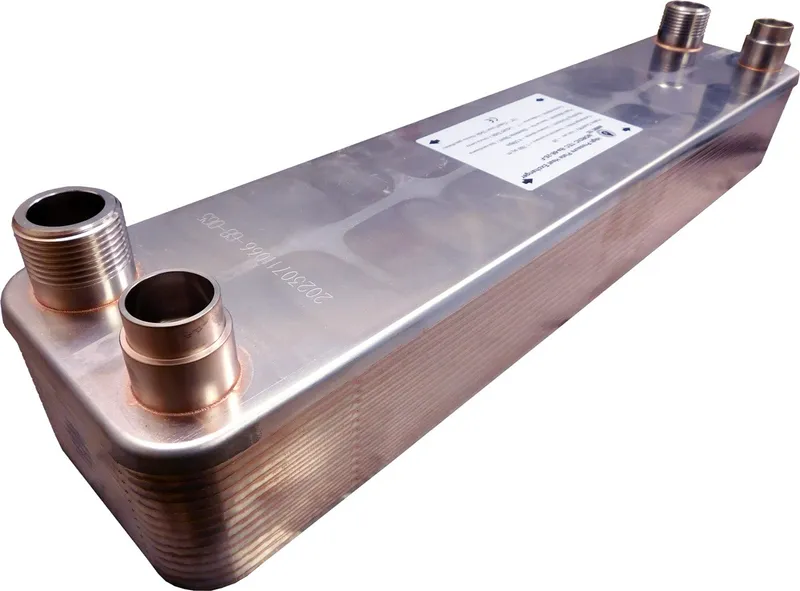

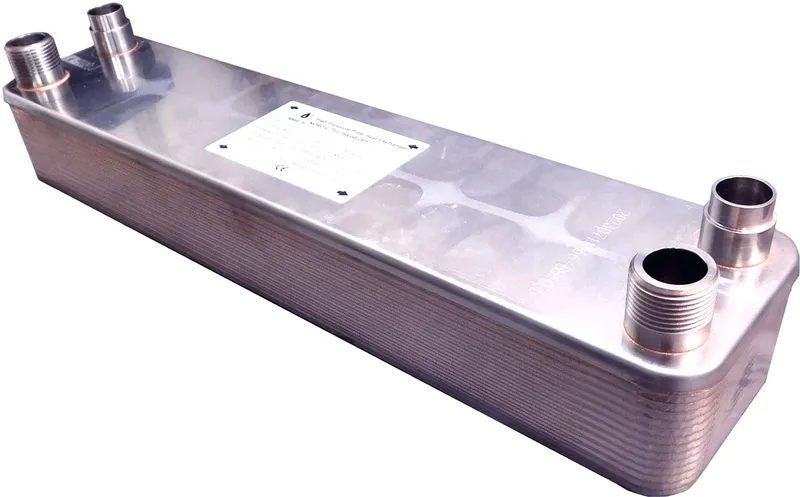

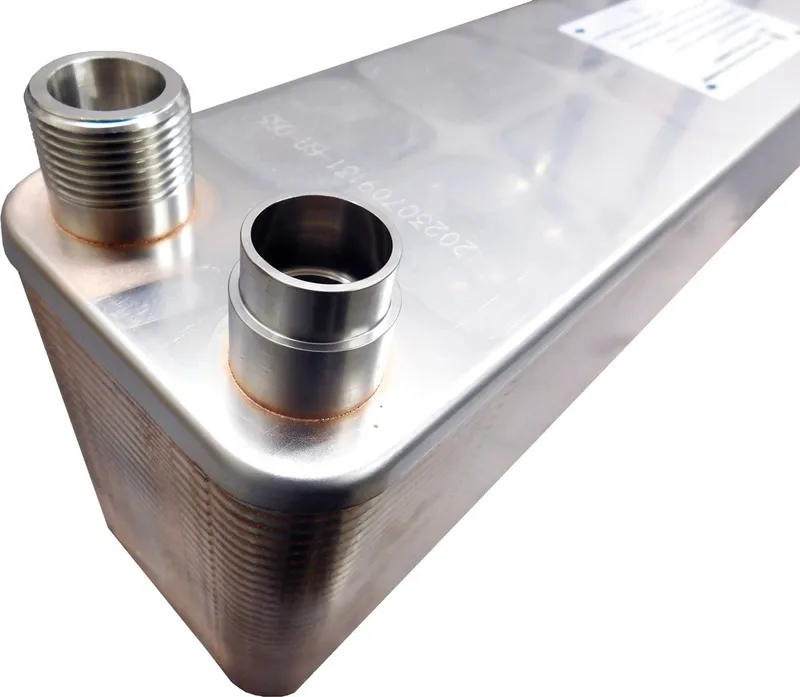

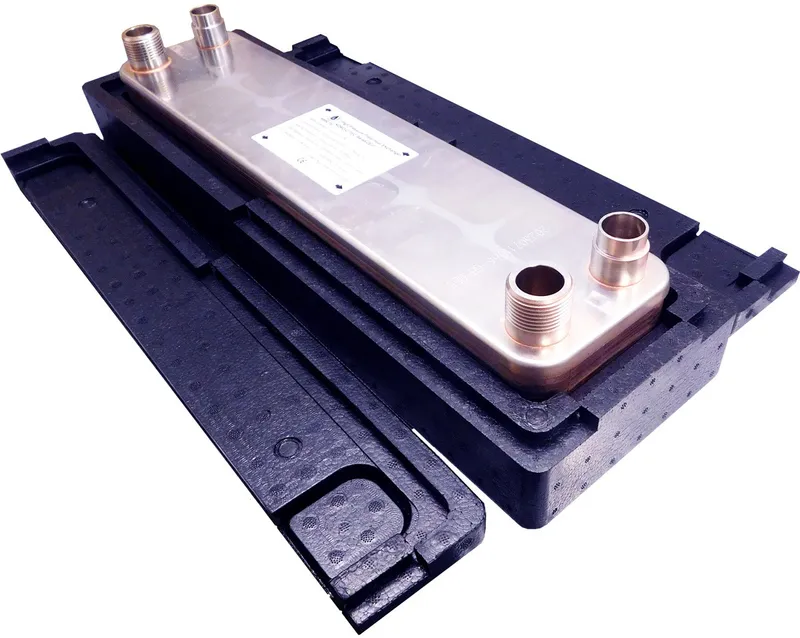

Konstrukcja wykorzystuje płyty ze stali nierdzewnej 316L, łączone metodą próżniową przy użyciu miedzi. Całość uzupełniają króćce po stronie freonu przystosowane do lutu oraz przyłącza wodne 1" / DN 25.

Schemat podłączenia i montaż w instalacji wymiennika Ba-68-40-F

Wytyczne montażowe

• Urządzenie pracuje w układzie przeciwprądowym, dlatego kierunek podłączenia obiegów ma znaczenie dla sprawności.
• Po stronie wodnej warto przewidzieć filtrację, zawory odcinające i odpowietrzenie instalacji.
• Dobór pomp obiegowych powinien uwzględniać wymagany przepływ do 22 m3/h.
• Stosować wodę wstępnie uzdatnioną; model nie jest przeznaczony do wód gruntowych i studziennych.

Przykłady konfiguracji CO i CWU

W praktyce wymiennik może łączyć pompę ciepła z instalacją CO, współpracować z układem CWU lub rozdzielać obieg źródła od instalacji odbiorczej. Ostateczny schemat zależy od medium, przepływu i parametrów całego systemu.

Jak dobrać wymiennik Ba-68-40-F do instalacji?

Kluczowe parametry doboru

• Podstawą jest moc źródła: ten model obsługuje zakres 18-28 kW.
• Sprawdź wymagany przepływ: maksymalnie 22 m3/h.
• Uwzględnij rodzaj medium i stronę roboczą: freon oraz woda.
• Zweryfikuj przyłącza: ϕ 22 - 7/8" do lutu po stronie freonu oraz 1" / DN 25 po stronie cieczy.
• Istotne jest też wymagane ciśnienie robocze, tutaj do 45 bar.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja pracuje blisko granicy mocy, wymaga większej powierzchni wymiany albo ma wyższe zapotrzebowanie na przepływ. Jeśli nie masz pewności co do doboru, warto skonsultować parametry układu przed zakupem.

Najczęstsze pytania

Najważniejsze odpowiedzi znajdziesz poniżej — dotyczą działania, zastosowania, doboru i współpracy z pompą ciepła.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W tym modelu wymiana zachodzi między czynnikiem chłodniczym a wodą. Takie rozwiązanie stosuje się m.in. w pompach ciepła, układach CO, CWU i instalacjach wymagających separacji obiegów.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stalowe płyty, a media pozostają od siebie oddzielone. W modelu Ba-68-40-F zastosowano płyty ze stali nierdzewnej 316L lutowane miedzią.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba odseparować dwa obiegi i skutecznie przekazać ciepło. Dotyczy to zwłaszcza pomp ciepła, modernizacji instalacji oraz układów o różnych parametrach pracy. Istotne jest też dopasowanie medium i ciśnienia roboczego.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie, rodzaju medium i przyłączach. Ten model jest przeznaczony do układów 18-28 kW i przepływu do 22 m3/h. Trzeba też uwzględnić stronę freonową, stronę wodną oraz wymagane ciśnienie pracy.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z pompą ciepła, jeśli parametry instalacji mieszczą się w jego zakresie pracy. Po stronie wodnej może zasilać także obiegi CO lub ogrzewania podłogowego, pod warunkiem poprawnego doboru hydraulicznego. Kluczowe są moc, przepływ, medium i średnice przyłączy.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
