Wymiennik ciepła Ba-115-140 2" (50) 650-1250kW

Ba-115-140 — najważniejsze informacje

Ba-115-140 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 650-1250 kW. Model z przyłączami 2 cale / DN50 i konstrukcją 140 płyt sprawdza się tam, gdzie liczy się wysoka wydajność, separacja układów i stabilna praca w systemach grzewczych oraz chłodniczych.

• Moc nominalna: 650-1250 kW
• Liczba płyt: 140
• Przyłącza: 2 cale / BSP DN50 GZ
• Zastosowanie: większe i przemysłowe układy grzewcze oraz chłodnicze

To wymiennik do wydajnego oddzielania obiegów i przekazywania ciepła w instalacjach wymagających dużej powierzchni wymiany oraz wysokiego przepływu do 45 m³/h.

Specyfikacja techniczna wymiennika Ba-115-140

Model	Ba-115-140
Moc grzewcza	650 kW - 1250 kW
Liczba płyt	140
Przyłącza	2" / BSP DN50 GZ (gwint zewnętrzny)
Powierzchnia wymiany ciepła	16.10 m²
Przepływ nominalny przez kanał	45 m³/h
Maks. ciśnienie robocze	< 30 bar
Ciśnienie testowe	45 - 60 bar
Maks. temperatura pracy	+ 230 °C max.
Wymiary	A - 535 mm, B - 253 mm, C - 456 mm, D - 174 mm, F - 354 mm
Materiał	Stal nierdzewna S316L
Lut	lut miedziany
Czynnik	media płynne

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-115-140?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie odseparować różne części instalacji. Ten płytowy wymiennik ciepła znajduje zastosowanie w CO, CWU, układach z pompą ciepła, ogrzewaniu podłogowym oraz w instalacjach chłodniczych, gdy trzeba rozdzielić układ otwarty od zamkniętego lub połączyć obiegi pracujące na innych parametrach.

Korzyści w praktyce

Duża powierzchnia aktywna 16.10 m² wspiera efektywną wymianę energii i stabilną pracę przy większych obciążeniach.

Typowe zastosowania

Model sprawdzi się w rozbudowanych instalacjach grzewczych, modernizacjach kotłowni oraz systemach przemysłowych opartych na mediach płynnych.

Model Ba-115-140 został zaprojektowany do pracy w wymagających układach z mediami płynnymi. Kluczowe znaczenie mają tu duże przyłącza 2 cale / DN50, przepływ nominalny 45 m³/h oraz dopuszczalne ciśnienie robocze poniżej 30 bar.

Zasada działania i budowa wymiennika Ba-115-140

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przenika przez ich powierzchnię bez kontaktu między obiegami. Taki układ pozwala skutecznie ogrzewać lub chłodzić drugi obieg przy zachowaniu separacji hydraulicznej.

Z czego składa się urządzenie?

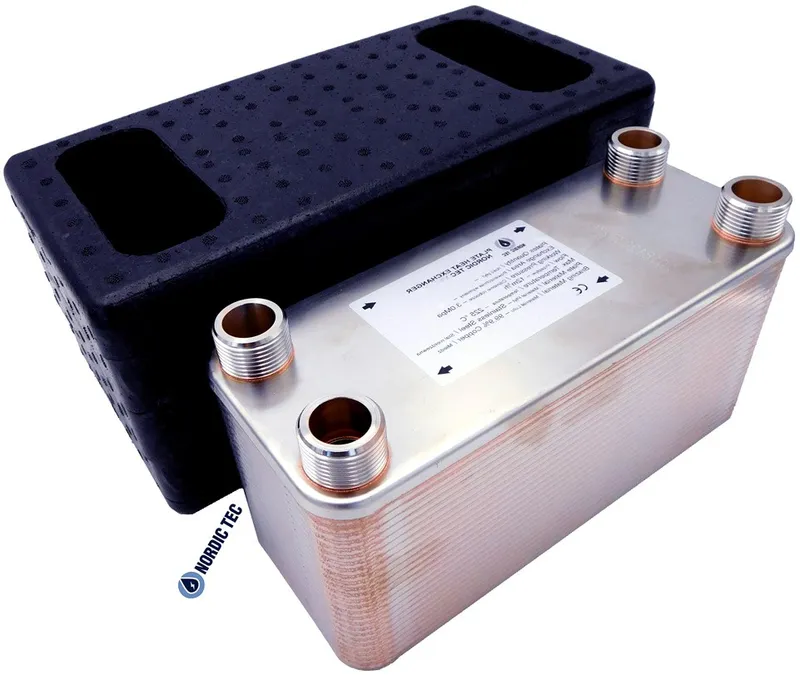

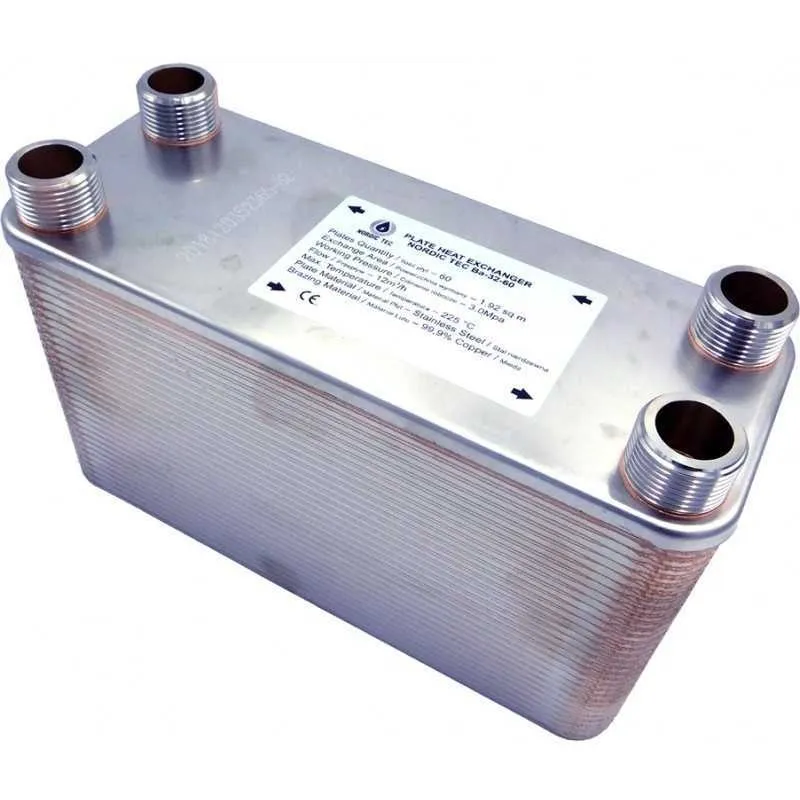

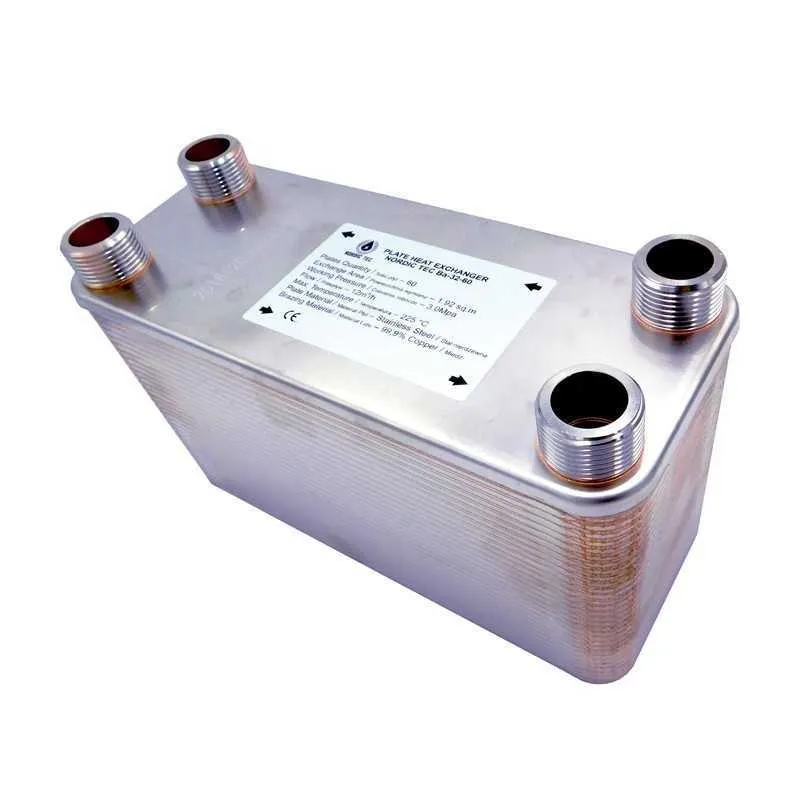

Konstrukcja opiera się na 140 płytach ze stali nierdzewnej S316L, łączonych lutem miedzianym. Całość uzupełniają króćce przyłączeniowe 2" / BSP DN50 GZ oraz kompaktowy korpus o wymiarach A 535 mm, B 253 mm, C 456 mm, D 174 mm, F 354 mm.

Schemat podłączenia i montaż w instalacji wymiennika Ba-115-140

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z założonym kierunkiem przepływu, aby utrzymać efektywną wymianę ciepła.
• Przed wymiennikiem warto przewidzieć filtrację, zawory odcinające i odpowietrzenie instalacji.
• Pompy obiegowe trzeba dobrać do wymaganego przepływu oraz oporów całego układu.

Przykłady konfiguracji CO i CWU

• pompa ciepła ↔ CO
• źródło ciepła ↔ CWU
• rozdzielenie układu otwartego od zamkniętego

Jak dobrać wymiennik Ba-115-140 do instalacji?

Kluczowe parametry doboru

• moc źródła i odbioru w zakresie 650-1250 kW,
• wymagany przepływ do 45 m³/h,
• średnica przyłączy 2 cale / DN50,
• różnica temperatur i rodzaj medium,
• wymagana separacja obiegów oraz warunki ciśnieniowe.

Kiedy wybrać większy model?

Większą liczbę płyt lub większe przyłącze warto rozważyć wtedy, gdy instalacja wymaga wyższej wydajności, mniejszych strat ciśnienia albo pracy przy większych przepływach. W przypadku rozbudowanych układów pomocne będzie doradztwo techniczne Aquaventis.

Najczęstsze pytania

Najważniejsze kwestie dotyczą sposobu działania, zastosowania i doboru modelu do konkretnej instalacji. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten wymiennik będzie odpowiedni do Twojego układu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować układy i połączyć instalacje pracujące na różnych parametrach. To typowe rozwiązanie dla CO, CWU, pomp ciepła i chłodzenia.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stal nierdzewną S316L, a obiegi pozostają hydraulicznie oddzielone. Lut miedziany łączy płyty w szczelną, zwartą konstrukcję.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy potrzebna jest separacja obiegów. Dotyczy to modernizacji instalacji, współpracy z pompą ciepła, układów CWU, podłogówki oraz połączeń układu otwartego z zamkniętym. To także dobre rozwiązanie dla większych systemów przemysłowych.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i różnicy temperatur. W tym modelu istotne są zakres 650-1250 kW, przepływ 45 m³/h oraz przyłącza 2 cale / DN50. Trzeba też uwzględnić medium i wymagane warunki pracy instalacji.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji. Należy sprawdzić wymaganą moc, przepływ, temperatury pracy i sposób rozdzielenia obiegów. Przy większych układach taki wymiennik może być elementem pośrednim między źródłem a instalacją odbiorczą.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
