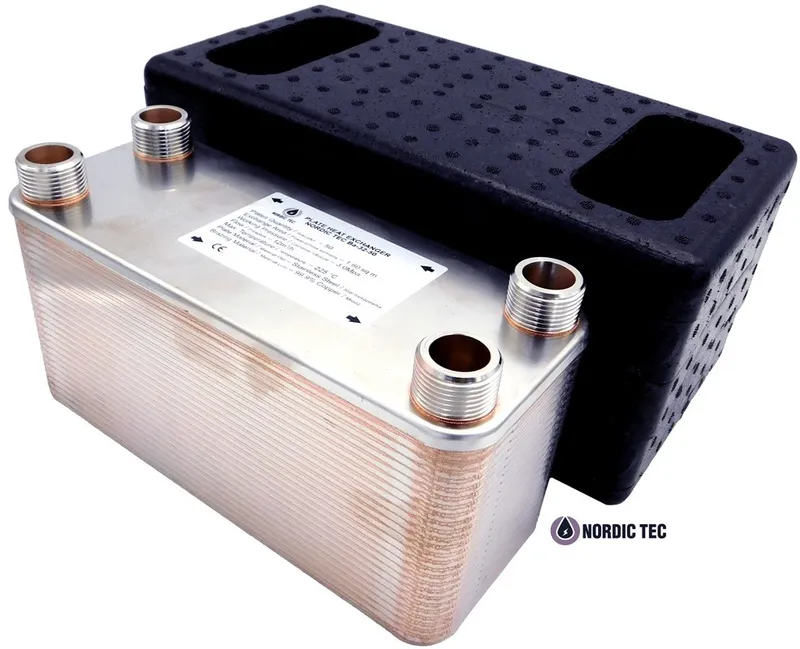

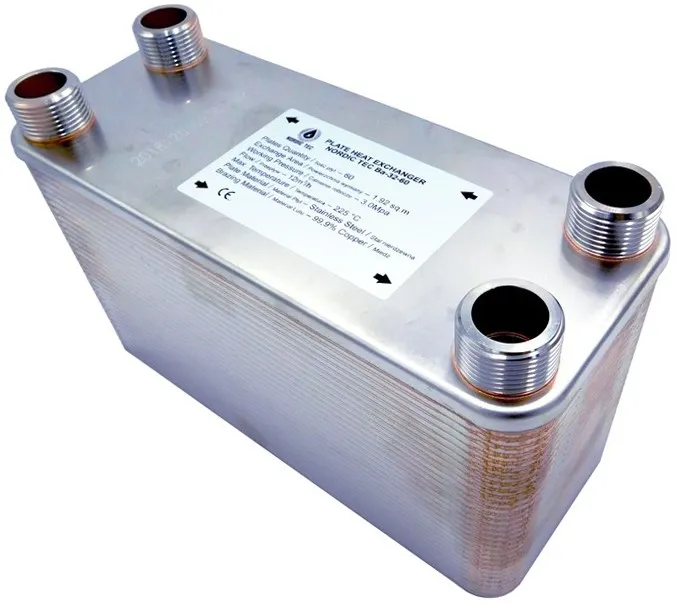

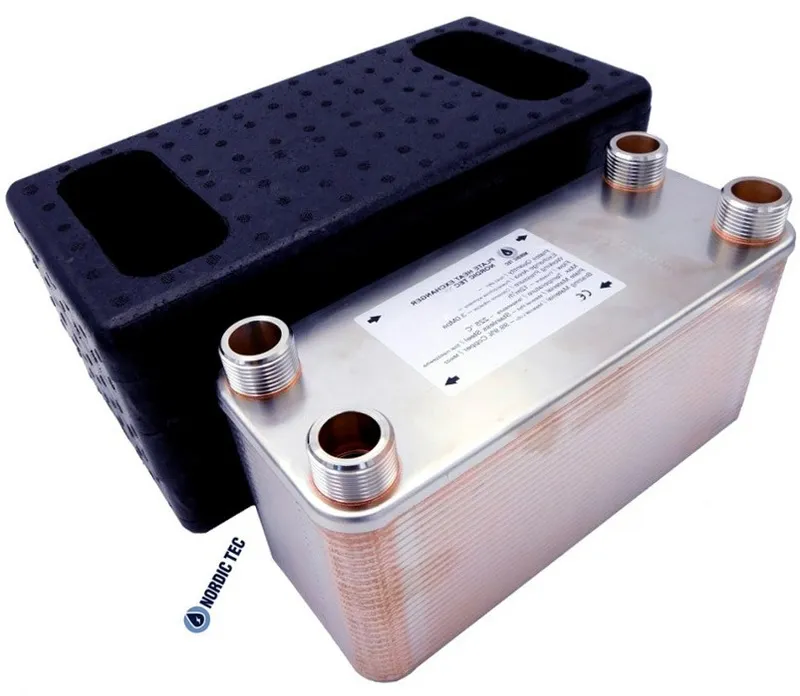

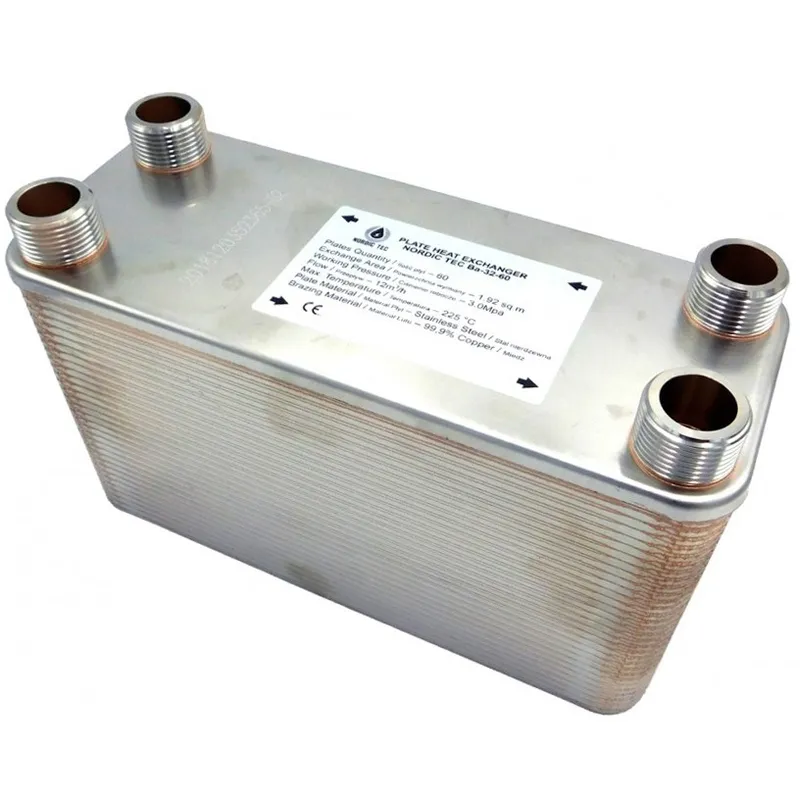

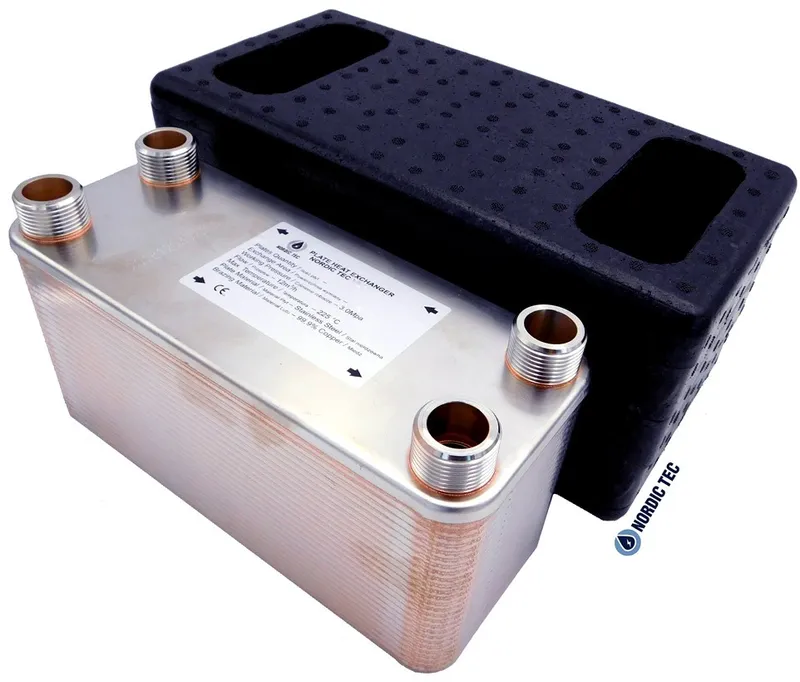

Wymiennik ciepła Ba-115-80 2" (50) 380-650kW

Ba-115-80 — najważniejsze informacje

Ba-115-80 to płytowy wymiennik ciepła do efektywnego przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 380 do 650 kW, z przyłączami 2 cale i konstrukcją 80 płyt sprawdza się w dużych układach grzewczych oraz z dużymi pompami ciepła, gdy trzeba odseparować obiegi i utrzymać wysoką sprawność wymiany.

• Moc grzewcza: 380 do 650 kW
• Liczba płyt: 80
• Przyłącza: 2 cale / DN50
• Zastosowanie: duże układy grzewcze i duże pompy ciepła

To urządzenie do separacji i przekazywania ciepła między obiegami w instalacjach o dużym zapotrzebowaniu na moc. Dzięki przepływowi do 45 m3/h i ciśnieniu roboczemu do 30 bar dobrze wpisuje się w rozbudowane systemy techniczne.

Specyfikacja techniczna wymiennika Ba-115-80

Model	Ba-115-80
Moc grzewcza	380 do 650 kW
Liczba płyt	80
Przyłącza	4x 2"
Powierzchnia wymiany ciepła	9,200 m²
Maks. przepływ	45 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C
Materiał	stal nierdzewna 316L
Typ lutowania / łączenia	lutowana miedzią 99,9% Cu
Przyłącza - DN	DN50
Długość	535 mm
Szerokość	253 mm
Grubość	208 mm
Rozstaw przyłączy C	456 mm
Rozstaw przyłączy D	174 mm

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-115-80?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego pozwala bezpiecznie rozdzielać układ otwarty od zamkniętego oraz łączyć źródła i odbiorniki o różnych parametrach pracy. Ten płytowy wymiennik ciepła znajduje zastosowanie w instalacjach CO, CWU, z pompą ciepła, w ogrzewaniu podłogowym oraz w większych układach grzewczych i chłodniczych.

Korzyści w praktyce

Separacja obiegów ułatwia stabilną pracę instalacji i dobór osprzętu do różnych warunków temperaturowych oraz ciśnieniowych.

Typowe zastosowania

Model sprawdza się szczególnie tam, gdzie potrzebna jest wysoka wydajność i przyłącza DN50.

Model Ba-115-80 został zaprojektowany do pracy w wymagających instalacjach o dużych przepływach. Kluczowe parametry to moc 380 do 650 kW, przyłącza 2 cale, przepływ do 45 m3/h, ciśnienie robocze do 30 bar oraz temperatura pracy do +230°C.

Zasada działania i budowa wymiennika Ba-115-80

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez mieszania obiegów. Taki układ zapewnia skuteczną wymianę ciepła przy zwartej konstrukcji i dużej powierzchni roboczej 9,200 m².

Z czego składa się urządzenie?

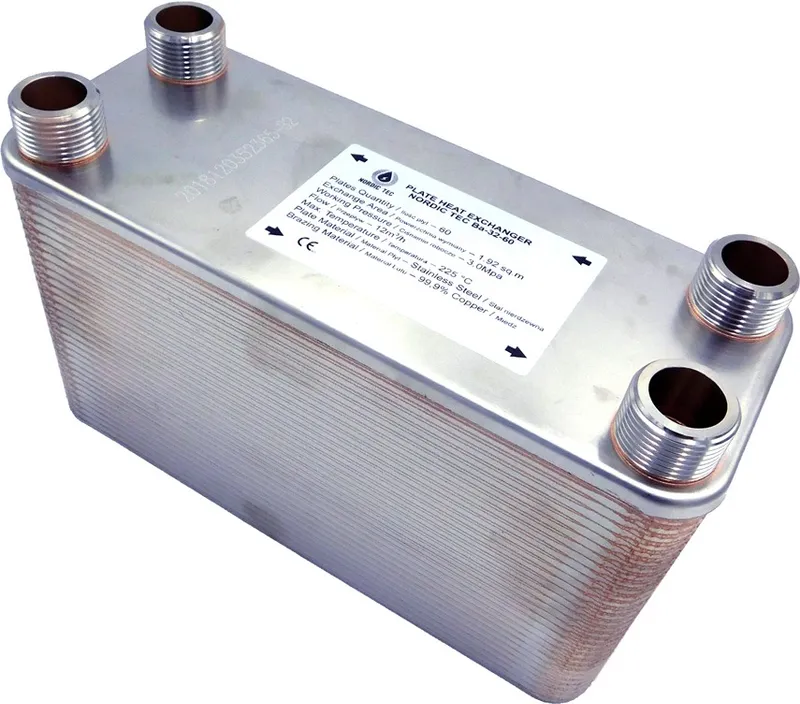

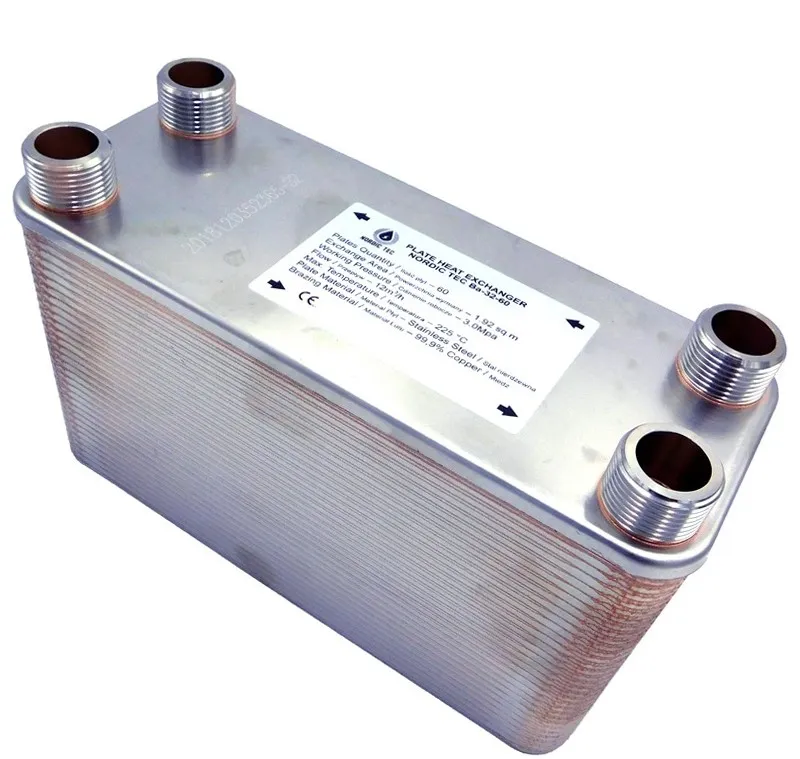

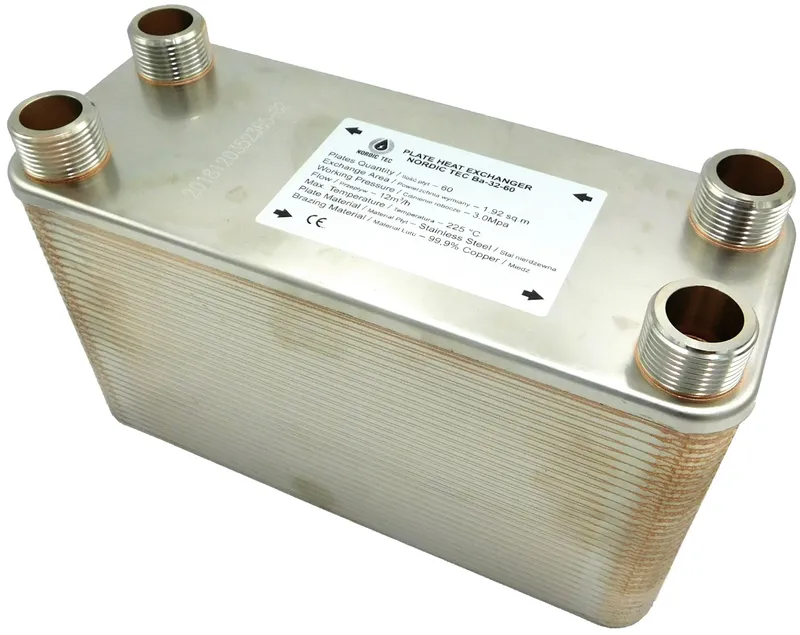

Konstrukcja obejmuje płyty ze stali nierdzewnej 316L, połączone lutowaniem miedzią 99,9% Cu, oraz króćce przyłączeniowe 4x 2 cale z gwintem zewnętrznym DN50.

Schemat podłączenia i montaż w instalacji wymiennika Ba-115-80

Wytyczne montażowe

• Oba obiegi należy podłączyć po przeciwnych stronach wymiennika, zgodnie z projektem hydraulicznym.
• Przed urządzeniem warto przewidzieć filtrację, aby ograniczyć zanieczyszczenia w kanałach przepływowych.
• Zalecane są zawory odcinające i odpowietrzenie dla wygodniejszego uruchomienia oraz obsługi instalacji.
• Pompy obiegowe trzeba dobrać do wymaganego przepływu i oporów układu.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła ↔ CO, źródło ciepła ↔ CWU oraz rozdzielenie dwóch obiegów o różnych parametrach pracy.

Jak dobrać wymiennik Ba-115-80 do instalacji?

Kluczowe parametry doboru

• Moc źródła i odbioru: 380 do 650 kW
• Wymagany przepływ: do 45 m3/h
• Średnica przyłączy: 2 cale / DN50
• Dopuszczalne ciśnienie robocze: do 30 bar
• Temperatura pracy: do +230°C

Kiedy wybrać większy model?

Większa liczba płyt lub większa powierzchnia wymiany będzie potrzebna wtedy, gdy rośnie zapotrzebowanie na moc, przepływ albo trzeba ograniczyć straty temperaturowe między obiegami. W przypadku dużych instalacji warto skonsultować dobór z Aquaventis.

Najczęstsze pytania

Najważniejsze kwestie dotyczą zastosowania, zasady pracy, doboru i współpracy z pompą ciepła. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model pasuje do planowanej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować różne części instalacji i zachować kontrolę nad ich parametrami pracy. To częste rozwiązanie w CO, CWU oraz przy pompach ciepła.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez stal nierdzewną 316L, a obiegi pozostają od siebie oddzielone. Taka konstrukcja daje wysoką sprawność przy kompaktowych wymiarach.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba rozdzielić obiegi lub połączyć elementy instalacji o różnych warunkach pracy. Dotyczy to modernizacji systemów, współpracy z pompą ciepła, CWU czy ogrzewaniem podłogowym. Jest też przydatny w większych układach grzewczych i chłodniczych.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie, temperaturach i średnicy przyłączy. W tym modelu punktem odniesienia jest zakres 380 do 650 kW, przepływ do 45 m3/h i przyłącza 2 cale / DN50. Przy większym zapotrzebowaniu zwykle potrzebna jest większa powierzchnia wymiany.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z takimi instalacjami. Kluczowe są rzeczywiste parametry układu: moc, przepływ, temperatury zasilania i sposób separacji obiegów. Model jest przewidziany przede wszystkim do dużych pomp ciepła i większych systemów.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
