Wymiennik ciepła Ba-115-110 2" (50) 500-880kW

Ba-115-110 — najważniejsze informacje

Ba-115-110 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 500-880 kW. Model z przyłączami 2" i pakietem 110 płyt sprawdza się tam, gdzie liczy się separacja układów, wysoki przepływ i skuteczna wymiana ciepła w systemach grzewczych oraz chłodniczych.

• Moc nominalna: 500-880 kW
• Liczba płyt: 110
• Przyłącza: 2" / DN50
• Zastosowanie: separacja obiegów i transfer ciepła w CO, CWU, chłodzeniu i układach z pompą ciepła

To urządzenie dla instalacji wymagających dużej wydajności, wysokiego przepływu oraz pracy bez mieszania mediów. Dzięki powierzchni wymiany 12.65 m² model dobrze sprawdza się w rozbudowanych układach hydraulicznych.

Specyfikacja techniczna wymiennika Ba-115-110

Model	Ba-115-110
Moc grzewcza	500 kW - 880 kW
Liczba płyt	110
Przyłącza	2" / BSP DN50 GZ
Powierzchnia wymiany ciepła	12.65 m²
Przepływ nominalny przez kanał	45 m³/h
Maks. ciśnienie robocze	< 30 bar
Ciśnienie testowe	45 - 60 bar
Maks. temperatura pracy	+230°C max.
Wymiary	A - 535 mm, B - 253 mm, C - 456 mm, D - 174 mm, F - 279 mm
Materiał	Stal nierdzewna S316L
Lut	miedziany
Czynnik / media	media w obu kanałach wymiennika

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-115-110?

Urządzenie przekazuje ciepło między dwoma obiegami roboczymi bez ich mieszania, dlatego pozwala skutecznie rozdzielić różne części instalacji i zachować bezpieczeństwo pracy układu. Ten płytowy wymiennik ciepła znajduje zastosowanie w instalacjach CO, CWU, z pompą ciepła, w ogrzewaniu podłogowym oraz w układach chłodniczych.

Korzyści w praktyce

Najważniejszą zaletą jest separacja obiegów przy jednoczesnym efektywnym przekazie energii. To ułatwia modernizacje instalacji i dopasowanie różnych parametrów pracy po obu stronach wymiennika.

Typowe zastosowania

Model można stosować do rozdzielenia układu otwartego od zamkniętego, współpracy źródła ciepła z CWU, a także w większych układach grzewczych i chłodniczych wymagających wysokiego przepływu.

Model Ba-115-110 został zaprojektowany do pracy w wymagających instalacjach o dużej wydajności. Kluczowe dane to moc 500-880 kW, przyłącza 2" / DN50, przepływ nominalny 45 m³/h, ciśnienie robocze poniżej 30 bar oraz maksymalna temperatura pracy do +230°C.

Zasada działania i budowa wymiennika Ba-115-110

Jak działa wymiana ciepła?

Dwa media przepływają przez osobne kanały po przeciwnych stronach pakietu płyt i wymieniają energię przez ich powierzchnię, bez bezpośredniego kontaktu. Dla zachowania sprawności wymiennik należy podłączać w przeciwprądzie; podłączenie współprądowe może wyraźnie osłabić przekaz ciepła.

Z czego składa się urządzenie?

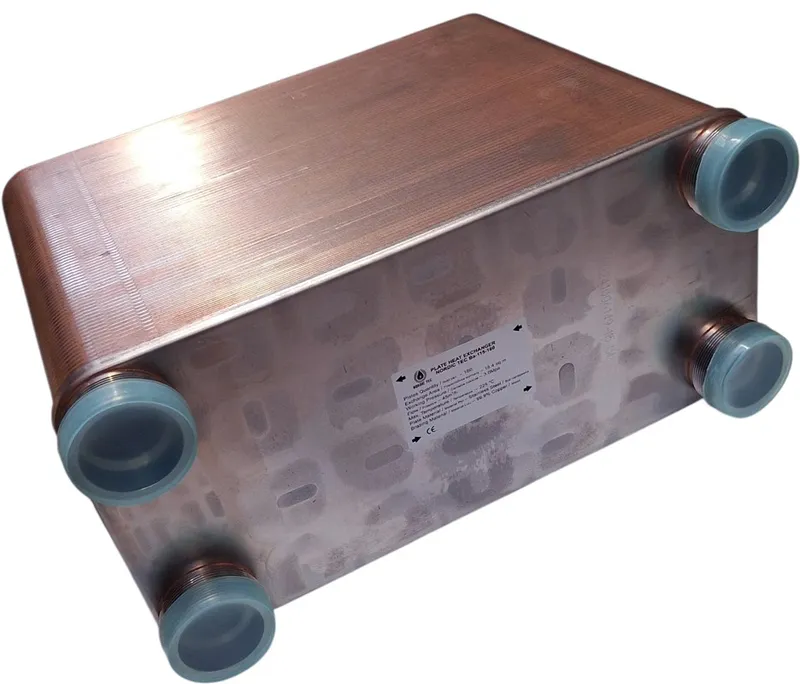

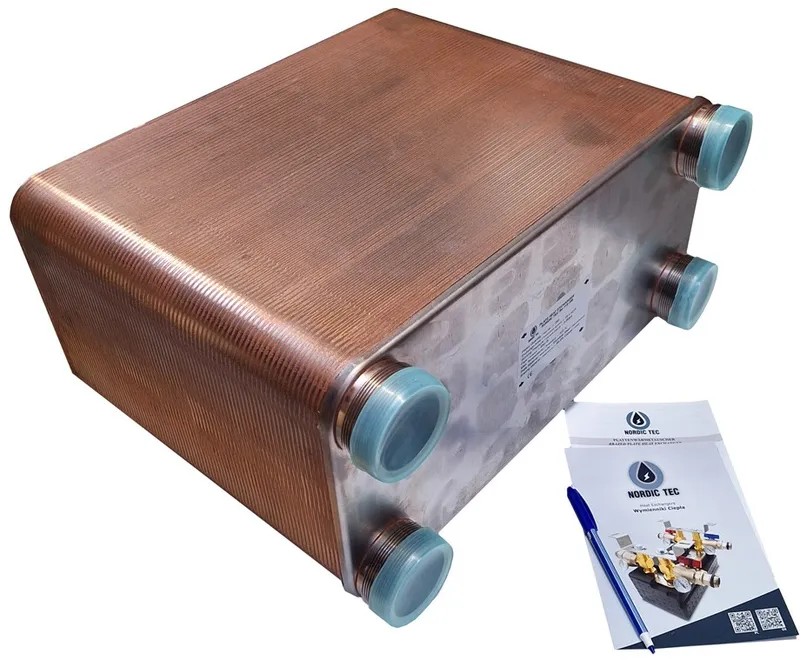

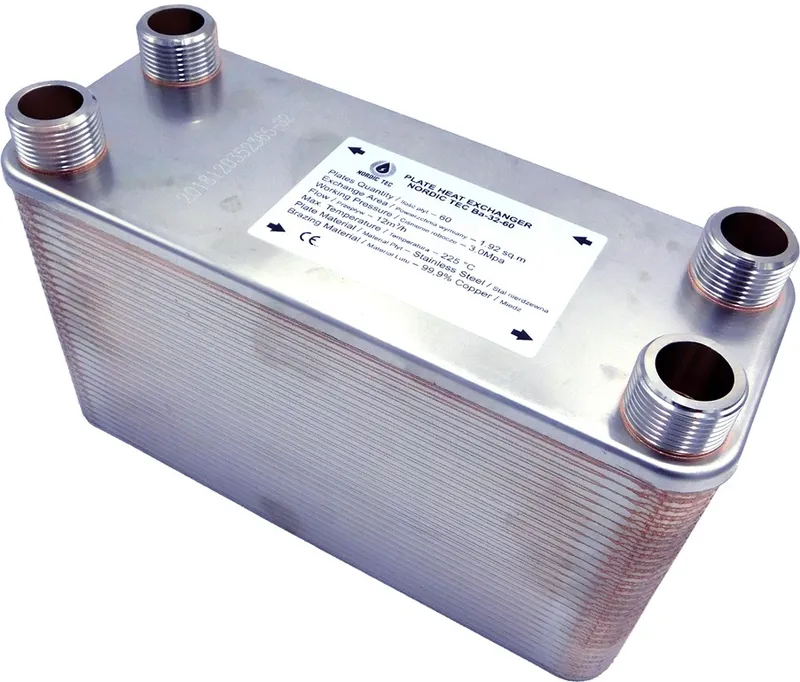

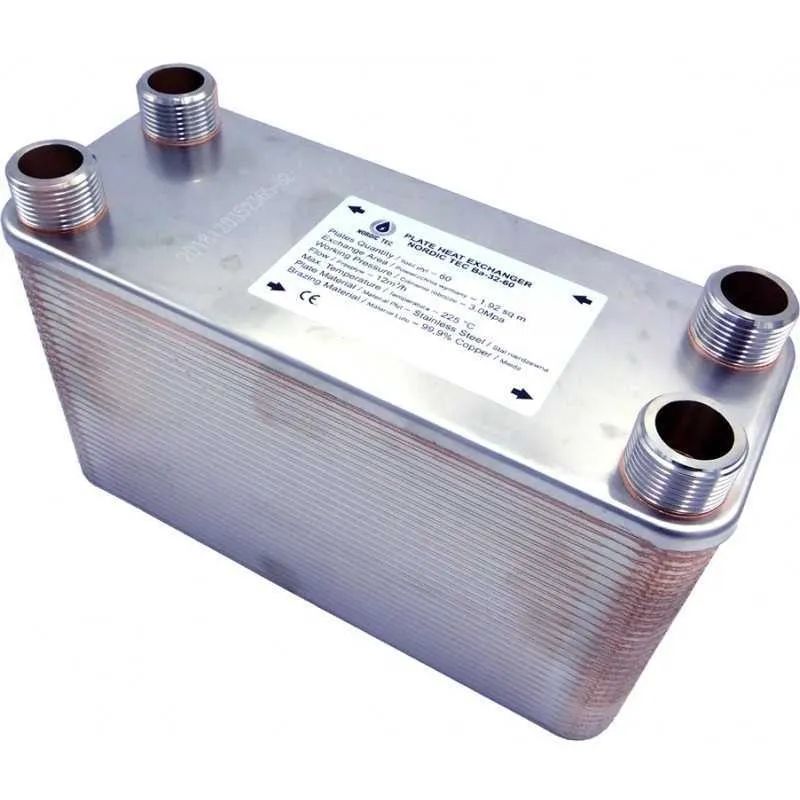

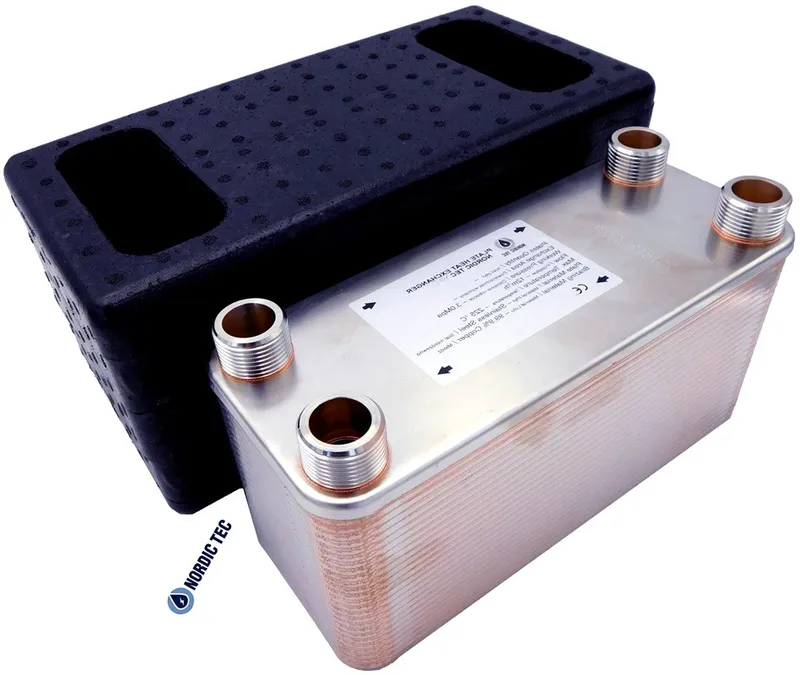

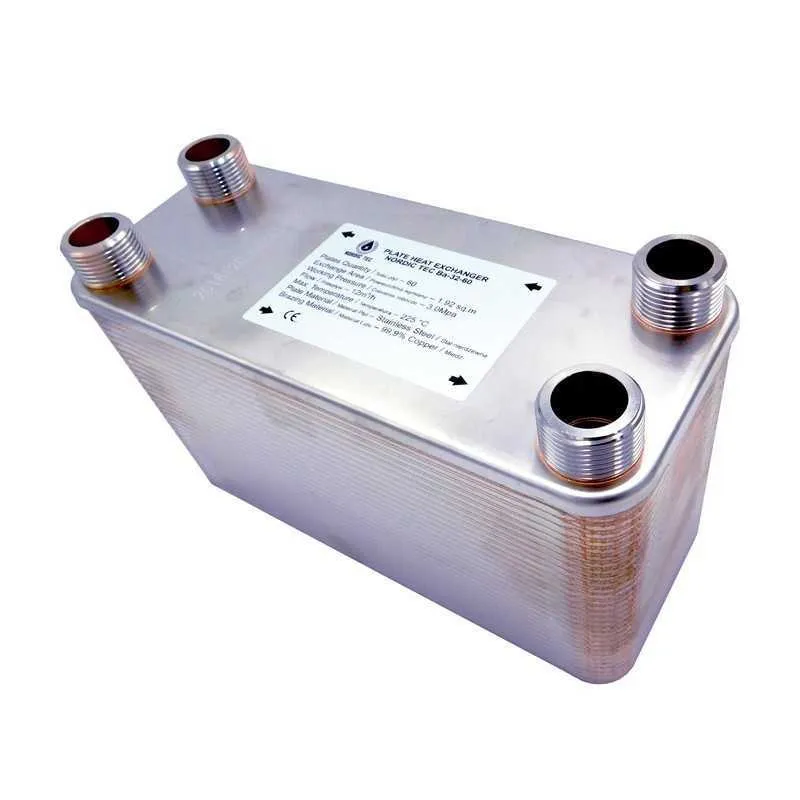

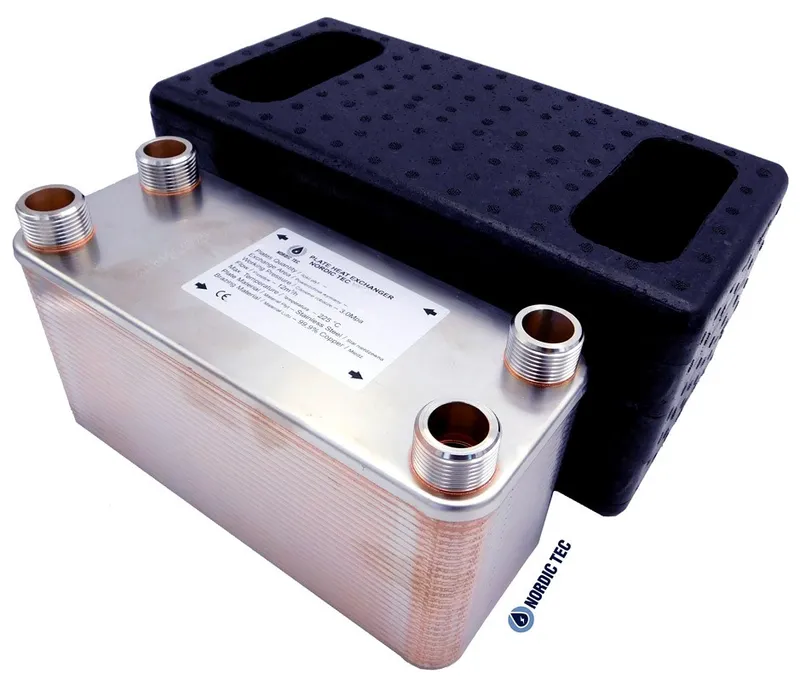

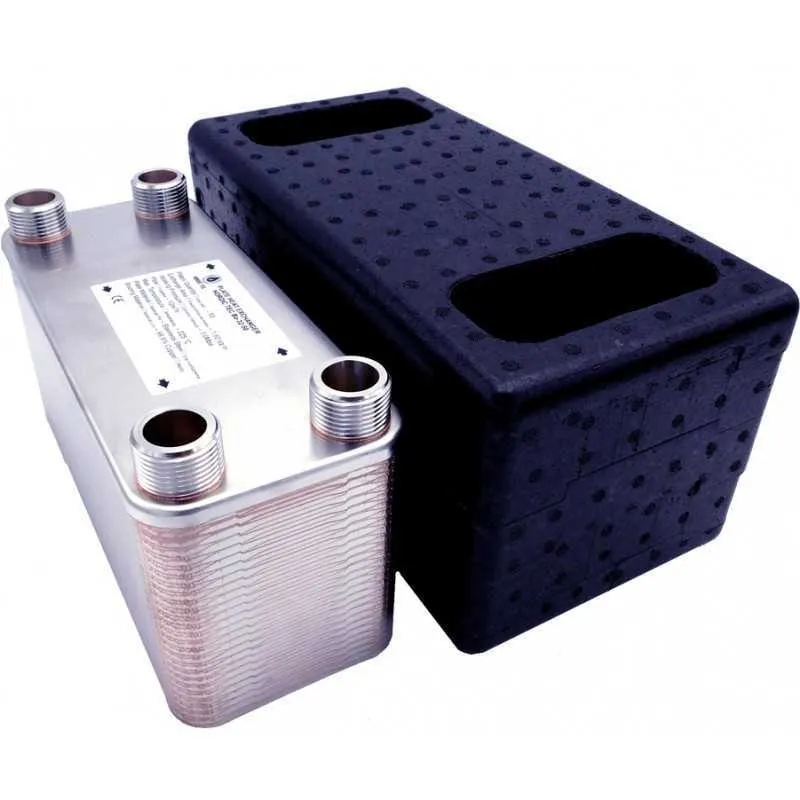

Konstrukcja wykorzystuje 110 płyt ze stali nierdzewnej S316L, połączonych lutem miedzianym. Uzupełnieniem są króćce przyłączeniowe 2" / BSP DN50 GZ oraz zwarta obudowa o wymiarach A 535 mm, B 253 mm, C 456 mm, D 174 mm, F 279 mm.

Schemat podłączenia i montaż w instalacji wymiennika Ba-115-110

Wytyczne montażowe

• Podłącz obie strony w przeciwprądzie, aby utrzymać wysoką sprawność wymiany.
• Dobierz filtrację, zawory odcinające i odpowietrzenie, by chronić kanały wymiennika i ułatwić obsługę instalacji.
• Sprawdź wydajność pomp obiegowych pod wymagany przepływ 45 m³/h oraz przyłącza 2".

Przykłady konfiguracji CO i CWU

Wymiennik może pracować między źródłem ciepła a instalacją CO, w układzie kocioł ↔ CWU, pompa ciepła ↔ obieg grzewczy, a także przy rozdzieleniu układu otwartego od zamkniętego.

Jak dobrać wymiennik Ba-115-110 do instalacji?

Kluczowe parametry doboru

• Dobór zacznij od wymaganej mocy źródła: tutaj zakres wynosi 500-880 kW.
• Uwzględnij przepływ nominalny 45 m³/h, średnicę przyłączy 2" / DN50 oraz dopuszczalne ciśnienie i temperaturę pracy.
• Znaczenie ma też różnica temperatur po obu stronach i potrzeba pełnej separacji obiegów.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższej mocy, większego przepływu albo niższych strat po stronie hydraulicznej. Jeśli porównujesz kilka wariantów, Aquaventis ułatwi dobór pod parametry konkretnego układu.

Najczęstsze pytania

Najważniejsze kwestie dotyczą sposobu działania, zastosowania oraz doboru do mocy i przepływu. Poniżej znajdziesz krótkie odpowiedzi, które pomagają szybko ocenić, czy ten model pasuje do Twojej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można rozdzielić różne części instalacji, na przykład CO i CWU albo układ otwarty i zamknięty. To typowe rozwiązanie w ogrzewnictwie i chłodnictwie.

Jak działa płytowy wymiennik ciepła?

Działa przez wymianę energii przez cienkie płyty oddzielające dwa media. Strumienie płyną po przeciwnych stronach pakietu płyt, a ciepło przechodzi przez stal nierdzewną bez mieszania obiegów. W tym modelu zastosowano stal S316L i lut miedziany.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy potrzebna jest separacja obiegów i efektywny transfer ciepła. Sprawdza się przy modernizacji instalacji, współpracy z CWU, ogrzewaniem podłogowym, pompą ciepła oraz w układach chłodniczych. Jest przydatny również przy różnych parametrach pracy po obu stronach układu.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy, przepływie, temperaturach i średnicy przyłączy. Dla tego modelu kluczowe są zakres 500-880 kW, przepływ 45 m³/h oraz przyłącza 2" / DN50. Trzeba też uwzględnić wymagany zapas wydajności i charakter pracy instalacji.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z możliwościami wymiennika. Należy sprawdzić moc układu, przepływ, temperatury robocze i średnicę przyłączy. Jeśli te wartości są właściwe, model może pracować jako element separujący obiegi.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
