Zawory trójdrożne

Zawory trójdrożne mieszające NORDIC TEC – przewodnik techniczny i oferta

Zawór trójdrożny (nazywany też zaworem trójdrogowym lub mieszaczem) to armatura, która łączy dwa strumienie wody o różnej temperaturze w jeden strumień wyjściowy o temperaturze zadanej. W instalacjach centralnego ogrzewania odpowiada za ochronę kotła przed zimnym powrotem, a w obiegach podłogowych i CWU – za utrzymanie bezpiecznej temperatury zasilania. W AquaVentis znajdziesz zawory NORDIC TEC w wersji ręcznej i termostatycznej oraz zestawy z siłownikiem Elodrive ST10.

Co to jest zawór trójdrożny? Definicja i budowa wewnętrzna

Zawór trójdrożny ma trzy przyłącza: dwa wlotowe i jedno wylotowe (w funkcji rozdzielającej – odwrotnie). Wewnątrz korpusu pracuje zawieradło obrotowe, które zmieniając położenie zmienia proporcję między strumieniem gorącym z zasilania i chłodnym z powrotu. Obrót o pełny zakres roboczy przechodzi od stanu „tylko powrót” do „tylko zasilanie”, a wszystkie stany pośrednie to właśnie mieszanie.

Korpusy zaworów w naszej ofercie są mosiężne, z profilowaną rączką w wersjach ręcznych. Zawory termostatyczne mają dodatkowo głowicę regulacyjną z PCV z nastawą temperatury: model 1/2" pracuje w zakresie 25–55°C, a modele 3/4" i 1" w zakresie 38–60°C. Zawory ręczne można w każdej chwili doposażyć w siłownik i włączyć w automatykę kotłowni.

Zasada działania zaworu trójdrożnego

Sercem układu jest sprzężenie zwrotne. Czujnik temperatury na zasilaniu obiegu przekazuje wartość do regulatora (lub głowica termostatyczna mierzy ją bezpośrednio), a ten ustawia zawieradło tak, aby domieszać odpowiednią ilość wody powrotnej. Gdy temperatura zasilania rośnie powyżej nastawy, udział powrotu się zwiększa; gdy spada – zawór otwiera się szerzej na zasilanie. Dzięki temu obieg pracuje stabilnie, bez skoków temperatury.

W wersji termostatycznej cała ta pętla jest zawarta w jednym urządzeniu – nie potrzebuje zasilania elektrycznego ani sterownika. W wersji z siłownikiem regulacja jest prowadzona przez sterownik kotła lub pogodówkę, co pozwala realizować krzywą grzewczą i harmonogramy dobowe. Siłownik ST10 jest urządzeniem trójpunktowym o napięciu 230 V i momencie 10 Nm.

Funkcja mieszania a funkcja rozdzielania przepływu

Ten sam zawór trójdrożny może pracować w dwóch trybach. W funkcji mieszającej dwa strumienie wchodzą, jeden wychodzi – to typowe zastosowanie w obiegu grzewczym. W funkcji rozdzielającej jeden strumień wchodzi i jest dzielony na dwa wyjścia, na przykład przy przełączaniu między obiegiem grzewczym a zasobnikiem CWU. Kierunek pracy określa producent w dokumentacji i należy zachować go przy montażu, bo od niego zależy szczelność i charakterystyka regulacji.

Parametry techniczne i rozmiary gwintów zaworów NORDIC TEC

Tabela poniżej zestawia asortyment tej kategorii: rozmiary przyłączy, typ regulacji i kompatybilność z siłownikiem. Dzięki temu porównasz zawory ręczne, termostatyczne i zestawy z napędem w jednym miejscu.

Model / referencja	Typ	Przyłącze	Regulacja	Siłownik
z-3DR-3/4cal	zawór trójdrożny ręczny	3/4" (DN20)	rączka, mieszanie ręczne	możliwość doposażenia w ST10

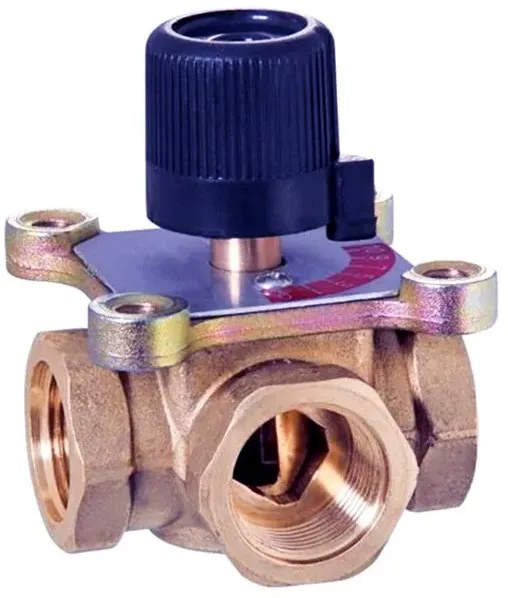

z-3DR-1cal	zawór trójdrożny ręczny	1" (DN25)	rączka, ochrona przed zimnym powrotem	możliwość doposażenia w ST10
z-3DR-5/4-cala	zawór trójdrożny mosiężny	1 1/4" (DN32)	profilowana rączka, CO i CWU	kompatybilny z ST10

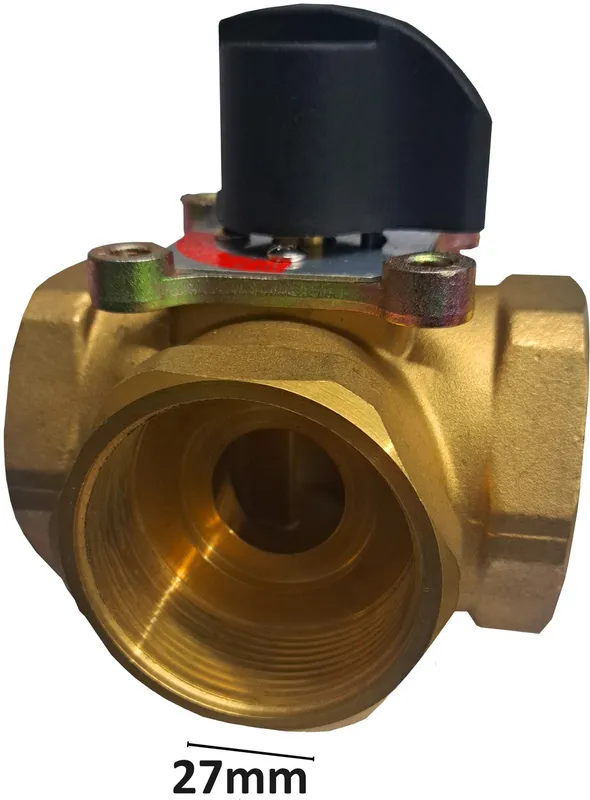

zawor-3DR-2-cale	zawór regulacyjny 3-drożny	2" (DN50)	profilowana rączka, CO i CWU	kompatybilny z ST10
z-termo-1/2	zawór trójdrożny termostatyczny	1/2"	25–55°C	nie wymaga – głowica termostatyczna
z-termo-3/4	zawór trójdrożny termostatyczny	3/4" (DN20)	38–60°C, korpus mosiężny, termostat z PCV	nie wymaga
z-termo-1"	zawór trójdrożny termostatyczny	1"	38–60°C	nie wymaga
z-3DR-1cal-SIŁ	zestaw: zawór + siłownik	1" (DN25)	sterowanie trójpunktowe	Elodrive ST10, 10 Nm, 230 V
ST10	siłownik zaworu mieszającego	do zaworów 3/4", 1", 5/4", 6/4", 2"	trójpunktowa, 230 V	produkcja niemiecka (Elodrive)

Zawór trójdrożny z siłownikiem Elodrive ST10

Siłownik ST10 to napęd trójpunktowy o momencie 10 Nm, zasilany napięciem 230 V, dedykowany do zaworów mieszających NORDIC TEC w rozmiarach 3/4", 1", 5/4", 6/4" i 2". Współpracuje zarówno z zaworami trójdrożnymi, jak i czterodrożnymi, w tym z mieszaczami stosowanymi w grupach pompowych. Sterowanie trójpunktowe oznacza dwa sygnały kierunkowe – „otwórz” i „zamknij” – co jest standardem w sterownikach kotłów i regulatorach pogodowych.

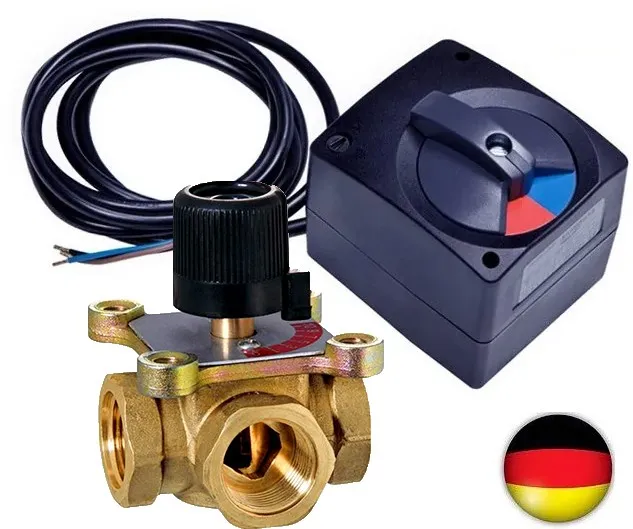

Zestaw fabryczny z-3DR-1cal-SIŁ to zawór 1" DN25 z zamontowanym siłownikiem – rozwiązanie dla instalacji, w których regulacja ma być prowadzona automatycznie od pierwszego dnia. Analogiczny zestaw dostępny jest w wersji czterodrożnej. Jeżeli planujesz sterowanie całą sekcją, sprawdź też grupy pompowe z mieszaczem, w których zawór, pompa i armatura są już zmontowane.

Zastosowanie zaworów trójdrożnych w instalacjach CO i CWU

• Ochrona kotła przed zimnym powrotem – domieszanie gorącej wody z zasilania podnosi temperaturę powrotu i ogranicza kondensację w kotłach na paliwo stałe.
• Ogrzewanie podłogowe – zawór obniża temperaturę zasilania pętli do poziomu bezpiecznego dla wylewki i posadzki.
• Ciepła woda użytkowa – zawór termostatyczny 38–60°C ustala temperaturę wody na wyjściu z zasobnika i chroni przed poparzeniem.
• Instalacje z buforem – regulacja temperatury na zasilaniu obiegów zasilanych ze zbiornika buforowego.
• Układy hybrydowe – mieszanie strumieni z dwóch źródeł ciepła o różnych temperaturach roboczych.
• Kolektory słoneczne – ograniczanie temperatury wody kierowanej do instalacji, we współpracy z grupami pompowymi solarnymi.

Precyzyjna regulacja temperatury wody w systemach grzewczych

Wybór między zaworem ręcznym, termostatycznym i z siłownikiem to wybór poziomu precyzji. Zawór ręczny ustawiasz raz, na etapie regulacji instalacji – dobrze działa tam, gdzie warunki są stałe, na przykład w prostym obiegu ochrony powrotu kotła. Zawór termostatyczny sam utrzymuje nastawę, reagując na zmiany temperatury medium, bez zasilania elektrycznego i bez sterownika.

Rozwiązanie z siłownikiem daje najwięcej: pozwala sterować temperaturą zasilania według krzywej grzewczej, harmonogramu i pomiaru zewnętrznego. Ma to znaczenie w podłogówce, gdzie bezwładność wylewki jest duża, oraz w układach z pompą ciepła, gdzie zbyt wysoka temperatura zasilania obniża sprawność. Do rozdziału na strefy stosuje się wtedy rozdzielacze ogrzewania podłogowego i CO oraz zawory i akcesoria do rozdzielaczy podłogówki.

Zawór trójdrożny czy czterodrożny – czym się różnią?

Zawór trójdrożny miesza dwa strumienie w jeden, więc reguluje temperaturę tylko po stronie zasilania obiegu. Zawór czterodrożny ma dodatkową drogę: jednocześnie miesza strumień zasilający obieg i podnosi temperaturę powrotu wracającego do źródła ciepła. Dlatego w instalacjach z kotłami na paliwo stałe, gdzie ochrona powrotu jest krytyczna, chętnie stosuje się mieszacze czterodrożne.

W praktyce: do podłogówki, CWU i obiegów z osobną ochroną powrotu wystarcza zawór trójdrożny. Do kotła zasypowego bez innej ochrony warto rozważyć wersję czterodrożną – dostępną w rozmiarach 3/4" i 1" oraz w zestawie z siłownikiem. Pełny asortyment znajdziesz w kategoriach zawory czterodrożne i zawory termostatyczne trójdrożne.

Gdzie montuje się zawór trójdrożny – przed czy za pompą?

Standardowo zawór mieszający montuje się przed pompą obiegową, patrząc w kierunku przepływu: pompa zasysa już zmieszaną wodę i tłoczy ją do obiegu. Takie rozwiązanie zapewnia stabilne warunki pracy pompy i poprawną reakcję czujnika temperatury, który umieszcza się na zasilaniu za pompą, w odległości pozwalającej na wymieszanie strumieni.

Pozostałe zasady montażu: zachowaj oznaczony przez producenta kierunek przepływu, zapewnij dostęp do rączki lub siłownika, a przed zaworem zamontuj armaturę odcinającą, żeby dało się go wymienić bez opróżniania instalacji – sprawdzą się tu zawory kulowe odcinające z termometrami. W kotłowniach z kilkoma obiegami zawór trafia zwykle za punkt rozdziału hydraulicznego, czyli za sprzęgło lub rozdzielacz hydrauliczny.

Objawy uszkodzonego zaworu trójdrożnego

• Brak reakcji obiegu na zmianę nastawy – temperatura zasilania nie zmienia się mimo ruchu rączki lub sygnału ze sterownika.
• Przegrzewanie podłogówki – zawieradło nie domyka drogi zasilania, do pętli trafia woda o pełnej temperaturze kotła.
• Zimny obieg przy gorącym kotle – zablokowane zawieradło w położeniu recyrkulacji powrotu.
• Wahania temperatury – niewłaściwie ustawione krańce siłownika lub przesunięty punkt zerowy napędu.
• Buczenie i szarpanie napędu – nadmierny opór zawieradła zapieczonego osadami mineralnymi.
• Wyciek przy trzpieniu – zużyte uszczelnienie, zwykle po długiej pracy bez ruchu zaworu.

Częstą przyczyną zapieczenia jest osad w wodzie instalacyjnej. Jeśli układ jest zasilany twardą wodą, warto sięgnąć po galwaniczne zmiękczacze i uzdatniacze wody. Pomaga też cykliczne przestawianie zaworu poza sezonem grzewczym – zapobiega osadzaniu się kamienia na zawieradle.

Zawory trójdrożne NORDIC TEC w AquaVentis

Zawory NORDIC TEC wysyłamy z magazynu w Polsce. Oferujemy zarówno pojedyncze mieszacze mosiężne w rozmiarach od 1/2" do 2", jak i gotowe zestawy z siłownikiem Elodrive ST10. Przy większych ilościach przygotowujemy indywidualną wycenę dla instalatorów i hurtowni. Pomoc w doborze rozmiaru i typu regulacji jest bezpłatna – wystarczy podać moc źródła ciepła, rodzaj obiegu i średnicę rur. Jeśli obok mieszacza dobierasz wymiennik, sprawdź płytowe wymienniki ciepła oraz wymienniki do pomp ciepła.

FAQ – zawory trójdrożne

Jak działa zawór trójdrożny?

Zawór ma trzy przyłącza i obrotowe zawieradło, które zmienia proporcję między gorącą wodą z zasilania i chłodniejszą z powrotu. Zmieszany strumień opuszcza zawór z temperaturą zadaną. W wersji termostatycznej proporcję ustala głowica reagująca na temperaturę medium, a w wersji z siłownikiem – sterownik kotła lub regulator pogodowy.

Gdzie się montuje zawór trójdrożny?

Zawór montuje się na zasilaniu obiegu grzewczego, przed pompą obiegową patrząc w kierunku przepływu, z zachowaniem oznaczonego kierunku pracy. Czujnik temperatury umieszcza się za pompą, w miejscu, gdzie strumienie są już wymieszane. W kotłowniach wieloobiegowych zawór trafia za punkt rozdziału hydraulicznego, czyli za sprzęgło lub rozdzielacz.

Czym różni się zawór trójdrożny od czterodrożnego?

Zawór trójdrożny miesza dwa strumienie w jeden i reguluje temperaturę zasilania obiegu. Zawór czterodrożny ma dodatkową drogę i jednocześnie podnosi temperaturę powrotu wracającego do źródła ciepła. Dlatego czterodrożny jest chętnie stosowany przy kotłach na paliwo stałe, gdzie ochrona powrotu przed zimną wodą ma znaczenie krytyczne.

Jakie są objawy uszkodzonego zaworu trójdrożnego?

Najczęściej: brak reakcji obiegu na zmianę nastawy, przegrzewanie podłogówki, zimny obieg przy gorącym kotle, wahania temperatury zasilania, buczenie lub szarpanie siłownika oraz wyciek przy trzpieniu. Zwykle winne jest zapieczenie zawieradła osadami mineralnymi albo rozregulowane krańce napędu, rzadziej zużyte uszczelnienie.

Jaki rozmiar zaworu trójdrożnego wybrać?

Rozmiar dobiera się do średnicy rur obiegu i wymaganego przepływu. W ofercie mamy zawory 1/2", 3/4" (DN20), 1" (DN25), 1 1/4" (DN32) i 2" (DN50). Zaniżenie średnicy podnosi opory hydrauliczne i obciąża pompę, a przewymiarowanie pogarsza precyzję regulacji – warto trzymać się średnicy instalacji.

Czy do zaworu ręcznego można dołożyć siłownik?

Tak. Siłownik Elodrive ST10 o momencie 10 Nm i napięciu 230 V jest przewidziany do zaworów mieszających NORDIC TEC w rozmiarach 3/4", 1", 5/4", 6/4" i 2" – zarówno trójdrożnych, jak i czterodrożnych. Można więc rozpocząć od zaworu ręcznego i później włączyć obieg w automatykę, albo od razu wybrać gotowy zestaw 1" z siłownikiem.
