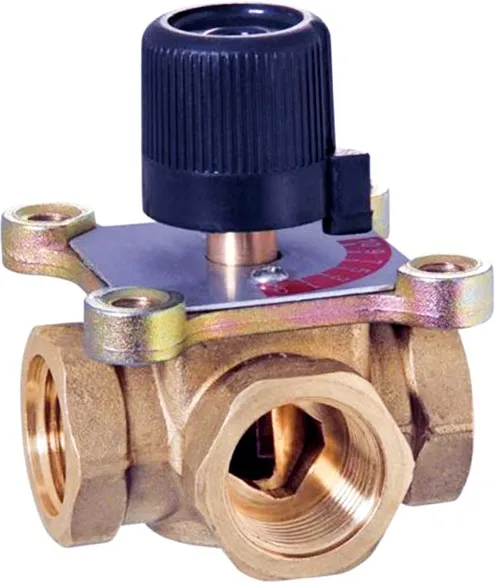

Zawór trójdrożny 1 1/4 cala DN32

Zawór trójdrożny 1 1/4 cala DN32 – do czego służy i w jakiej instalacji sprawdzi się najlepiej

Zawór trójdrożny 1 1/4 cala DN32 to zawór trójdrożny mieszający do regulacji temperatury czynnika w instalacjach C.O. i wybranych układach CWU. W tej wersji oferuje przyłącze 1 1/4" GW, średnicę DN32 i pracę do 110°C przy ciśnieniu do 10 bar. To praktyczne rozwiązanie do obiegów wymagających stabilnego mieszania oraz możliwości obsługi ręcznej lub rozbudowy o siłownik.

To element armatury do mieszania strumieni czynnika i regulacji temperatury w instalacji grzewczej. Zawór trójdrożny mieszający z przyłączem 1 1/4" GW i średnicą DN32 sprawdza się w układach C.O., gdzie potrzebna jest kontrola temperatury zasilania lub ochrona powrotu. Model może pracować ręcznie, a opcjonalnie współpracować z siłownikiem. Maksymalna temperatura pracy wynosi 110°C, a zalecane ciśnienie robocze do 10 bar.

Specyfikacja techniczna zaworu Zawór trójdrożny 1 1/4 cala DN32

Model	Zawór trójdrożny 1 1/4 cala DN32
Przyłącze	1 1/4" GW
Przyłącza - DN	DN32
Materiał korpusu	mosiądz Ms58
Kąt obrotu	90°
Maks. ciśnienie robocze	do 10 bar
Temperatura robocza	do 110°C

Specyfikacja techniczna i zasada działania zaworu Zawór trójdrożny 1 1/4 cala DN32

Jak działa zawór trójdrożny mieszający?

Model pracuje jako zawór mieszający. Jego zadaniem jest łączenie dwóch strumieni czynnika o różnych temperaturach tak, aby na wyjściu uzyskać parametr odpowiedni dla danego obiegu. W typowym układzie porty A i B doprowadzają medium, a port AB odbiera strumień po zmieszaniu. Zmiana położenia elementu roboczego pozwala regulować proporcje mieszania i dopasować temperaturę do wymagań instalacji.

Budowa, materiał i sposób sterowania

Korpus wykonano z mosiądzu Ms58, co zapewnia trwałość w pracy instalacyjnej. Zawór ma kąt obrotu 90° i jest przystosowany do pracy przy temperaturze do 110°C oraz ciśnieniu do 10 bar. Obsługa może być ręczna, a w razie potrzeby element armatury można uzupełnić o kompatybilny siłownik elektryczny dostępny opcjonalnie.

Parametry techniczne zaworu Zawór trójdrożny 1 1/4 cala DN32

• Marka: Aquaventis
• Model: Zawór trójdrożny 1 1/4 cala DN32
• Typ zaworu: trójdrożny
• Funkcja pracy: mieszający
• Przyłącze: 1 1/4" GW
• Średnica nominalna: DN32
• Materiał korpusu: mosiądz Ms58
• Maksymalna temperatura pracy: 110°C
• Maksymalne ciśnienie pracy: 10 bar
• Sposób sterowania: ręczne, opcjonalnie z siłownikiem
• Kompatybilność z siłownikiem: tak, opcjonalnie
• Kąt obrotu: 90°

Najważniejsze korzyści zaworu Zawór trójdrożny 1 1/4 cala DN32

• Stabilizacja temperatury obiegu – ułatwia ustawienie właściwej temperatury czynnika dla instalacji grzewczej.
• Ochrona źródła ciepła – pomaga ograniczyć ryzyko zjawiska zimnego powrotu w układzie.
• Łatwiejsza regulacja stref instalacji – pozwala dopasować parametry wybranych części systemu.
• Kompaktowa forma – niewielkie urządzenie łatwo wkomponować w nowoczesny układ C.O.
• Gotowość do automatyzacji – zawór można wyposażyć w opcjonalny siłownik elektryczny.

Zastosowanie w instalacji zaworu Zawór trójdrożny 1 1/4 cala DN32

• Układy ogrzewania podłogowego – po doborze średnicy 1 1/4" i zgodności z wymaganym sposobem mieszania.
• Obiegi grzejnikowe – gdy potrzebna jest regulacja temperatury zasilania dla DN32.
• Ochrona powrotu kotła – w instalacjach, w których ważne jest ograniczenie zimnego powrotu.
• Układy mieszające C.O. – tam, gdzie konieczne jest sterowanie temperaturą w poszczególnych obiegach.
• Wybrane instalacje CWU – jeśli projekt układu przewiduje zastosowanie zaworu trójdrożnego o takim przyłączu.

Dobór i parametryzacja przed zakupem zaworu Zawór trójdrożny 1 1/4 cala DN32

Jak dobrać średnicę i DN?

Najpierw sprawdź zgodność przyłącza z instalacją: tutaj jest to 1 1/4" GW oraz DN32. W praktyce średnica zaworu powinna odpowiadać średnicy obiegu i założeniom projektowym całego systemu. Warto też potwierdzić, czy potrzebujesz funkcji mieszającej oraz czy parametry pracy do 110°C i 10 bar odpowiadają warunkom instalacji.

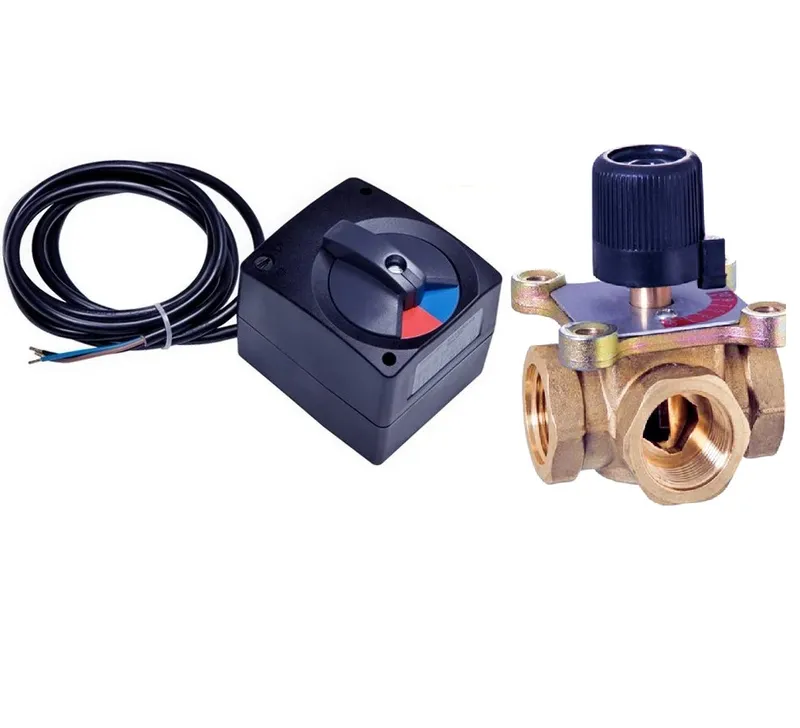

Kiedy wybrać wersję z siłownikiem?

Wersję z siłownikiem warto rozważyć wtedy, gdy układ ma pracować automatycznie i reagować na zmiany temperatury bez ręcznej regulacji. Jeśli instalacja ma być zintegrowana z automatyką, przed zakupem sprawdź zgodność zaworu z planowanym napędem. Do podłogówki zwykle wybiera się rozwiązania zapewniające precyzyjne mieszanie i możliwość współpracy ze sterowaniem.

Montaż i podłączenie zaworu Zawór trójdrożny 1 1/4 cala DN32

Gdzie powinien być zamontowany zawór trójdrożny?

Zawór zwykle montuje się w układzie mieszającym tam, gdzie trzeba kontrolować temperaturę czynnika kierowanego do obiegu. Oznaczenia A, B i AB należy odczytać zgodnie z funkcją mieszania i kierunkiem przepływu przewidzianym w schemacie instalacji. W zależności od projektu element może pracować na zasilaniu lub powrocie. Jeśli stosowany jest siłownik, trzeba zachować zgodność mechaniczną i elektryczną z wybranym sterowaniem.

Najczęstsze pytania

Jak działa zawór mieszający trójdrożny?

Tak, jego zadaniem jest mieszanie dwóch strumieni czynnika, aby uzyskać wymaganą temperaturę w obiegu. Medium dopływa przez porty A i B, a po zmieszaniu opuszcza zawór przez port AB. Ustawienie elementu roboczego zmienia proporcje strumieni i wpływa na temperaturę zasilania.

Najczęściej montuje się go w układzie mieszającym instalacji C.O. Dokładne miejsce zależy od schematu obiegu i kierunku przepływu. Trzeba też zachować zgodność oznaczeń portów oraz funkcji zaworu.

Czy warto montować zawór mieszający?

Tak, poprawia kontrolę temperatury i wspiera stabilną pracę instalacji. Może też pomóc w ochronie źródła ciepła przed zbyt niską temperaturą powrotu. To ważny element w nowoczesnych układach grzewczych.

Kiedy wybrać zawór trójdrożny z siłownikiem?

Warto wtedy, gdy chcesz zautomatyzować regulację temperatury. Siłownik sprawdza się w instalacjach współpracujących ze sterownikiem i tam, gdzie parametry obiegu zmieniają się często. Przy prostszych układach wystarczająca może być obsługa ręczna.

Jak dobrać rozmiar 3/4 cala lub 1 cal do instalacji?

Najpierw trzeba dopasować przyłącze i DN do średnicy przewodów oraz wymagań obiegu. W tym modelu zastosowano 1 1/4" i DN32, więc jest przeznaczony do większych przekrojów niż warianty 3/4" czy 1". Dobór powinien uwzględniać także funkcję zaworu oraz parametry pracy instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
