Zawór czterodrożny 3/4 cala DN20

Zawór czterodrożny 3/4 cala DN20 – do czego służy i w jakiej instalacji sprawdzi się najlepiej

Zawór czterodrożny 3/4 cala DN20 to element armatury do mieszania czynnika w instalacjach grzewczych, wyposażony w przyłącze 3/4" GW, DN20 i KVS 8. Sprawdza się tam, gdzie liczy się kontrola temperatury obiegu, praca do 110°C przy ciśnieniu do 10 bar oraz możliwość późniejszej współpracy z siłownikiem 10 Nm.

To zawór do mieszania czynnika w instalacji grzewczej, przeznaczony do układów wymagających regulacji temperatury zasilania i powrotu. Jako zawór trójdrożny mieszający w ujęciu intencji zakupowej użytkownika odpowiada na potrzebę doboru armatury do C.O. z przyłączem 3/4" GW, średnicą DN20, obsługą ręczną lub współpracą z siłownikiem oraz pracą do 110°C przy ciśnieniu do 10 bar.

Specyfikacja techniczna zaworu Zawór czterodrożny 3/4 cala DN20

Model	Zawór czterodrożny 3/4 cala DN20
Przyłącze	3/4" GW
Przyłącza - DN	DN20
Materiał korpusu	mosiądz Ms58
Kąt obrotu	90°
Maks. ciśnienie robocze	do 10 bar
Temperatura robocza	do 110°C
KVS	8
Kompatybilny siłownik automatyczny	10 Nm

Specyfikacja techniczna i zasada działania zaworu Zawór czterodrożny 3/4 cala DN20

Jak działa zawór trójdrożny mieszający?

Model pracuje jako zawór mieszający czterodrożny, czyli łączy strumienie czynnika w celu uzyskania wymaganej temperatury w obiegu. W praktyce zmiana położenia elementu roboczego kieruje przepływ między portami instalacji i pozwala regulować proporcje czynnika cieplejszego oraz chłodniejszego. Dzięki temu można stabilizować temperaturę w układzie grzewczym i wspierać ochronę powrotu.

Budowa, materiał i sposób sterowania

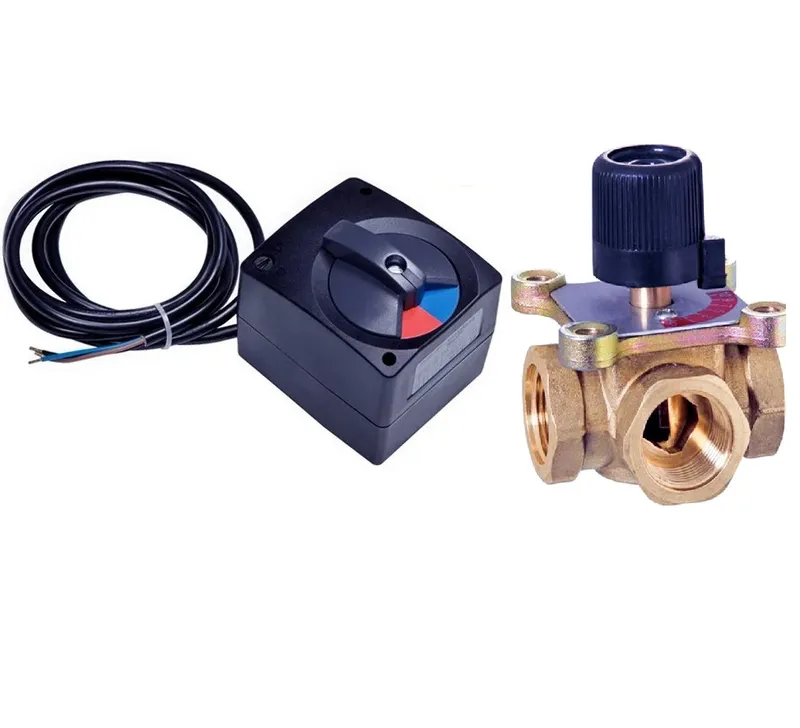

Korpus wykonano z mosiądzu Ms58, co zapewnia trwałość w typowych zastosowaniach instalacyjnych. Zawór ma kąt obrotu 90°, KVS 8, zalecaną temperaturę roboczą do 110°C oraz zalecane ciśnienie robocze do 10 bar. Może być obsługiwany ręcznie, a także współpracować z siłownikiem automatycznym o momencie 10 Nm, co ułatwia integrację z automatyką grzewczą.

Parametry techniczne zaworu Zawór czterodrożny 3/4 cala DN20

• Marka: Aquaventis
• Model: zawór czterodrożny 3/4 cala DN20
• Typ: zawór czterodrożny mieszający
• Przyłącze: 3/4" GW
• Średnica nominalna: DN20
• KVS: 8
• Materiał korpusu: mosiądz Ms58
• Temperatura robocza: do 110°C
• Ciśnienie robocze: do 10 bar
• Kąt obrotu: 90°
• Sterowanie: ręczne lub z siłownikiem
• Kompatybilność z siłownikiem: 10 Nm

Najważniejsze korzyści zaworu Zawór czterodrożny 3/4 cala DN20

• Stabilizacja temperatury obiegu – zawór umożliwia mieszanie czynnika zgodnie z potrzebami instalacji.
• Dopasowanie do standardowych połączeń – przyłącze 3/4" GW i DN20 ułatwiają dobór do wielu układów C.O.
• Praca w wymagających warunkach – parametry do 110°C i 10 bar odpowiadają typowym zastosowaniom grzewczym.
• Trwały korpus – wykonanie z mosiądzu Ms58 wspiera odporność eksploatacyjną.
• Gotowość do automatyzacji – możliwa współpraca z siłownikiem 10 Nm pozwala rozbudować układ sterowania.

Zastosowanie w instalacji zaworu Zawór czterodrożny 3/4 cala DN20

• Instalacja C.O. – gdy wymagane jest przyłącze 3/4 cala i DN20.
• Ogrzewanie podłogowe – w układach mieszających, jeśli dobór przepływu odpowiada KVS 8.
• Obieg grzejnikowy – tam, gdzie potrzebna jest regulacja temperatury czynnika przy DN20.
• Ochrona powrotu kotła – w instalacjach wykorzystujących zawór mieszający o pracy do 110°C.
• Układy z automatyką grzewczą – po dopasowaniu siłownika o momencie 10 Nm.

Dobór i parametryzacja przed zakupem zaworu Zawór czterodrożny 3/4 cala DN20

Jak dobrać średnicę i DN?

Najpierw porównaj przyłącze instalacji z gwintem 3/4" GW oraz średnicę nominalną DN20. Następnie sprawdź, czy KVS 8 odpowiada wymaganemu przepływowi w obiegu oraz czy warunki pracy nie przekraczają 110°C i 10 bar. W układach mieszających ważna jest też zgodność funkcji zaworu z projektem instalacji.

Kiedy wybrać wersję z siłownikiem?

Siłownik warto dobrać wtedy, gdy instalacja ma pracować automatycznie i reagować na zmienne warunki. Ten model współpracuje z siłownikiem 10 Nm. Do podłogówki zwykle wybiera się zawór zapewniający precyzyjne mieszanie i możliwość integracji z automatyką.

Montaż i podłączenie zaworu Zawór czterodrożny 3/4 cala DN20

Gdzie powinien być zamontowany zawór trójdrożny?

Zawór montuje się zwykle w układzie mieszającym instalacji C.O., zgodnie z kierunkiem przepływu i schematem przewidzianym dla danej aplikacji. Oznaczenia portów należy odczytać bezpośrednio na korpusie i dopasować do funkcji zasilania oraz powrotu w obiegu. Przy współpracy z siłownikiem trzeba zachować zgodność momentu 10 Nm oraz sterowania z zastosowaną automatyką.

Najczęstsze pytania

Jak działa zawór mieszający trójdrożny?

Działa przez mieszanie strumieni czynnika do wymaganej temperatury obiegu. Ustawienie elementu roboczego zmienia proporcje przepływu między drogami zaworu, dzięki czemu można kontrolować temperaturę zasilania instalacji. W praktyce poprawia to stabilność pracy układu grzewczego.

Powinien być zamontowany w miejscu przewidzianym przez schemat układu mieszającego. Najczęściej pracuje w instalacji C.O. na odcinku odpowiedzialnym za regulację temperatury zasilania lub ochronę powrotu. Kluczowe jest zachowanie właściwego kierunku przepływu i oznaczeń portów na korpusie.

Czy warto montować zawór mieszający?

Tak, jeśli chcesz kontrolować temperaturę czynnika w obiegu. Zawór poprawia stabilność pracy instalacji, ułatwia dopasowanie parametrów do ogrzewania podłogowego lub grzejnikowego i może wspierać ochronę źródła ciepła. To praktyczny element w układach wymagających regulacji mieszania.

Kiedy wybrać zawór trójdrożny z siłownikiem?

Wersję z siłownikiem warto wybrać wtedy, gdy potrzebna jest automatyczna regulacja. Dotyczy to szczególnie instalacji współpracujących ze sterowaniem i zmiennym zapotrzebowaniem na temperaturę obiegu. Ten model można dopasować do siłownika o momencie 10 Nm.

Jak dobrać rozmiar 3/4 cala lub 1 cal do instalacji?

Rozmiar dobiera się na podstawie przyłącza, średnicy nominalnej i wymaganego przepływu. Dla tego modelu są to 3/4" GW, DN20 i KVS 8, więc te wartości trzeba porównać z parametrami obiegu. Oprócz średnicy sprawdź też dopuszczalną temperaturę pracy do 110°C i ciśnienie do 10 bar.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
