Zawór trójdrożny 2 cale - trójdrogowy 2" DN50 - wyprzedaż

Zawór trójdrożny 2 cale - trójdrogowy 2" DN50 – do czego służy i w jakiej instalacji sprawdzi się najlepiej

Zawór trójdrożny 2" DN50 to zawór trójdrożny mieszający do regulacji temperatury czynnika w instalacjach C.O. i wybranych układach CWU. W tej wersji oferuje przyłącze 2" GW, średnicę DN50, Kvs 20 i pracę do 110°C przy ciśnieniu do 10 bar. To praktyczny wybór do obiegów wymagających stabilnego mieszania i możliwości rozbudowy o automatykę.

To element armatury do mieszania strumieni i regulacji temperatury w instalacji grzewczej. Model z przyłączem 2" GW i średnicą DN50 sprawdzi się tam, gdzie potrzebna jest kontrola temperatury w obiegu C.O., przy pracy ręcznej lub po doposażeniu w siłownik. Maksymalna temperatura pracy wynosi 110°C, a zalecane ciśnienie robocze to do 10 bar.

Specyfikacja techniczna

Model	Zawór trójdrożny 2 cale - trójdrogowy 2" DN50
Przyłącza	2" GW
Przyłącza - DN	DN50
Średnica otworu przepustowego	27 mm
Kvs	20
Materiał	mosiądz Ms58
Kąt obrotu	90 stopni
Maks. ciśnienie robocze	do 10 bar
Maks. temperatura pracy	do 110°C

Specyfikacja techniczna i zasada działania

Jak działa zawór trójdrożny mieszający?

Model pracuje jako zawór mieszający. Jego zadaniem jest łączenie dwóch strumieni czynnika o różnych temperaturach w taki sposób, aby uzyskać żądaną temperaturę na wyjściu obiegu. W praktyce ustawienie elementu obrotowego zmienia proporcje przepływu pomiędzy portami A, B i AB, co pozwala dopasować temperaturę zasilania do wymagań instalacji.

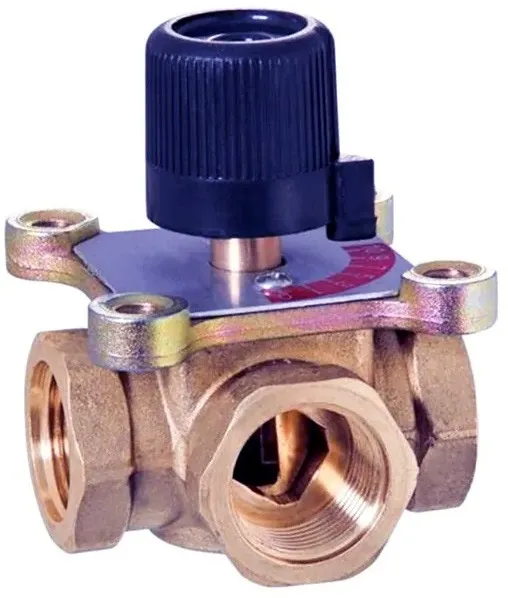

Budowa, materiał i sposób sterowania

Korpus wykonano z mosiądzu Ms58, co zapewnia trwałość w typowych zastosowaniach grzewczych. Zawór ma przyłącza 2" GW, średnicę otworu przepustowego 27 mm, współczynnik Kvs 20 oraz kąt obrotu 90 stopni. Może pracować w obsłudze ręcznej, a opcjonalnie jest kompatybilny z siłownikiem, co ułatwia włączenie go do automatyki instalacji.

Parametry techniczne

• Marka: Aquaventis
• Model: zawór trójdrożny 2" DN50
• Typ zaworu: trójdrożny mieszający
• Przyłącze: 2" GW
• Średnica nominalna: DN50
• Średnica otworu przepustowego: 27 mm
• Kvs: 20
• Materiał korpusu: mosiądz Ms58
• Maksymalna temperatura pracy: 110°C
• Maksymalne ciśnienie robocze: 10 bar
• Liczba dróg: 3

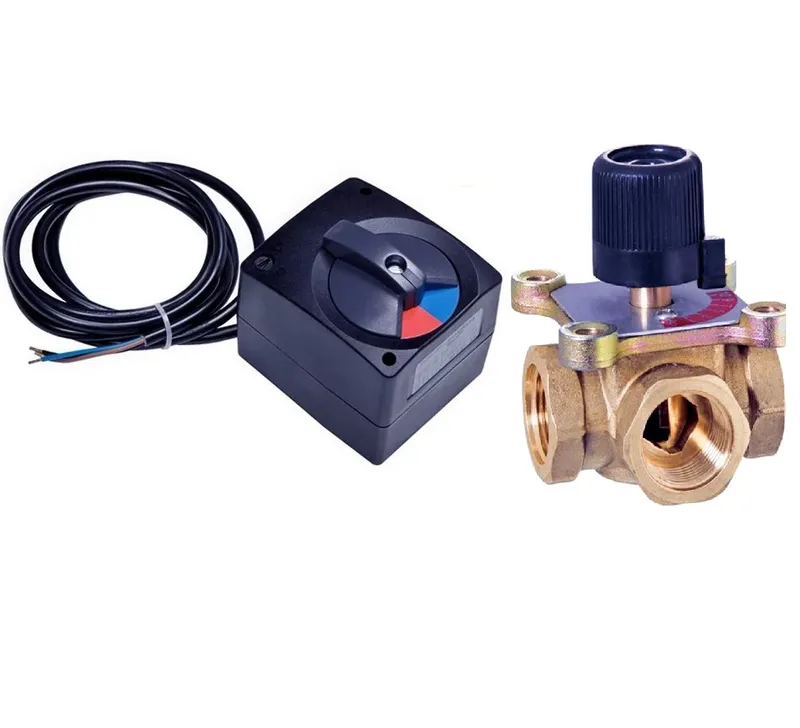

• Sposób sterowania: ręczne, opcjonalnie z siłownikiem
• Kompatybilność z siłownikiem: tak, opcjonalnie
• Kąt obrotu: 90 stopni

Najważniejsze korzyści

• Stabilizacja temperatury obiegu – umożliwia płynne mieszanie strumieni i dopasowanie temperatury zasilania do potrzeb instalacji.
• Gotowość do automatyzacji – zawór można doposażyć w siłownik, co ułatwia współpracę z automatyką grzewczą.
• Dopasowanie do większych średnic – przyłącze 2" GW i DN50 odpowiada instalacjom wymagającym większego przekroju armatury.
• Odporność na warunki pracy – korpus z mosiądzu Ms58 pracuje przy temperaturze do 110°C i ciśnieniu do 10 bar.
• Prosta regulacja – obrót w zakresie 90 stopni pozwala wygodnie ustawiać pozycję mieszania.

Zastosowanie w instalacji

• Układy mieszające C.O. – pod warunkiem zgodności przyłącza 2" i DN50 z średnicą instalacji.
• Obiegi grzejnikowe – gdy potrzebna jest regulacja temperatury czynnika przy większym przekroju armatury.
• Instalacje ogrzewania podłogowego – jeśli projekt wymaga zaworu mieszającego o parametrach 2" GW, DN50 i Kvs 20.
• Ochrona temperatury w obiegach zasilania – tam, gdzie istotne jest mieszanie gorącego i chłodniejszego strumienia.
• Wybrane układy CWU – wyłącznie wtedy, gdy rozwiązanie jest zgodne z założeniami konkretnej instalacji.

Dobór i parametryzacja przed zakupem

Jak dobrać średnicę i DN?

Najpierw sprawdź zgodność przyłącza 2" GW oraz średnicy nominalnej DN50 z instalacją. Następnie porównaj wymagany przepływ z wartością Kvs 20 i upewnij się, że parametry pracy układu nie przekraczają 110°C oraz 10 bar.

Kiedy wybrać wersję z siłownikiem?

Wersja z siłownikiem będzie dobrym wyborem, gdy instalacja ma pracować automatycznie i wymaga częstej korekty temperatury. Do podłogówki zwykle wybiera się zawór zapewniający precyzyjne mieszanie i zgodność z automatyką, dlatego przed zakupem warto potwierdzić kompatybilność siłownika z korpusem zaworu.

Montaż i podłączenie

Gdzie powinien być zamontowany zawór trójdrożny?

Zawór zwykle montuje się w układzie mieszającym tam, gdzie ma regulować temperaturę czynnika w danym obiegu. Oznaczenia A, B i AB należy odczytywać zgodnie ze schematem instalacji, ponieważ od nich zależy prawidłowy kierunek mieszania. Jeśli zawór współpracuje z siłownikiem, trzeba zachować zgodność elementów sterujących i sposobu podłączenia z wymaganiami danego układu.

Najczęstsze pytania

Jak działa zawór mieszający trójdrożny?

Działa przez mieszanie dwóch strumieni czynnika w celu uzyskania wymaganej temperatury. Ustawienie elementu obrotowego zmienia proporcje przepływu pomiędzy portami A, B i AB. Dzięki temu można regulować temperaturę zasilania obiegu grzewczego bez zmiany parametrów źródła ciepła.

Powinien być zamontowany w miejscu przewidzianym dla układu mieszającego. Najważniejsze jest zachowanie zgodności z kierunkiem przepływu i oznaczeniami portów A, B, AB według schematu instalacji. O tym, czy pracuje na zasilaniu czy powrocie, decyduje projekt konkretnego obiegu.

Czy warto montować zawór mieszający?

Tak, jeśli chcesz kontrolować temperaturę w obiegu grzewczym. Zawór poprawia stabilność pracy instalacji i ułatwia dopasowanie parametrów do ogrzewania podłogowego lub grzejnikowego. Jest też dobrym punktem wyjścia do późniejszej automatyzacji sterowania.

Kiedy wybrać zawór trójdrożny z siłownikiem?

Wybierz wersję z siłownikiem, gdy potrzebujesz automatycznej regulacji temperatury. To przydatne szczególnie w instalacjach, w których nastawy często się zmieniają albo zawór ma współpracować ze sterownikiem. W tym modelu przewidziano możliwość zastosowania siłownika opcjonalnie.

Jak dobrać rozmiar zaworu do instalacji?

Dobór zaczyna się od zgodności przyłącza i DN z instalacją. W tym przypadku należy potwierdzić, że wymagane są przyłącza 2" GW oraz DN50, a przepływ odpowiada wartości Kvs 20. Trzeba też sprawdzić, czy układ pracuje w granicach do 110°C i do 10 bar.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
