Izolacje wymienników ciepła

Izolacje wymienników ciepła NORDIC TEC – otuliny do serii Ba

W tej kategorii AquaVentis znajdziesz izolacje wymienników ciepła dedykowane płytowym wymiennikom NORDIC TEC: gotowe, dwuczęściowe otuliny formowane pod konkretne serie i konkretne warianty liczby płyt. Obsługujemy serie Ba-12 (191×73 mm), Ba-16 (220×90 mm), Ba-23 (315×73 mm), Ba-27 i Ba-32 (286×116 mm) oraz Ba-60 (526×124 mm). Materiały to sztywna pianka polipropylenowa (w części modeli czarna) oraz poliuretan. Izolacja to nie ozdoba kotłowni – to element, który decyduje o tym, ile ciepła wymiennik oddaje do odbiornika, a ile do pomieszczenia technicznego.

Funkcja izolacji termicznej w ograniczaniu strat energii

Płytowy wymiennik ciepła ma bardzo niekorzystny stosunek powierzchni zewnętrznej do objętości czynnika. Cały pakiet płyt to w praktyce metalowy blok o wysokiej przewodności, wypełniony wodą o temperaturze zasilania. Bez otuliny cała powierzchnia zewnętrzna pracuje jak mały grzejnik konwekcyjny: oddaje ciepło do powietrza przez konwekcję i promieniowanie, przez całą dobę, także wtedy, gdy pompa stoi i układ tylko utrzymuje temperaturę.

Otulina zamyka ten obieg. Pianka polipropylenowa i poliuretan mają niską przewodność cieplną i strukturę komórkową, która blokuje ruch powietrza wokół korpusu. Zamiast swobodnej konwekcji przy gorącej stali dostajesz warstwę stagnującego gazu w zamkniętych porach. Skutek jest podwójny: mniejsze straty postojowe i bardziej stabilna temperatura na wyjściu wymiennika, co ułatwia pracę automatyce i regulacji pogodowej.

Wpływ izolacji na sprawność energetyczną wymiennika płytowego

Sprawność węzła z wymiennikiem ocenia się po tym, jaka część energii pobranej ze strony pierwotnej trafia do obiegu wtórnego. Każdy wat oddany do kotłowni to strata, chyba że pomieszczenie faktycznie trzeba dogrzewać – co w większości nowych instalacji nie jest prawdą. Im wyższa temperatura zasilania i im dłuższe okresy postoju, tym większe znaczenie otuliny: w układach solarnych, przy kotłach na paliwo stałe i w węzłach ogrzewania miejskiego różnica jest odczuwalna, w niskotemperaturowej podłogówce – mniejsza, ale nadal realna.

Izolacja działa również w drugą stronę. Gdy wymiennik pracuje na chłodzie – w układach z wymiennikami do pomp ciepła, w chłodzeniu pasywnym czy przy wymiennikach do freonu – zimna powierzchnia korpusu wykrapla wilgoć z powietrza. Woda kondensacyjna skapuje na posadzkę, zawilgaca kołki wspornika i sprzyja korozji osprzętu. Szczelna otulina odsuwa punkt rosy od metalu i eliminuje ten problem u źródła.

Katalog izolacji NORDIC TEC – otuliny do sześciu serii Ba

Nasz katalog obejmuje kilkadziesiąt pozycji, ale logika jest jedna: izolację dobierasz po serii wymiennika i po liczbie płyt. Seria decyduje o wymiarach przekroju (np. 191×73 mm dla Ba-12), liczba płyt – o grubości pakietu. Dlatego jedna otulina obsługuje zwykle kilka wariantów o zbliżonej głębokości, a większe pakiety wymagają osobnych indeksów.

• Seria Ba-12 (191×73 mm) – IZ-Ba-12-20 (do Ba-12-12 i Ba-12-20, w tym wersji z kanałami 3/4" i 1/2"), IZ-Ba-12-30, IZ-Ba-12-50 (do Ba-12-40 i Ba-12-50), IZ-Ba-12-60.
• Seria Ba-16 (220×90 mm) – IZ-Ba-16-34 obsługująca warianty od 12 do 34 płyt oraz IZ-Ba-16-40/50/60 dla pakietów od 32 do 60 płyt.
• Seria Ba-23 (315×73 mm) – IZ-Ba-23-30 (Ba-23-12 SLIM, Ba-23-20, Ba-23-30), IZ-Ba-23-40, IZ-Ba-23-50/60, IZ-Ba-23-70.
• Serie Ba-27 i Ba-32 (286×116 mm) – wspólne otuliny IZ-Ba-27/32-30, -50, -60 i -80, obsługujące pakiety od 15 do 80 płyt.
• Seria Ba-60 (526×124 mm) – IZ-Ba-60-30 (20 i 30 płyt), IZ-Ba-60-50 (40 i 50 płyt), IZ-Ba-60-60, IZ-Ba-60-70/80, IZ-Ba-60-100 (90 i 100 płyt).

Samo urządzenie znajdziesz w kategorii płytowe wymienniki ciepła, a jeśli dobierasz po wielkości pakietu, przydatne jest zestawienie wymienników wg powierzchni wymiany.

Tabela doboru: seria, wymiar korpusu, materiał

Referencja izolacji	Seria wymiennika	Wymiar korpusu	Obsługiwane warianty płyt	Materiał
IZ-Ba-12-20	Ba-12	191×73 mm	12, 20	Sztywna pianka polipropylenowa
IZ-Ba-12-30	Ba-12	191×73 mm	30	Polipropylen
IZ-Ba-12-50	Ba-12	191×73 mm	40, 50	Poliuretan
IZ-Ba-12-60	Ba-12	191×73 mm	60	Poliuretan
IZ-Ba-16-34	Ba-16	220×90 mm	12–34	Poliuretan
IZ-Ba-16-40/50/60	Ba-16	220×90 mm	32–60	Polipropylen, czarny
IZ-Ba-23-30	Ba-23	315×73 mm	12 SLIM, 20, 30	Polipropylen, czarny

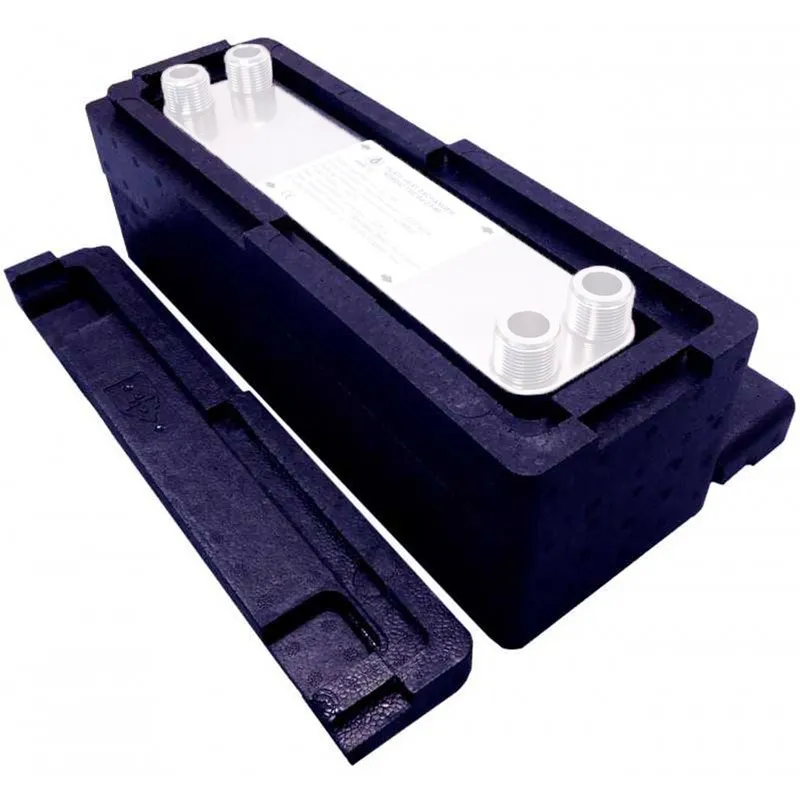

IZ-Ba-23-40	Ba-23	315×73 mm	40	Poliuretan
IZ-Ba-23-50/60	Ba-23	315×73 mm	50, 60	Polipropylen
IZ-Ba-23-70	Ba-23	315×73 mm	70	Polipropylen
IZ-Ba-27/32-30	Ba-27, Ba-32	286×116 mm	15, 20, 30	Pianka polipropylenowa
IZ-Ba-27/32-50	Ba-27, Ba-32	286×116 mm	40, 50	Pianka polipropylenowa
IZ-Ba-27/32-60	Ba-27, Ba-32	286×116 mm	60	Polipropylen
IZ-Ba-27/32-80	Ba-27, Ba-32	286×116 mm	70, 80	Polipropylen
IZ-Ba-60-30	Ba-60	526×124 mm	20, 30	Pianka polipropylenowa, czarna
IZ-Ba-60-50	Ba-60	526×124 mm	40, 50	Pianka polipropylenowa, czarna
IZ-Ba-60-60	Ba-60	526×124 mm	60 (przyłącze 1 1/4")	Pianka polipropylenowa, czarna
IZ-Ba-60-70/80	Ba-60	526×124 mm	70, 80	Pianka polipropylenowa, czarna
IZ-Ba-60-100	Ba-60	526×124 mm	90, 100	Pianka polipropylenowa, czarna

Izolacja wymiennika ciepła – do czego dokładnie służy?

Otulina realizuje cztery zadania jednocześnie. Pierwsze to ograniczenie strat ciepła do pomieszczenia. Drugie – ochrona przed kondensacją przy pracy na czynniku chłodnym. Trzecie – bezpieczeństwo dotykowe: gorący pakiet płyt przy zasilaniu wysokotemperaturowym jest realnym ryzykiem oparzenia, a otulina fizycznie odgradza metal. Czwarte – tłumienie dźwięku: sztywna pianka przylegająca do korpusu redukuje emisję szumu przepływu i drgań przenoszonych z pompy obiegowej.

Piąta, rzadziej wymieniana korzyść: otulina chroni korpus przed zabrudzeniem i przypadkowym uderzeniem podczas prac w kotłowni. Wymiennik zabudowany na wsporniku ściennym z zestawu montażowego i osłonięty izolacją jest po prostu trwalej zamontowanym elementem instalacji.

Jak dobrać izolację poprawnie – i czego nie robić

Najczęstszy błąd to dobór „po mocy w kilowatach”. Kilowaty nie definiują geometrii – ten sam efekt cieplny można uzyskać różnymi kombinacjami serii i liczby płyt. Drugi błąd to dobór „po przyłączu”. Rozmiar gwintu (3/4", 1", 1 1/4") mówi o hydraulice, nie o wymiarze pakietu; dwa wymienniki na 1" mogą należeć do zupełnie różnych serii. Trzeci błąd to zakup uniwersalnej otuliny z rolki i docinanie jej na miejscu – tracisz szczelność na krawędziach i wokół króćców, czyli tam, gdzie straty są największe.

Prawidłowa procedura ma trzy kroki:

• odczytaj pełne oznaczenie modelu z tabliczki lub karty produktu, np. Ba-23-40 albo Ba-60-80;
• sprawdź, do której serii należy urządzenie (pierwsza liczba: 12, 16, 23, 27, 32, 60);
• wybierz otulinę obsługującą Twoją liczbę płyt w tej serii – w tabeli powyżej warianty są przypisane wprost.

Ważne zastrzeżenie: nasze izolacje są projektowane pod wymienniki NORDIC TEC z oferty AquaVentis. Część indeksów pasuje wymiarowo także do konstrukcji o zbliżonej geometrii (opisy produktów wskazują na modele Secespol / Hexonic, np. LA22-20, LA22-30, LB31), ale nie są to otuliny uniwersalne i nie dobieramy ich do urządzeń, których nie mamy w katalogu.

Kluczowe parametry: materiał, grubość i odporność temperaturowa

W tej kategorii występują dwa materiały. Pianka polipropylenowa (PP) jest sztywna, sprężysta i dobrze znosi wielokrotny demontaż – to zaleta w instalacjach serwisowanych. Poliuretan (PU) daje bardziej sztywną, formowaną skorupę o gładkiej powierzchni. Oba warianty są zamkniętokomórkowe, więc nie chłoną wody jak wełna mineralna i nie tracą właściwości po przypadkowym zamoczeniu.

O skuteczności decyduje iloczyn przewodności materiału i grubości warstwy, ale w praktyce najważniejsze jest dopasowanie kształtu. Otulina formowana pod dany model przylega do korpusu bez pustek powietrznych i szczelnie obejmuje strefę króćców, gdzie mostki cieplne są największe. Dlatego dobrze dobrana cieńsza skorupa zwykle wygrywa z grubą, ale źle przylegającą matą. Jedno z niewielu podanych wprost wymiarowań w katalogu – IZ-Ba-23-40 o gabarycie zewnętrznym 37 × 13,5 × 16 – pokazuje skalę: izolacja dodaje kilka centymetrów na każdą stronę, co trzeba uwzględnić przy planowaniu miejsca w szafce lub przy ścianie.

Jak założyć izolację na wymiennik płytowy – kolejność prac

Otulina jest dwuczęściowa i zakłada się ją „na skorupę”: dolna część od spodu, górna od góry, po czym obie schodzą się na obwodzie. Praktyczna kolejność:

• zamontuj wspornik ścienny i osadź w nim wymiennik, ale nie skręcaj jeszcze śrubunków;
• nałóż obie połówki izolacji, upewniając się, że wycięcia trafiają na króćce;
• dopiero teraz skręć armaturę – zawory kulowe odcinające z termometrami lub zwykłe śrubunki;
• sprawdź, czy otulina nie jest naprężona i czy nie ociera o gwint pod obciążeniem termicznym.

Jeśli montujesz izolację na już działającym układzie, wyłącz pompę i pozwól korpusowi ostygnąć – zakładanie skorupy na gorący wymiennik grozi oparzeniem i deformacją pianki na krawędziach.

Izolacja korpusu a izolacja rur i szczelność przyłączy

Otulina wymiennika rozwiązuje tylko część problemu. Odcinki rur zasilania i powrotu w kotłowni tracą ciepło równie chętnie, dlatego standardem jest izolowanie ich otulinami rurowymi – na ciepłej wodzie ogranicza to straty, na zimnej zapobiega roszeniu. Warto zaizolować także krótkie odcinki między zaworami i wymiennikiem, bo mosiężna armatura to wydajny mostek cieplny.

Osobna sprawa to szczelność. Izolacja nie uszczelnia wymiennika i nie zatrzyma wycieku – w lutowanym wymienniku płytowym nieszczelność korpusu jest zwykle nienaprawialna i oznacza wymianę urządzenia. Szczelność zapewnia się na przyłączach: uszczelkami w gwintach śrubunków i prawidłowym momentem dokręcenia. Jeśli po założeniu otuliny widzisz wilgoć, zdejmij ją i zdiagnozuj przyłącza, zamiast doklejać materiał uszczelniający. Kompletując węzeł, sprawdź też grupy pompowe z mieszaczem i rozdzielacze hydrauliczne CO i sprzęgła, a przy wodzie twardej – galwaniczne zmiękczacze i uzdatniacze wody, bo kamień na płytach obniża sprawność szybciej niż brak otuliny.

Wsparcie w doborze

Izolacje wysyłamy z magazynu w Polsce. Jeśli nie znasz dokładnego oznaczenia swojego wymiennika, napisz do nas – pomoc w doborze jest bezpłatna. Wystarczy podać serię, liczbę płyt lub wymiar korpusu, a wskażemy właściwy indeks otuliny. Przy zamówieniach dla instalacji z kilkoma wymiennikami (np. obieg solarny i obieg kotła) pomożemy skompletować całość jednorazowo.

FAQ – najczęściej zadawane pytania o izolacje wymienników

Czym zaizolować wymiennik ciepła?

Najlepiej dedykowaną otuliną formowaną pod konkretny model – w naszej ofercie to skorupy ze sztywnej pianki polipropylenowej lub poliuretanu, przypisane do serii Ba-12, Ba-16, Ba-23, Ba-27, Ba-32 i Ba-60. Materiały zamkniętokomórkowe nie chłoną wody i zachowują kształt. Docinane maty czy wełna mineralna dają nieszczelności na krawędziach i wokół króćców, gdzie straty są największe.

Jakie są rodzaje izolacji cieplnej stosowanej w kotłowni?

Spotyka się otuliny formowane z pianek zamkniętokomórkowych (polipropylen, poliuretan), otuliny rurowe z kauczuku i polietylenu oraz maty z wełny mineralnej. Do wymienników płytowych stosuje się pierwszą grupę, bo tylko formowana skorupa odwzorowuje geometrię pakietu płyt. Wełna lepiej sprawdza się przy wysokotemperaturowych elementach o prostych kształtach, np. odcinkach kominowych.

Jak dobrać izolację, jeśli znam tylko moc wymiennika?

Moc nie wystarczy. Potrzebne jest oznaczenie modelu, bo izolacja dobierana jest po serii i liczbie płyt, np. Ba-32-50 albo Ba-60-80. Ten sam efekt cieplny osiąga się różnymi konfiguracjami, więc dwa urządzenia „25 kW” mogą mieć zupełnie inne wymiary korpusu. Podaj nam model – dobór wykonamy bezpłatnie.

Czy izolacja wymiennika ciepła się opłaca?

Tak, zwłaszcza przy wysokich temperaturach zasilania i długich okresach postoju układu. Nieizolowany pakiet płyt oddaje ciepło całą powierzchnią przez całą dobę, a energia trafia do pomieszczenia technicznego, nie do odbiornika. W układach chłodniczych otulina dodatkowo eliminuje kondensację, która zawilgaca kotłownię i przyspiesza korozję osprzętu.

Czy otulina pasuje do wymiennika innej marki?

Nasze izolacje projektowane są pod wymienniki NORDIC TEC z oferty AquaVentis. Część indeksów pasuje wymiarowo do konstrukcji o zbliżonej geometrii – opisy produktów wskazują na wybrane modele Secespol / Hexonic – ale nie są to otuliny uniwersalne. Nie prowadzimy doboru izolacji do urządzeń, których nie mamy w katalogu.

Czy izolacja utrudnia serwis wymiennika?

Nie. Skorupy są dwuczęściowe i zdejmowane bez narzędzi, więc dostęp do króćców i śrubunków zajmuje kilkanaście sekund. Warto tylko zachować kolejność montażu: najpierw wspornik i wymiennik, potem otulina, na końcu skręcanie armatury. Pianka polipropylenowa dobrze znosi wielokrotne zdejmowanie i zakładanie.
