Separator filtr magnetyczny 1" Nordic Tec DN25

Separator Filtr Magnetyczny 1" DN25 — najważniejsze informacje

Separator filtr magnetyczny 1 cal DN25 to urządzenie do ochrony instalacji hydraulicznych przez wyłapywanie tlenków żelaza i zanieczyszczeń ferromagnetycznych z obiegu. Model z przyłączami 1 cal / DN25 i wkładką magnetyczną 9200 Gauss sprawdza się w układach grzewczych, chłodniczych, solarnych oraz CO i CWU, gdy trzeba ograniczyć odkładanie osadów i ryzyko awarii podzespołów.

• Przyłącza: 1 cal / DN25
• Wkładka magnetyczna: 9200 Gauss
• Zastosowanie: instalacje hydrauliczne, wodne, grzewcze, chłodnicze, solarne, CO i CWU

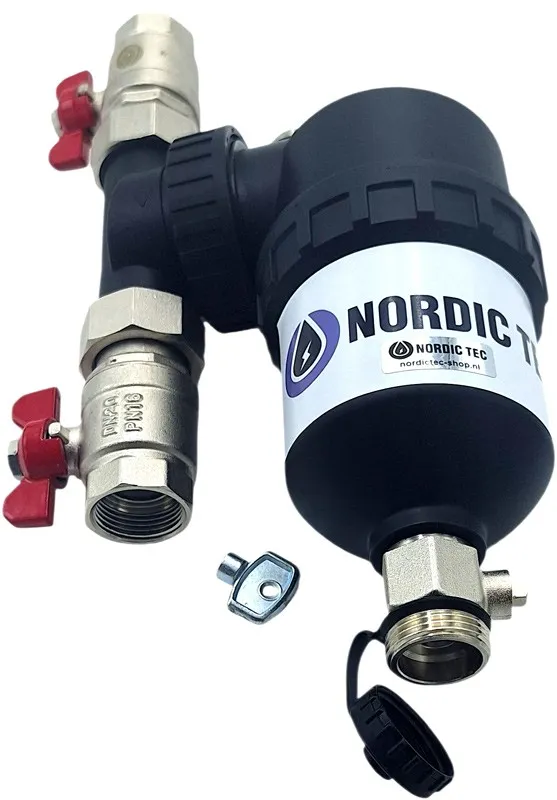

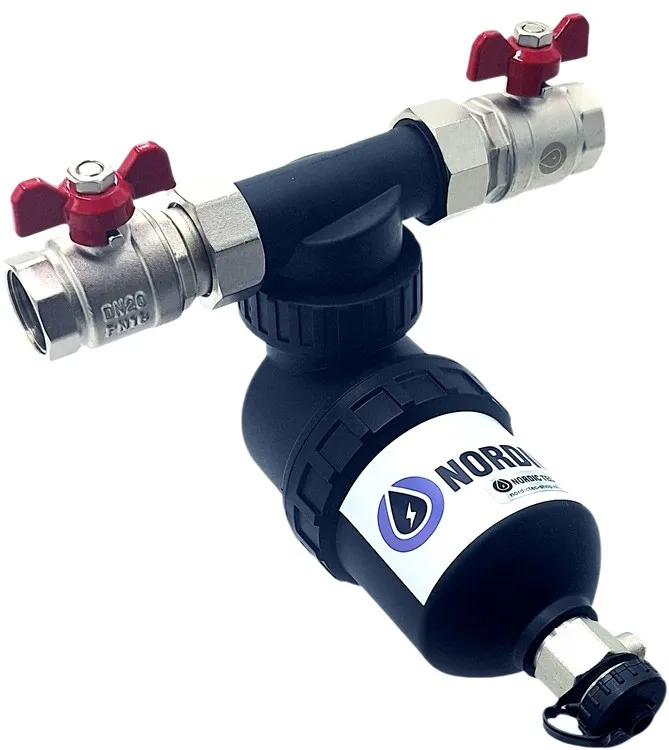

• W zestawie: dwa zawory odcinające 1 cal, klucz do pokrywy, uszczelki i kluczyk serwisowy

To separator zanieczyszczeń przeznaczony do zatrzymywania opiłków żelaza, rdzy i produktów korozji krążących w instalacji. Chroni wrażliwe elementy układu i ułatwia okresowe usuwanie nagromadzonych zanieczyszczeń przez zawór spustowy.

Specyfikacja techniczna produktu Separator Filtr Magnetyczny 1" DN25

Model	Separator Filtr Magnetyczny 1" DN25
Typ urządzenia	Separator filtr magnetyczny do układów hydraulicznych
Średnica przyłączy	1 cal
Przyłącza - DN	DN25
Wkładka magnetyczna	9200 Gauss
Materiał pokrywy	Poliamid 66 (nylon) z dodatkiem miedzi i włókna szklanego
Obsługiwane media	Roztwór glikolu i wody

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Separator Filtr Magnetyczny 1" DN25?

Mimo schematu kategorii, ten produkt nie jest wymiennikiem, lecz elementem ochronnym instalacji. Jego zadaniem jest odseparowanie z obiegu cząstek magnetycznych i osadów, które obniżają sprawność urządzeń oraz zwiększają awaryjność układu. Sprawdza się tam, gdzie pracują pompy ciepła, wymienniki ciepła, pompy obiegowe, kotły gazowe i automatyka z czujnikami przepływu, temperatury lub ciśnienia.

Korzyści w praktyce

Filtr ogranicza odkładanie zanieczyszczeń i pomaga utrzymać stabilną pracę instalacji. To ważne szczególnie w modernizowanych układach, w których przez lata eksploatacji powstały produkty korozji.

Typowe zastosowania

Urządzenie stosuje się w instalacjach CO, CWU, chłodniczych, solarnych oraz podobnych układach wodnych z przyłączem 1 cal.

Model jest przystosowany do układów 1-calowych i wykorzystuje silnie namagnesowaną wkładkę o indukcji 9200 Gauss. Pokrywa została wykonana z poliamidu 66 z dodatkiem miedzi i włókna szklanego, a komplet obejmuje elementy potrzebne do wygodnej obsługi i odcięcia filtra podczas czyszczenia.

Zasada działania i budowa produktu Separator Filtr Magnetyczny 1" DN25

Jak działa wymiana ciepła?

To urządzenie nie realizuje wymiany ciepła, lecz filtrację magnetyczną w obiegu. Medium przepływa przez korpus separatora, a wkładka magnetyczna przyciąga tlenki żelaza, opiłki i cząstki rdzy, które następnie gromadzą się w wydzielonej strefie do usunięcia przez zawór spustowy.

Z czego składa się urządzenie?

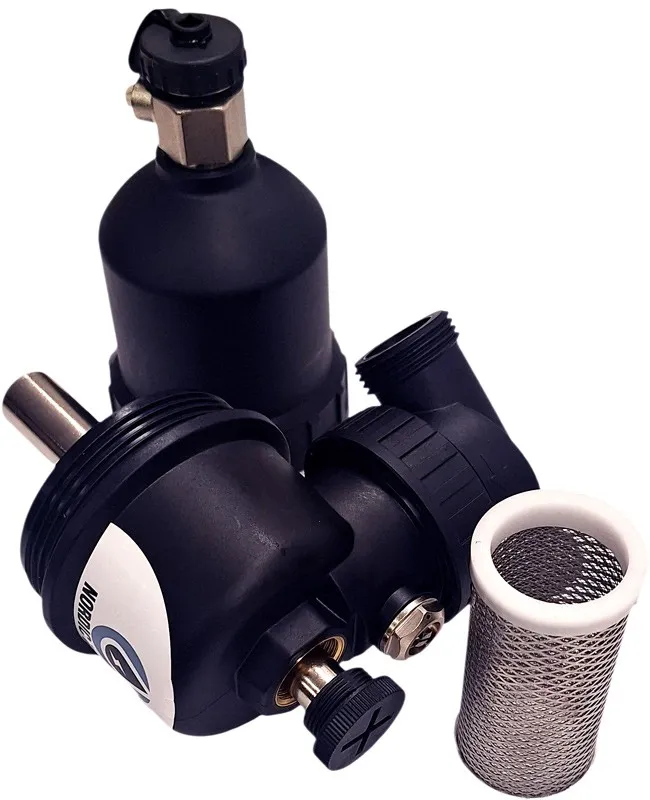

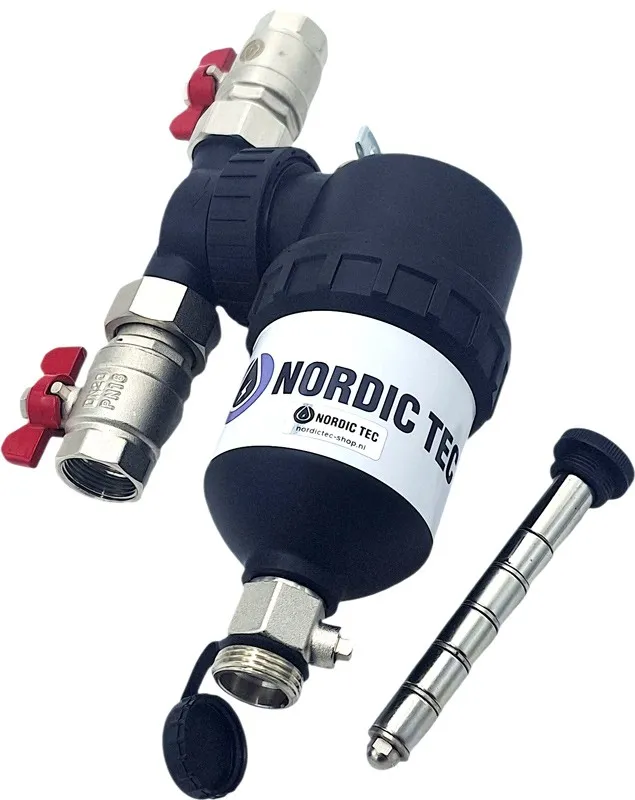

Konstrukcja obejmuje korpus z pokrywą z poliamidu 66, wkładkę magnetyczną, zawór spustowy oraz dwa zawory odcinające 1 cal. W zestawie znajdują się też uszczelki, klucz do pokrywy i kluczyk serwisowy do zaworów spustowych.

Schemat podłączenia i montaż w instalacji produktu Separator Filtr Magnetyczny 1" DN25

Wytyczne montażowe

• Dobierz urządzenie do instalacji z przyłączami 1 cal / DN25.
• Stosuj zawory odcinające przed i za separatorem, aby ułatwić czyszczenie bez opróżniania całego układu.
• Uwzględnij dostęp do zaworu spustowego i pokrywy serwisowej.
• W instalacjach zanieczyszczonych zadbaj o regularną kontrolę ilości wychwyconych osadów.

Przykłady konfiguracji CO i CWU

Separator warto montować w obiegach z pompą ciepła, kotłem, wymiennikiem ciepła lub pompą obiegową, tam gdzie trzeba ograniczyć krążenie cząstek korozji w CO i CWU.

Jak dobrać wymiennik Separator Filtr Magnetyczny 1" DN25 do instalacji?

Kluczowe parametry doboru

• Najważniejsze są średnica przyłączy: 1 cal oraz zgodność z DN25.
• Dobór zależy od rodzaju instalacji i obecności elementów wrażliwych na zanieczyszczenia, jak pompy, wymienniki i czujniki.
• Jeśli układ pracuje na roztworze glikolu i wody, ten model dopuszcza takie medium.

Kiedy wybrać większy model?

Większy separator warto rozważyć przy instalacjach o większych średnicach niż 1 cal lub tam, gdzie wymagane są inne przyłącza niż DN25. Do układów 1-calowych ten wariant jest właściwym wyborem zakupowym.

Najczęstsze pytania

Do czego służy separator filtr magnetyczny?

Służy do wyłapywania cząstek żelaza i produktów korozji z obiegu. Dzięki temu ogranicza odkładanie osadów w instalacji i chroni takie elementy jak pompy obiegowe, wymienniki ciepła czy kotły. To rozwiązanie ochronne dla układów wodnych, grzewczych i chłodniczych.

Jak działa ten model?

Działa przez przyciąganie zanieczyszczeń ferromagnetycznych silną wkładką magnetyczną 9200 Gauss. Zanieczyszczenia są zatrzymywane w urządzeniu, a później można je usunąć przez zawór spustowy. Dwa zawory odcinające ułatwiają tę czynność.

Gdzie warto stosować separator DN25?

Warto stosować go w instalacjach 1-calowych, gdzie występuje ryzyko korozji i osadów. Dotyczy to układów CO, CWU, chłodniczych, solarnych oraz obiegów z pompą ciepła. Szczególnie korzystny jest przy urządzeniach wrażliwych na zanieczyszczenia.

Czy separator współpracuje z glikolem?

Tak, dopuszczalna jest praca z roztworem glikolu i wody. To pozwala stosować go również w wybranych układach chłodniczych i solarnych. Zawsze trzeba jednak zachować zgodność średnic i warunków całej instalacji.

Jak dobrać ten separator do instalacji?

Podstawą doboru jest średnica przyłączy 1 cal i zgodność z DN25. Następnie warto ocenić typ instalacji oraz poziom ryzyka zanieczyszczeń w obiegu. Jeśli układ ma inne średnice, należy wybrać odpowiedni wariant przyłączeniowy.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
