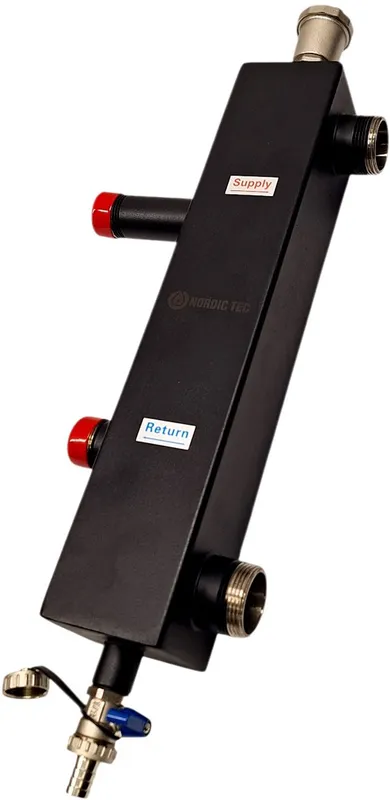

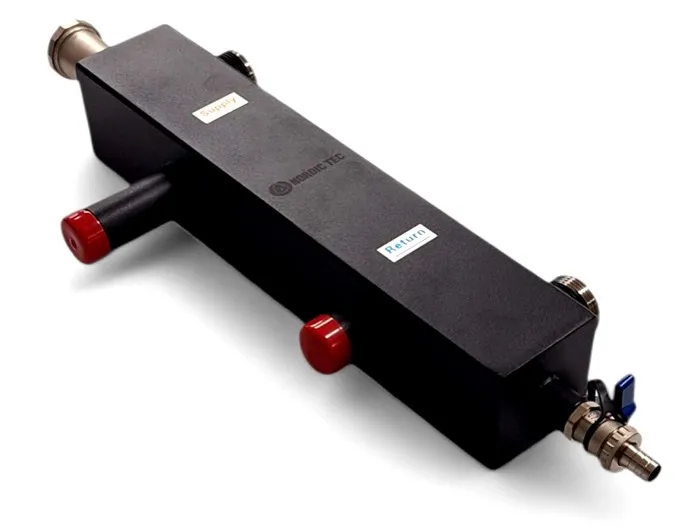

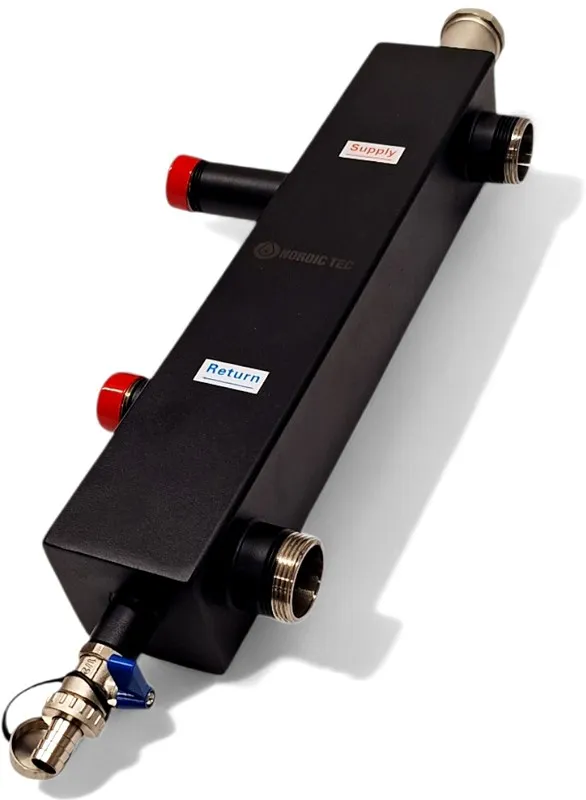

Sprzęgło hydrauliczne 100kw Nordic Tec 5/4" na 1 cal

Krótko: czym jest i do czego służy

Sprzęgło hydrauliczne 100 kW to element instalacji CO do separacji hydraulicznej obiegów i stabilizacji przepływu, przeznaczony do układów od 20 do 100 kW. Choć nie jest to rozdzielacz ogrzewania podłogowego, pełni podobnie porządkującą rolę w większych systemach grzewczych, oferując przyłącza 5/4 cala i 1 cal oraz zawór spustowy do usuwania zanieczyszczeń.

To sprzęgło hydrauliczne do instalacji CO, stosowane między źródłem ciepła a obiegiem grzewczym w celu rozdzielenia przepływów i poprawy stabilności pracy układu. Model obsługuje instalacje od 20 do 100 kW, ma przyłącze 1 cal po stronie zasilania oraz 5/4 cala po stronie instalacji grzewczej, dlatego sprawdza się zwłaszcza w większych systemach.

Najważniejsze cechy i korzyści

• Zakres pracy 20-100 kW – pozwala stosować sprzęgło w większych instalacjach grzewczych.
• Przyłącze 5/4 cala po stronie CO – ułatwia współpracę z rozbudowanym obiegiem grzewczym.
• Przyłącze 1 cal po stronie zasilania – dobrze pasuje do nowocześniejszych, wydzielonych sub-obiegów źródła ciepła.
• Zwiększony korpus – poprawia warunki separacji hydraulicznej i wspiera spokojniejszy przepływ.
• Funkcja separatora zanieczyszczeń – pomaga wychwytywać osady obecne w instalacji.
• Zawór spustowy w zestawie – umożliwia łatwe usuwanie nagromadzonych zanieczyszczeń.

Jak działa ten rozdzielacz i gdzie się sprawdzi?

Budowa rozdzielacza

Sprzęgło hydrauliczne nie rozdziela czynnika na pętle jak klasyczny rozdzielacz, lecz oddziela hydraulicznie obieg źródła ciepła od obiegu instalacji. Dzięki temu przepływy po obu stronach mogą pracować stabilniej i niezależniej. Zwiększony korpus sprzyja też wytrącaniu zanieczyszczeń, które można odprowadzić zaworem spustowym.

Typowe zastosowania w instalacji

Model sprawdza się w większych instalacjach CO, szczególnie tam, gdzie pracują niezależne sub-obiegi. Może współpracować z układami zasilającymi obieg grzewczy o większym przekroju po stronie instalacji. To dobry wybór dla systemów, w których liczy się separacja przepływów i łatwiejsza obsługa zanieczyszczeń.

Przepływomierze czy zawory? Jak wybrać właściwy wariant?

• Do pętli ogrzewania podłogowego wybiera się zwykle przepływomierze – dają precyzyjniejszą regulację każdej pętli.
• Do prostszych układów sekcyjnych wystarczają zawory – sprawdzają się tam, gdzie nie trzeba ustawiać dokładnych przepływów.
• Sprzęgło hydrauliczne to inna grupa produktów – nie zastępuje rozdzielacza pętli, tylko separuje obiegi.
• Wybór zależy od funkcji w instalacji – do równoważenia pętli rozdzielacz, do stabilizacji obiegów sprzęgło.

Jak dobrać rozdzielacz do instalacji?

Liczba obwodów

• Najpierw określ funkcję elementu – jeśli potrzebujesz rozdziału na pętle, wybierz rozdzielacz; jeśli separacji obiegów, sprzęgło hydrauliczne.
• Dla rozdzielacza liczba obwodów musi odpowiadać liczbie pętli – 1 obwód to 1 pętla grzewcza.

Parametry przyłączy i przepływu

• Dobierz średnice przyłączy do układu – tutaj zastosowano 1 cal po stronie zasilania i 5/4 cala po stronie instalacji.
• Uwzględnij moc instalacji – ten model najlepiej sprawdza się w zakresie 20-100 kW.
• Do grzejników i większych obiegów CO zwykle ważniejsza jest średnica i separacja hydrauliczna niż regulacja pojedynczych pętli.

Najczęstsze pytania

Co to jest rozdzielacz ogrzewania podłogowego?

To element, który rozdziela wodę grzewczą na kilka pętli instalacji. Umożliwia regulację przepływu i pomaga równomiernie ogrzewać poszczególne strefy. W odróżnieniu od niego sprzęgło hydrauliczne nie rozdziela pętli, tylko separuje obiegi.

Jakie są rodzaje rozdzielaczy?

Najważniejszy podział obejmuje rozdzielacze do ogrzewania podłogowego, rozdzielacze CO oraz sprzęgła hydrauliczne. W modelach do podłogówki spotyka się warianty z przepływomierzami albo z zaworami. Sprzęgło hydrauliczne pełni inną funkcję, bo stabilizuje pracę obiegów zamiast sterować pętlami.

Jaki rozdzielacz wybrać na grzejniki, a jaki na podłogówkę?

Na podłogówkę wybiera się zwykle rozdzielacz z możliwością regulacji każdej pętli. Na grzejniki lub większe obiegi CO częściej liczą się odpowiednie średnice przyłączy i poprawna hydraulika układu. W każdym przypadku dobór musi odpowiadać liczbie sekcji i parametrom instalacji.

Jak działają rozdzielacze hydrauliczne?

Działają przez oddzielenie obiegu źródła ciepła od obiegu instalacji. Dzięki temu przepływ po jednej stronie nie zakłóca pracy drugiej strony, co poprawia stabilność całego systemu. W tym modelu dodatkową korzyścią jest możliwość wytrącania i usuwania zanieczyszczeń.

Czy to sprzęgło można stosować w większych instalacjach?

Tak, ten model jest przeznaczony do instalacji od 20 do 100 kW. Przyłącze 5/4 cala po stronie systemu grzewczego wskazuje na zastosowanie w bardziej rozbudowanych układach CO. Strona zasilania ma przyłącze 1 cal, co ułatwia włączenie do nowocześniejszych układów z wydzielonymi obiegami.
