Sprzęgło hydrauliczne CO z kolektorem rozdzielaczem - 2 sekcje bez zaworów-złączek

Krótko: czym jest i do czego służy

Sprzęgło hydrauliczne CO z kolektorem rozdzielaczem to rozdzielacz ogrzewania podłogowego i instalacji CO do rozdziału czynnika na 2 sekcje grzewcze oraz stabilizacji przepływu przy mocy całego zestawu do 85 kW. Wersja ze stali nierdzewnej, z przyłączami 1 cal i przygotowaniem pod 2 pompy 180 mm, sprawdzi się w układach mieszanych i strefowych.

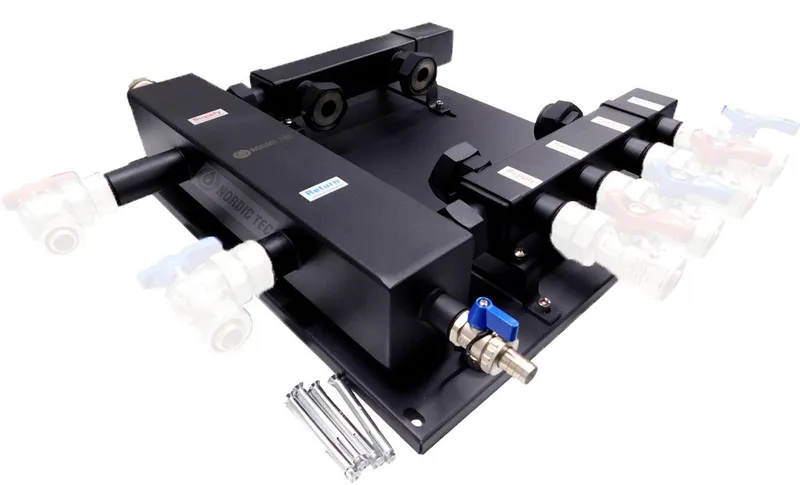

To zestaw sprzęgła hydraulicznego CO połączonego z kolektorem rozdzielającym dla 2 sekcji grzewczych. Przeznaczony jest do instalacji CO i układów mieszanych, gdzie potrzebna jest separacja obiegów pompowych, lepsze mieszanie oraz stabilny rozdział czynnika. Korpus wykonano ze stali nierdzewnej, a główne podejścia i wyjścia mają średnicę 1 cal.

Specyfikacja techniczna

Liczba sekcji grzewczych	2 sekcje
Typ	Sprzęgło hydrauliczne CO z kolektorem rozdzielaczem
Moc sprzęgła	do 70 kW przy delcie temperatur = 15K
Moc całego zestawu	85 kW
Przyłącza zasilania i wyjścia sekcji CO	1 cale
Przyłącza osprzętu	1/2 cala
Maks. przepływ	6,0 m³/h
Dopuszczalna temperatura pracy	< 100 °C
Wymiary płyty montażowej	45 x 50 cm
Materiał korpusu i kolektorów	stal nierdzewna
Czynnik roboczy	roztwór glikolu i wody, zalecane stężenie do 50%

Najważniejsze cechy i korzyści

• 2 sekcje grzewcze – pozwalają rozdzielić instalację na dwa niezależne obiegi, co ułatwia organizację stref grzewczych.
• Moc całego zestawu 85 kW – daje zapas do obsługi bardziej wymagających układów CO.
• Maksymalny przepływ 6,0 m3/h – wspiera sprawną pracę instalacji przy większym zapotrzebowaniu na medium.
• Przyłącza 1 cal – ułatwiają wpięcie do typowych układów zasilania i odbioru CO.
• Automatyczny odpowietrznik i zawór spustowy w komplecie – upraszczają uruchomienie i serwis instalacji.
• Stal nierdzewna i malowanie proszkowe – zwiększają trwałość oraz odporność korpusu w eksploatacji.

Specyfikacja i dane techniczne

Zestaw obsługuje 2 sekcje grzewcze i jest przeznaczony do pracy w instalacji CO. Moc samego sprzęgła wynosi do 70 kW przy delcie temperatur 15K, a całego zestawu 85 kW. Maksymalny przepływ to 6,0 m3/h. Główne przyłącza zasilania oraz wyjścia sekcji mają średnicę 1 cal, a przyłącza osprzętu 1/2 cala. Dopuszczalna temperatura pracy wynosi poniżej 100 °C. Płyta montażowa ma wymiary 45 x 50 cm. Materiał wykonania to stal nierdzewna.

Jak działa ten rozdzielacz i gdzie się sprawdzi?

Budowa rozdzielacza

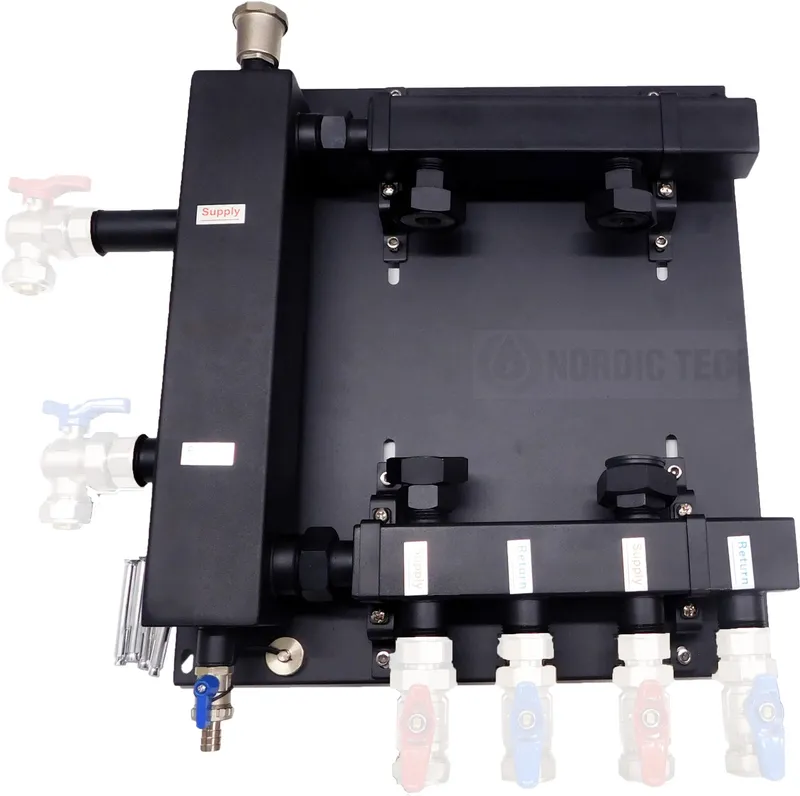

Zestaw łączy funkcję sprzęgła hydraulicznego i kolektora rozdzielającego. Sprzęgło tworzy w instalacji strefę neutralnego ciśnienia, dzięki czemu obiegi pompowe nie zakłócają się wzajemnie, a belki kolektorów dodatkowo wzmacniają efekt mieszania. W tym wariancie nie ma przepływomierzy ani zaworów regulacyjnych na sekcjach, dlatego jest to rozwiązanie do układów, w których sterowanie realizuje się innymi elementami instalacji.

Typowe zastosowania w instalacji

Model sprawdzi się w 2-sekcyjnych układach CO, małych rozdziałach strefowych oraz instalacjach mieszanych z wydzielonymi obiegami. Jest też dobrym wyborem tam, gdzie przewidziano dwie pompy obiegowe 180 mm i potrzebny jest gotowy montaż na płycie.

Przepływomierze czy zawory? Jak wybrać właściwy wariant?

• Do podłogówki z precyzyjnym bilansem pętli lepsze są rozdzielacze z przepływomierzami, bo ułatwiają dokładną regulację.
• Do prostszych układów CO wariant bez złączek i bez armatury sekcyjnej bywa korzystniejszy, jeśli regulacja jest poza rozdzielaczem.
• Do modernizacji istniejącej kotłowni ten wariant pasuje, gdy średnice 1 cal są już przewidziane w projekcie.
• Do układów pompowych warto wybierać zestaw zgodny z pompami 180 mm, aby uprościć montaż.

Jak dobrać rozdzielacz do instalacji?

Liczba obwodów

• Dobierz liczbę sekcji do liczby niezależnych obiegów – tutaj są 2 sekcje grzewcze.
• Jeśli planujesz rozbudowę, sprawdź, czy układ wymaga większej liczby wyjść niż obecnie.

Parametry przyłączy i przepływu

• Zweryfikuj średnice przyłączy głównych – w tym modelu to 1 cal.
• Sprawdź wymagany przepływ całkowity instalacji – maksymalnie 6,0 m3/h.
• Potwierdź temperaturę pracy i zgodność z medium – dopuszczalna praca poniżej 100 °C, także na roztworze glikolu i wody do 50%.
• Do grzejników i CO kluczowa jest separacja obiegów, a do podłogówki zwykle większe znaczenie ma dokładna regulacja każdej pętli.

Najczęstsze pytania

Co to jest rozdzielacz ogrzewania podłogowego?

To element, który rozdziela czynnik grzewczy na kilka obwodów lub pętli. W instalacji podłogowej pozwala równiej zasilić poszczególne strefy i ułatwia ich regulację. Ten model dodatkowo pełni funkcję sprzęgła hydraulicznego, więc nie jest wyłącznie klasycznym rozdzielaczem pętli.

Jakie są rodzaje rozdzielaczy?

Najważniejszy podział obejmuje rozdzielacze do podłogówki, rozdzielacze CO oraz sprzęgła hydrauliczne z funkcją rozdziału. W praktyce spotyka się warianty z przepływomierzami, z zaworami oraz zestawy bez armatury sekcyjnej. Wybór zależy od tego, czy priorytetem jest precyzyjna regulacja pętli, czy hydrauliczne rozdzielenie obiegów.

Jaki rozdzielacz wybrać na grzejniki, a jaki na podłogówkę?

Na podłogówkę zwykle wybiera się rozdzielacz umożliwiający dokładną regulację każdej pętli. Na grzejniki i klasyczne CO częściej liczy się odpowiedni rozdział sekcji, średnice przyłączy i stabilizacja pracy obiegów. Ten model jest odpowiedni do 2-sekcyjnych układów CO i instalacji mieszanych.

Jak działają rozdzielacze hydrauliczne?

Działają przez hydrauliczne oddzielenie obiegu źródła ciepła od obiegów odbiorczych. Dzięki temu pompy nie zakłócają się wzajemnie, a w instalacji powstaje strefa neutralnego ciśnienia. W tym zestawie funkcję tę wzmacniają dodatkowo belki kolektorów rozdzielających.

Ile obwodów powinien mieć rozdzielacz?

Powinien mieć tyle obwodów lub sekcji, ile niezależnych gałęzi ma obsłużyć instalacja. W tym przypadku są to 2 sekcje grzewcze, więc model pasuje do układów dwustrefowych lub dwugałęziowych. Zapas warto przewidywać tylko wtedy, gdy planowana jest realna rozbudowa systemu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
