Wymiennik ciepła Ba-12-60 3/4" 18-50 kW

Ba-12-60 — najważniejsze informacje

Ba-12-60 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 18 do 50 kW, z przyłączami 4x 3/4" i konstrukcją 60 płyt sprawdza się w instalacjach CO, CWU oraz przy rozdzielaniu układów grzewczych wymagających skutecznej separacji i stabilnej wymiany ciepła.

• Moc grzewcza: 18 do 50 kW
• Liczba płyt: 60
• Przyłącza: 4x 3/4" / DN20
• Zastosowanie: CO, CWU, separacja obiegów, układy grzewcze i chłodnicze

To kompaktowy wymiennik do instalacji, w których trzeba skutecznie przekazać ciepło między obiegami o różnych parametrach pracy. Dzięki 60 płytom i powierzchni wymiany 0,720 m² model dobrze łączy małe gabaryty z praktyczną wydajnością.

Specyfikacja techniczna wymiennika Ba-12-60

Model	Ba-12-60
Moc grzewcza	18 do 50 kW
Liczba płyt	60
Przyłącza	4x 3/4" / DN20
Powierzchnia wymiany ciepła	0,720 m²
Maks. przepływ	4 000 l/h
Maks. ciśnienie robocze	do 10 bar
Wymiary	191 x 73 x 142 mm
Rozstaw przyłączy	154 mm / 40 mm
Materiał	stal kwasoodporna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-12-60?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie rozdzielić różne części instalacji. Ten płytowy wymiennik ciepła znajduje zastosowanie w układach CO, CWU, z pompą ciepła, ogrzewaniem podłogowym oraz w obiegach chłodniczych. Sprawdza się także tam, gdzie trzeba oddzielić układ otwarty od zamkniętego i utrzymać właściwe warunki pracy po obu stronach instalacji.

Korzyści w praktyce

Separacja obiegów ułatwia modernizację systemu, poprawia bezpieczeństwo pracy i ogranicza przenoszenie zanieczyszczeń między instalacjami.

Typowe zastosowania

Model można rozważyć do współpracy źródła ciepła z obiegiem grzewczym, przygotowania CWU oraz rozdzielenia stref o różnych parametrach hydraulicznych.

Najważniejsze dane techniczne tego modelu obejmują moc 18 do 50 kW, 60 płyt, przyłącza 4x 3/4" / DN20 oraz maksymalne ciśnienie robocze do 10 bar. Korpus oparto na stali kwasoodpornej 316L, a połączenia wykonano w technologii lutowania miedzią 99,9% Cu.

Zasada działania i budowa wymiennika Ba-12-60

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt i wymieniają energię przez ich powierzchnię, bez bezpośredniego kontaktu ze sobą. Taki układ zapewnia skuteczną wymianę ciepła przy zachowaniu pełnej separacji obiegów.

Z czego składa się urządzenie?

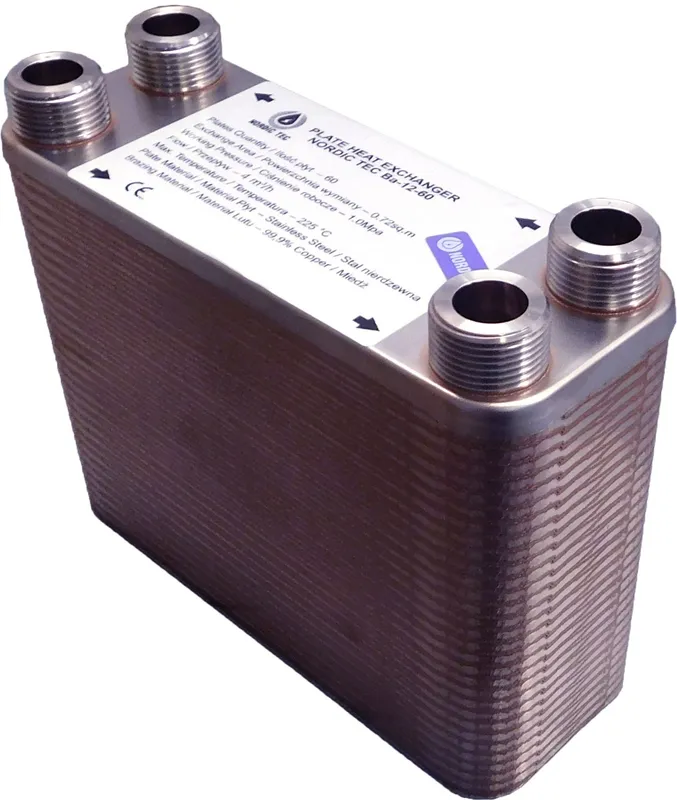

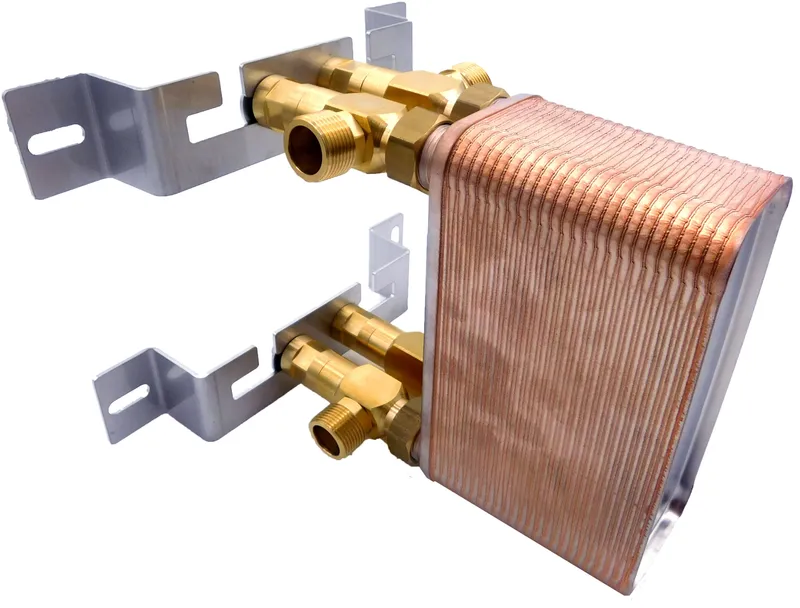

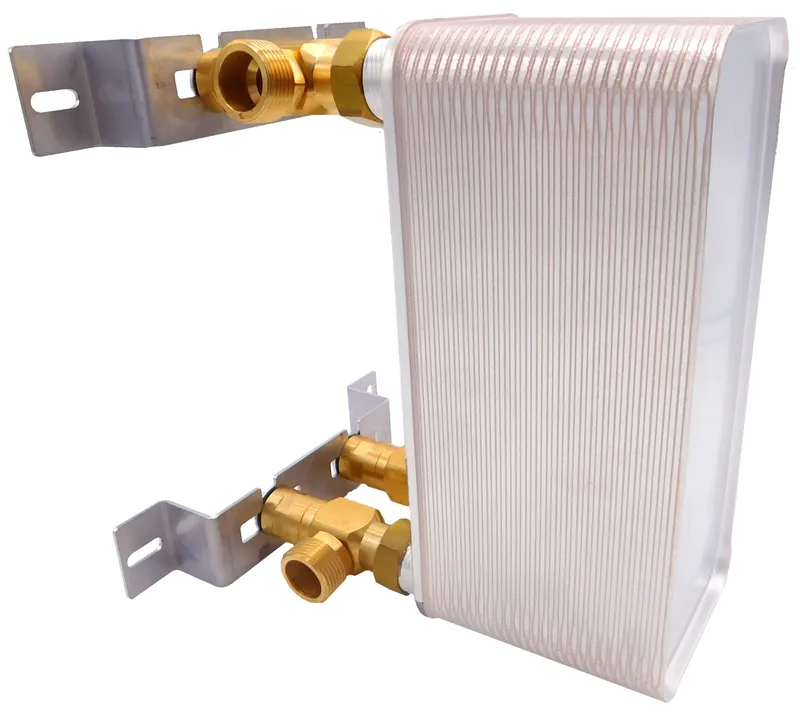

Konstrukcja obejmuje pakiet 60 płyt ze stali kwasoodpornej 316L, połączonych lutem miedzianym 99,9% Cu, oraz króćce przyłączeniowe 4x 3/4" / DN20. Powierzchnia wymiany 0,720 m² wspiera efektywną pracę w kompaktowej obudowie.

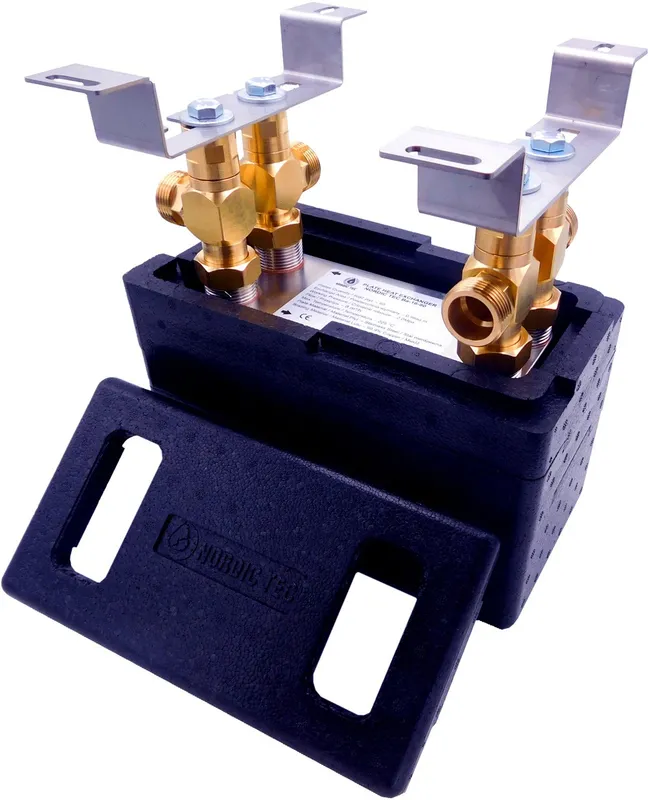

Schemat podłączenia i montaż w instalacji wymiennika Ba-12-60

Wytyczne montażowe

• Oba obiegi należy podłączyć do osobnych par króćców, zachowując poprawny kierunek przepływu.
• Przed wymiennikiem warto przewidzieć filtrację, aby ograniczyć odkładanie zanieczyszczeń na płytach.
• W instalacji przydają się zawory odcinające i elementy odpowietrzające, które ułatwiają uruchomienie oraz późniejszą obsługę.
• Pompy obiegowe należy dobrać do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła ↔ CO, kocioł ↔ CWU oraz rozdzielenie układu otwartego od zamkniętego w modernizowanej instalacji.

Jak dobrać wymiennik Ba-12-60 do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na mocy źródła: 18 do 50 kW.
• Znaczenie ma przepływ roboczy: 4 000 l/h.
• Trzeba uwzględnić średnicę przyłączy: 4x 3/4" / DN20.
• Ważne są także różnica temperatur, rodzaj medium i potrzeba separacji obiegów.

Kiedy wybrać większy model?

Jeśli instalacja wymaga wyższego przepływu, większej rezerwy wydajności lub większych przyłączy, warto rozważyć model o większej powierzchni wymiany. Przy doborze do konkretnego układu pomocna będzie konsultacja techniczna Aquaventis.

Najczęstsze pytania

Najważniejsze kwestie dotyczą działania, zastosowania, doboru oraz współpracy z różnymi typami instalacji. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model pasuje do planowanego układu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować części instalacji o różnych parametrach pracy. To częste rozwiązanie w CO, CWU oraz przy rozdzielaniu układu otwartego od zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez wymianę energii przez cienkie metalowe płyty. Dwa media płyną po przeciwnych stronach płyt, oddając i odbierając ciepło bez kontaktu ze sobą. W tym modelu płyty wykonano ze stali kwasoodpornej 316L i połączono lutem miedzianym.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba rozdzielić dwa obiegi i zachować skuteczną wymianę ciepła. Dotyczy to modernizacji instalacji, współpracy z CWU, podłogówką czy układami o różnych parametrach hydraulicznych. To także dobre rozwiązanie przy potrzebie separacji źródła ciepła od odbiorników.

Jak dobrać moc wymiennika ciepła?

Dobór trzeba oprzeć na mocy źródła, przepływie i warunkach pracy instalacji. W tym modelu zakres mocy wynosi 18 do 50 kW, a przepływ 4 000 l/h. Znaczenie mają też średnica przyłączy 4x 3/4" / DN20 oraz wymagana rezerwa wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z możliwościami wymiennika. Należy sprawdzić wymaganą moc, przepływ, temperatury zasilania i średnicę przyłączy. Jeśli te wartości są właściwie dobrane, model może pracować w takich układach jako element separujący obiegi.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
