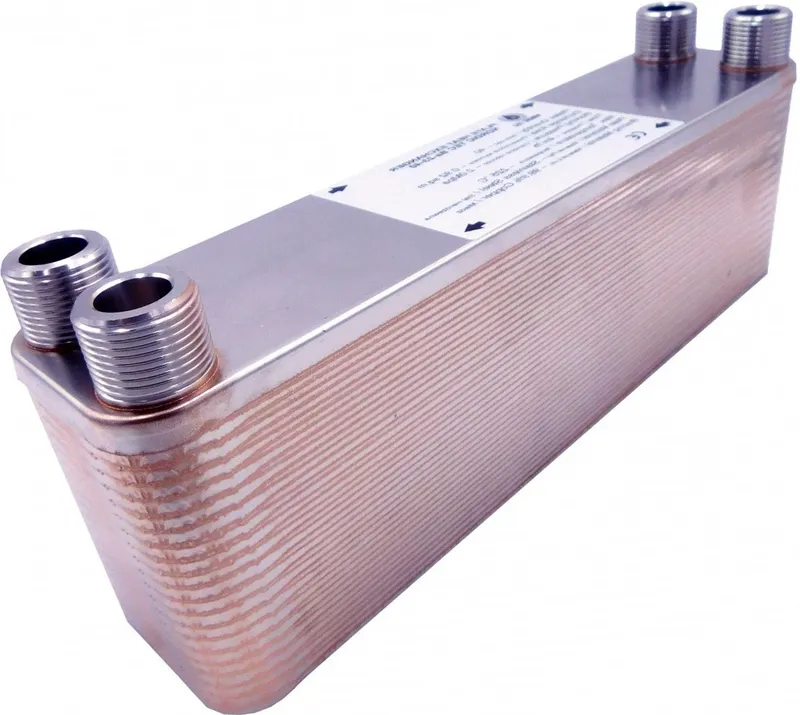

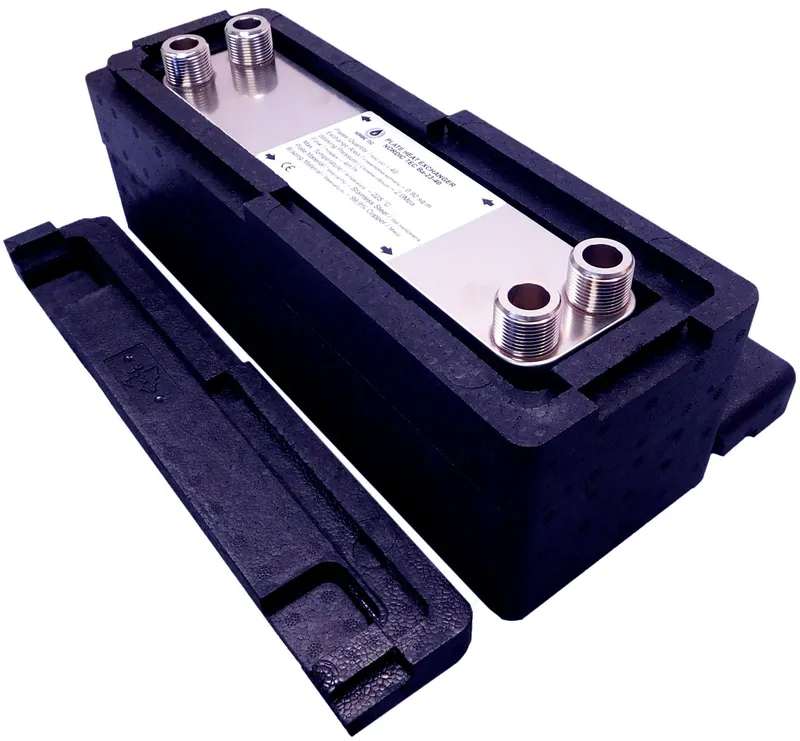

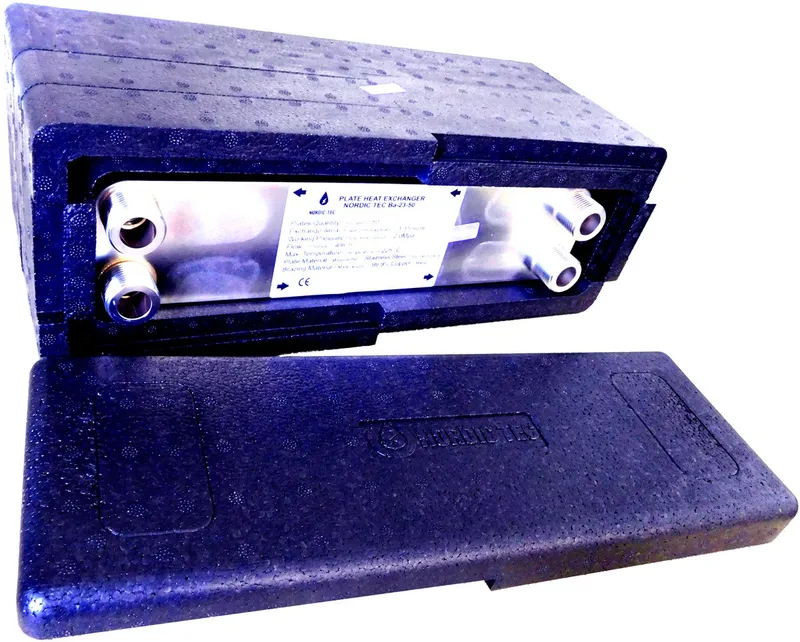

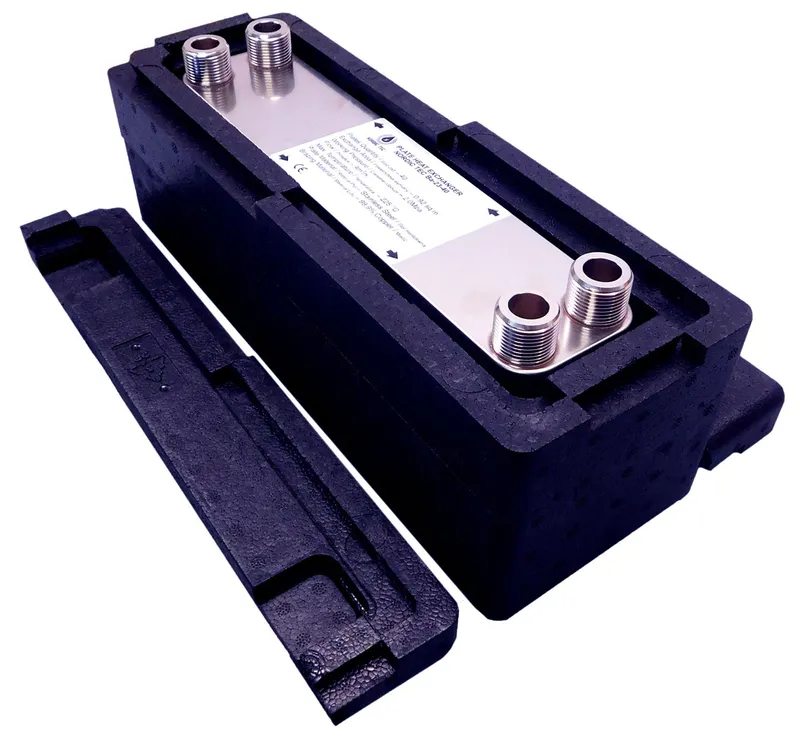

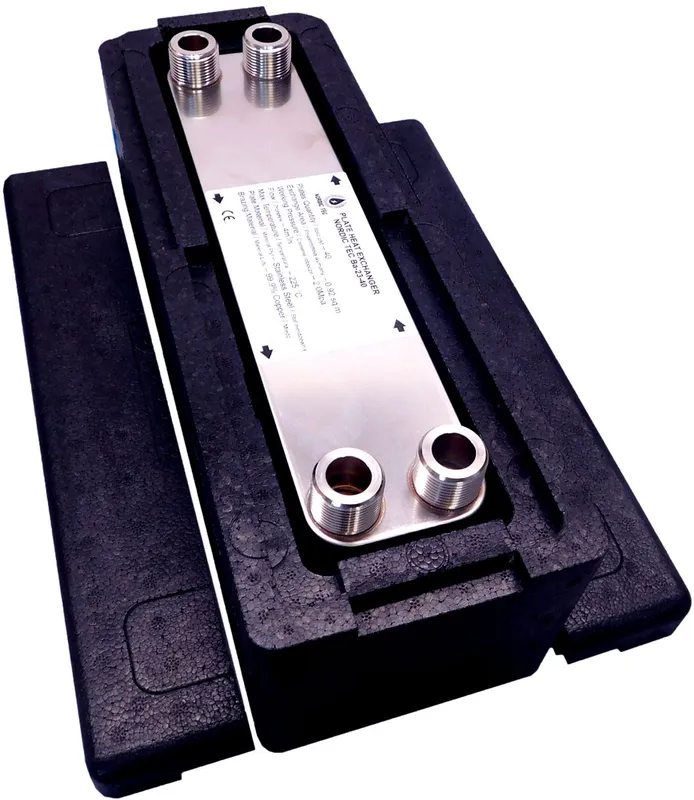

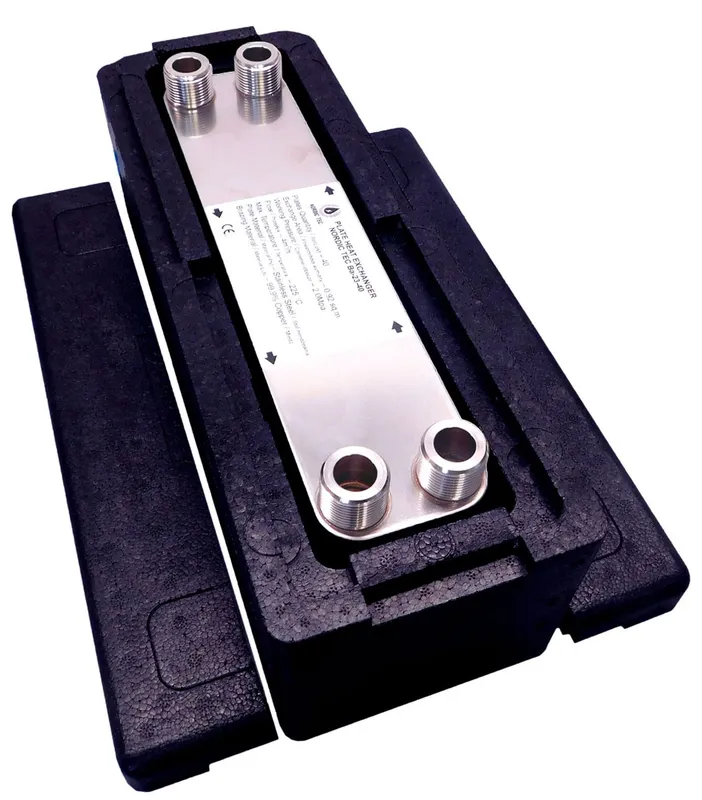

Wymiennik ciepła Ba-23-40 3/4" 20-45kW

Ba-23-40 — najważniejsze informacje

Ba-23-40 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 20 do 45 kW. Model z przyłączami 3/4" i konstrukcją 40 płyt sprawdza się w układach CO, CWU oraz tam, gdzie trzeba skutecznie odseparować dwa obiegi robocze.

• Moc grzewcza: 20 do 45 kW
• Liczba płyt: 40
• Przyłącza: 3/4"
• Zastosowanie: separacja obiegów i wymiana ciepła w instalacjach CO, CWU oraz układach grzewczych i chłodniczych

To wymiennik ciecz-ciecz do instalacji, w których liczy się skuteczne przekazanie ciepła bez kontaktu obu mediów. Parametry 4 m3/h przepływu, 20 bar ciśnienia roboczego i temperatura pracy do +230°C ułatwiają dobór do wymagających układów.

Specyfikacja techniczna wymiennika Ba-23-40

Model	Ba-23-40
Moc grzewcza	20 do 45 kW
Liczba płyt	40
Przyłącza	4 x 3/4"
Powierzchnia wymiany ciepła	0,920 m²
Maks. przepływ	4 m³/h
Maks. ciśnienie robocze	20 bar
Ciśnienie testowe	40 bar
Maks. temperatura pracy	+230°C
Wymiary	315 x 73 x 98 mm
Rozstaw przyłączy	278 mm / 40 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu
Czynnik	ciecz-ciecz

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-23-40?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dzięki czemu pozwala rozdzielić instalacje pracujące w różnych warunkach. Ten płytowy wymiennik ciepła pomaga zachować bezpieczeństwo hydrauliczne układu, a jednocześnie utrzymać sprawną wymianę energii.

Typowe zastosowania

Model sprawdzi się w instalacjach CO i CWU, przy współpracy źródeł ciepła z zasobnikiem, w ogrzewaniu podłogowym oraz w układach grzewczych i chłodniczych. Może pełnić rolę separatora między układem otwartym i zamkniętym, a także pracować w obiegach z glikolem.

Najważniejsze dane tego modelu to zakres mocy 20 do 45 kW, 40 płyt, przyłącza 3/4", maksymalny przepływ 4 m3/h oraz ciśnienie robocze 20 bar. Konstrukcja została wykonana ze stali nierdzewnej 316L i lutowana miedzią, co odpowiada wymaganiom typowych instalacji ciecz-ciecz.

Zasada działania i budowa wymiennika Ba-23-40

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez mieszania obiegów. Taki układ pozwala skutecznie oddawać lub odbierać ciepło przy zachowaniu separacji hydraulicznej i stabilnej pracy instalacji.

Z czego składa się urządzenie?

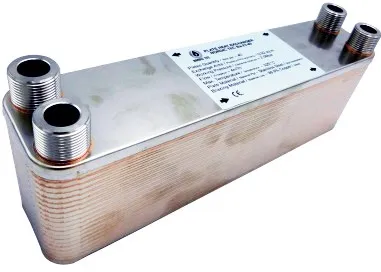

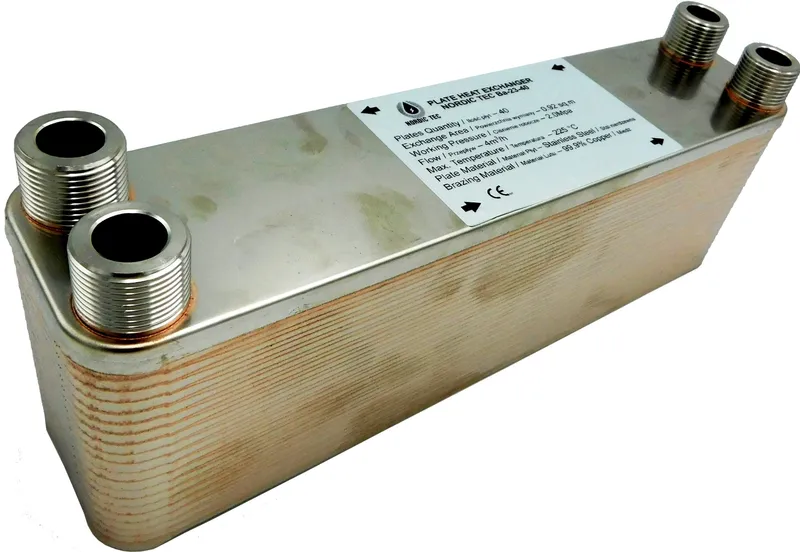

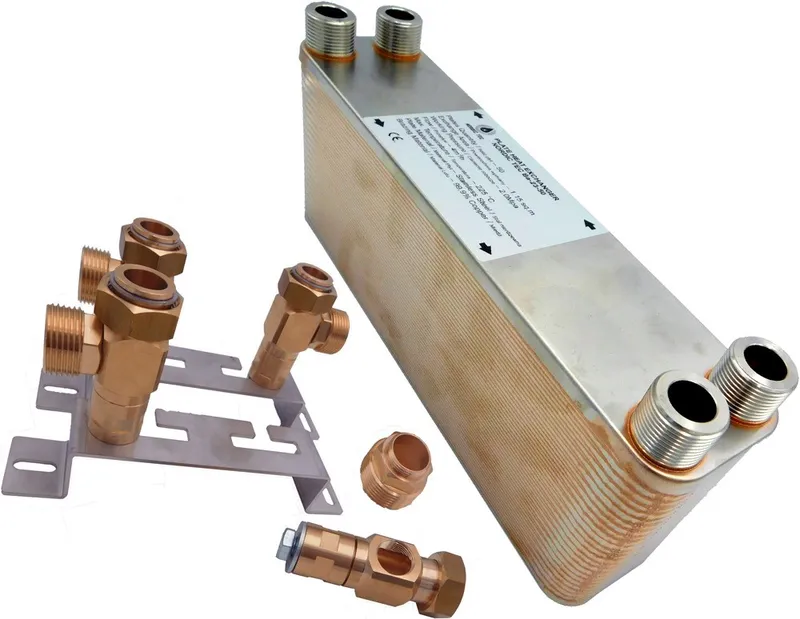

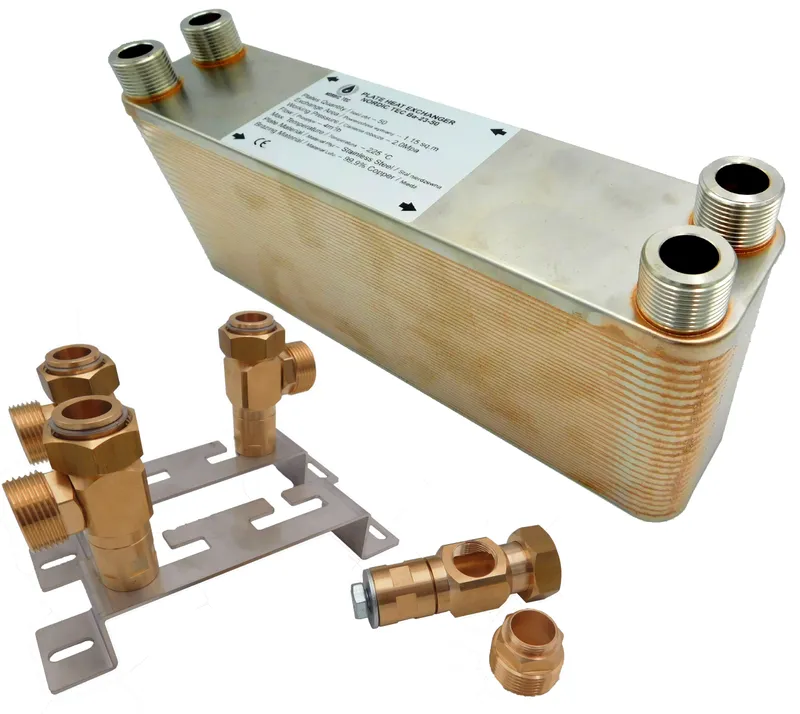

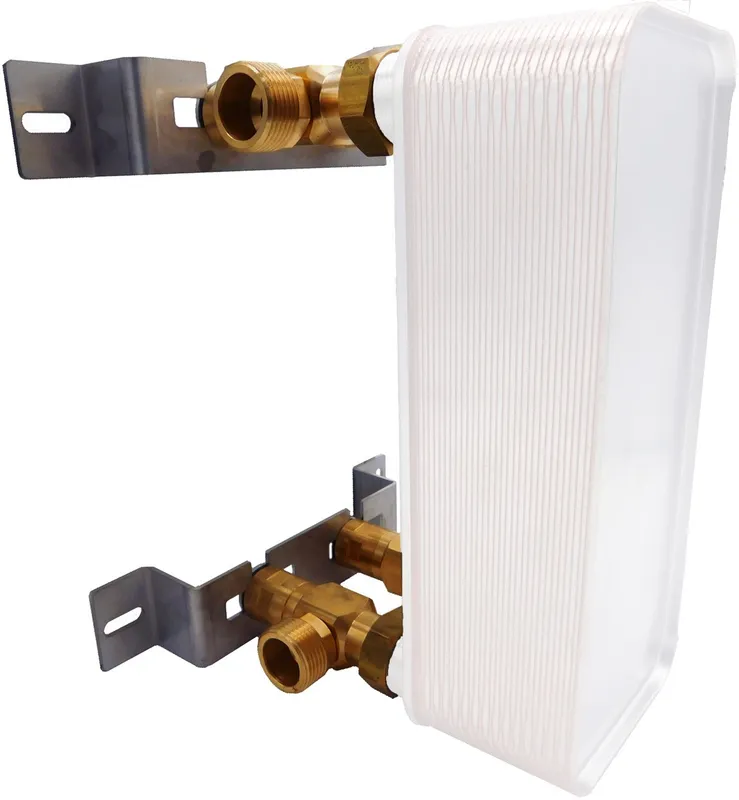

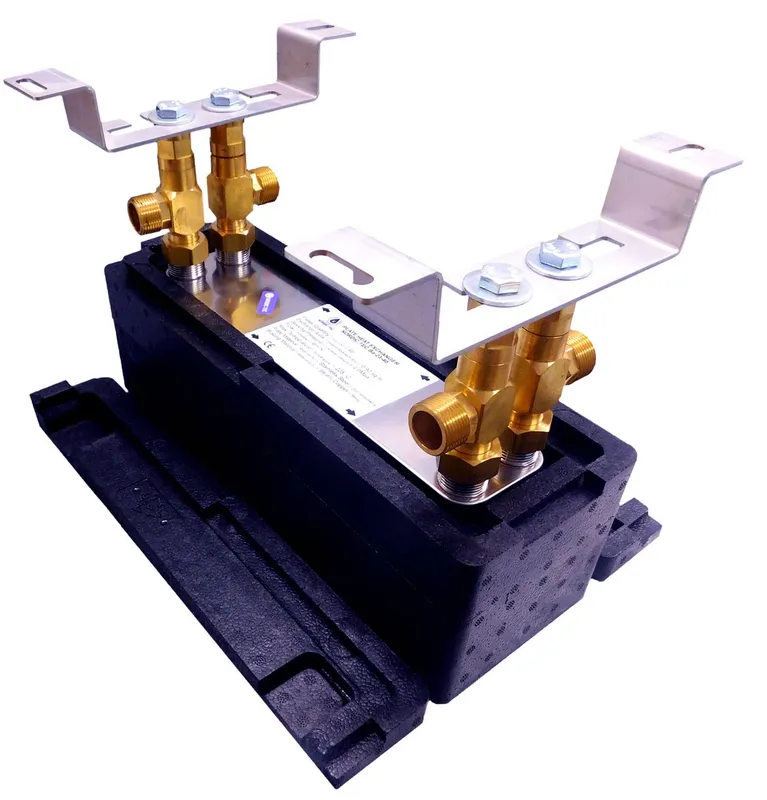

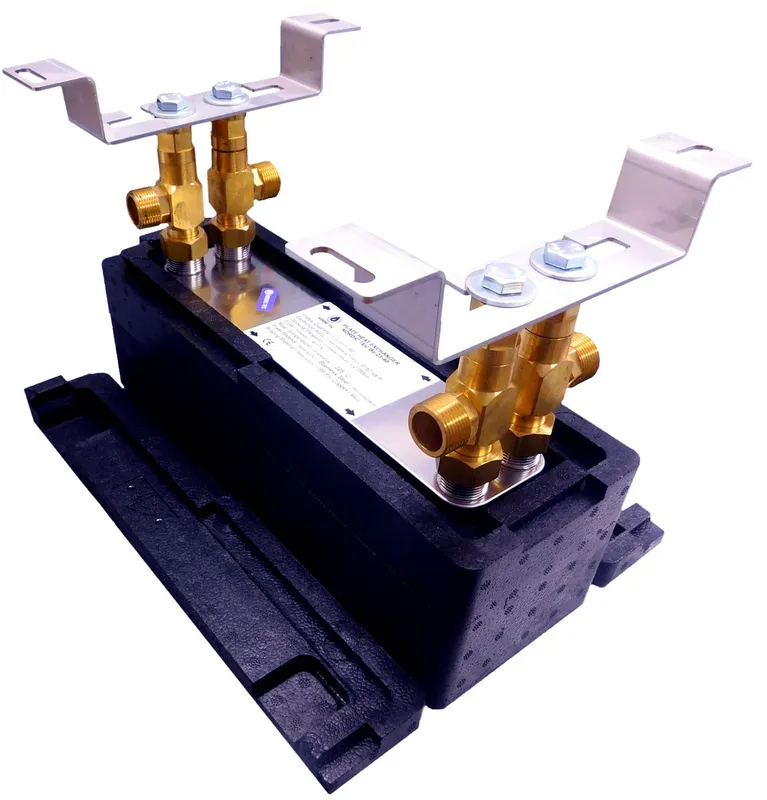

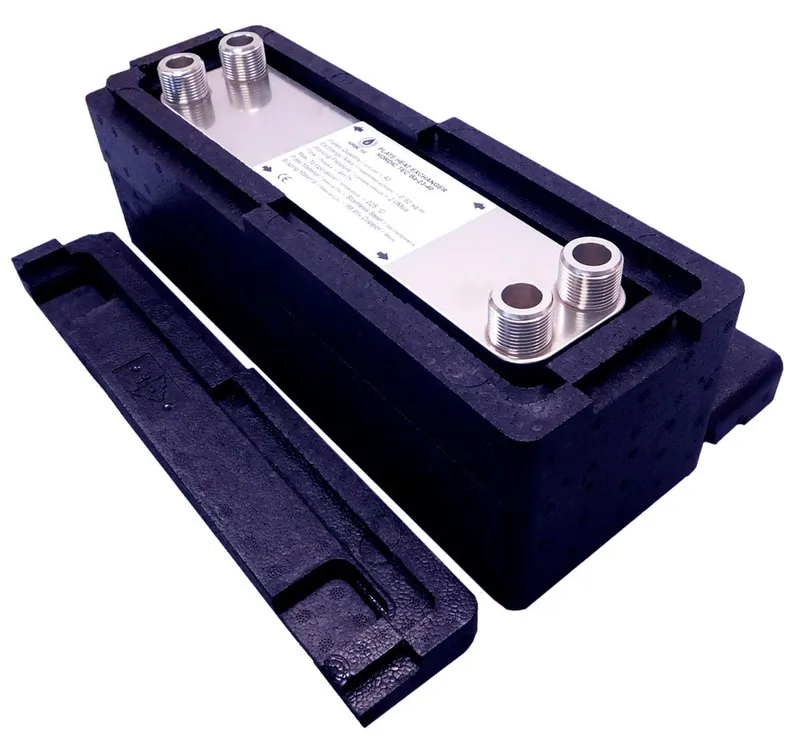

Konstrukcja opiera się na 40 płytach ze stali nierdzewnej 316L, połączonych lutowaniem miedzią 99,9% Cu. Uzupełnieniem są króćce przyłączeniowe 4 x 3/4", które umożliwiają wpięcie wymiennika w dwa niezależne obiegi robocze.

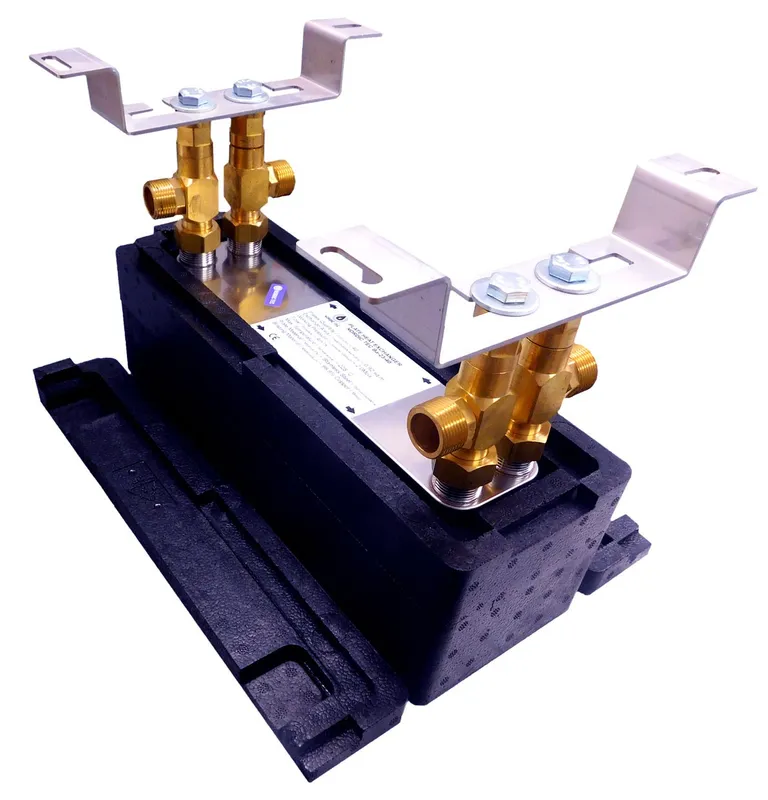

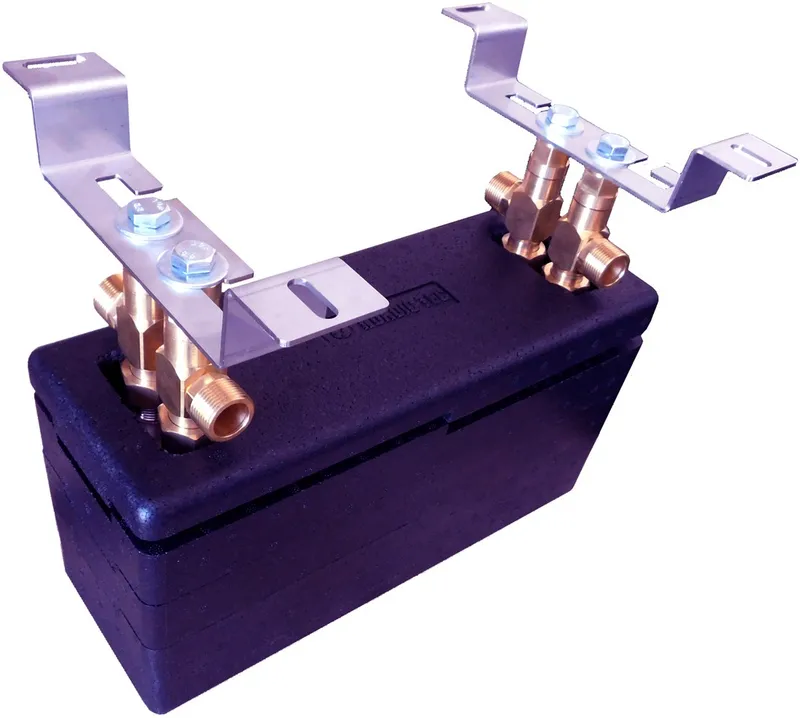

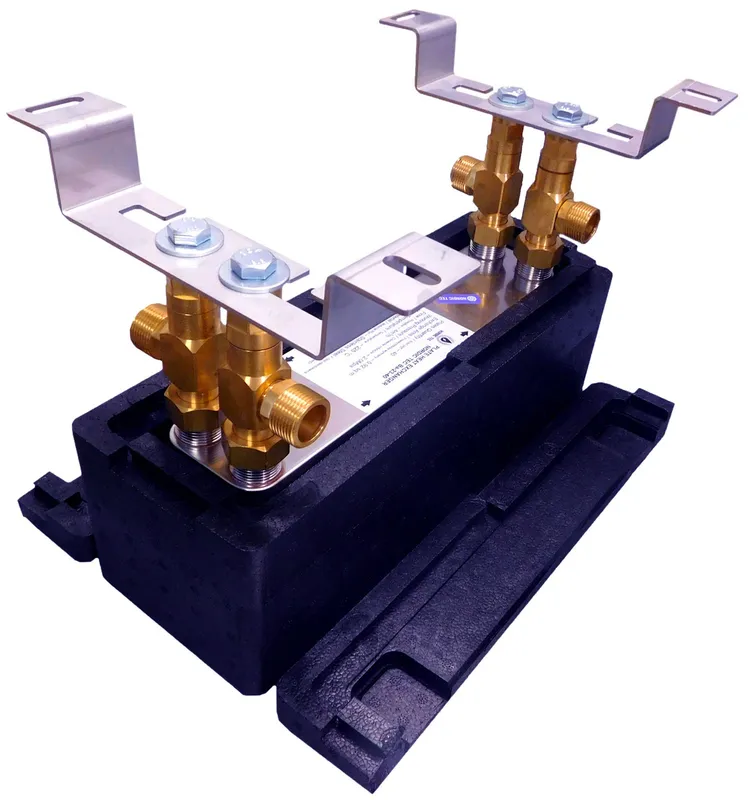

Schemat podłączenia i montaż w instalacji wymiennika Ba-23-40

Wytyczne montażowe

• Podłącz dwa obiegi po przeciwnych stronach wymiennika, zachowując poprawny kierunek przepływu.
• Przewidź filtrację, odpowietrzenie oraz zawory odcinające po obu stronach urządzenia.
• Dobierz pompy obiegowe do wymaganego przepływu i oporów instalacji.

Przykłady konfiguracji CO i CWU

• rozdzielenie układu otwartego od zamkniętego w instalacji CO,
• połączenie źródła ciepła z obiegiem CWU,
• wydzielenie obiegu grzewczego lub chłodniczego wymagającego separacji medium.

Jak dobrać wymiennik Ba-23-40 do instalacji?

Kluczowe parametry doboru

• moc źródła i realny zakres pracy: 20 do 45 kW,
• wymagany przepływ: do 4 m3/h,
• średnica przyłączy: 3/4",
• różnica temperatur oraz rodzaj medium roboczego,
• potrzeba separacji dwóch obiegów.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższego przepływu, mniejszych spadków temperatury lub większej powierzchni wymiany. Jeśli układ pracuje blisko górnej granicy 45 kW, zapas wydajności zwykle ułatwia stabilną pracę i późniejszą rozbudowę.

Najczęstsze pytania

Najczęściej pojawiające się pytania dotyczą sposobu działania, zastosowania i doboru tego modelu. Poniżej znajdziesz krótkie odpowiedzi, które pomagają szybko ocenić, czy Ba-23-40 pasuje do planowanej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować instalacje CO, CWU lub inne układy robocze pracujące w różnych warunkach. To rozwiązanie przydaje się wszędzie tam, gdzie potrzebna jest jednocześnie wymiana energii i separacja hydrauliczna.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach stalowych płyt. Ciepło przechodzi przez powierzchnię płyt, ale same ciecze nie mieszają się ze sobą. W tym modelu wymianę wspiera konstrukcja 40 płyt ze stali nierdzewnej lutowanych miedzią.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba rozdzielić dwa obiegi i zachować skuteczną wymianę ciepła. Dotyczy to modernizacji CO, układów CWU, instalacji z ogrzewaniem podłogowym oraz obiegów z różnymi parametrami pracy. Sprawdza się także przy potrzebie oddzielenia układu otwartego od zamkniętego.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła, przepływie i warunkach temperaturowych instalacji. W tym modelu zakres mocy wynosi 20 do 45 kW, a maksymalny przepływ 4 m3/h, więc te wartości trzeba odnieść do rzeczywistej pracy układu. Znaczenie mają też przyłącza 3/4" oraz wymagana separacja obiegów.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować, jeśli parametry instalacji mieszczą się w jego możliwościach. Trzeba porównać moc, przepływ, temperatury pracy oraz sposób podłączenia z wymaganiami konkretnego układu. Kluczowe są tu zakres 20 do 45 kW, przepływ do 4 m3/h i przyłącza 3/4".

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
