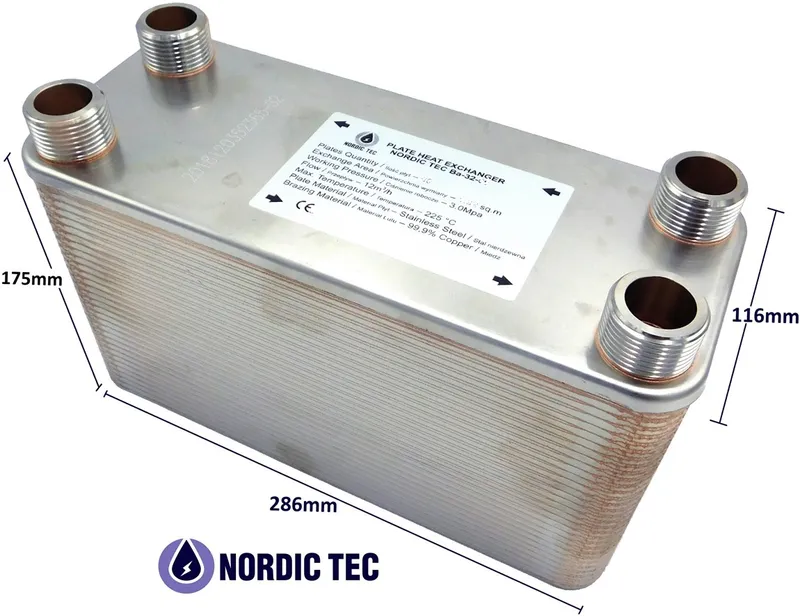

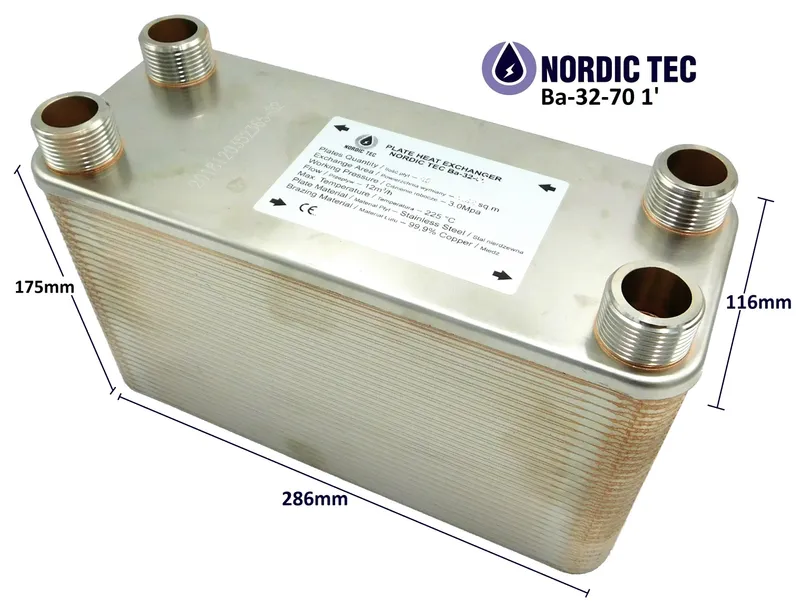

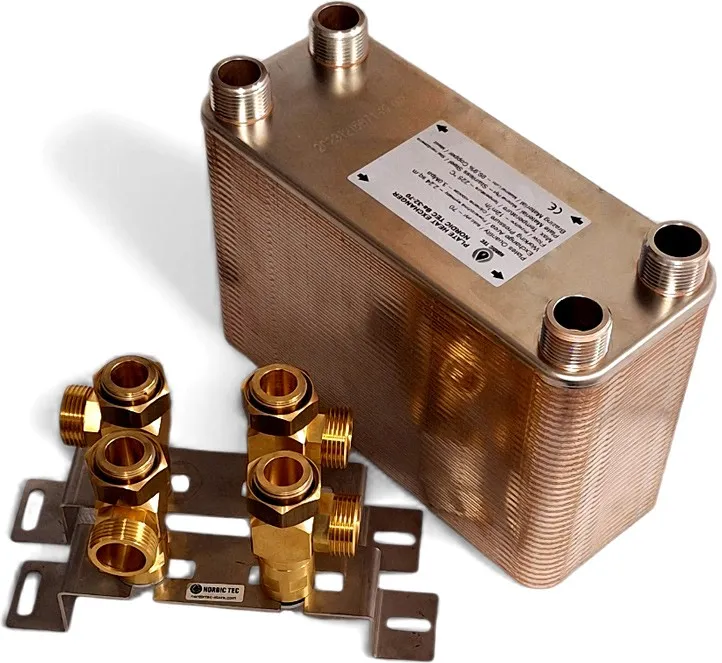

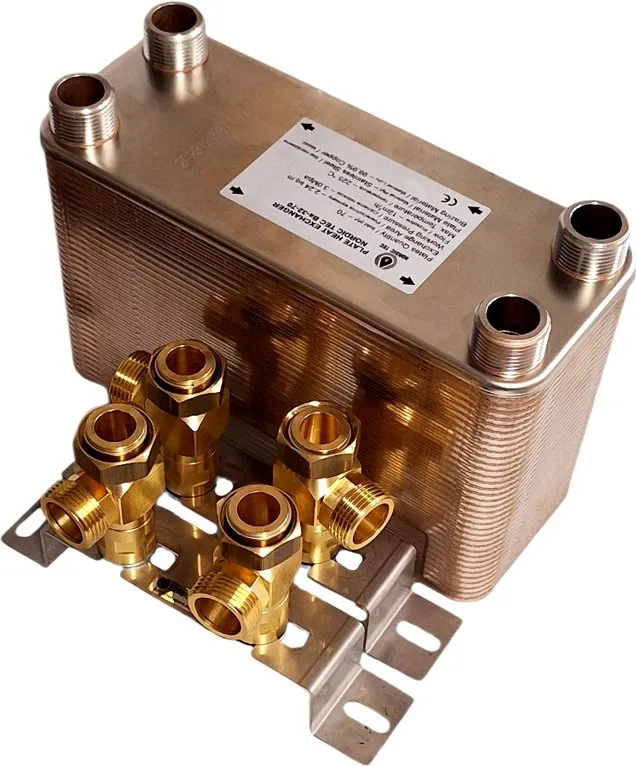

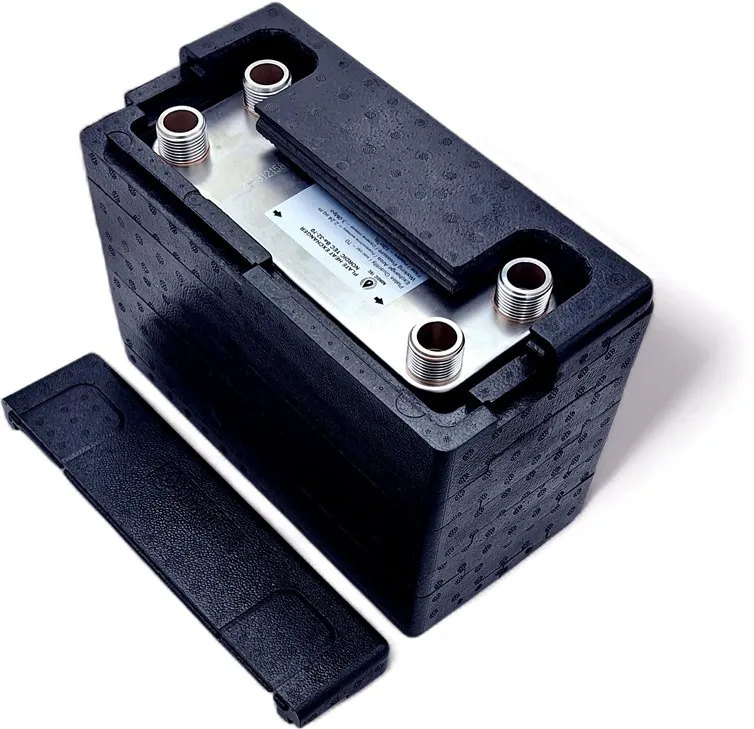

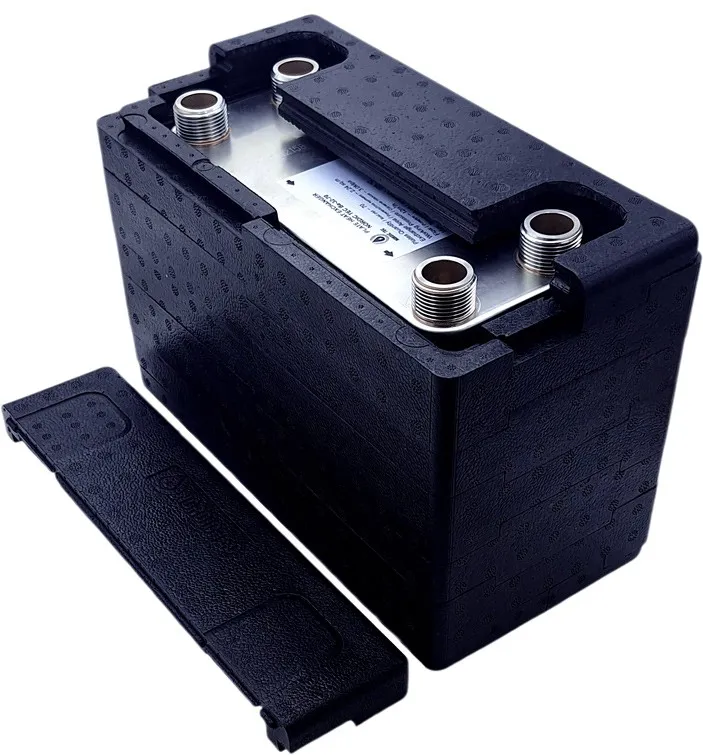

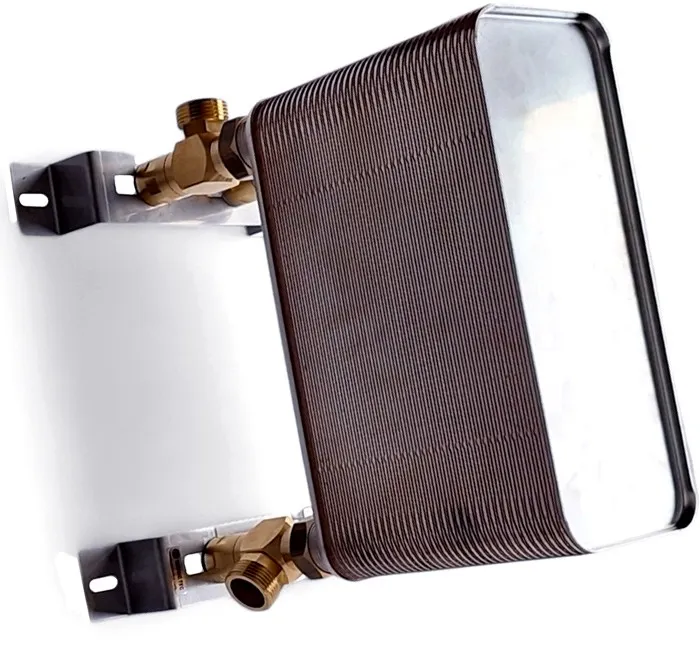

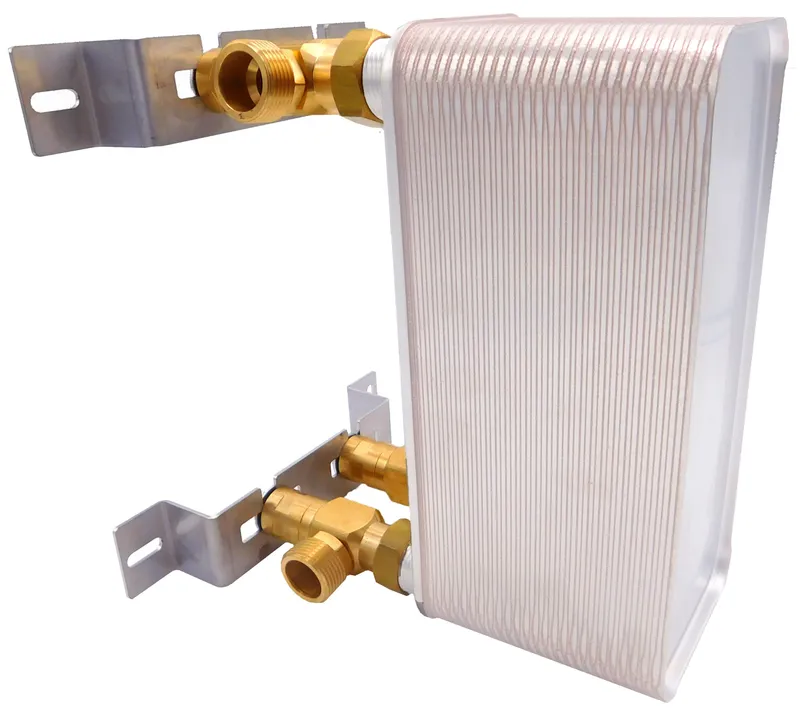

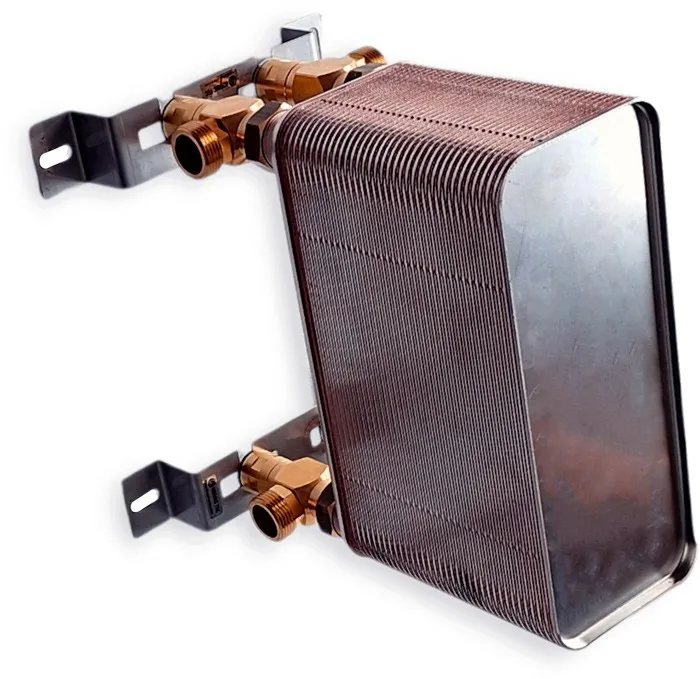

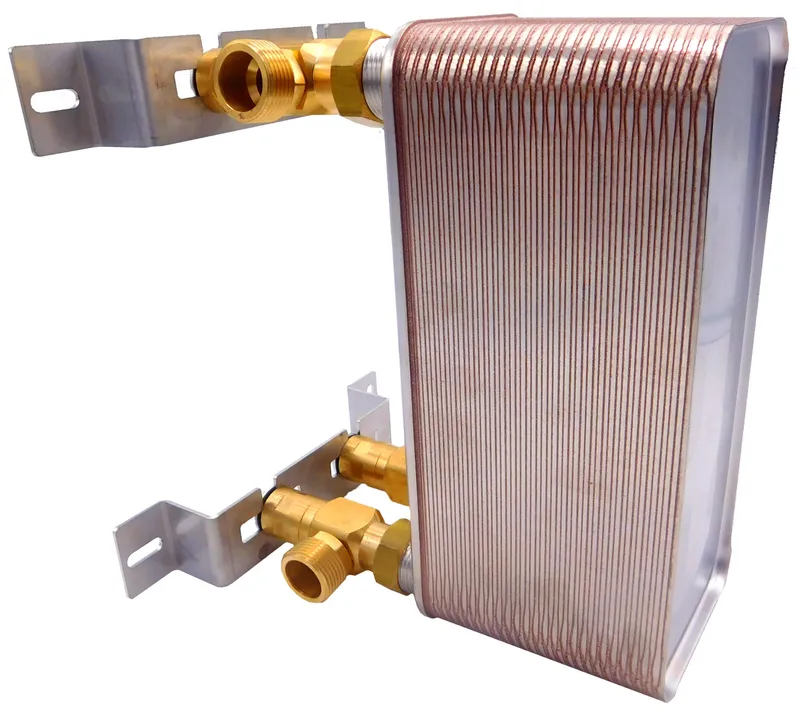

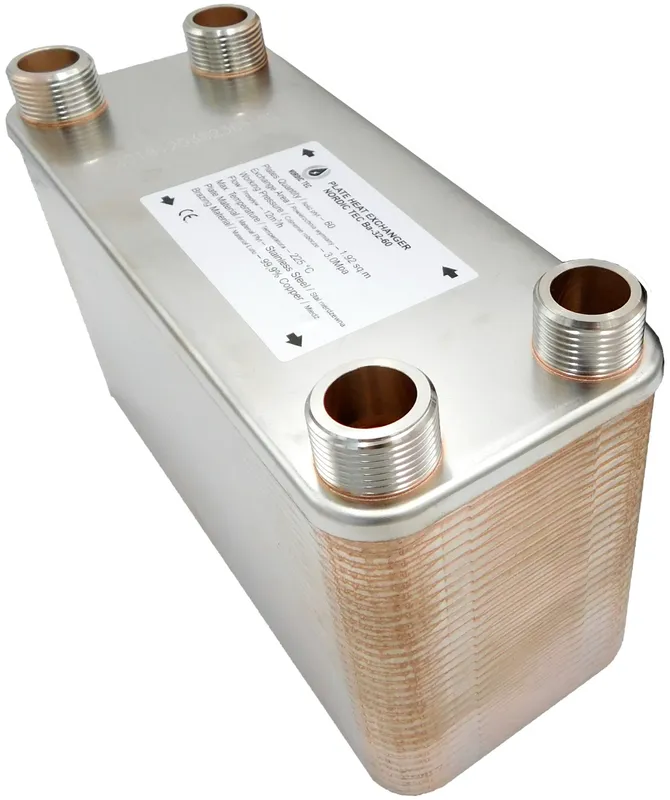

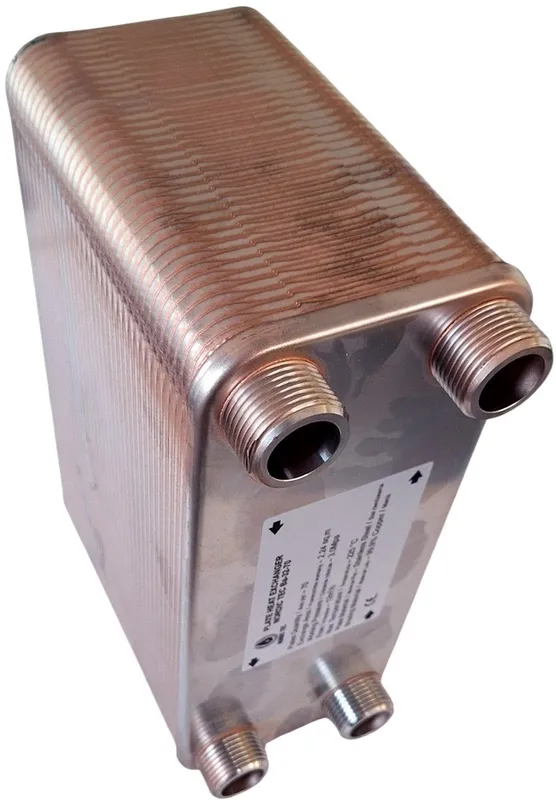

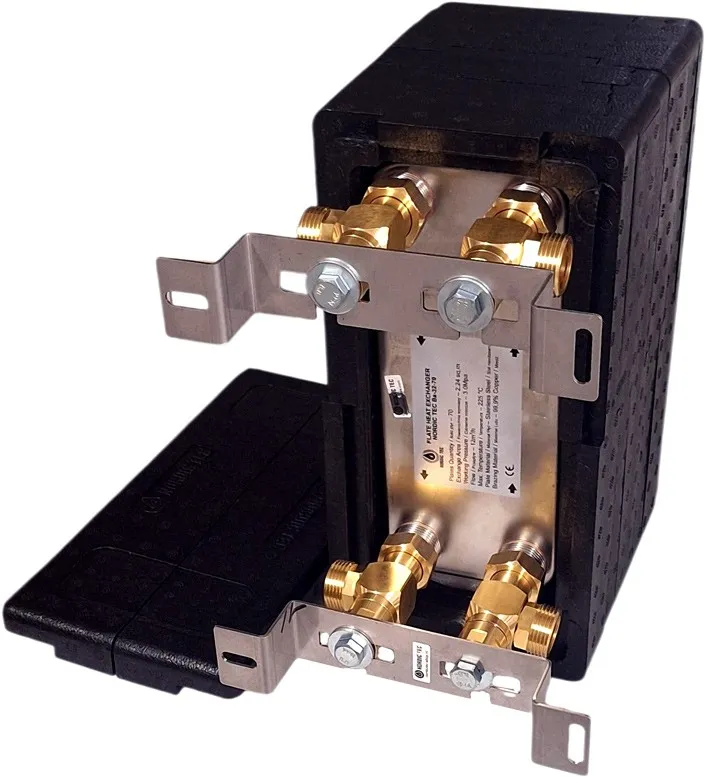

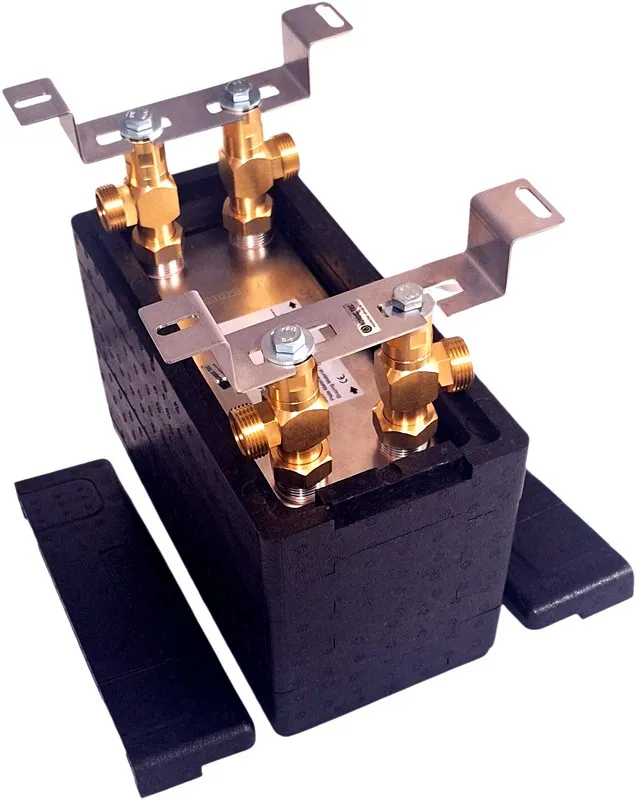

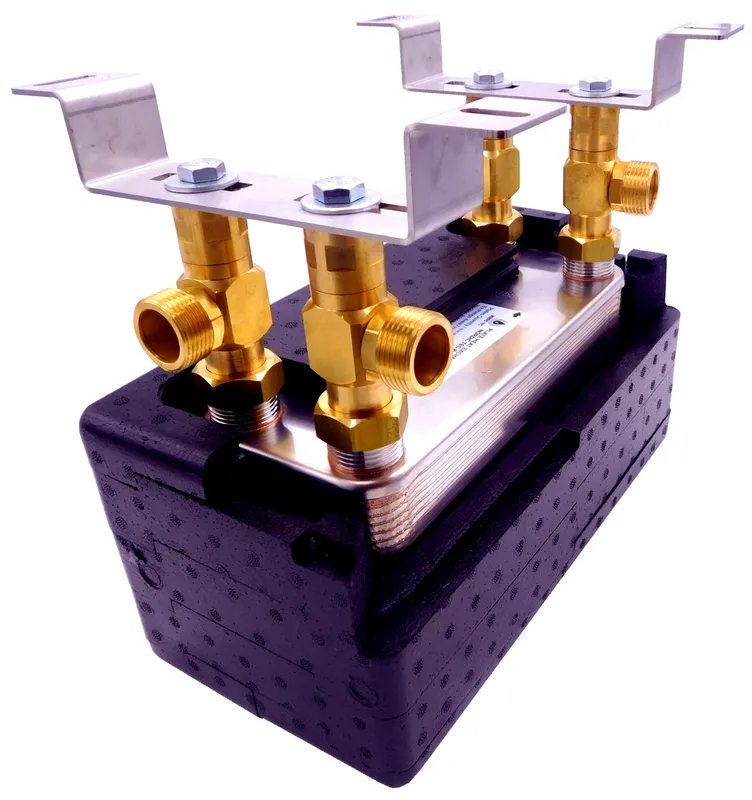

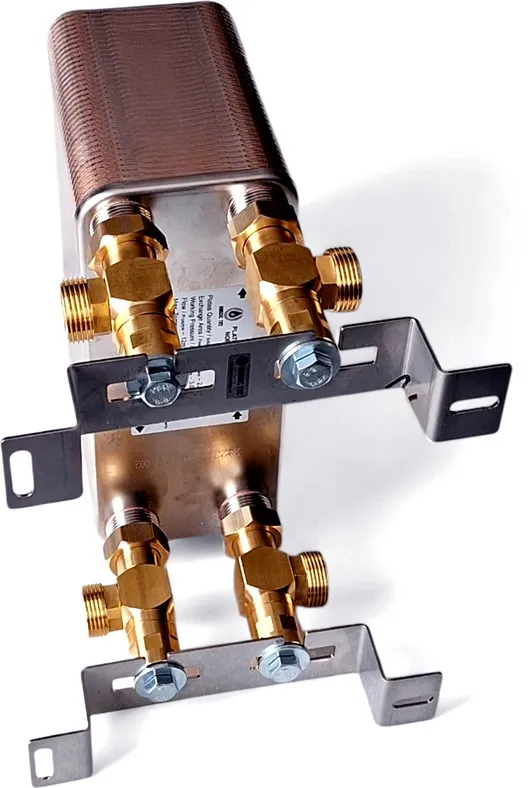

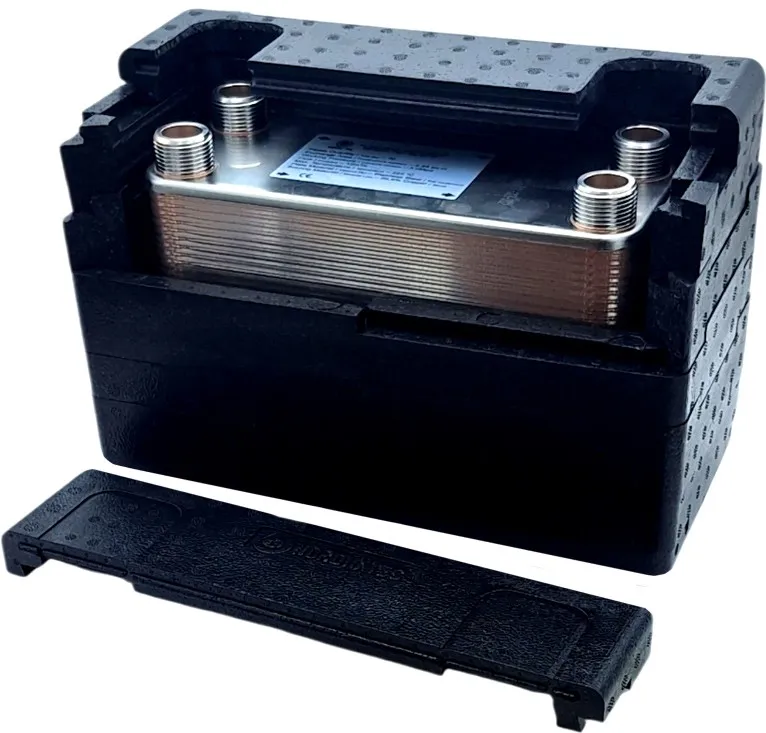

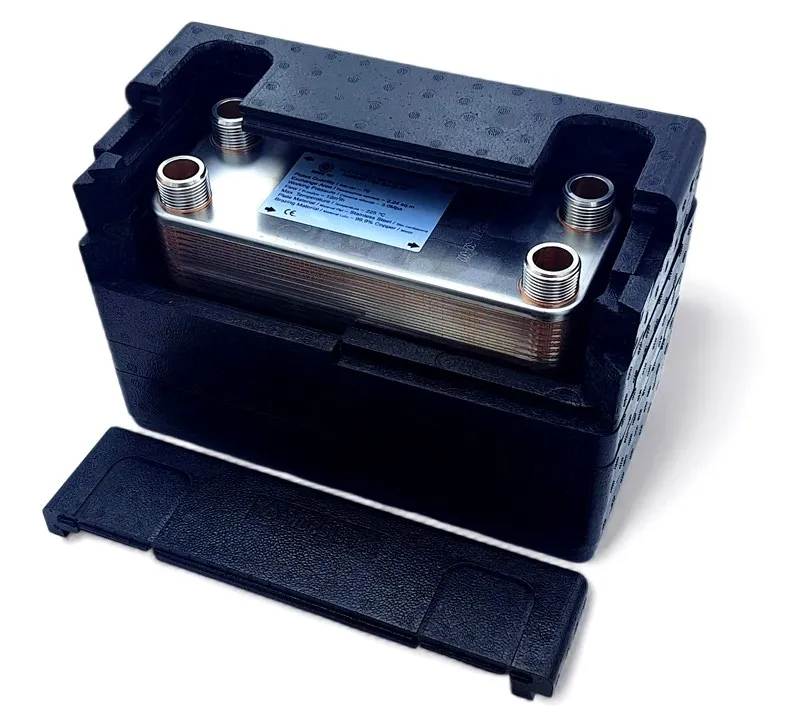

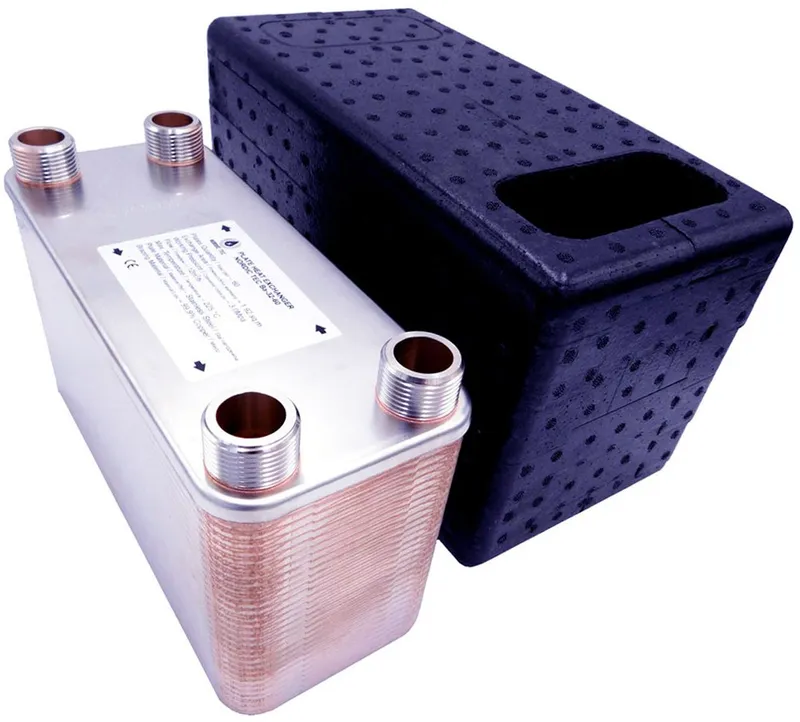

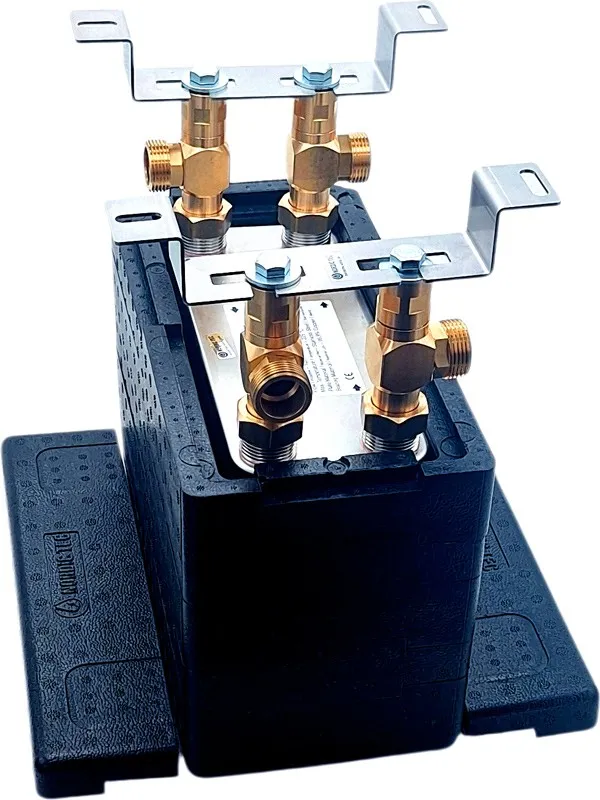

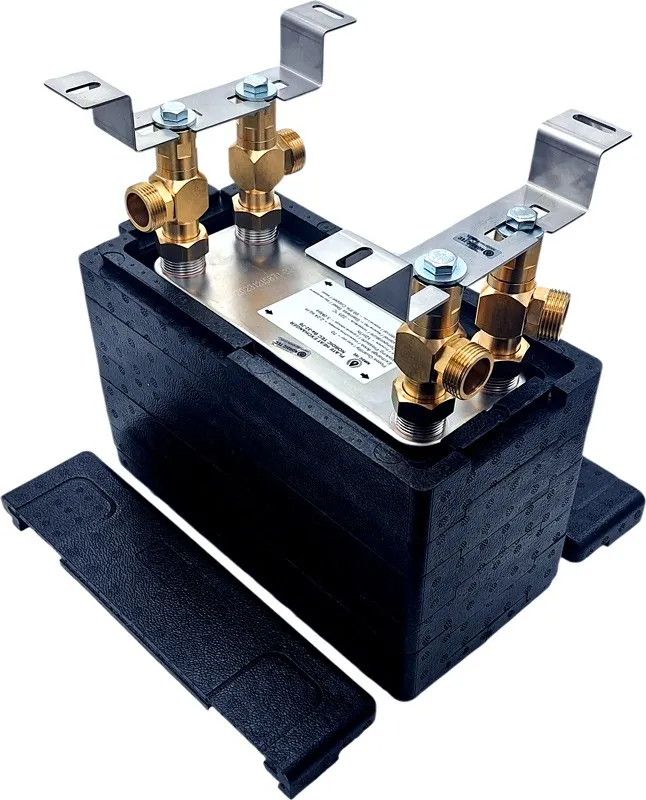

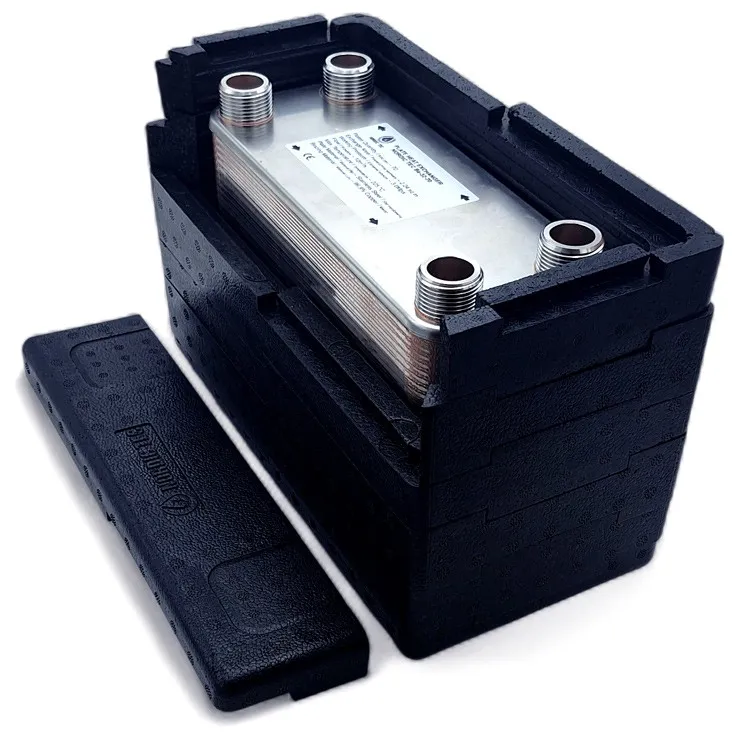

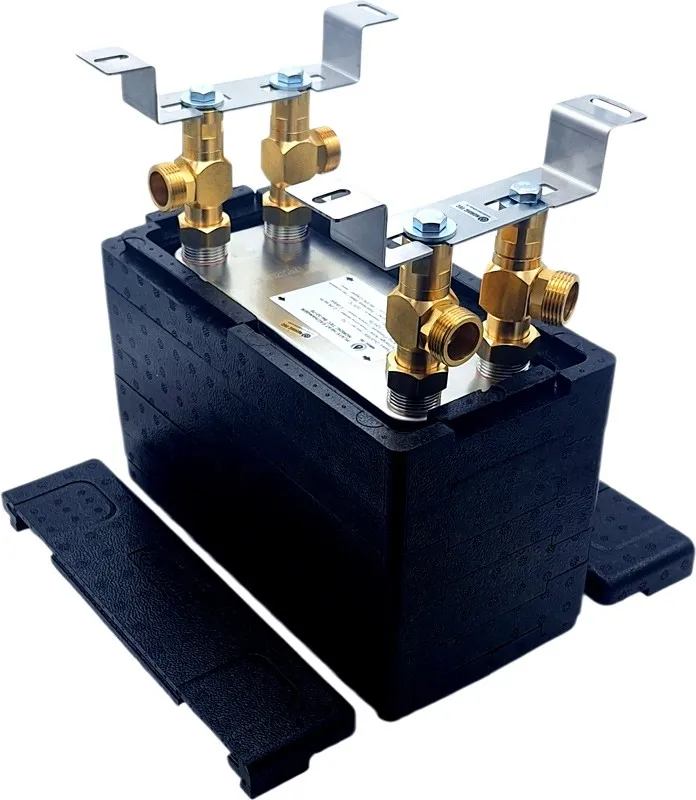

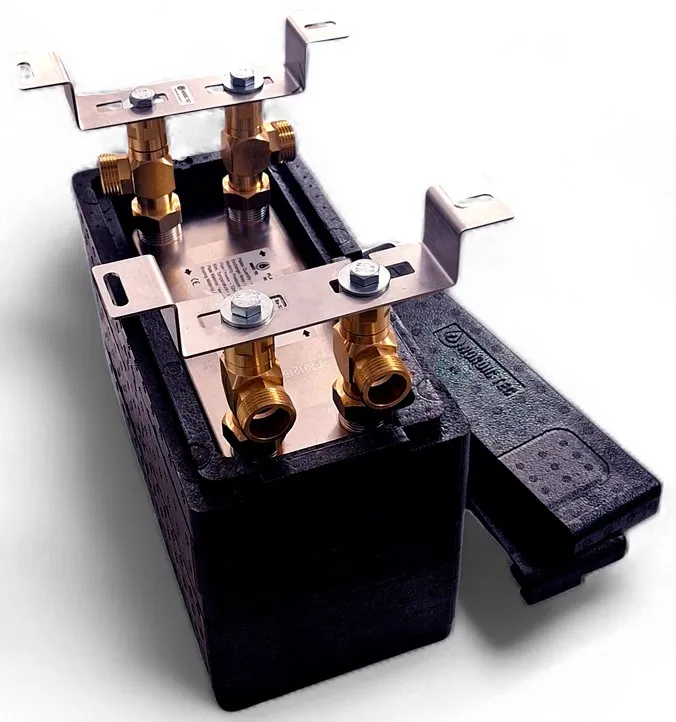

Wymiennik ciepła Ba-32-70 1" 70-150kW

Ba-32-70 — najważniejsze informacje

Ba-32-70 to płytowy wymiennik ciepła do efektywnego przekazywania energii między dwoma obiegami bez mieszania mediów. Model o mocy 70 do 150 kW, z przyłączami 1 cala i konstrukcją 70 płyt sprawdza się w instalacjach CO, CWU oraz z pompą ciepła, gdy trzeba odseparować układy i zachować wysoką sprawność wymiany ciepła.

To wymiennik do separacji obiegów grzewczych i przekazywania ciepła w instalacjach wymagających wysokiej wydajności oraz stabilnej pracy.

• Moc grzewcza: 70 do 150 kW
• Liczba płyt: 70
• Przyłącza: 1 cala
• Zastosowanie: CO, CWU, pompy ciepła, rozdzielenie układu glikolu od wody

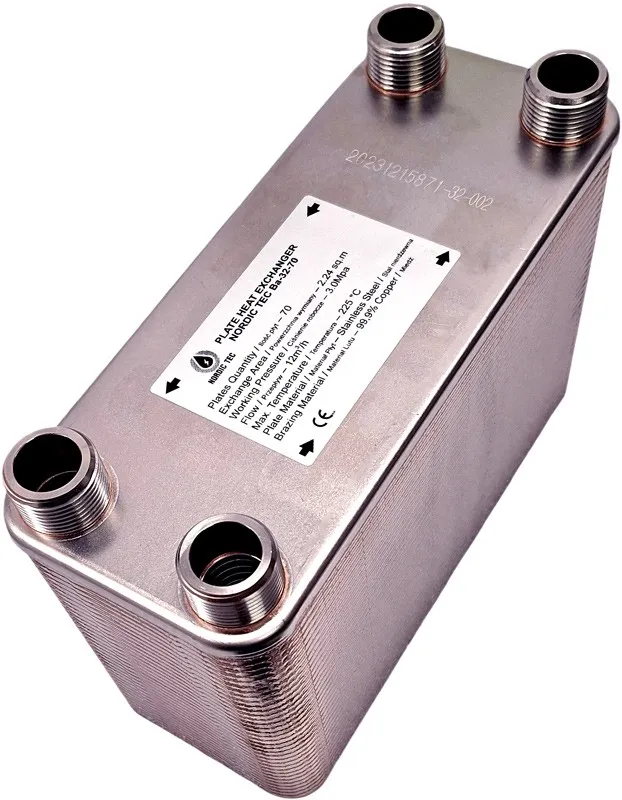

Specyfikacja techniczna wymiennika Ba-32-70

Model	Ba-32-70
Moc grzewcza	70 do 150 kW
Liczba płyt	70
Przyłącza	4x 1 cal / 25
Maks. przepływ	12 m³/h
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	do +230°C
Powierzchnia wymiany cieplnej	2,240 m²
Materiał	Stal nierdzewna 316L
Typ łączenia	lutowana na twardo, czystą miedzią
Czynnik	ciecz-ciecz

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-32-70?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego pozwala bezpiecznie oddzielić różne części instalacji. Ten płytowy wymiennik ciepła pomaga zachować sprawną wymianę energii w układach z wodą lub glikolem oraz ułatwia integrację źródeł ciepła o różnych parametrach pracy.

Typowe zastosowania

Model sprawdzi się w instalacjach CO i CWU, przy pompach ciepła, ogrzewaniu podłogowym, a także w układach grzewczych i chłodniczych wymagających separacji obiegów. Jest praktycznym wyborem tam, gdzie trzeba rozdzielić układ otwarty od zamkniętego lub odseparować obieg glikolowy od wodnego.

To model przeznaczony do pracy w instalacjach ciecz-ciecz, z dużą powierzchnią wymiany i parametrami odpowiednimi dla rozbudowanych układów grzewczych. Konstrukcja 70-płytowa oraz przyłącza 1 cala wspierają wydajną pracę przy przepływie do 12 m3/h i ciśnieniu roboczym do 30 bar.

Zasada działania i budowa wymiennika Ba-32-70

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez bezpośredniego kontaktu cieczy. Dzięki temu obiegi pozostają odseparowane, a wymiana ciepła przebiega szybko i efektywnie.

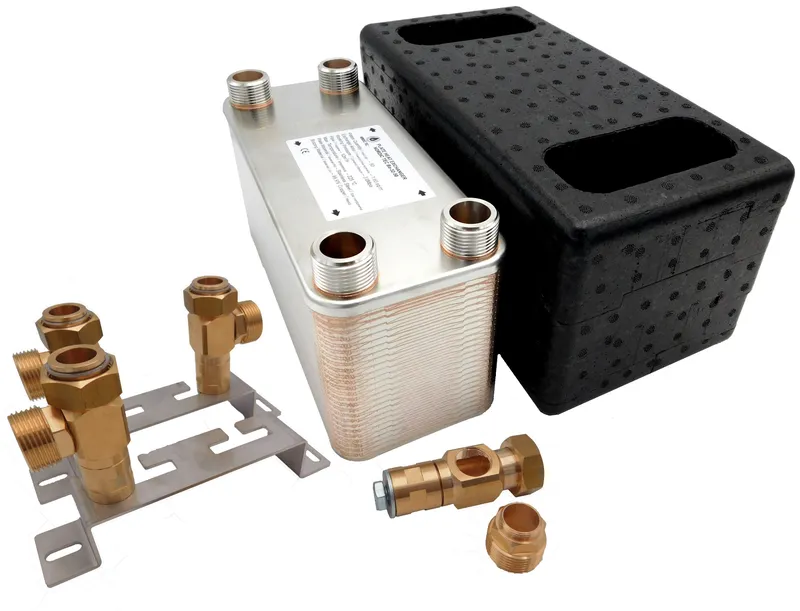

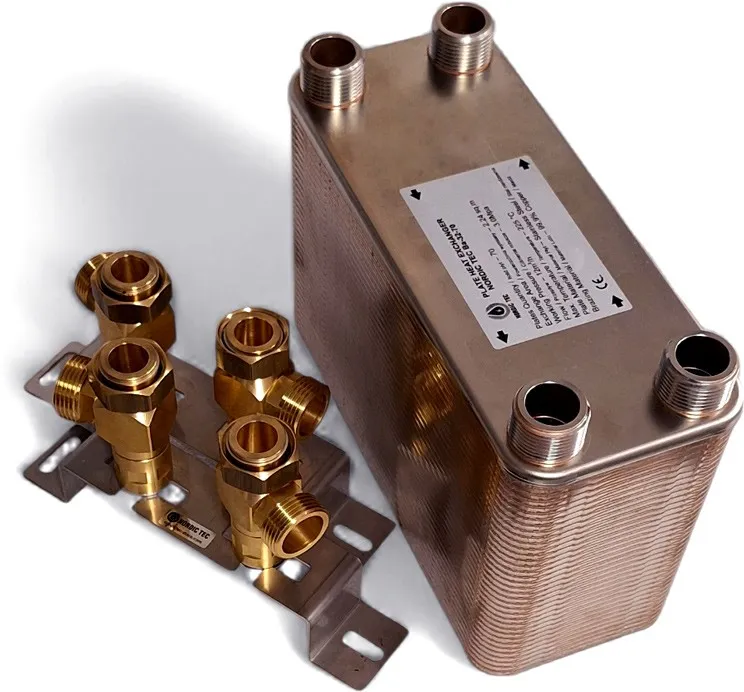

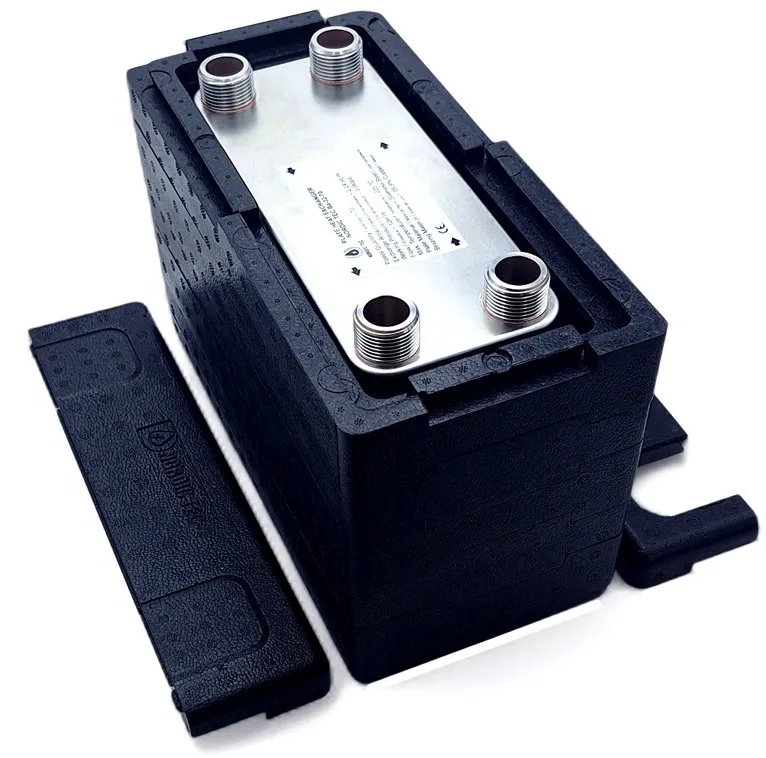

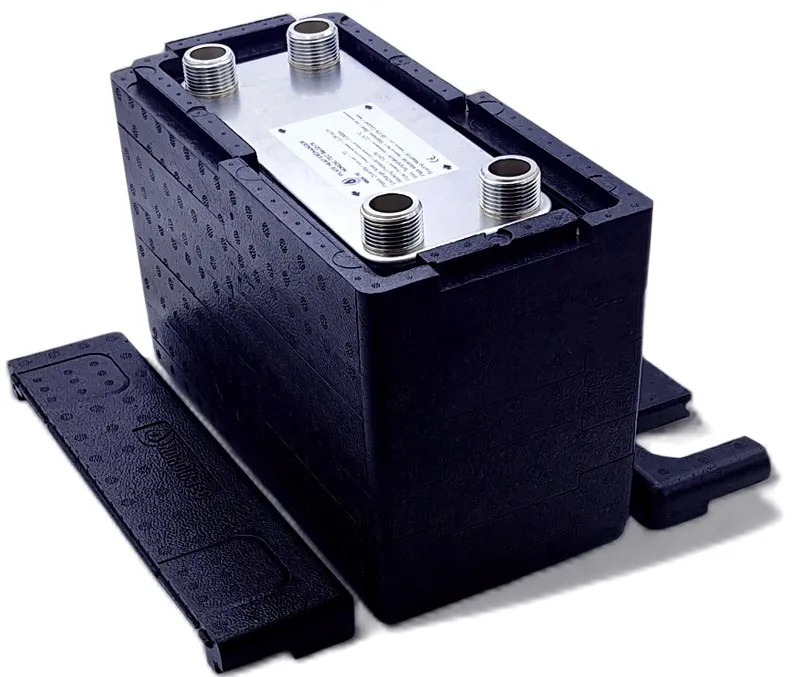

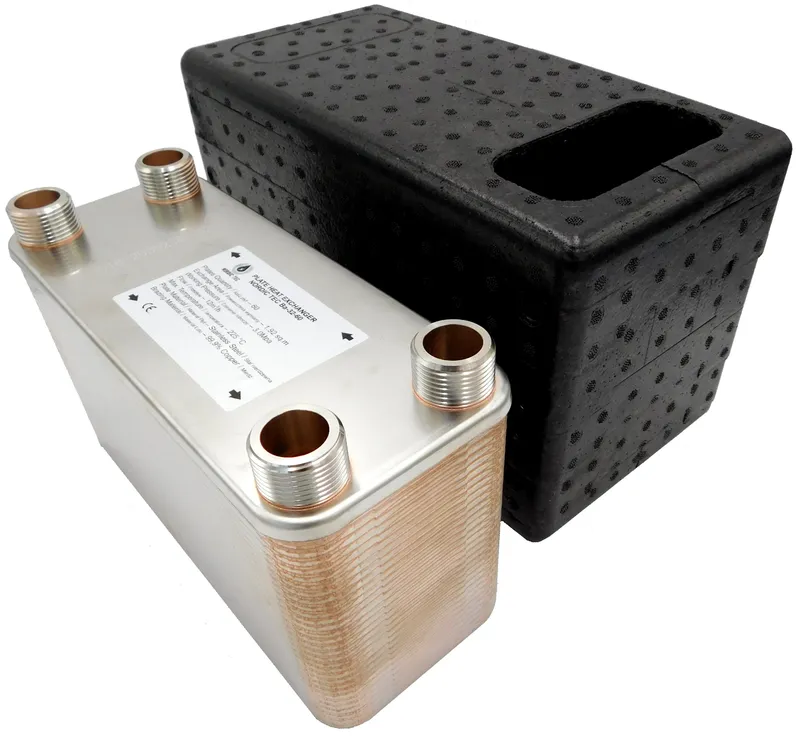

Z czego składa się urządzenie?

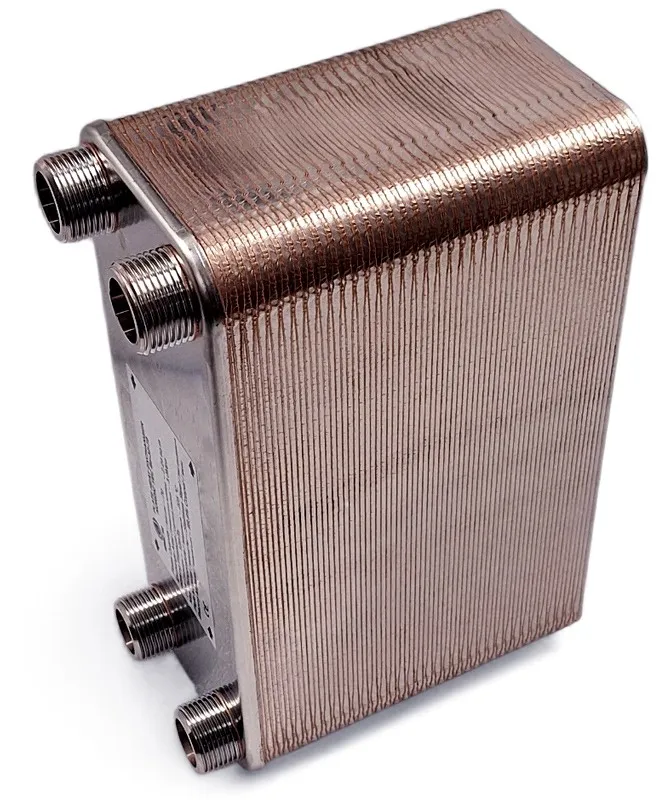

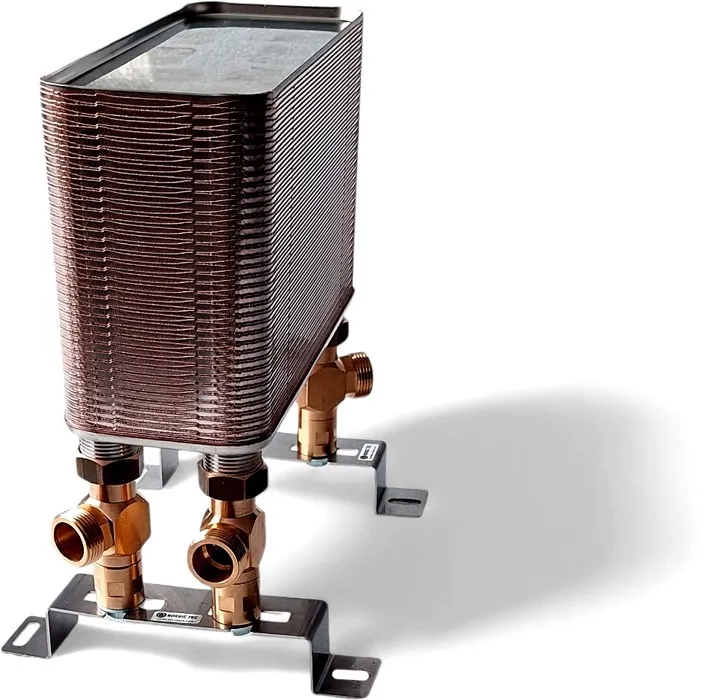

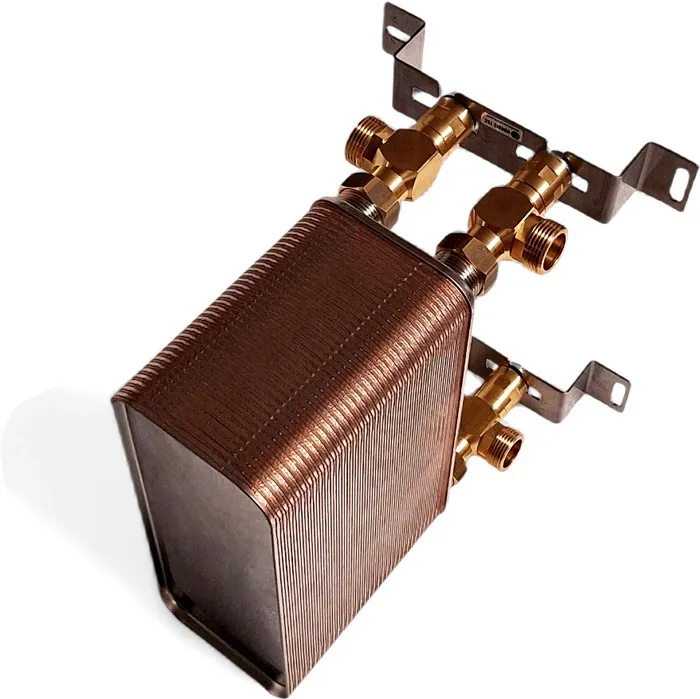

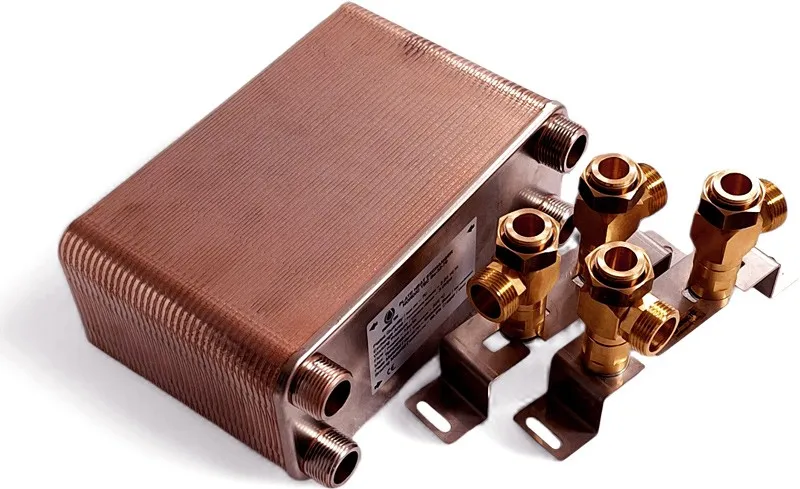

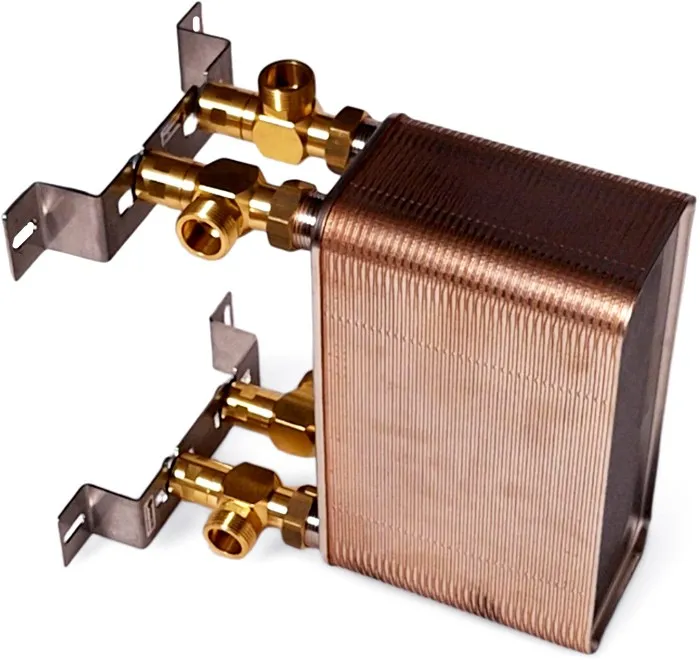

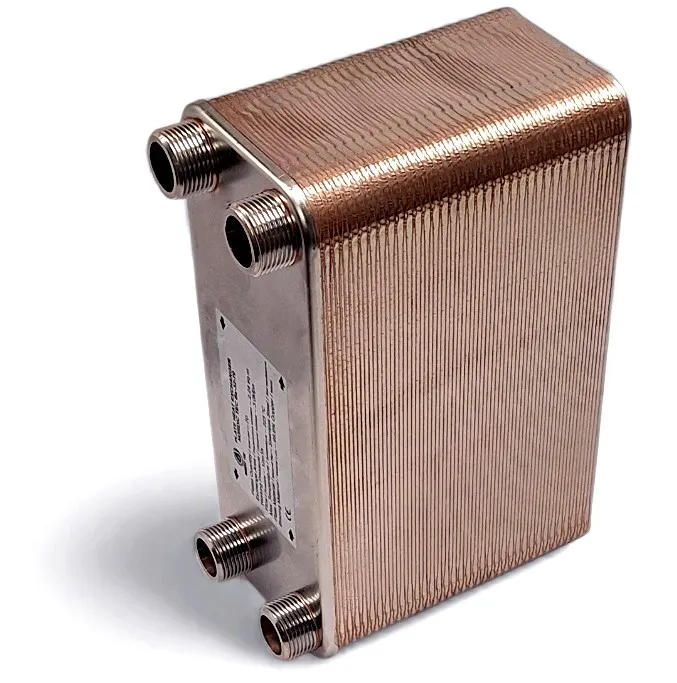

Konstrukcja wykorzystuje płyty ze stali nierdzewnej 316L oraz lutowanie czystą miedzią. Profilowane płyty wywołują przepływ turbulentny, co poprawia odbiór i przekazywanie energii. Całość uzupełniają króćce przyłączeniowe 4x 1 cal.

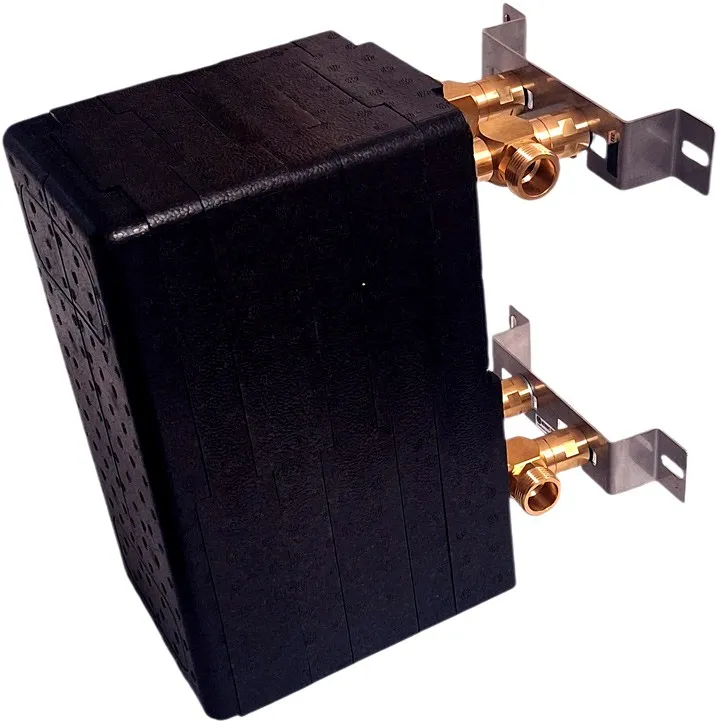

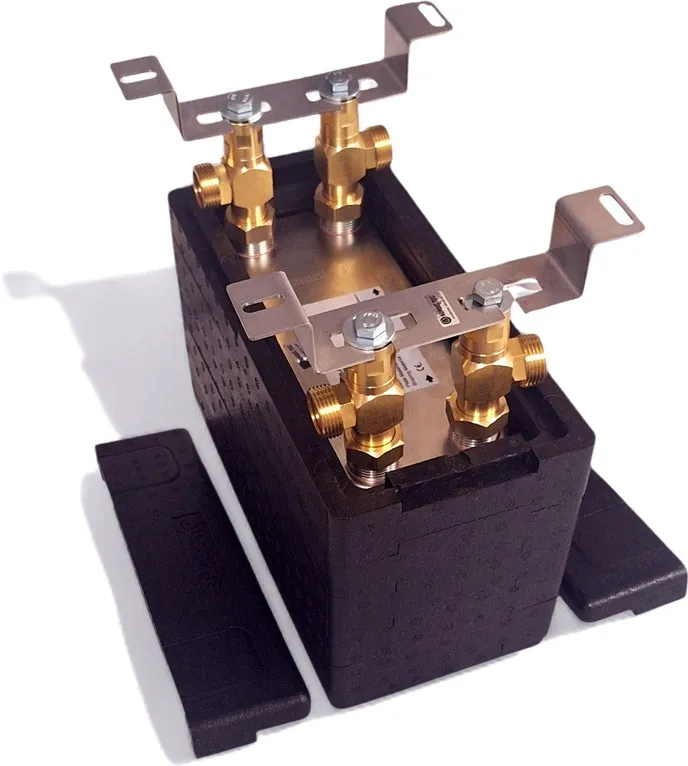

Schemat podłączenia i montaż w instalacji wymiennika Ba-32-70

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z założonym kierunkiem przepływu, aby uzyskać stabilną wymianę ciepła.
• Przed wymiennikiem warto przewidzieć filtrację, aby ograniczyć ryzyko zanieczyszczeń w kanałach płytowych.

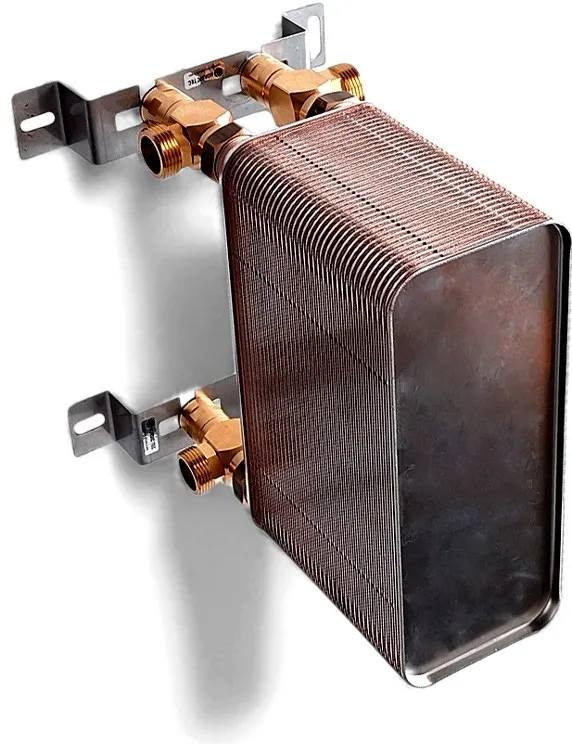

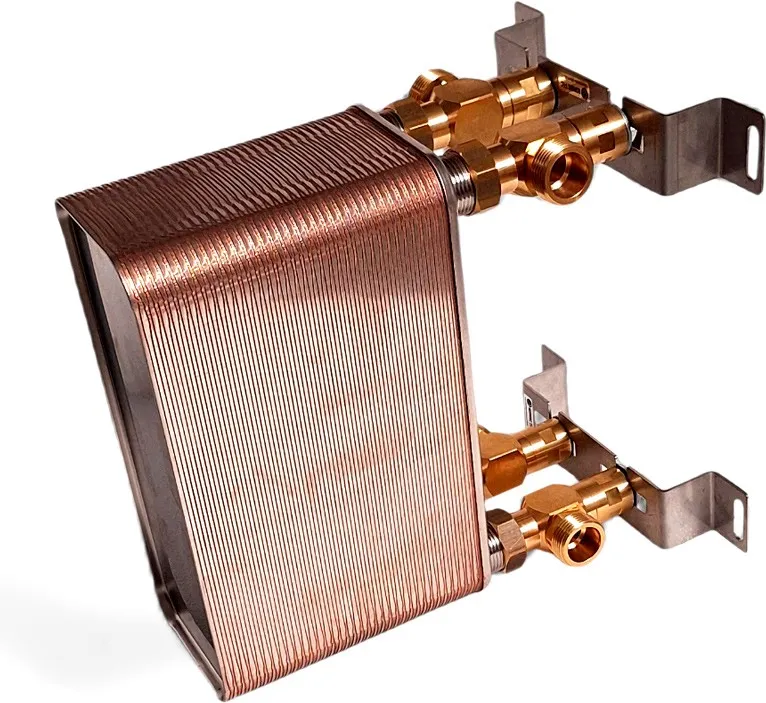

• W instalacji zaleca się zastosowanie zaworów odcinających oraz odpowietrzenia dla łatwiejszego uruchomienia i serwisu.
• Pompy obiegowe dobiera się do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

Model można stosować w układzie pompa ciepła ↔ CO, kocioł ↔ CWU oraz tam, gdzie potrzebne jest rozdzielenie obiegu glikolowego od wodnego.

Jak dobrać wymiennik Ba-32-70 do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na mocy źródła: 70 do 150 kW.
• Znaczenie mają także różnica temperatur, rodzaj medium oraz maksymalny przepływ 12 m3/h.
• Trzeba uwzględnić średnicę przyłączy 1 cala i wymaganą separację obiegów.
• Ważnym wskaźnikiem jest też liczba płyt, która wpływa na powierzchnię wymiany i wydajność.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć przy wyższych przepływach, mniejszej różnicy temperatur albo gdy instalacja wymaga większego zapasu wydajności. W razie wątpliwości warto skonsultować dobór z doradztwem technicznym Aquaventis.

Najczęstsze pytania

Przed zakupem najczęściej pojawiają się pytania o zasadę działania, zastosowanie oraz dobór do konkretnej instalacji. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model będzie odpowiedni do Twojego układu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można oddzielić różne części instalacji, na przykład obieg wody od glikolu albo układ otwarty od zamkniętego. To częste rozwiązanie w CO, CWU i przy pompach ciepła.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii przez cienkie płyty oddzielające dwa media. Ciecze płyną po przeciwnych stronach płyt, a ciepło przechodzi przez stal nierdzewną bez ich mieszania. Profilowanie płyt poprawia sprawność wymiany.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy instalacja wymaga separacji obiegów. Dotyczy to modernizacji systemu, współpracy z pompą ciepła, podłogówką, CWU oraz układów o różnych parametrach pracy. To również dobre rozwiązanie przy rozdzieleniu glikolu od wody.

Jak dobrać moc wymiennika ciepła?

Dobór zależy od mocy źródła, przepływu, temperatur pracy i rodzaju medium. W tym modelu zakres mocy wynosi 70 do 150 kW, a maksymalny przepływ 12 m3/h, więc te wartości trzeba zestawić z parametrami instalacji. Istotne są też przyłącza 1 cala i wymagana rezerwa wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z jego zakresem pracy. Model jest stosowany przy pompach ciepła i może pracować w układach z ogrzewaniem podłogowym, jeśli moc, przepływ i sposób separacji obiegów są właściwie dobrane. Szczególnie dobrze sprawdza się przy rozdzieleniu obiegu glikolowego od wodnego.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
