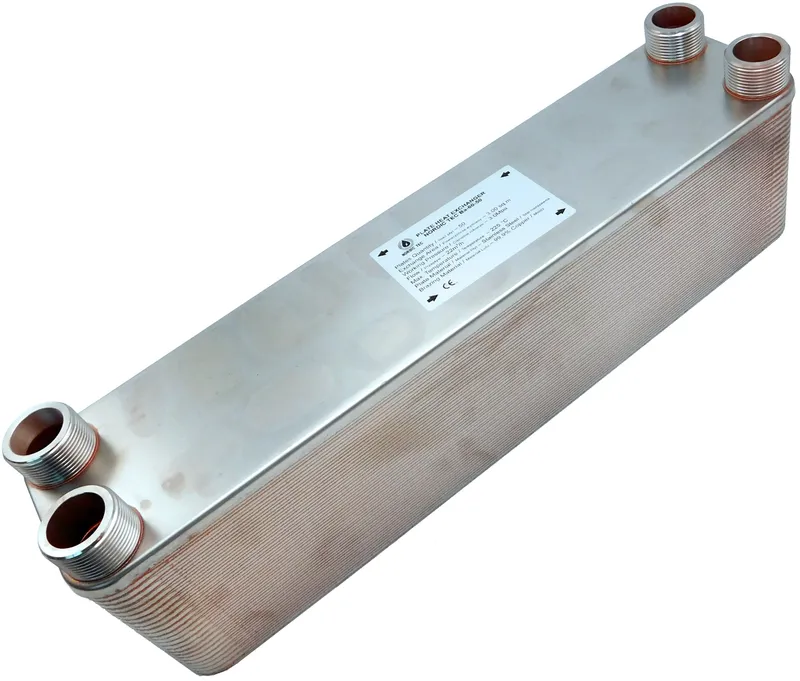

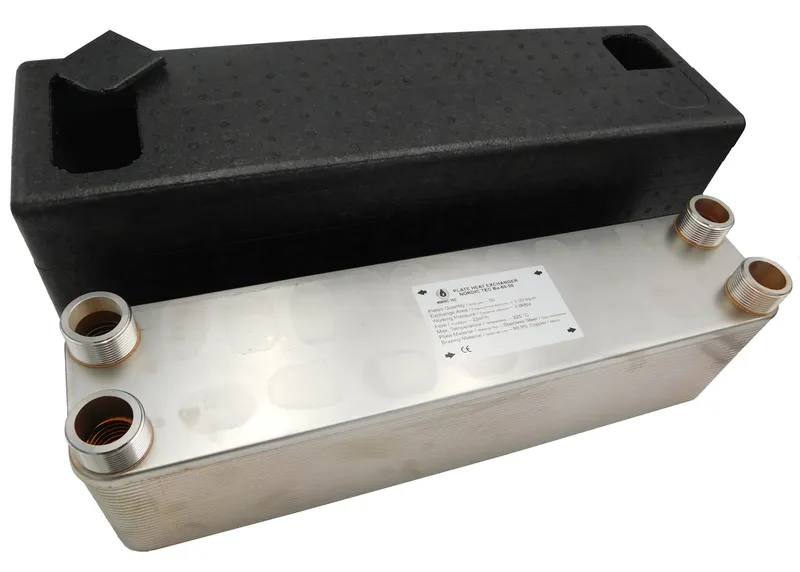

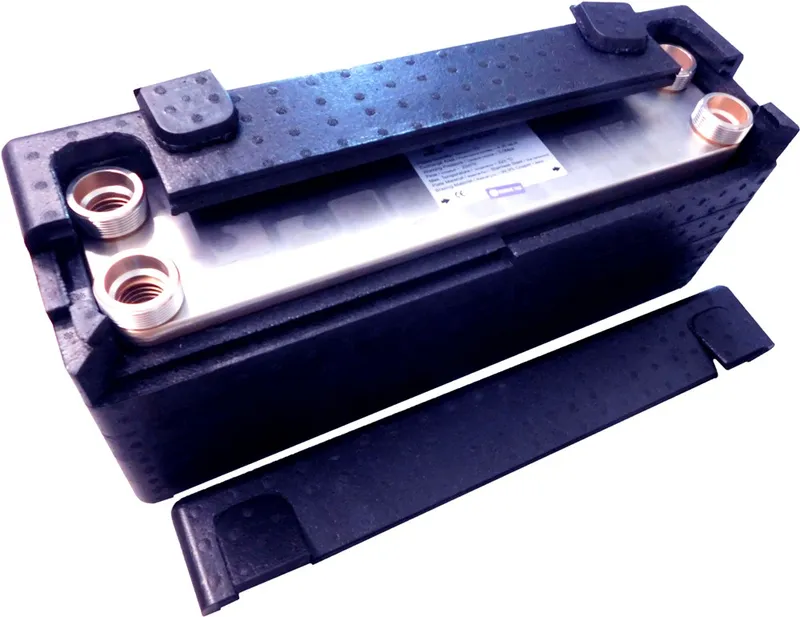

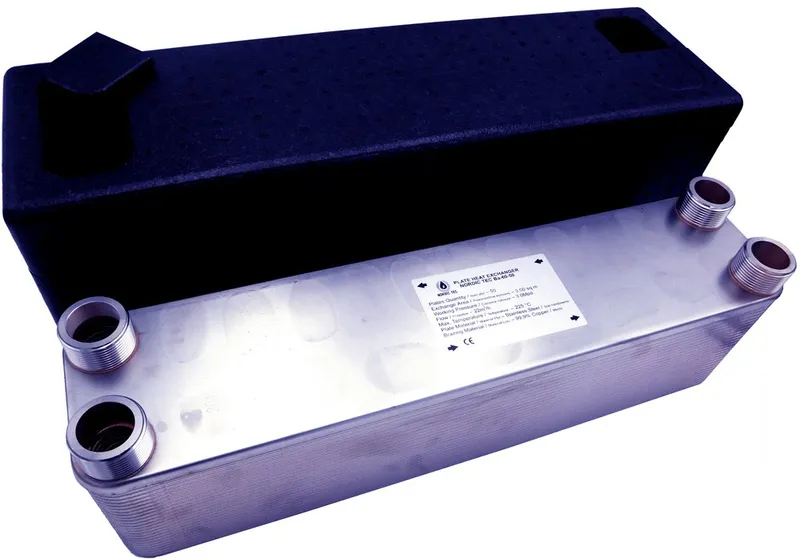

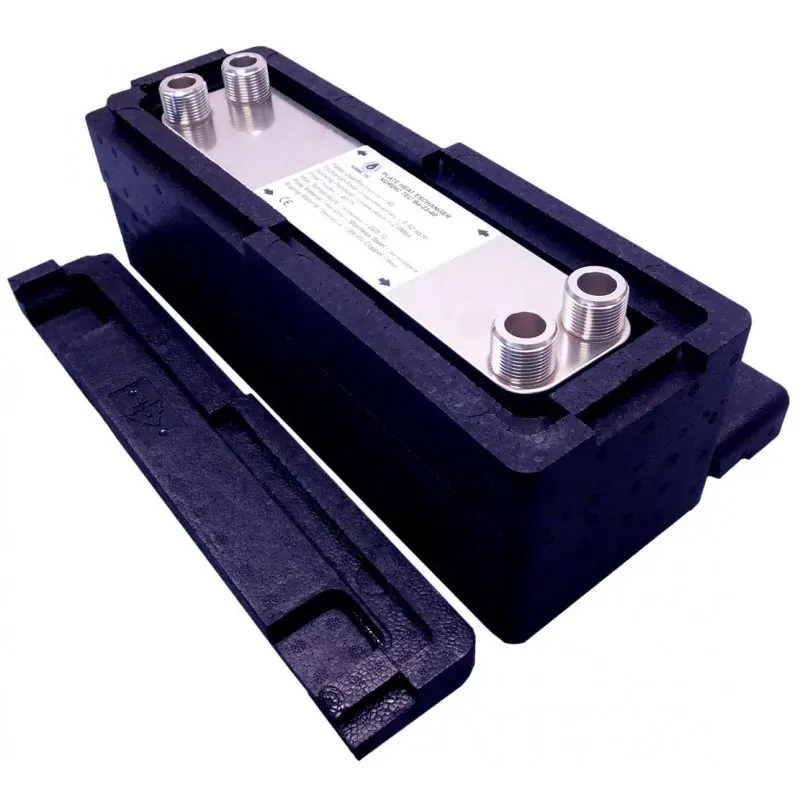

Wymiennik ciepła Ba-60-80 6/4" 160-310kW

Ba-60-80 — najważniejsze informacje

Ba-60-80 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy 160 do 310 kW. Model z przyłączami 6/4" i pakietem 80 płyt sprawdza się w instalacjach CO, CWU oraz układach z pompą ciepła, gdy potrzebna jest skuteczna separacja obiegów i wysoka wydajność wymiany.

• Moc grzewcza: 160 do 310 kW
• Liczba płyt: 80
• Przyłącza: 6/4"
• Zastosowanie: większe instalacje CO, CWU i układy z pompą ciepła

To urządzenie dla instalacji, w których trzeba skutecznie odseparować dwa obiegi cieczowe i utrzymać wysoki transfer ciepła przy dużym przepływie do 22 m3/h.

Specyfikacja techniczna wymiennika Ba-60-80

Model	Ba-60-80
Moc grzewcza	160 do 310 kW
Liczba płyt	80
Przyłącza	4x 6/4"
Powierzchnia wymiany grzewczej	4,80 m²
Maks. przepływ	22 m³/h
Maks. ciśnienie robocze	do 30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	do +230°C
Wymiary	526 × 124 × 200 mm
Rozstaw przyłączy	478 mm / 73 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu
Czynnik	ciecze

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-60-80?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego ułatwia bezpieczne rozdzielenie części instalacji o różnych parametrach pracy. Ten płytowy wymiennik ciepła znajduje zastosowanie w systemach CO, CWU, ogrzewaniu podłogowym, układach z pompą ciepła oraz w rozdzieleniu układu otwartego od zamkniętego.

Korzyści w praktyce

Duża powierzchnia wymiany 4,80 m² i przyłącza 6/4" sprzyjają pracy w większych obiektach oraz rozbudowanych układach grzewczych.

Typowe zastosowania

Model sprawdzi się w instalacjach budynków o większym zapotrzebowaniu na ciepło, w systemach z pompą ciepła oraz przy obsłudze rozległych obiegów grzewczych i chłodniczych opartych na cieczach.

To model przeznaczony do pracy z cieczami, zaprojektowany z myślą o wysokiej wydajności i odporności na wymagające parametry robocze. Kluczowe znaczenie mają tu zakres mocy 160 do 310 kW, przepływ 22 m3/h, ciśnienie robocze do 30 bar i maksymalna temperatura pracy do +230°C.

Zasada działania i budowa wymiennika Ba-60-80

Jak działa wymiana ciepła?

Dwa media płyną po przeciwnych stronach cienkich płyt, a energia cieplna przenika przez ich powierzchnię bez kontaktu między obiegami. Taki układ pozwala zachować separację instalacji i jednocześnie efektywnie przekazywać ciepło przy dużym przepływie.

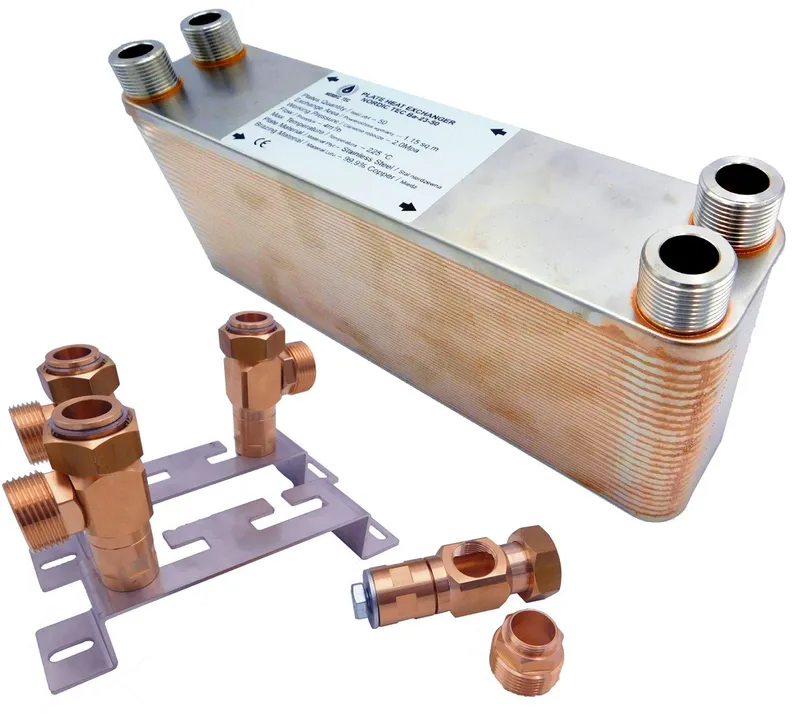

Z czego składa się urządzenie?

Konstrukcja opiera się na 80 płytach ze stali nierdzewnej 316L, połączonych lutowaniem miedzią 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 4x 6/4", które umożliwiają włączenie wymiennika do większych układów cieczowych.

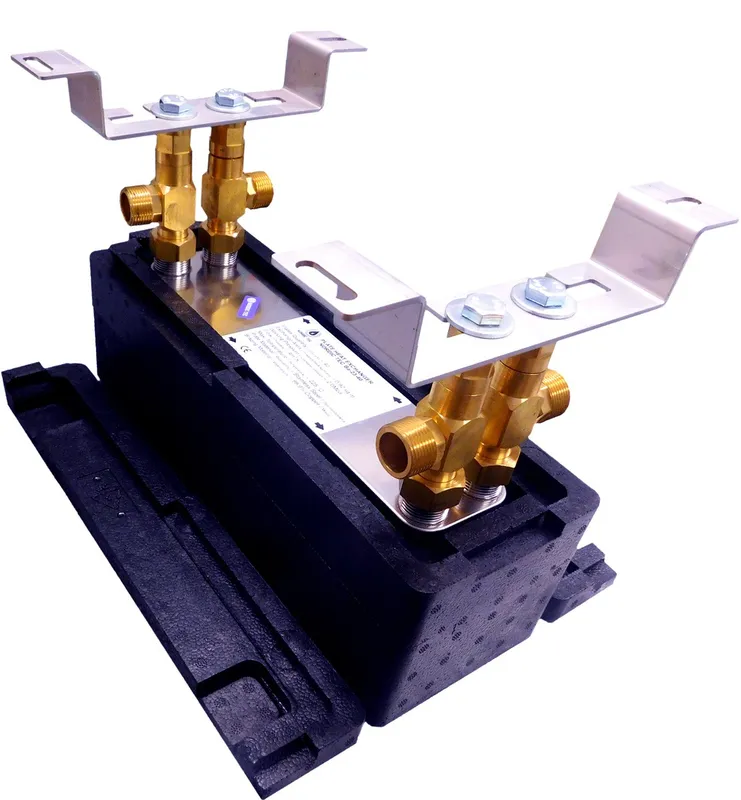

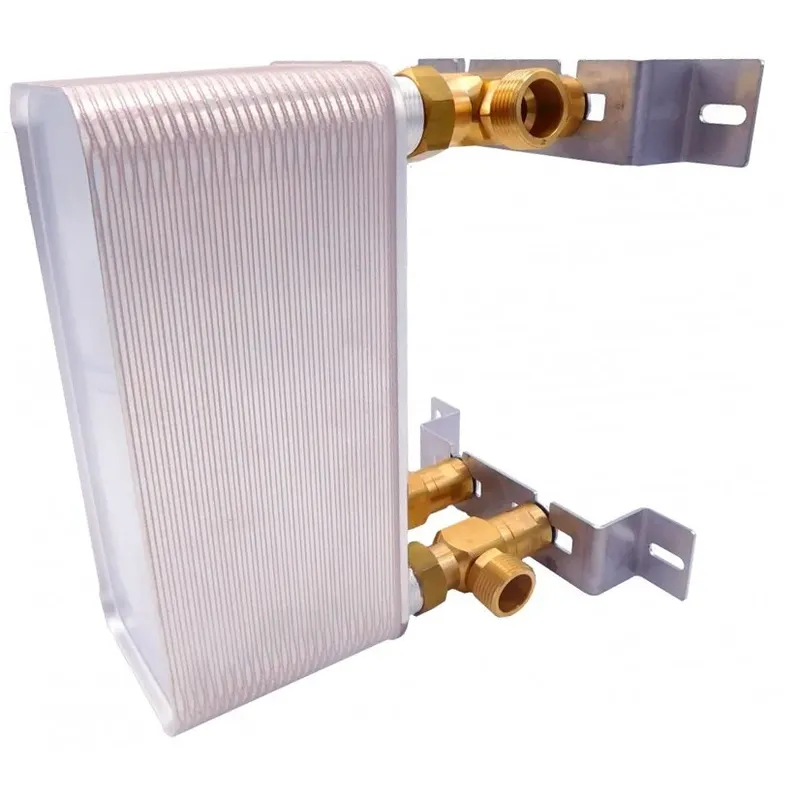

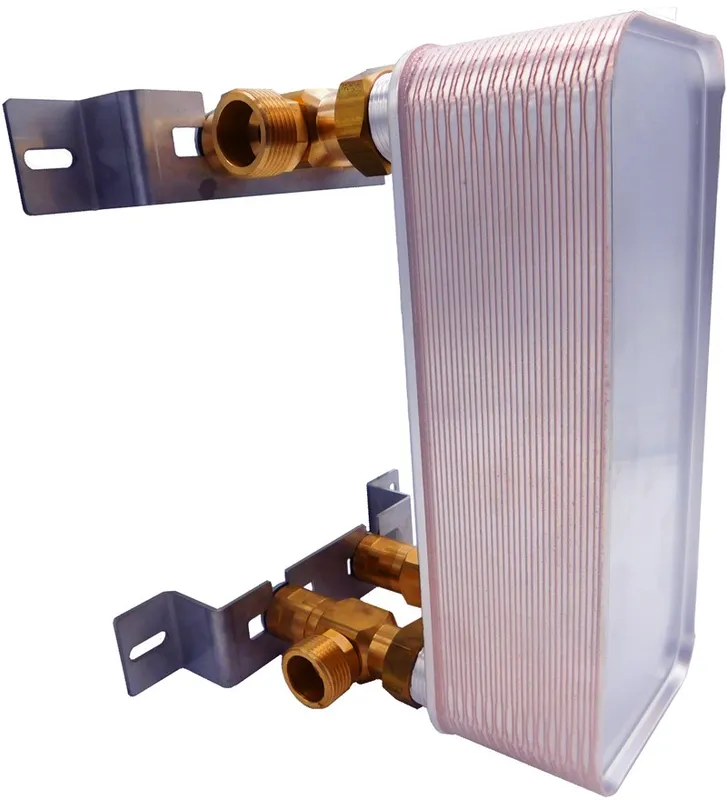

Schemat podłączenia i montaż w instalacji wymiennika Ba-60-80

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z założonym kierunkiem przepływu, aby utrzymać skuteczną wymianę ciepła.
• Przed wymiennikiem warto zastosować filtrację, zawory odcinające oraz odpowietrzenie instalacji.
• Pompy obiegowe powinny być dobrane do wymaganego przepływu i oporów układu.

Przykłady konfiguracji CO i CWU

Model może pracować jako separator pompa ciepła ↔ CO, kocioł ↔ CWU lub jako element rozdzielający dwa obiegi cieczowe o różnych parametrach roboczych.

Jak dobrać wymiennik Ba-60-80 do instalacji?

Kluczowe parametry doboru

• Dobór zależy od mocy źródła: 160 do 310 kW.
• Trzeba uwzględnić przepływ maksymalny 22 m3/h oraz średnicę przyłączy 6/4".
• Znaczenie ma także rodzaj medium, wymagana separacja obiegów i temperatura pracy do +230°C.

Kiedy wybrać większy model?

Większą liczbę płyt lub większe przyłącze warto wybrać wtedy, gdy instalacja wymaga wyższego przepływu, mniejszych strat ciśnienia albo większej powierzchni wymiany. W przypadku rozbudowanych układów warto skonsultować dobór z doradztwem technicznym Aquaventis.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą działania, zastosowania i doboru tego modelu znajdziesz poniżej.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować układy CO, CWU lub obieg pompy ciepła. To dobre rozwiązanie tam, gdzie instalacje pracują na różnych parametrach lub wymagają hydraulicznego rozdzielenia.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez płyty ze stali nierdzewnej, a obiegi pozostają od siebie oddzielone. Taka konstrukcja zapewnia wysoką sprawność wymiany przy kompaktowej budowie.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba rozdzielić dwa obiegi cieczowe. Dotyczy to modernizacji instalacji, współpracy z pompą ciepła, obsługi CWU lub połączenia części układu o innych parametrach pracy. Sprawdza się także w większych systemach grzewczych.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do zapotrzebowania instalacji i parametrów źródła ciepła. Trzeba uwzględnić zakres 160 do 310 kW, przepływ 22 m3/h, średnicę przyłączy 6/4", rodzaj medium i temperatury pracy. Przy większym obciążeniu warto uwzględnić zapas wydajności.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z możliwościami wymiennika. Kluczowe są moc, przepływ, temperatura pracy i średnica przyłączy. Ten model jest przewidziany do większych układów cieczowych, więc przed zakupem warto zweryfikować dobór do konkretnej konfiguracji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
