Zwrotnica hydrauliczna sprzęgło wartownik 1" DN25, 125mm

Krótko: czym jest i do czego służy

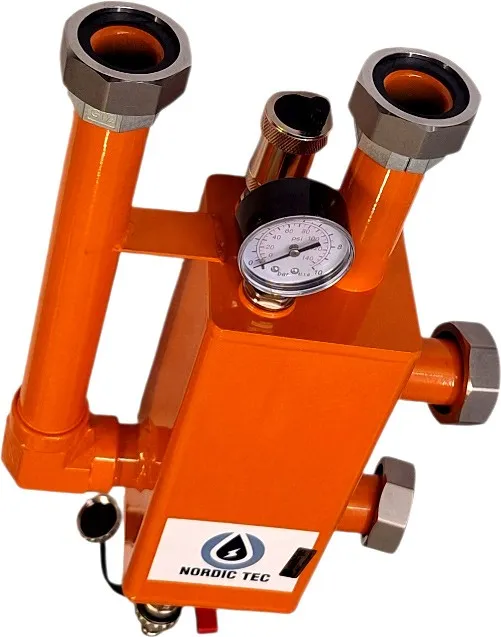

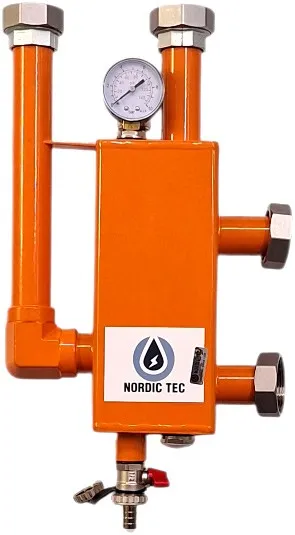

Zwrotnica hydrauliczna Sprzęgło Wartownik 1" DN25, 125mm to rozdzielacz ogrzewania podłogowego i CO do hydraulicznego rozdzielenia obiegu źródła ciepła od obiegów odbiorczych, w rozmiarze DN25 i z rozstawem przyłączy 125 mm. Model z przyłączami 1 1/2″ GW sprawdza się w instalacjach z kotłem lub pompą ciepła, gdy potrzebna jest stabilizacja przepływów i ochrona pracy pomp.

To zwrotnica hydrauliczna, nazywana też sprzęgłem hydraulicznym lub wartownikiem. Jej zadaniem jest oddzielenie hydrauliczne obiegu źródła ciepła od obiegów instalacji CO, tak aby pompy po obu stronach nie zakłócały swojej pracy. W praktyce poprawia stabilność przepływu, ogranicza problemy z niedogrzaniem obiegów i wspiera prawidłową pracę kotła lub pompy ciepła.

Specyfikacja techniczna

Typ	Zwrotnica hydrauliczna / sprzęgło hydrauliczne Wartownik
Przyłącza - DN	DN25
Rozstaw przyłączy	125 mm
Przyłącza zasilania z kotła i powrotu z kotła	1 1/2″, gwint wewnętrzny
Przyłącza zasilania CO i powrotu CO	1 1/2″, gwint wewnętrzny

Najważniejsze cechy i korzyści

• DN25 — standardowy rozmiar do typowych układów grzewczych, ułatwia włączenie urządzenia do instalacji.
• Rozstaw przyłączy 125 mm — upraszcza montaż i dopasowanie do osprzętu hydraulicznego.
• Przyłącza 1 1/2″ GW po stronie kotła i CO — zapewniają spójne, czytelne podłączenie czterech króćców.
• Hydrauliczne rozdzielenie obiegów — pompy nie „walczą” ze sobą, więc układ pracuje stabilniej.
• Stabilizacja przepływów — pomaga wyrównać pracę obiegów grzewczych i ograniczyć niedogrzane sekcje.
• Funkcja separacji powietrza i zanieczyszczeń — wspiera odpowietrzanie oraz poprawia kulturę pracy instalacji.

Specyfikacja i dane techniczne

Średnica nominalna urządzenia to DN25. Rozstaw przyłączy wynosi 125 mm. Zasilanie z kotła i powrót z kotła mają przyłącza 1 1/2″ na gwincie wewnętrznym. Zasilanie CO i powrót CO również wykonano jako 1 1/2″ z gwintem wewnętrznym. Parametry takie jak maksymalny przepływ, ciśnienie robocze, ciśnienie testowe, temperatura pracy, masa, materiał wykonania i czynnik są do potwierdzenia w karcie technicznej.

Jak działa ten rozdzielacz i gdzie się sprawdzi?

Budowa rozdzielacza

To nie jest klasyczny rozdzielacz pętli z belką zasilającą i powrotną, lecz rozdzielacz hydrauliczny separujący dwa obiegi instalacji. Wewnątrz następuje hydrauliczne rozdzielenie stref pompowych, ale nie pełne oddzielenie medium jak w wymienniku ciepła. Dzięki temu źródło ciepła ma własne warunki przepływu, a obiegi odbiorcze własne.

Typowe zastosowania w instalacji

Model sprawdza się w układach z kotłem, pompą ciepła, rozdziałem na ogrzewanie podłogowe, grzejniki lub układy mieszane CO. Jest dobrym wyborem tam, gdzie kilka obiegów odbiorczych wymaga stabilnej pracy bez wzajemnych zakłóceń hydraulicznych.

Przepływomierze czy zawory? Jak wybrać właściwy wariant?

• Przepływomierze wybierz do podłogówki, gdy chcesz precyzyjnie ustawiać przepływ każdej pętli.
• Zawory kątowe lub regulacyjne wystarczą w prostszych układach, gdzie nie potrzeba tak dokładnej kontroli.
• Zwrotnica hydrauliczna jest właściwa wtedy, gdy problemem nie jest regulacja pętli, lecz separacja obiegów i stabilizacja pracy pomp.
• Układy mieszane CO często wymagają jednocześnie zwrotnicy oraz osobnego rozdzielacza obwodów.

Jak dobrać rozdzielacz do instalacji?

Liczba obwodów

• Najpierw ustal, czy potrzebujesz rozdzielacza pętli, czy właśnie rozdzielacza hydraulicznego do separacji obiegów.
• W podłogówce 1 obwód oznacza 1 pętlę; w tym produkcie kluczowe jest natomiast oddzielenie strony źródła i strony odbiorów.

Parametry przyłączy i przepływu

• Sprawdź zgodność średnic — tutaj zastosowano 1 1/2″ GW oraz DN25.
• Zweryfikuj rozstaw montażowy 125 mm względem pozostałych elementów instalacji.
• Do grzejników i podłogówki dobiera się inne elementy regulacyjne, ale sprzęgło dobiera się przede wszystkim do hydrauliki całego układu.

Najczęstsze pytania

Co to jest rozdzielacz ogrzewania podłogowego?

To element, który rozdziela wodę grzewczą na poszczególne pętle instalacji. W klasycznej podłogówce pozwala regulować przepływ i wyrównać grzanie między obiegami. Ten produkt pełni inną rolę: rozdziela hydraulicznie obieg źródła ciepła od obiegów odbiorczych.

Jakie są rodzaje rozdzielaczy?

Podstawowy podział obejmuje rozdzielacze obwodów oraz rozdzielacze hydrauliczne. Modele obwodowe służą do podłogówki lub CO i mogą mieć przepływomierze albo zawory. Rozdzielacz hydrauliczny, taki jak ten, stabilizuje przepływy między źródłem ciepła a instalacją.

Jaki rozdzielacz wybrać na grzejniki, a jaki na podłogówkę?

Na podłogówkę zwykle wybiera się rozdzielacz z regulacją pętli, a na grzejniki układ dostosowany do parametrów obiegu grzejnikowego. Kluczowe są liczba obwodów, średnice przyłączy i sposób regulacji. Gdy instalacja ma kilka stref i pomp, często potrzebna jest dodatkowo zwrotnica hydrauliczna.

Jak działają rozdzielacze hydrauliczne?

Działają przez hydrauliczne rozdzielenie obiegu źródła ciepła i obiegów odbiorczych. Dzięki temu pompy po obu stronach nie zakłócają się wzajemnie, a przepływy stają się stabilniejsze. Woda nadal miesza się wewnątrz urządzenia, więc nie jest to wymiennik ciepła.

Ile obwodów powinien mieć rozdzielacz?

Powinien mieć tyle obwodów, ile pętli lub sekcji ma instalacja. W podłogówce 1 obwód odpowiada 1 pętli, z ewentualnym zapasem tylko przy planowanej rozbudowie. W przypadku zwrotnicy hydraulicznej ważniejsze od liczby pętli są zgodność przyłączy i rola urządzenia w układzie.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
