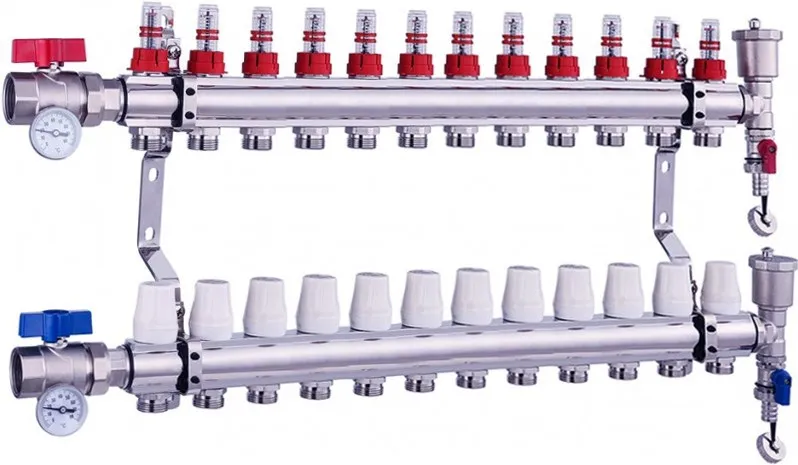

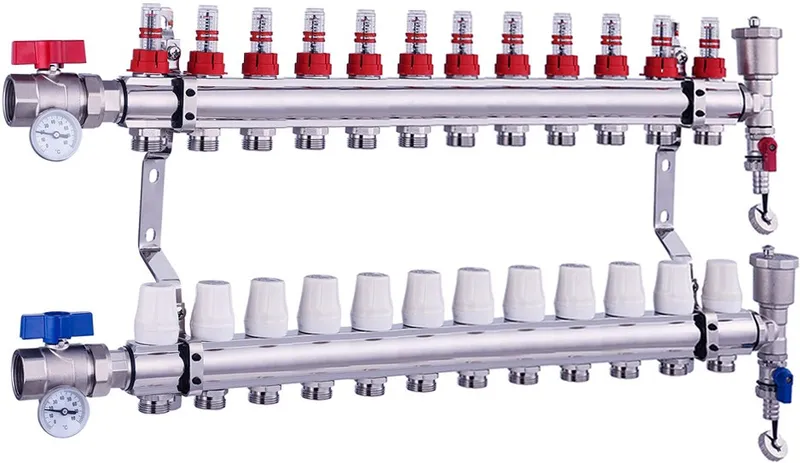

Rozdzielacz ogrzewania podłogowego CO z zaworami - 12 sekcji

Krótko: czym jest i do czego służy

Rozdzielacz ogrzewania podłogowego CO z zaworami - 12 sekcji to rozdzielacz ogrzewania podłogowego do równomiernego rozdziału czynnika grzewczego na 12 obwodów w instalacji CO i podłogowej. Wykonany z mosiądzu chromowanego Ms, z przepływomierzami, przyłączem zasilania 1 cal i wyjściami 3/4 cala na PEX, ułatwia regulację pętli oraz stabilną pracę instalacji.

To 12-sekcyjny rozdzielacz do instalacji ogrzewania podłogowego i CO, przeznaczony do podziału przepływu na osobne obwody grzewcze. Ma korpus z mosiądzu chromowanego Ms, regulację opartą o przepływomierze, przyłącze zasilania 1 cal oraz wyjścia 3/4 cala na PEX, dlatego sprawdza się tam, gdzie liczy się kontrola każdej pętli.

Specyfikacja techniczna

Liczba sekcji	12
Długość	750 mm
Materiał	mosiądz chromowany Ms
Maks. ciśnienie robocze	do 6 bar
Ciśnienie testowe	10 bar
Wyjścia na PEX	3/4 cala
Przyłącze zasilania	1 cal
Maks. temperatura pracy	do +90°C

Najważniejsze cechy i korzyści

• 12 sekcji – pozwala obsłużyć rozbudowaną instalację z wieloma pętlami grzewczymi.
• Mosiądz chromowany Ms – zapewnia trwałość i dobrą odporność na warunki pracy instalacji.
• Przepływomierze na obwodach – ułatwiają ustawienie i kontrolę przepływu w każdej pętli.
• Ciśnienie robocze do 6 bar – wspiera bezpieczną pracę w typowych układach CO.
• Test ciśnieniowy 10 bar – potwierdza gotowość zestawu do pracy pod obciążeniem.
• Kompletny osprzęt w zestawie – obejmuje ramę, zawory kulowe odcinające, odpowietrzniki, kurki, termometry i przepływomierze.

Specyfikacja i dane techniczne

Liczba obwodów wynosi 12, a długość rozdzielacza 750 mm. Korpus wykonano z mosiądzu chromowanego Ms. Przyłącze zasilania ma średnicę 1 cala, natomiast wyjścia na pętle PEX 3/4 cala. Maksymalne ciśnienie robocze to 6 bar, a ciśnienie testowe 10 bar. Maksymalna temperatura pracy wynosi do +90°C. W zestawie znajdują się rama, zawory kulowe odcinające, zawory odpowietrzające, kurki, przepływomierze i termometry. Parametry przepływu oraz kompatybilność z siłownikami są do potwierdzenia w karcie technicznej.

Jak działa ten rozdzielacz i gdzie się sprawdzi?

Budowa rozdzielacza

Rozdzielacz składa się z belek rozdzielających, które kierują czynnik grzewczy do 12 osobnych obwodów. Przepływomierze pozwalają obserwować i ustawiać natężenie przepływu w każdej pętli, a zawory odcinające ułatwiają serwis i izolowanie wybranych sekcji. Odpowietrzniki wspierają usuwanie powietrza z układu, a termometry pomagają kontrolować pracę instalacji.

Typowe zastosowania w instalacji

Model sprawdzi się w rozbudowanych układach ogrzewania podłogowego, w podziale strefowym instalacji CO oraz w większych budynkach mieszkalnych z wieloma pętlami. Liczba 12 obwodów jest właściwa tam, gdzie jedna belka ma obsłużyć kilka pomieszczeń lub większą kondygnację.

Przepływomierze czy zawory? Jak wybrać właściwy wariant?

• Przepływomierze – to lepszy wybór, gdy chcesz precyzyjnie wyregulować każdą pętlę podłogówki.
• Wariant z zaworami – sprawdza się, gdy priorytetem jest podstawowe odcinanie i prostsza obsługa obwodów.
• Do diagnostyki instalacji – przepływomierze ułatwiają wykrycie problemów z przepływem lub zapowietrzeniem.
• Do instalacji wymagających równoważenia – model z przepływomierzami daje większą kontrolę niż prostsze wersje bez pomiaru.

Jak dobrać rozdzielacz do instalacji?

Liczba obwodów

• Dobierz liczbę sekcji do liczby pętli – 1 obwód odpowiada 1 pętli grzewczej.
• 12 sekcji – wybieraj do większych układów podłogowych lub rozbudowanych stref CO.

Parametry przyłączy i przepływu

• Sprawdź średnicę zasilania – tutaj wynosi 1 cal.
• Zweryfikuj wyjścia na pętle – w tym modelu to 3/4 cala na PEX.
• Uwzględnij ciśnienie i temperaturę pracy – do 6 bar i do +90°C.
• Do podłogówki warto wybierać model z przepływomierzami; do prostszych rozdziałów grzejnikowych kluczowe są zgodne przyłącza i liczba sekcji.

Najczęstsze pytania

Co to jest rozdzielacz ogrzewania podłogowego?

To element instalacji, który rozdziela wodę grzewczą na kilka osobnych pętli. Dzięki temu można sterować przepływem w każdym obwodzie i łatwiej uzyskać równomierne grzanie pomieszczeń. W tym modelu rozdział odbywa się na 12 sekcji, z kontrolą przez przepływomierze.

Jakie są rodzaje rozdzielaczy?

Najważniejszy podział obejmuje rozdzielacze do ogrzewania podłogowego i CO oraz rozdzielacze hydrauliczne. W obrębie rozdzielaczy obwodowych spotyka się wersje z przepływomierzami i prostsze warianty z zaworami. Modele z przepływomierzami lepiej nadają się do dokładnej regulacji pętli.

Jaki rozdzielacz wybrać na grzejniki, a jaki na podłogówkę?

Do podłogówki najlepiej wybrać rozdzielacz z przepływomierzami, bo pozwala precyzyjnie ustawić każdą pętlę. Układy grzejnikowe często wymagają innego sposobu rozdziału i dopasowania średnic przyłączy. Zawsze trzeba dobrać liczbę obwodów oraz przyłącza do konkretnej instalacji.

Jak działają rozdzielacze hydrauliczne?

Rozdzielacz hydrauliczny nie służy do podziału pętli, tylko do separacji obiegów i stabilizacji przepływu. Jego zadaniem jest rozdzielenie pracy źródła ciepła od obiegów odbiorczych. Ten produkt należy do rozdzielaczy obwodów, czyli rozprowadza czynnik na poszczególne sekcje instalacji.

Ile obwodów powinien mieć rozdzielacz?

Powinien mieć tyle obwodów, ile pętli ma instalacja. Jeśli układ obejmuje 12 pętli, właściwy będzie model 12-sekcyjny. Niewielki zapas warto zostawić tylko wtedy, gdy planujesz późniejszą rozbudowę systemu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
