Sprzęgło hydrauliczne CO z kolektorem rozdzielaczem - 3 sekcje bez zaworów-złączek

Krótko: czym jest i do czego służy

Sprzęgło hydrauliczne CO z kolektorem rozdzielaczem to rozdzielacz ogrzewania podłogowego i instalacji CO do rozdziału czynnika na 3 sekcje, z przyłączami 1 cal i przepływem do 6 m3/h. Wariant bez zaworów i złączek sprawdzi się w układach CO/CWU, gdzie liczy się szybki montaż, separacja obiegów i stabilna praca trzech pomp 180 mm.

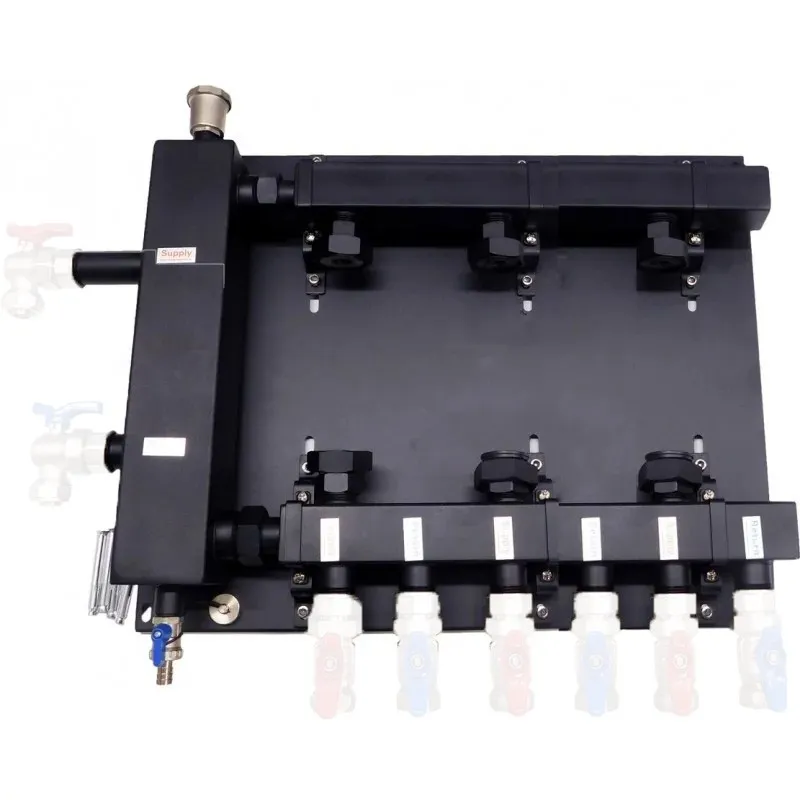

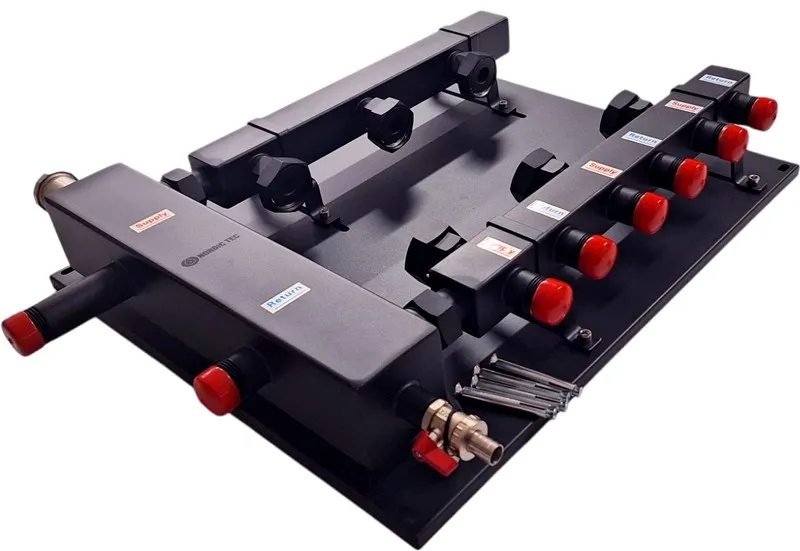

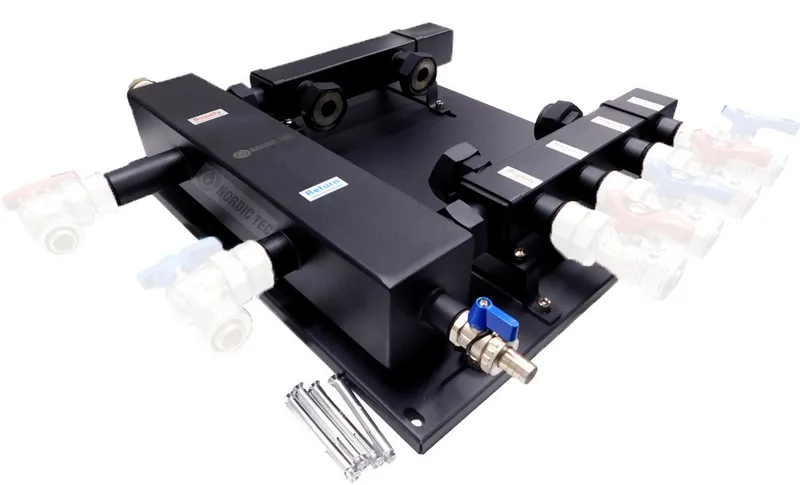

To zestaw sprzęgła hydraulicznego i kolektora rozdzielającego dla 3 sekcji instalacji CO/CWU. Łączy funkcję separacji hydraulicznej z dystrybucją czynnika do trzech obiegów, dlatego upraszcza budowę kotłowni i poprawia stabilność pracy pomp. Korpus wykonano ze stali nierdzewnej ocynkowanej, a wszystkie główne przyłącza mają gwint 1 cal.

Specyfikacja techniczna

Liczba sekcji	3
Typ	Sprzęgło hydrauliczne CO z kolektorem rozdzielaczem
Przyłącza zasilania i sekcji odbioru	1 cale
Przyłącza akcesoriów sprzęgła	1/2 cala GW
Moc sprzęgła CO	max. 70 kW (delta = 15K)
Moc całego zestawu z kolektorami 3-sekcyjnymi	85 kW
Maks. przepływ	6 m³/h
Maks. temperatura pracy	< 100°C
Wymiary płyty montażowej	67 x 50 cm
Materiał komory sprzęgła i rozdzielaczy hydraulicznych	stal nierdzewna ocynkowana
Czynnik	woda lub glikol do 50%
Pompy	3 pompy obiegowe lub cyrkulacyjne 180 mm

Najważniejsze cechy i korzyści

• 3 sekcje grzewcze – pozwalają obsłużyć trzy niezależne obiegi, co ułatwia podział instalacji na strefy.
• Połączenie sprzęgła i rozdzielacza – zapewnia synergiczne działanie i lepszą organizację przepływów niż osobne elementy.
• Maksymalny przepływ 6 m3/h – wspiera wydajną pracę układu przy zachowaniu stabilnych warunków hydraulicznych.
• Przyłącza 1 cal – upraszczają wpięcie zasilania i sekcji odbioru ciepła do instalacji.
• Odpowietrznik automatyczny i zawór spustowy w komplecie – przyspieszają uruchomienie oraz serwis układu.
• Płyta montażowa 67 x 50 cm – umożliwia szybki montaż ścienny całego zestawu.

Specyfikacja i dane techniczne

Moc samego sprzęgła CO wynosi maksymalnie 70 kW przy delta 15K, a moc całego zestawu 3-sekcyjnego 85 kW. Zasilanie i sekcje odbioru mają przyłącza 1 cal, natomiast akcesoria sprzęgła, czyli odpowietrznik i spust, 1/2 cala GW. Maksymalny przepływ roboczy to 6 m3/h, a najwyższa bezpieczna temperatura pracy układu CO jest niższa niż 100°C. Komora sprzęgła i rozdzielaczy została wykonana ze stali nierdzewnej ocynkowanej. Dopuszczalne jest stosowanie glikolu do 50%.

Jak działa ten rozdzielacz i gdzie się sprawdzi?

Budowa rozdzielacza

Sprzęgło hydrauliczne stabilizuje przepływy między źródłem ciepła a obiegami odbiorczymi, a kolektor rozdziela czynnik na trzy sekcje. W tym wariancie nie ma zaworów ani złączek, więc konfigurację końcową dobiera się pod konkretną instalację. To nie klasyczna belka zasilająca i belka powrotna do pętli podłogówki, lecz rozwiązanie do rozdziału obiegów i współpracy z pompami 180 mm.

Typowe zastosowania w instalacji

Model sprawdzi się w układach mieszanych CO/CWU, w małych rozdziałach strefowych oraz tam, gdzie trzeba zasilić trzy obiegi pompowe. Może pracować jako centralny punkt rozdziału w kotłowni, szczególnie gdy potrzebna jest separacja hydrauliczna i uporządkowany montaż ścienny.

Przepływomierze czy zawory? Jak wybrać właściwy wariant?

• Do pętli ogrzewania podłogowego lepsze są przepływomierze, bo pozwalają precyzyjnie ustawić przepływ w każdej pętli.
• Do rozdziału obiegów pompowych praktyczny jest wariant taki jak ten, czyli bez zaworów i złączek, jeśli osprzęt ma być dobrany indywidualnie.
• Wariant z zaworami warto wybrać, gdy zależy Ci na szybszym podłączeniu gotowego układu.
• Wariant bez zaworów daje większą swobodę konfiguracji średnic, armatury i sposobu zabudowy.

Jak dobrać rozdzielacz do instalacji?

Liczba obwodów

• Dobierz liczbę sekcji do liczby niezależnych obiegów – tutaj są 3 sekcje, czyli miejsce na trzy obiegi pompowe.
• Jeśli planujesz rozbudowę, sprawdź, czy potrzebny będzie zapas sekcji lub osobny kolektor.

Parametry przyłączy i przepływu

• Zweryfikuj średnicę przyłączy głównych – w tym modelu to 1 cal.
• Sprawdź wymagany przepływ całkowity instalacji – ten zestaw obsługuje do 6 m3/h.
• Potwierdź temperaturę pracy i rodzaj czynnika – dopuszczalna jest praca poniżej 100°C oraz glikol do 50%.
• Do grzejników i obiegów CO wybiera się zwykle rozdział sekcji pompowych, a do podłogówki klasyczne rozdzielacze pętli z regulacją przepływu.

Najczęstsze pytania

Co to jest rozdzielacz ogrzewania podłogowego?

To element, który rozdziela czynnik grzewczy na kilka obwodów instalacji. W klasycznej podłogówce zasila poszczególne pętle i pozwala je regulować. Ten produkt pełni szerszą funkcję, bo łączy rozdział z hydrauliczną separacją obiegów CO.

Jakie są rodzaje rozdzielaczy?

Najważniejszy podział obejmuje rozdzielacze do pętli ogrzewania podłogowego, rozdzielacze CO oraz sprzęgła hydrauliczne z kolektorami. Modele podłogowe często mają przepływomierze lub zawory regulacyjne, a rozwiązania hydrauliczne służą do podziału sekcji pompowych. Ten wariant należy do grupy sprzęgieł z kolektorem.

Jaki rozdzielacz wybrać na grzejniki, a jaki na podłogówkę?

Na grzejniki i obiegi CO zwykle wybiera się rozdział sekcji pompowych, a na podłogówkę rozdzielacz pętli z dokładną regulacją przepływu. Podłogówka wymaga precyzyjnego bilansowania każdej pętli, dlatego często stosuje się przepływomierze. W każdym przypadku liczba obwodów i średnice przyłączy muszą odpowiadać instalacji.

Jak działają rozdzielacze hydrauliczne?

Działają przez separację hydrauliczną i uporządkowany rozdział przepływu między źródłem ciepła a obiegami odbiorczymi. Sprzęgło stabilizuje warunki pracy pomp i ogranicza wzajemne zakłócanie się obiegów. Połączony z kolektorem pozwala dodatkowo rozprowadzić czynnik na kilka sekcji.

Ile obwodów powinien mieć rozdzielacz?

Powinien mieć dokładnie tyle obwodów, ile wymaga instalacja, chyba że planowana jest rozbudowa. W podłogówce 1 obwód odpowiada zwykle 1 pętli, a w kotłowni 1 sekcja może odpowiadać 1 obiegowi pompowemu. Ten model oferuje 3 sekcje, więc obsłuży trzy niezależne obiegi.
