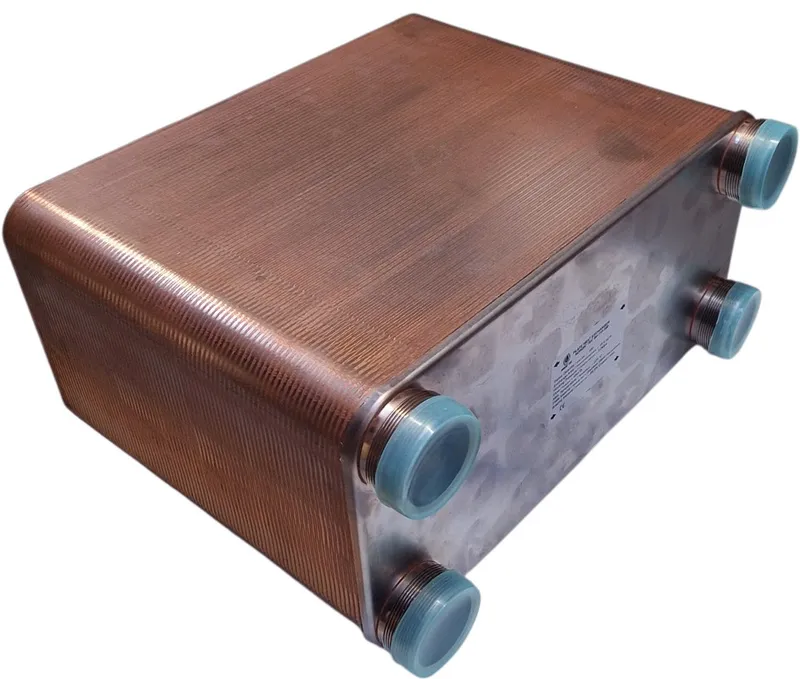

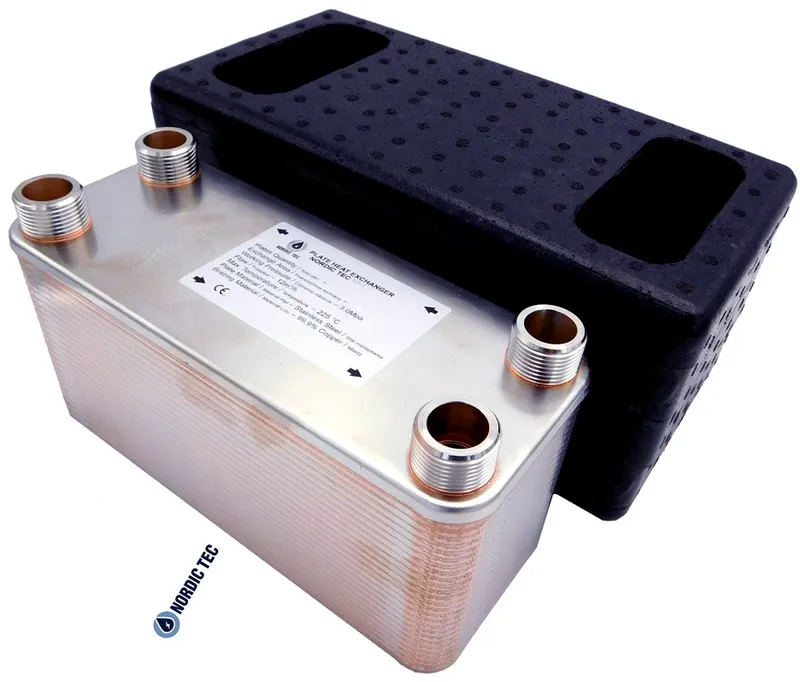

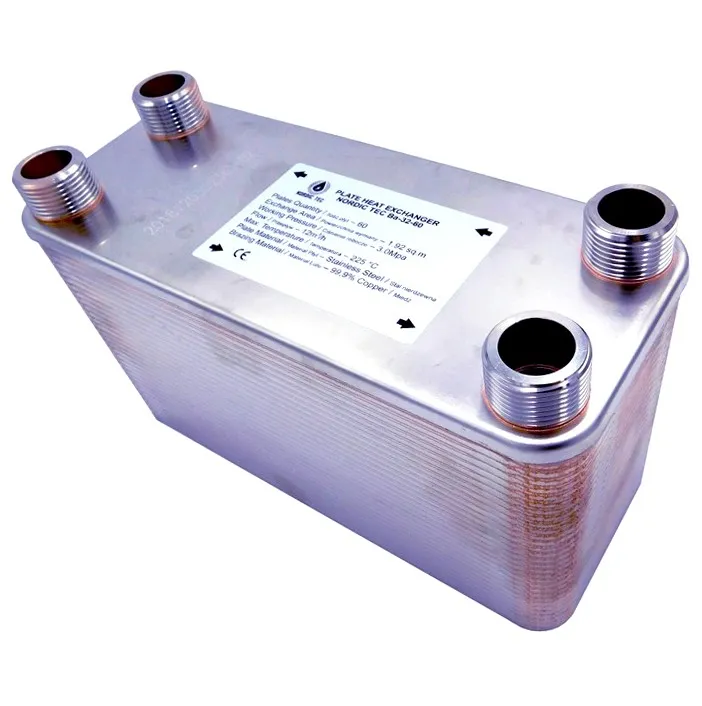

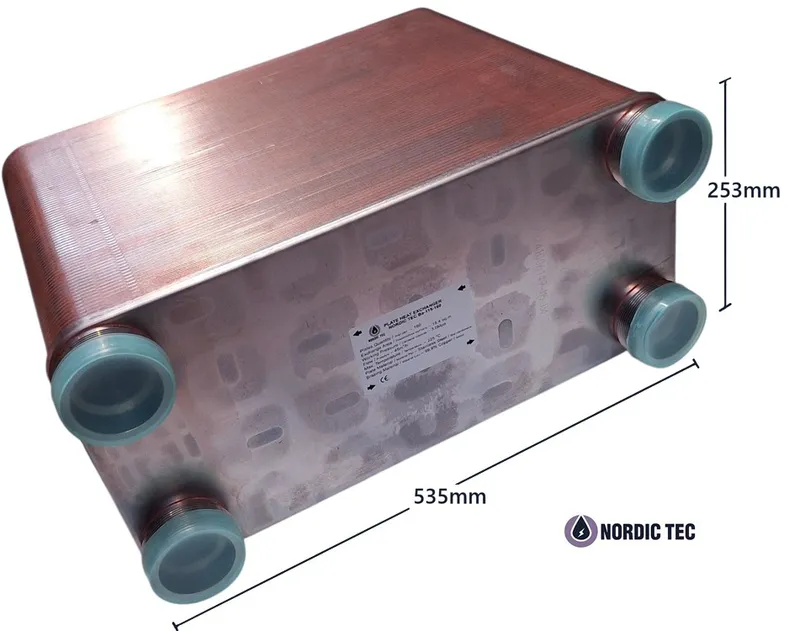

Wymiennik ciepła Ba-115-100 2" (50) 450-800kW

Ba-115-100 — najważniejsze informacje

Ba-115-100 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji o mocy 450-800 kW. Model z przyłączami 2 cale i pakietem 100 płyt sprawdza się tam, gdzie potrzebna jest separacja układów oraz wysoka sprawność wymiany ciepła w systemach grzewczych i chłodniczych.

• Moc nominalna: 450-800 kW
• Liczba płyt: 100
• Przyłącza: 2 cale / DN 50
• Zastosowanie: separacja obiegów w instalacjach grzewczych i chłodniczych

To wymiennik do efektywnego przekazywania ciepła między dwoma mediami roboczymi bez ich kontaktu. Duża powierzchnia wymiany 11.50 m² i nominalny przepływ 45 m³/h predysponują ten model do pracy w rozbudowanych układach technicznych.

Specyfikacja techniczna wymiennika Ba-115-100

Model	Ba-115-100
Moc grzewcza	450 kW - 800 kW
Liczba płyt	100
Przyłącza	2" / BSP DN50 GZ
Powierzchnia wymiany ciepła	11.50 m²
Przepływ nominalny przez kanał	45 m³/h
Maks. ciśnienie robocze	< 30 bar
Ciśnienie testowe	45 - 60 bar
Maks. temperatura pracy	+230°C max.
Materiał	Stal nierdzewna S316L
Lut	miedziany
Czynnik	brak danych

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-115-100?

Urządzenie przekazuje ciepło między obiegami bez mieszania mediów, dlatego dobrze sprawdza się wszędzie tam, gdzie trzeba odseparować hydraulicznie dwa układy pracy. Ten płytowy wymiennik ciepła można stosować w instalacjach CO, CWU, z pompą ciepła, w ogrzewaniu podłogowym oraz w układach chłodniczych. Jest praktycznym rozwiązaniem przy rozdzieleniu układu otwartego od zamkniętego i przy modernizacji instalacji o różnych parametrach pracy.

Korzyści w praktyce

Separacja obiegów zwiększa bezpieczeństwo pracy instalacji i ułatwia dopasowanie różnych źródeł ciepła.

Typowe zastosowania

Model nadaje się do układów grzewczych, przygotowania ciepłej wody użytkowej oraz systemów chłodzenia wymagających wysokiego przepływu i stabilnej pracy.

Model Ba-115-100 oferuje 100 płyt, przyłącza 2 cale / DN 50 oraz nominalny przepływ 45 m³/h. Korpus roboczy wykonano ze stali nierdzewnej S316L, a połączenia płyt zrealizowano z użyciem lutu miedzianego, co odpowiada za trwałość i skuteczny przekaz energii.

Zasada działania i budowa wymiennika Ba-115-100

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt i wymieniają energię cieplną przez ich powierzchnię, bez bezpośredniego mieszania. Aby zachować wysoką sprawność, wymiennik powinien pracować w układzie przeciwprądowym; podłączenie współprądowe wyraźnie obniża wydajność wymiany ciepła.

Z czego składa się urządzenie?

Konstrukcja opiera się na pakiecie 100 płyt ze stali nierdzewnej S316L, połączonych lutem miedzianym. Uzupełnieniem są króćce przyłączeniowe 2" / BSP DN50 GZ, przystosowane do pracy przy ciśnieniu roboczym poniżej 30 bar i temperaturze do +230°C.

Schemat podłączenia i montaż w instalacji wymiennika Ba-115-100

Wytyczne montażowe

• Podłącz obie strony w przeciwprądzie, aby utrzymać wysoką skuteczność wymiany.
• Uwzględnij filtrację medium przed wymiennikiem, szczególnie w instalacjach modernizowanych.
• Zastosuj zawory odcinające i punkty odpowietrzenia dla wygodniejszego uruchomienia oraz obsługi.
• Dobierz pompy obiegowe do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła po jednej stronie i obieg CO po drugiej, kocioł oraz układ CWU albo rozdzielenie obiegu otwartego od zamkniętego w instalacji grzewczej.

Jak dobrać wymiennik Ba-115-100 do instalacji?

Kluczowe parametry doboru

• Dobór zacznij od wymaganej mocy źródła i odbioru w zakresie 450-800 kW.
• Sprawdź przepływ nominalny 45 m³/h oraz średnicę przyłączy 2 cale / DN 50.
• Uwzględnij różnicę temperatur, rodzaj medium i potrzebę separacji obiegów.
• Zweryfikuj dopuszczalne ciśnienie robocze oraz maksymalną temperaturę pracy.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższej mocy, większego przepływu albo niższych strat ciśnienia przy dużym obciążeniu. W razie wątpliwości warto skonsultować dobór z Aquaventis.

Najczęstsze pytania

Najczęstsze kwestie dotyczą zastosowania, zasady działania, momentu montażu i doboru do konkretnych parametrów instalacji. Poniżej znajdziesz krótkie odpowiedzi pomocne przed zakupem.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować hydraulicznie układy o różnych parametrach pracy. To częste rozwiązanie w CO, CWU, chłodzeniu oraz przy rozdzieleniu układu otwartego od zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Energia przechodzi przez cienkie płyty ze stali nierdzewnej, a media nie mają ze sobą kontaktu. Najwyższą sprawność uzyskuje się przy podłączeniu przeciwprądowym.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy potrzebna jest separacja obiegów i skuteczny transfer ciepła. To typowy wybór przy współpracy różnych źródeł ciepła, modernizacji instalacji, zasilaniu podłogówki lub rozdzieleniu części grzewczej i chłodniczej. Ważne jest dopasowanie mocy, przepływu i przyłączy do układu.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do rzeczywistego zapotrzebowania instalacji oraz parametrów przepływu. W tym modelu trzeba uwzględnić zakres 450-800 kW, przepływ 45 m³/h i przyłącza 2 cale / DN 50. Znaczenie mają też różnica temperatur, rodzaj medium i wymagane ciśnienie pracy.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, warunkowo może współpracować z takimi instalacjami. Decydujące są parametry całego układu, zwłaszcza moc, przepływ, temperatura pracy i sposób podłączenia. Przed zakupem warto sprawdzić, czy 2-calowe przyłącza i wydajność modelu odpowiadają konkretnej instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
