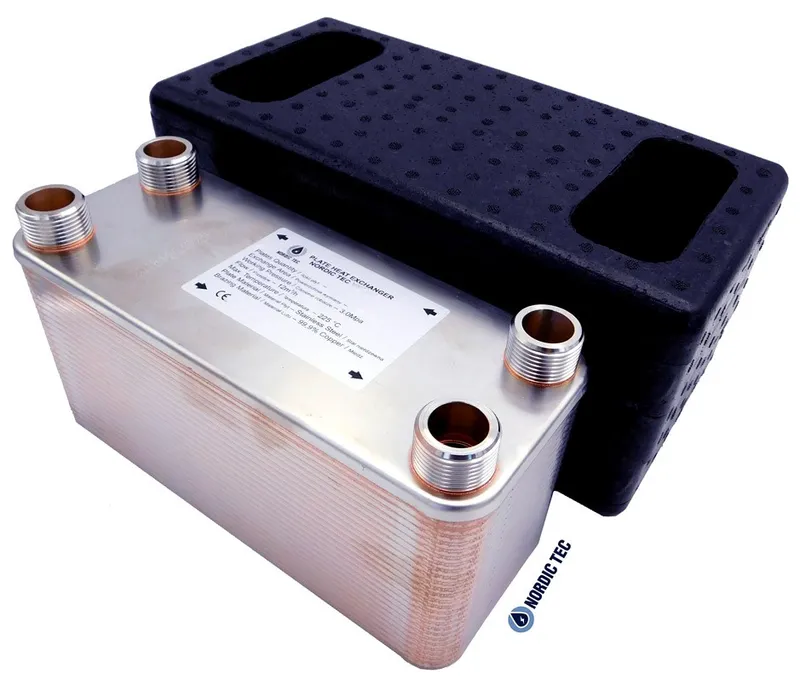

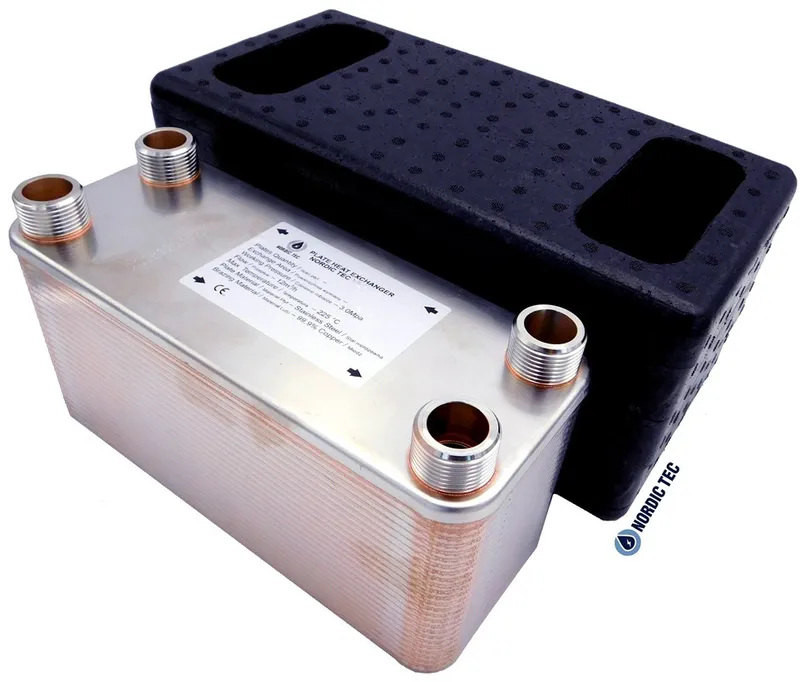

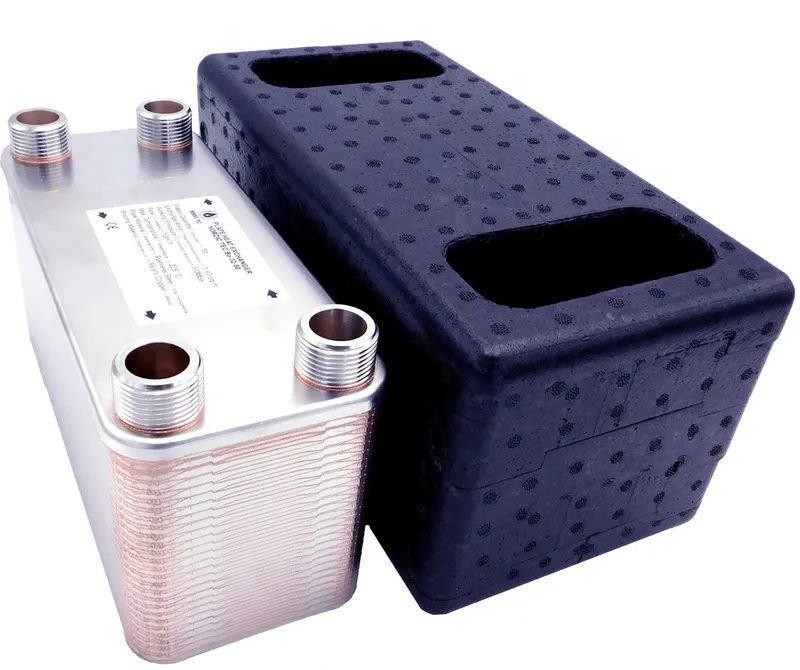

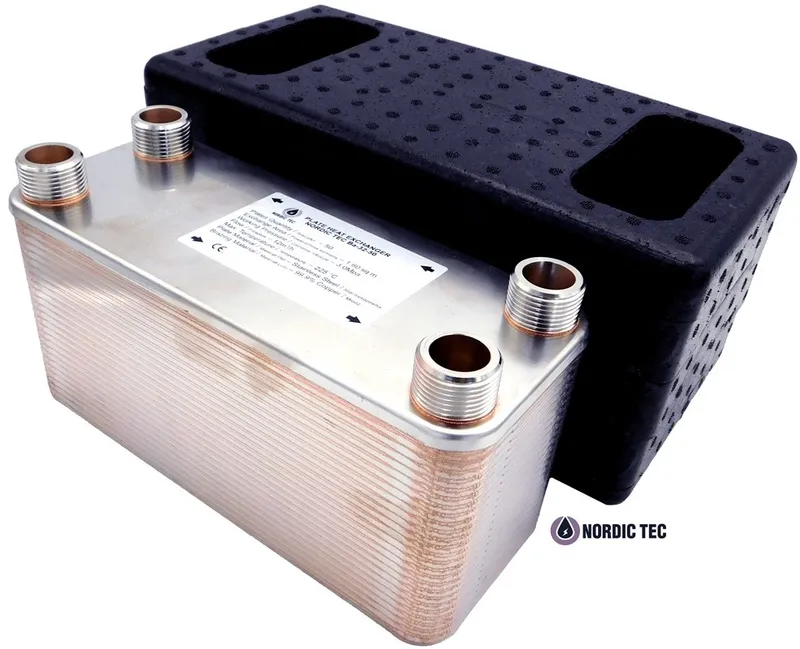

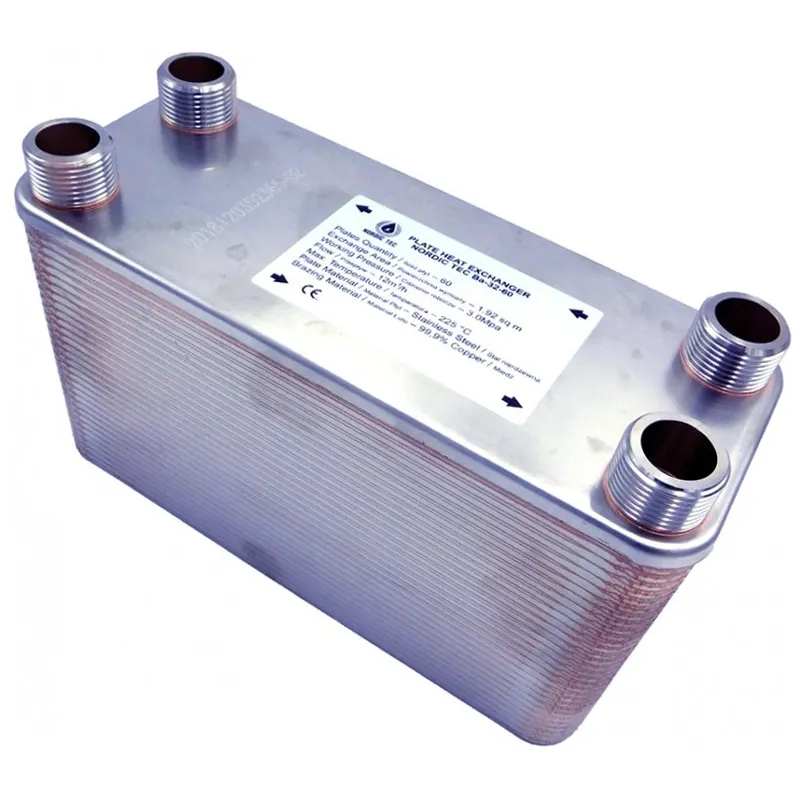

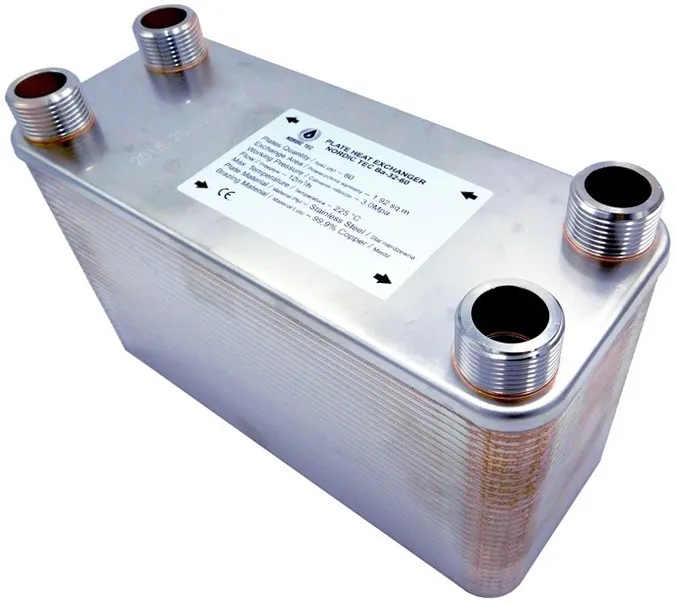

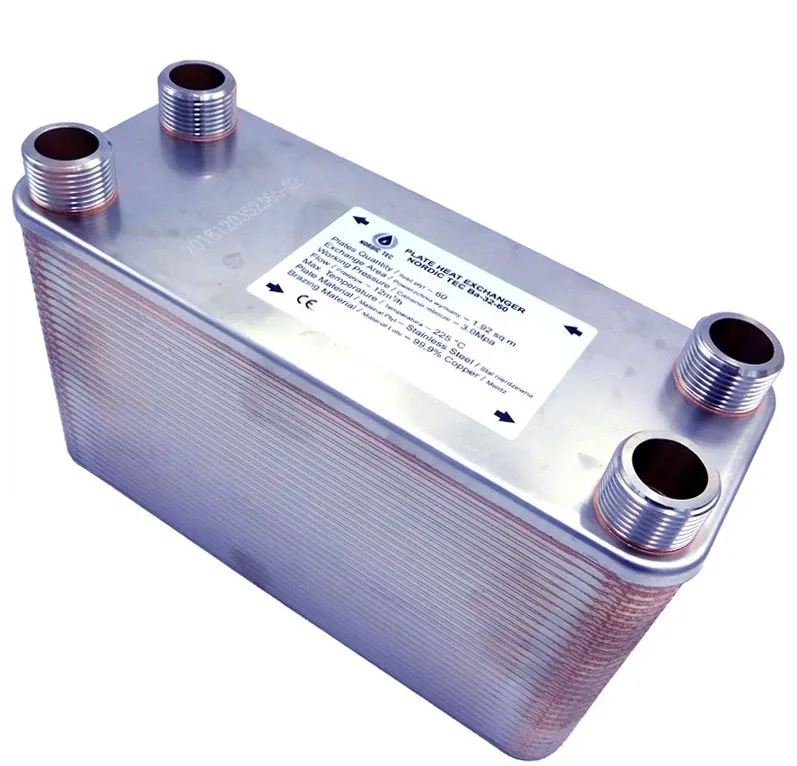

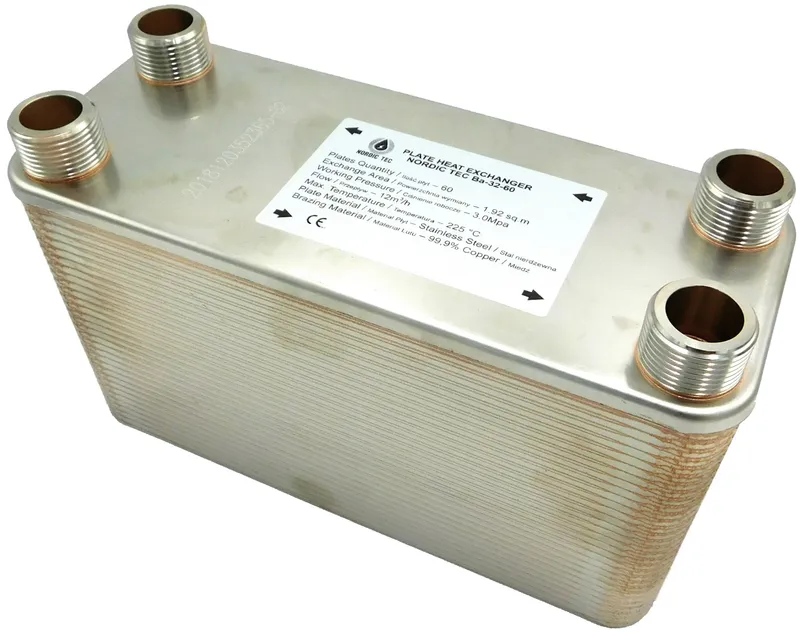

Wymiennik ciepła Ba-115-90 2" (50) 420-720kW

Ba-115-90 — najważniejsze informacje

Ba-115-90 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do większych systemów grzewczych o zakresie mocy 420-720 kW. Model z 90 płytami i przyłączami 2" sprawdza się tam, gdzie liczy się wysoka powierzchnia wymiany, separacja układów i stabilna praca instalacji.

• Zakres mocy: 420-720 kW
• Liczba płyt: 90
• Przyłącza: 2" / DN50
• Zastosowanie: większe systemy grzewcze i separacja obiegów

To urządzenie do wydajnej wymiany ciepła w instalacjach, w których trzeba oddzielić hydraulicznie dwa obiegi i zachować wysoką sprawność przekazu energii. Duża powierzchnia wymiany 10.350 m² oraz nominalny przepływ 45 m³/h predysponują ten model do pracy w rozbudowanych układach.

Specyfikacja techniczna wymiennika Ba-115-90

Model	Ba-115-90
Liczba płyt	90
Przyłącza	2" / BSP DN50
Powierzchnia wymiany ciepła	10.350 m²
Maks. przepływ	45 m³/h
Maks. ciśnienie robocze	< 30 bar
Ciśnienie testowe	45 - 60 bar
Maks. temperatura pracy	+230°C max.
Materiał	Stal nierdzewna S316L
Lut	miedziane
Zakres mocy	420-720kW

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-115-90?

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dlatego dobrze sprawdza się wszędzie tam, gdzie potrzebna jest separacja układu i pewna praca instalacji. Ten płytowy wymiennik ciepła można stosować w układach CO, CWU, z pompą ciepła, ogrzewaniem podłogowym oraz w instalacjach grzewczych i chłodniczych.

Korzyści w praktyce

Najważniejszą korzyścią jest oddzielenie obiegu otwartego od zamkniętego przy zachowaniu skutecznego przekazywania energii. Duża powierzchnia wymiany wspiera stabilną pracę przy większych obciążeniach.

Typowe zastosowania

Model nadaje się do większych systemów grzewczych, modernizacji istniejących instalacji oraz układów wymagających niezależnej pracy dwóch stron instalacji.

Model Ba-115-90 został zaprojektowany do pracy w instalacjach o dużym zapotrzebowaniu na wymianę ciepła. Kluczowe parametry to 90 płyt, przyłącza 2" / DN50, powierzchnia wymiany 10.350 m², przepływ nominalny 45 m³/h, ciśnienie robocze poniżej 30 bar oraz maksymalna temperatura pracy do +230°C.

Zasada działania i budowa wymiennika Ba-115-90

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach cienkich płyt, a energia cieplna przechodzi przez ich powierzchnię bez mieszania cieczy. Przeciwprądowy układ pracy poprawia wykorzystanie powierzchni wymiany i pozwala efektywnie przekazywać ciepło między obiegami.

Z czego składa się urządzenie?

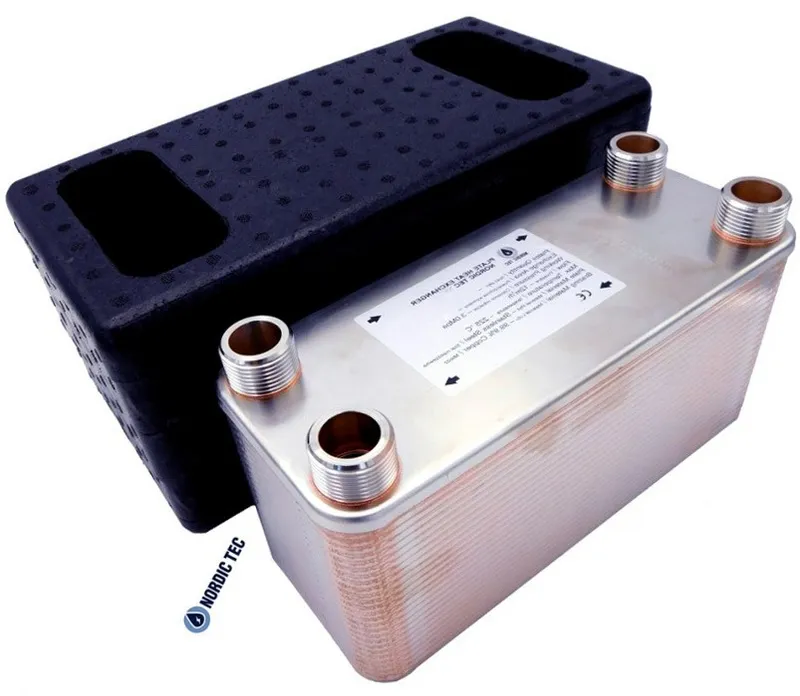

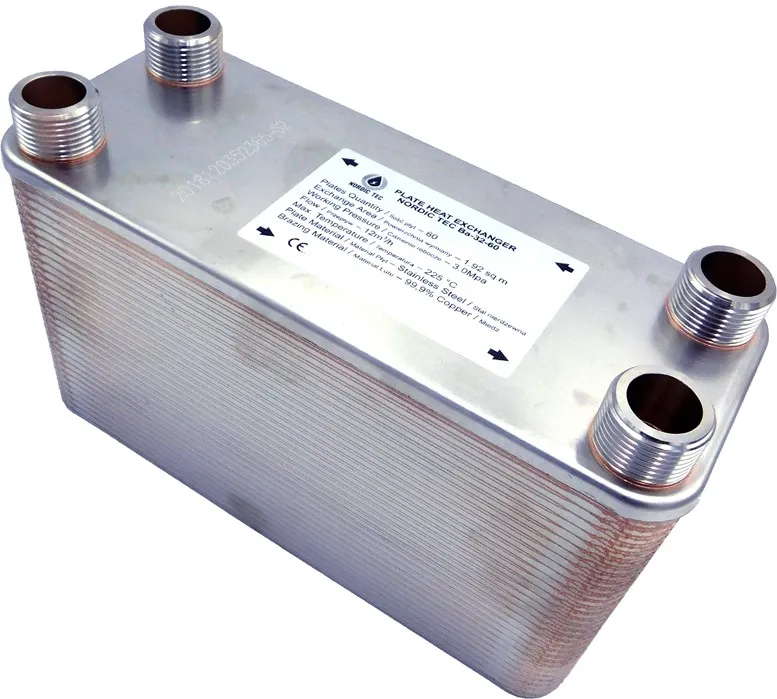

Konstrukcja opiera się na płytach ze stali nierdzewnej S316L, połączonych lutem miedzianym. Całość uzupełniają króćce przyłączeniowe 2" / BSP DN50 we wszystkich 4 podejściach.

Schemat podłączenia i montaż w instalacji wymiennika Ba-115-90

Wytyczne montażowe

• Oba obiegi należy podłączyć zgodnie z zasadą przeciwprądu.
• Przed wymiennikiem warto przewidzieć filtrację, aby chronić kanały przepływowe.
• Układ powinien uwzględniać odpowietrzenie oraz zawory odcinające po obu stronach.
• Pompy obiegowe dobiera się do wymaganego przepływu i oporów instalacji.

Przykłady konfiguracji CO i CWU

Typowe układy to pompa ciepła ↔ CO, kocioł ↔ CWU oraz rozdzielenie układu otwartego od zamkniętego w większej instalacji grzewczej.

Jak dobrać wymiennik Ba-115-90 do instalacji?

Kluczowe parametry doboru

• Dobór należy oprzeć na wymaganym zakresie mocy 420-720 kW.
• Znaczenie ma nominalny przepływ 45 m³/h i średnica przyłączy 2" / DN50.
• Trzeba uwzględnić różnicę temperatur oraz potrzebę separacji obiegów.
• Istotny jest też dopuszczalny zakres ciśnienia i temperatury pracy.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja wymaga wyższej powierzchni wymiany, większego zapasu wydajności lub pracuje przy bardziej wymagających parametrach przepływu.

Najczęstsze pytania

Najczęstsze kwestie dotyczą sposobu działania, zastosowania i doboru urządzenia do konkretnej instalacji. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model będzie odpowiedni do Twojego układu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować hydraulicznie różne części instalacji i jednocześnie zachować skuteczną wymianę energii. To częste rozwiązanie w CO, CWU oraz przy rozdzieleniu układu otwartego od zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach płyt. Ciepło przechodzi przez cienkie płyty ze stali nierdzewnej, a media pozostają od siebie oddzielone. Taki układ wspiera wysoką sprawność wymiany.

Kiedy stosować wymiennik płytowy?

Stosuje się go wtedy, gdy trzeba rozdzielić obiegi lub bezpiecznie połączyć różne części instalacji. Dotyczy to modernizacji systemów grzewczych, współpracy z CWU, podłogówką czy pompą ciepła. Ważne są przy tym rzeczywiste parametry przepływu i temperatur.

Jak dobrać moc wymiennika ciepła?

Dobór należy oprzeć na mocy źródła i warunkach pracy instalacji. Trzeba sprawdzić przepływ, różnicę temperatur, średnicę przyłączy oraz wymaganą separację układów. W tym modelu istotnym punktem odniesienia jest zakres 420-720 kW i przepływ 45 m³/h.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, może współpracować z takimi układami, jeśli parametry instalacji mieszczą się w jego zakresie pracy. Należy zweryfikować wymagany przepływ, średnicę przyłączy 2" / DN50 oraz temperatury po obu stronach układu. Ostateczny dobór warto oprzeć na danych całej instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
