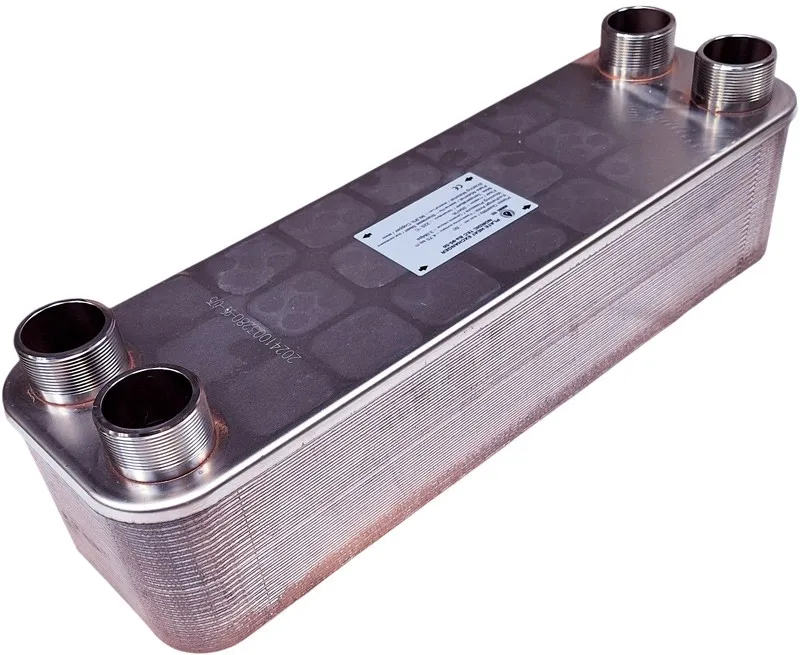

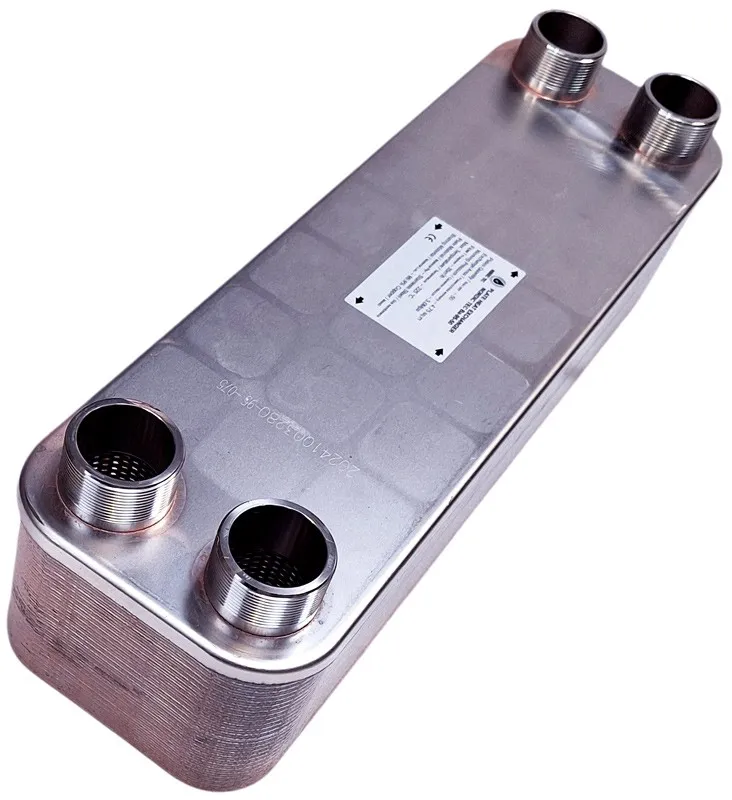

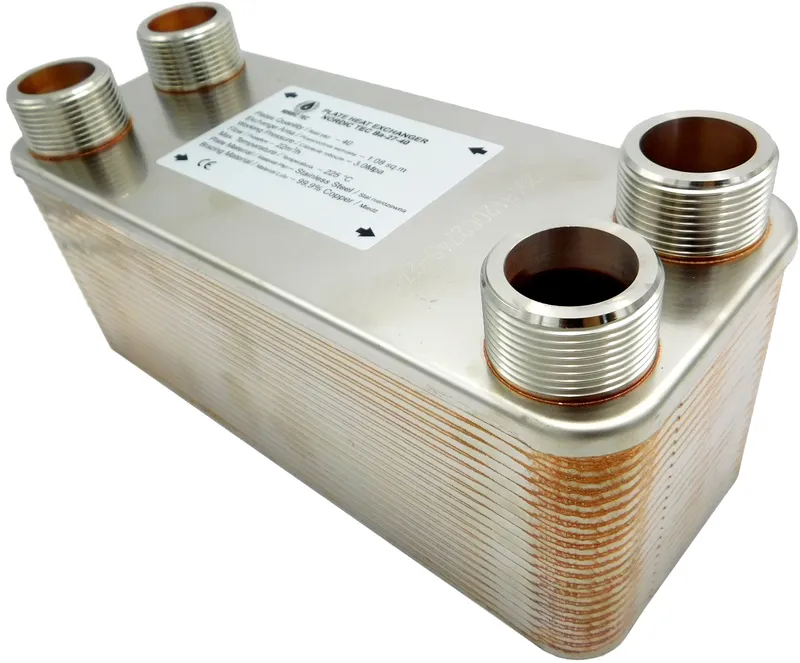

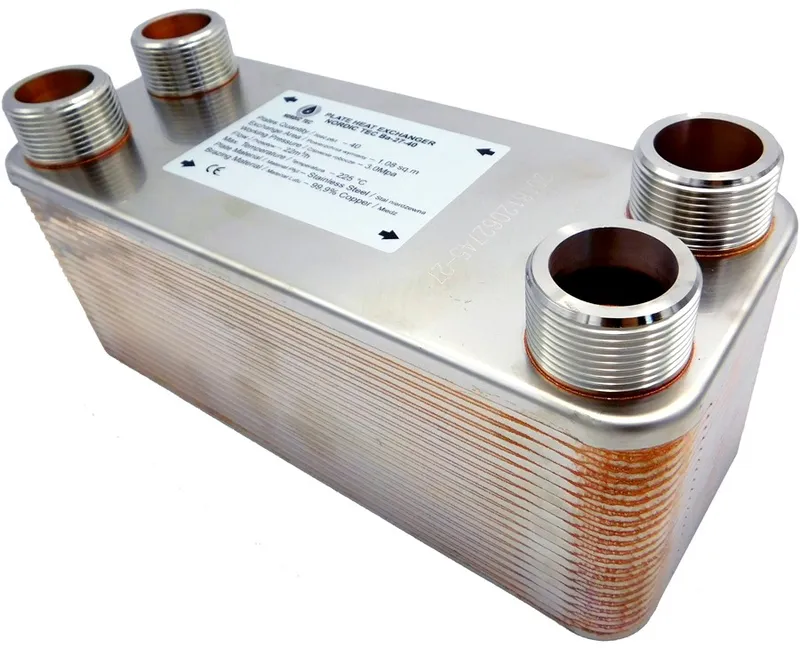

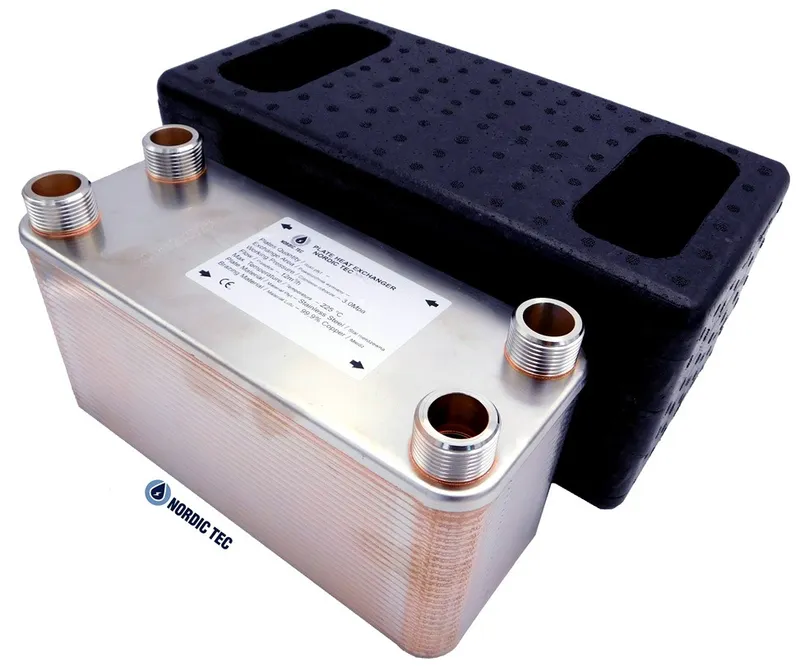

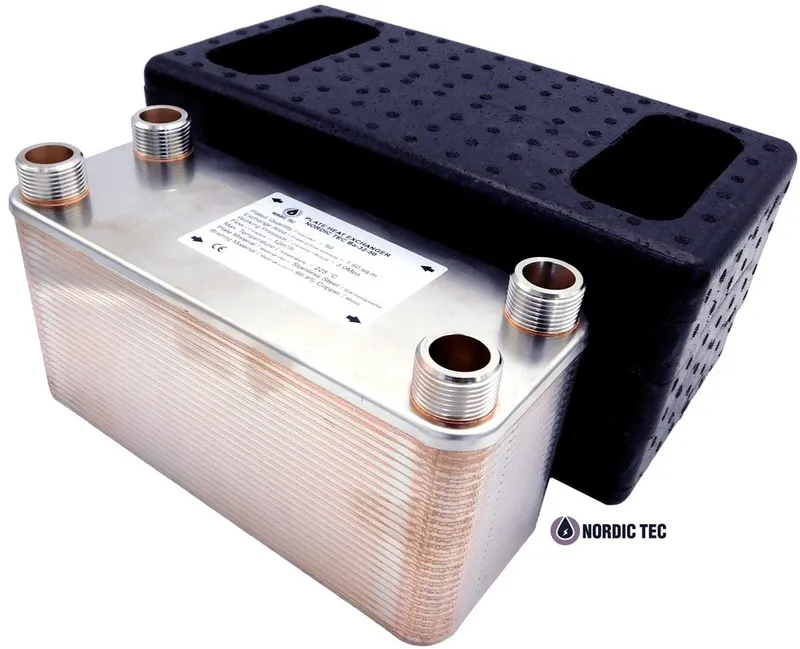

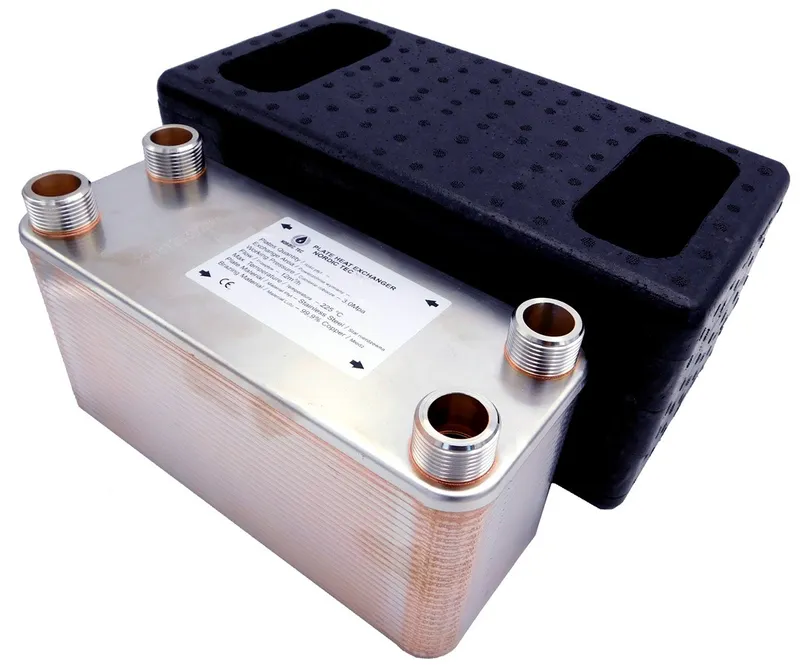

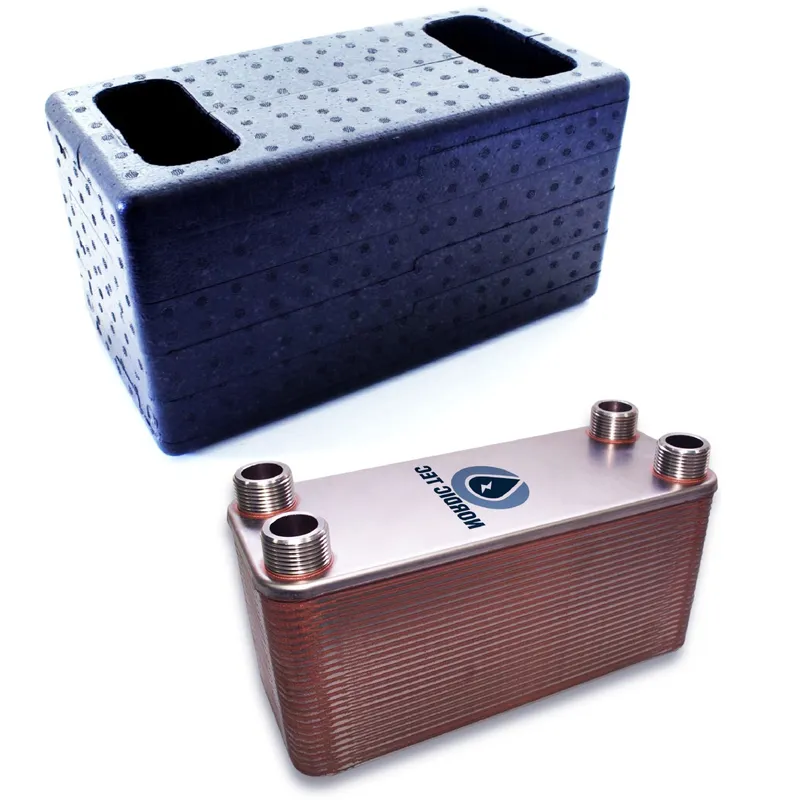

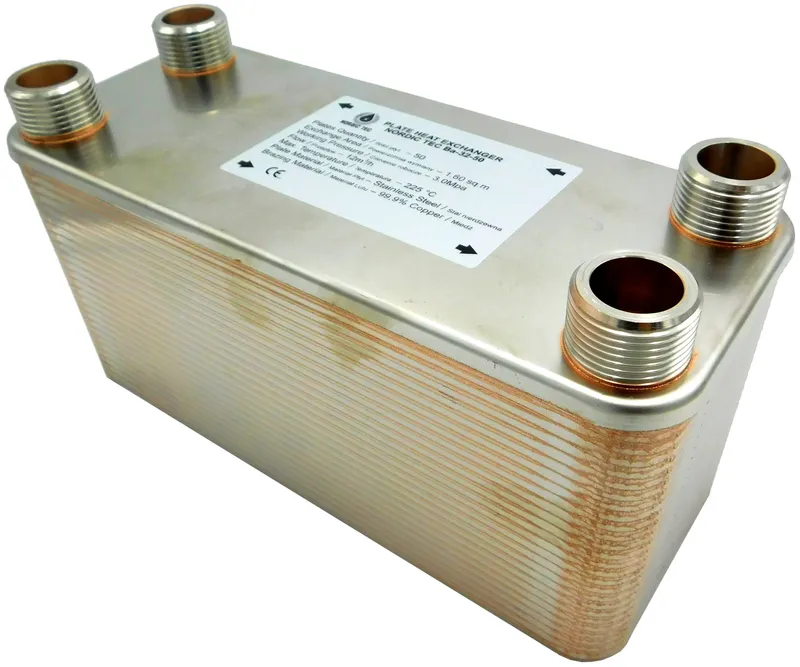

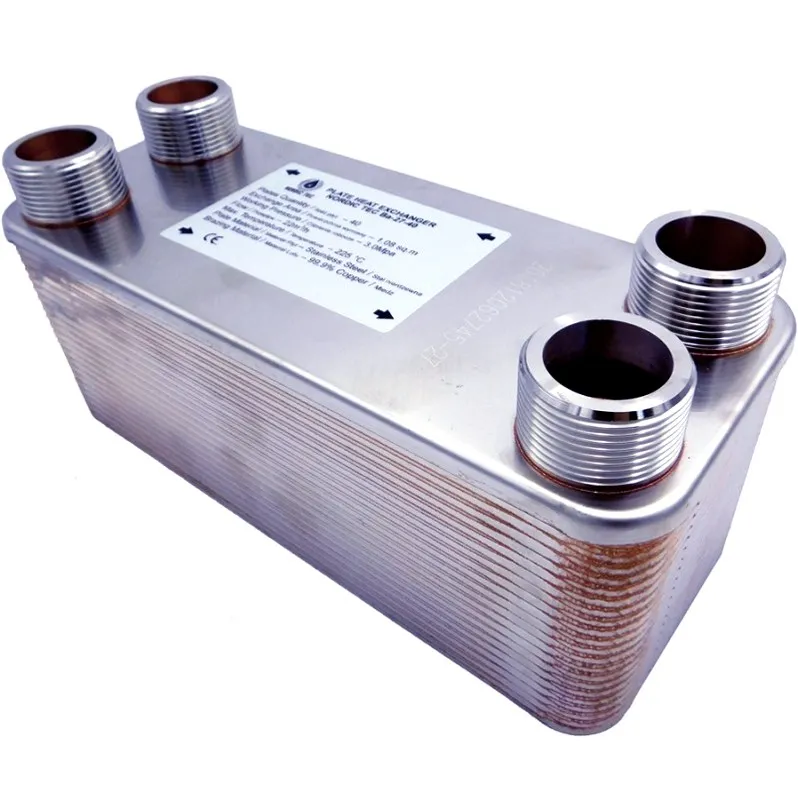

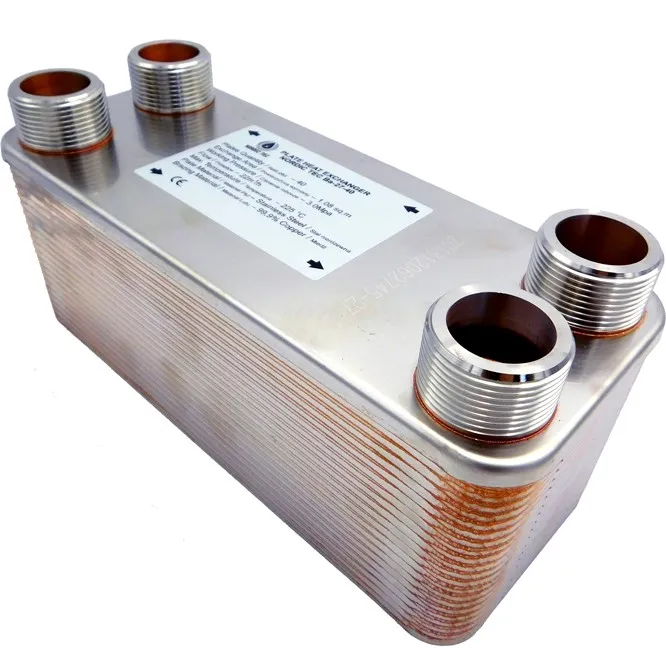

Wymiennik ciepła Ba-95-40 2" (50) 150-250kW

Ba-95-40 — najważniejsze informacje

Ba-95-40 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy 150 do 250 kW. Model z przyłączami 2" i pakietem 40 płyt sprawdza się w instalacjach CO, CWU, pomp ciepła oraz tam, gdzie trzeba odseparować układy i utrzymać wysoką sprawność wymiany.

• Moc grzewcza: 150 do 250 kW
• Liczba płyt: 40
• Przyłącza: 2" / (50)
• Zastosowanie: separacja obiegów w instalacjach grzewczych i chłodniczych

To urządzenie dla instalacji, w których liczy się skuteczne przekazanie ciepła między dwoma mediami przy zachowaniu ich rozdzielenia. Dzięki przepływowi do 35 m3/h i ciśnieniu roboczemu do 30 bar model nadaje się do bardziej wymagających układów.

Specyfikacja techniczna wymiennika Ba-95-40

Model	Ba-95-40
Moc grzewcza	150 do 250 kW
Liczba płyt	40
Przyłącza	4x 2" (50)
Powierzchnia wymiany ciepła	3,800 m²
Maks. przepływ	35 m³/h
Maks. ciśnienie robocze	30 bar
Ciśnienie testowe	45-60 bar
Maks. temperatura pracy	+230°C
Wymiary	616 x 191 x 103 mm
Rozstaw przyłączy	519 mm / 92 mm
Materiał	stal nierdzewna 316L
Lut	miedź 99,9% Cu

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła Ba-95-40?

Ten płytowy wymiennik ciepła służy do przekazywania ciepła między dwoma obiegami bez mieszania medium po obu stronach urządzenia. To ważne w instalacjach CO i CWU, przy współpracy z pompą ciepła, ogrzewaniem podłogowym oraz w układach grzewczych i chłodniczych o różnych parametrach pracy.

Korzyści w praktyce

Najważniejszą korzyścią jest separacja hydrauliczna obiegów przy zachowaniu efektywnej wymiany energii. Ułatwia to modernizację instalacji i zwiększa bezpieczeństwo pracy układów o odmiennym ciśnieniu lub temperaturze.

Typowe zastosowania

Model sprawdzi się przy rozdzieleniu układu otwartego od zamkniętego, między źródłem ciepła a CO, w obiegach CWU oraz w systemach, gdzie wymagany jest stabilny przepływ i duża powierzchnia wymiany.

To model przeznaczony do pracy w instalacjach o wyższych wymaganiach przepływowych i temperaturowych. Kluczowe parametry obejmują moc 150 do 250 kW, przyłącza 2", przepływ 35 m3/h, ciśnienie robocze 30 bar oraz temperaturę pracy do +230°C.

Zasada działania i budowa wymiennika Ba-95-40

Jak działa wymiana ciepła?

Dwa media przepływają po przeciwnych stronach sąsiadujących płyt, a energia cieplna przechodzi przez cienkie ścianki płyt bez kontaktu cieczy. Taki układ pozwala skutecznie przekazywać ciepło przy zachowaniu rozdzielenia obiegów.

Z czego składa się urządzenie?

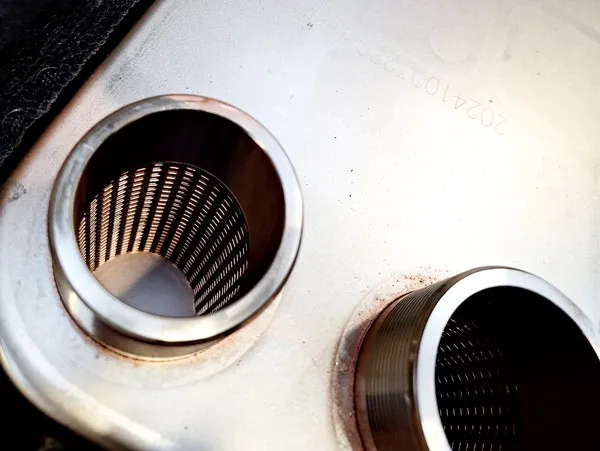

Konstrukcja wykorzystuje 40 płyt ze stali nierdzewnej 316L, połączonych przez lutowanie miedzią 99,9% Cu. Całość uzupełniają króćce przyłączeniowe 4x 2" (50), które umożliwiają wpięcie wymiennika w dwa niezależne obiegi.

Schemat podłączenia i montaż w instalacji wymiennika Ba-95-40

Wytyczne montażowe

• Oba obiegi należy podłączyć do osobnych par króćców, z zachowaniem prawidłowego kierunku przepływu.
• Przed wymiennikiem warto przewidzieć filtrację, aby ograniczyć ryzyko zanieczyszczenia kanałów przepływowych.
• W instalacji powinny znaleźć się zawory odcinające i elementy odpowietrzające dla wygodniejszego uruchomienia oraz serwisu.
• Pompy obiegowe dobiera się do wymaganego przepływu i oporów całego układu.

Przykłady konfiguracji CO i CWU

Urządzenie można stosować między pompą ciepła a obiegiem CO, między źródłem ciepła a zasobnikiem CWU lub do rozdzielenia układu otwartego od zamkniętego.

Jak dobrać wymiennik Ba-95-40 do instalacji?

Kluczowe parametry doboru

• Moc źródła i odbioru: 150 do 250 kW
• Maksymalny przepływ: 35 m3/h
• Średnica przyłączy: 2"
• Dopuszczalne ciśnienie robocze: 30 bar
• Maksymalna temperatura pracy: +230°C

Dobór zależy od różnicy temperatur, rodzaju medium i wymaganej separacji obiegów. Większą liczbę płyt lub większy model warto wybrać wtedy, gdy potrzebna jest większa powierzchnia wymiany albo zapas wydajności dla zmiennych warunków pracy.

Najczęstsze pytania

Odpowiedzi poniżej pomagają szybko ocenić zastosowanie, sposób działania i dobór tego modelu do konkretnej instalacji.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować hydraulicznie instalacje o różnych parametrach pracy. To częste rozwiązanie w CO, CWU oraz przy rozdzieleniu układu otwartego od zamkniętego.

Jak działa płytowy wymiennik ciepła?

Działa przez przepływ dwóch mediów po przeciwnych stronach cienkich płyt. Ciepło przechodzi przez stal nierdzewną, ale same media nie mieszają się ze sobą. Taka konstrukcja zapewnia wysoką sprawność wymiany przy kompaktowych wymiarach.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba odseparować obiegi lub przenieść ciepło między instalacjami o innych warunkach pracy. Dotyczy to modernizacji systemów, współpracy z CWU, podłogówką czy układami chłodniczymi. To także praktyczne rozwiązanie przy różnych poziomach ciśnienia po stronach instalacji.

Jak dobrać moc wymiennika ciepła?

Dobór zaczyna się od mocy źródła, przepływu i różnicy temperatur. W tym modelu zakres mocy wynosi 150 do 250 kW, a maksymalny przepływ 35 m3/h, więc te wartości trzeba odnieść do parametrów instalacji. Znaczenie mają też średnica przyłączy 2" oraz wymagana separacja obiegów.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji z możliwościami wymiennika. Należy sprawdzić moc, przepływ, temperaturę pracy i sposób wpięcia w układ. Jeśli te warunki są spełnione, model może pracować jako element separujący obiegi w takich systemach.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
