Wymiennik ciepła basenowy stalowy B300 90kW

B300 — najważniejsze informacje

Wymiennik ciepła basenowy B300 to urządzenie do skutecznego podgrzewania wody basenowej poprzez przekazywanie energii między dwoma obiegami bez mieszania mediów. Model o mocy 90 kW i powierzchni wymiany 0,64 m2 sprawdza się w instalacjach basenowych, spa i wybranych układach grzewczych wymagających wysokiego przepływu.

• Moc grzewcza: 90 kW
• Powierzchnia wymiany: 0,64 m2
• Przyłącza: 2x 1,5 cala GW oraz 2x 2 cale GW
• Zastosowanie: podgrzewanie wody w basenie, spa, jacuzzi i wybranych układach grzewczych

B300 to basenowy wymiennik ciepła do wydajnego przekazywania energii cieplnej w instalacjach, gdzie liczy się skuteczne ogrzewanie dużego strumienia wody i rozdzielenie obiegów roboczych.

Specyfikacja techniczna wymiennika B300

Model	B300
Moc grzewcza	90 kW
Powierzchnia wymiany ciepła	0,64 m²
Maks. ciśnienie robocze	do 6 bar
Ciśnienie testowe	10 bar
Przyłącza czynnika grzewczego	2x 1,5 cala GW
Przyłącza czynnika ogrzewanego	2x 2 cale GW
Przepływ medium grzewczego	42 l/min
Przepływ medium ogrzewanego	325 l/min
Maks. temperatura pracy	do 208 °C

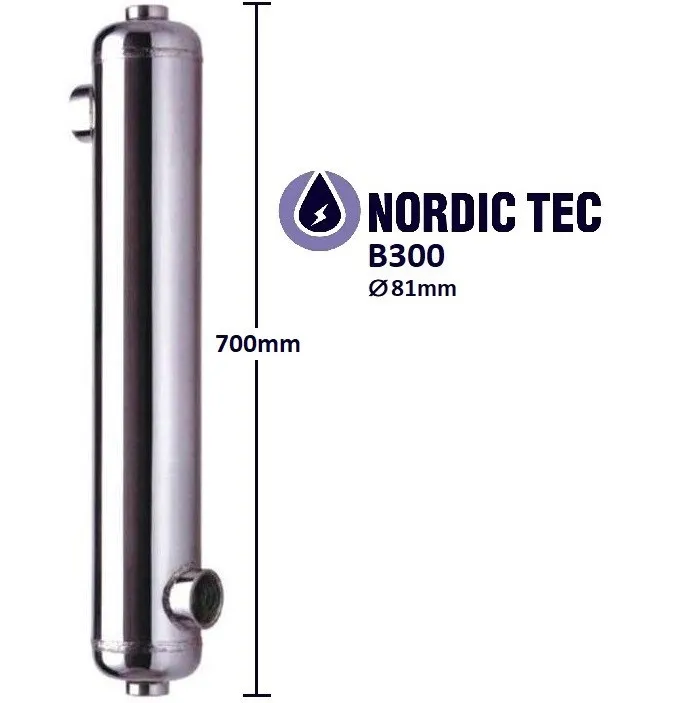

Wymiary	długość z króćcami 700 mm, średnica 81 mm
Masa	5,50 kg
Materiał	stal nierdzewna
Czynnik	woda-woda

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B300?

Urządzenie służy do przekazywania ciepła między obiegami bez mieszania mediów, dlatego dobrze sprawdza się wszędzie tam, gdzie trzeba odseparować część grzewczą od wody użytkowej lub basenowej. Choć nie jest to klasyczny płytowy wymiennik ciepła, pracuje w podobnym celu: umożliwia bezpieczny transfer energii z układu źródła ciepła do drugiego obiegu. Model B300 można stosować do podgrzewania wody basenowej, w spa i jacuzzi, a także w wybranych instalacjach CO, CWU, ogrzewania podłogowego oraz układach chłodniczych i przemysłowych.

Korzyści w praktyce

Wysoki przepływ i niskie straty ciśnienia ułatwiają współpracę z obiegami o ciągłej cyrkulacji.

Typowe zastosowania

Baseny, układy z kotłem, kominkiem, pompą ciepła lub instalacją wymagającą rozdzielenia układu otwartego od zamkniętego.

B300 to model o mocy 90 kW, przeznaczony do pracy w instalacjach z wysokim przepływem. Kluczowe parametry to powierzchnia wymiany 0,64 m2, ciśnienie testowe 10 bar, ciśnienie robocze do 6 bar oraz maksymalna temperatura pracy do 208 °C.

Zasada działania i budowa wymiennika B300

Jak działa wymiana ciepła?

Wymiennik przekazuje energię cieplną między dwoma mediami bez ich mieszania. W praktyce jedno medium oddaje ciepło przez ścianki elementów roboczych, a drugie medium je odbiera, dzięki czemu możliwe jest ogrzewanie wody basenowej lub innego obiegu przy zachowaniu separacji hydraulicznej.

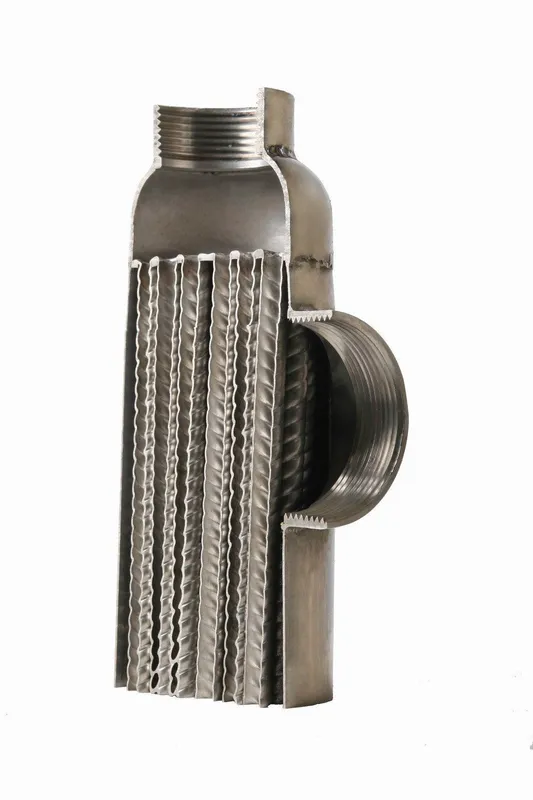

Z czego składa się urządzenie?

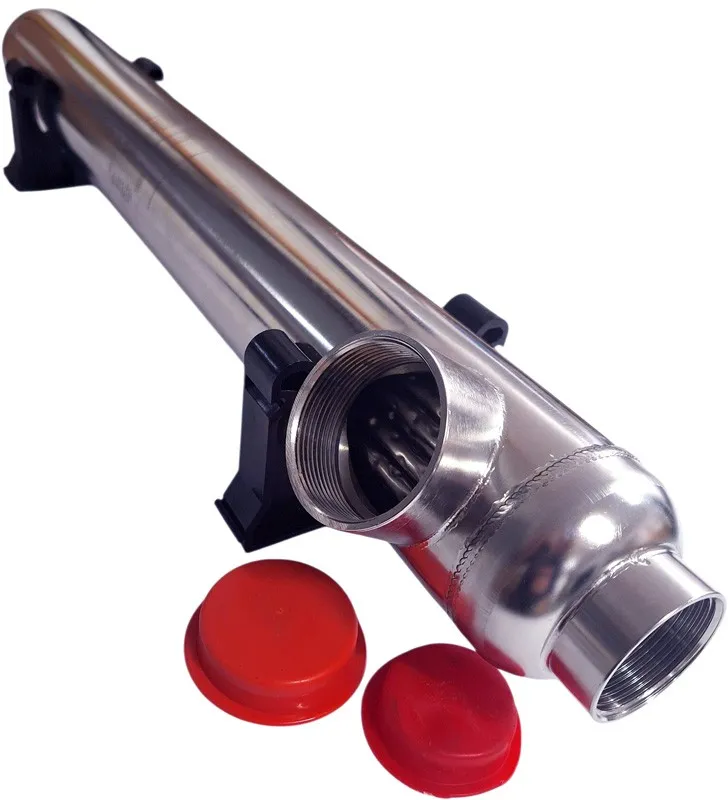

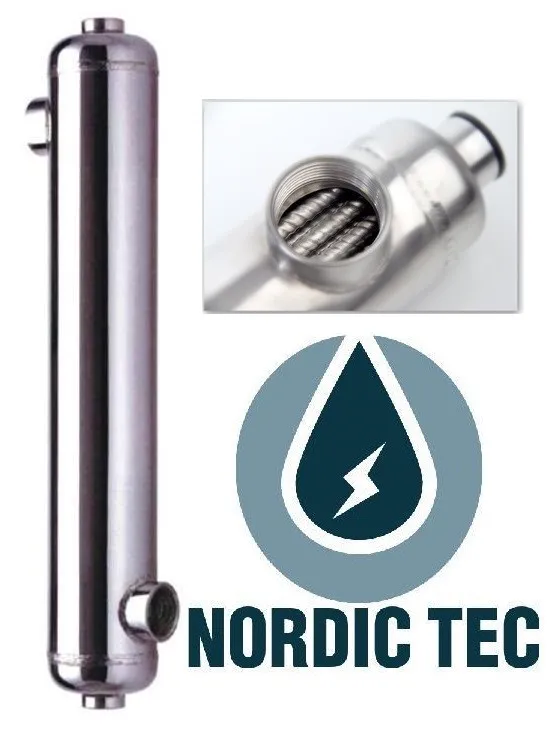

Konstrukcja została wykonana ze stali nierdzewnej. Model ma króćce przyłączeniowe 2x 1,5 cala GW po stronie czynnika grzewczego oraz 2x 2 cale GW po stronie czynnika ogrzewanego, co ułatwia włączenie go do instalacji o dużym przepływie.

Schemat podłączenia i montaż w instalacji wymiennika B300

Wytyczne montażowe

• Podłącz osobno obieg czynnika grzewczego i obieg medium ogrzewanego, zgodnie z przeznaczeniem króćców.
• Uwzględnij filtrację, odpowietrzenie oraz zawory odcinające, aby ułatwić eksploatację i chronić wymiennik.
• Dobierz pompę obiegową do wymaganych przepływów: 42 l/min po stronie grzewczej i 325 l/min po stronie ogrzewanej.

Przykłady konfiguracji CO i CWU

Typowe układy obejmują współpracę z kotłem, pompą ciepła, kominkiem lub instalacją basenową, a także rozdzielenie obiegów o różnych parametrach pracy.

Jak dobrać wymiennik B300 do instalacji?

Kluczowe parametry doboru

• Podstawą doboru jest moc źródła ciepła: 90 kW.
• Znaczenie mają także różnica temperatur między mediami oraz rodzaj medium, np. układ woda-woda lub obieg z glikolem.
• Sprawdź wymagane przepływy: 42 l/min i 325 l/min.
• Zweryfikuj średnice przyłączy: 1,5 cala GW oraz 2 cale GW.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy różnica temperatur jest niższa, medium grzewcze zawiera glikol lub instalacja wymaga większej rezerwy wydajności.

Najczęstsze pytania

Najważniejsze kwestie dotyczą zastosowania, sposobu działania, doboru i współpracy z różnymi źródłami ciepła. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy model B300 będzie właściwy do planowanej instalacji.

Do czego służy wymiennik ciepła B300?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Najczęściej wykorzystuje się go do podgrzewania wody basenowej, ale może pracować także w spa, jacuzzi oraz wybranych układach CO i CWU. Sprawdza się tam, gdzie potrzebna jest separacja obiegów i wysoki przepływ.

Jak działa ten wymiennik ciepła?

Działa przez przekazanie energii cieplnej przez przegrodę oddzielającą dwa media. Jedno medium ogrzewa element roboczy, a drugie odbiera ciepło po swojej stronie obiegu. Dzięki temu media się nie mieszają, a układ zachowuje bezpieczną separację.

Kiedy stosować taki wymiennik w instalacji?

Stosuje się go wtedy, gdy trzeba odseparować dwa obiegi lub skutecznie ogrzać wodę przy dużym przepływie. Dotyczy to basenów, układów z kotłem, kominkiem, pompą ciepła czy ogrzewaniem podłogowym. Ważne jest dopasowanie parametrów przepływu i temperatury pracy.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do źródła ciepła, różnicy temperatur, rodzaju medium i wymaganych przepływów. W tym modelu moc wynosi 90 kW, a przepływy to 42 l/min oraz 325 l/min. Przy niższej różnicy temperatur lub pracy z glikolem trzeba uwzględnić spadek wydajności.

Czy B300 współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale warunkowo i po sprawdzeniu parametrów instalacji. Kluczowe są rzeczywista moc źródła, przepływy, temperatura zasilania oraz zgodność przyłączy z projektem układu. W praktyce model można stosować w takich systemach, jeśli dobór hydrauliczny jest prawidłowy.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
