Wymiennik ciepła basenowy stalowy B360 110kW

B360 — najważniejsze informacje

B360 to wymiennik ciepła do ogrzewania basenów słodkowodnych, który przekazuje energię między dwoma obiegami bez mieszania mediów i oferuje moc grzewczą 110 kW. Sprawdza się tam, gdzie liczy się skuteczne podgrzewanie wody basenowej, odporność materiału na pracę w środowisku chlorowanym oraz stabilne parametry przepływu.

• Moc grzewcza: 110 kW
• Przyłącza: 2x 1,5 cala GW po stronie czynnika grzewczego oraz 2x 2 cale GW po stronie czynnika ogrzewanego
• Zastosowanie: ogrzewanie basenów słodkowodnych, spa i zbiorników z ciepłą wodą
• Konstrukcja: płaszczowo-rurowa, ze stali nierdzewnej

To urządzenie do przekazywania ciepła z obiegu grzewczego do wody basenowej, przeznaczone dla instalacji wymagających wysokiej wydajności i separacji mediów.

Specyfikacja techniczna wymiennika B360

Model	B360
Moc grzewcza	110 kW
Powierzchnia wymiany ciepła	0,85 m²
Przyłącza czynnika grzewczego	2x 1,5 cala GW
Przyłącza czynnika ogrzewanego	2x 2 cale GW
Maks. ciśnienie robocze	do 6 bar
Przepływ medium grzewczego	48 l/min
Przepływ medium ogrzewanego	358 l/min
Maks. temperatura pracy	do 208 °C
Wymiary	długość z króćcami 830 mm, średnica 90 mm
Masa	6,50 kg
Materiał	stal nierdzewna
Czynnik	woda-woda

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B360?

Korzyści w praktyce

Model B360 służy do przekazywania ciepła między obiegami bez mieszania mediów, dzięki czemu można bezpiecznie ogrzewać wodę użytkową lub basenową z wykorzystaniem zewnętrznego źródła ciepła. W praktyce oznacza to stabilne podgrzewanie wody oraz możliwość pracy z różnymi parametrami zasilania.

Typowe zastosowania

Choć jest to konstrukcja basenowa, urządzenie znajduje zastosowanie także w układach grzewczych i chłodniczych, m.in. przy ogrzewaniu podłogowym, instalacjach CO i CWU, a także tam, gdzie potrzebne jest rozdzielenie układu otwartego od zamkniętego lub współpraca z różnymi źródłami ciepła.

B360 to wymiennik o mocy 110 kW, zaprojektowany do pracy w instalacjach wymagających wysokiego przepływu i odporności materiałowej. Kluczowe znaczenie mają tu powierzchnia wymiany 0,85 m2, ciśnienie robocze do 6 bar oraz maksymalna temperatura pracy do 208 °C.

Zasada działania i budowa wymiennika B360

Jak działa wymiana ciepła?

Urządzenie pracuje w układzie przeciwprądowym, co pozwala uzyskać wysoką efektywność przekazu energii. Medium grzewcze oddaje ciepło przez powierzchnię wymiany do medium ogrzewanego, ale oba obiegi pozostają od siebie odseparowane i nie mieszają się.

Z czego składa się urządzenie?

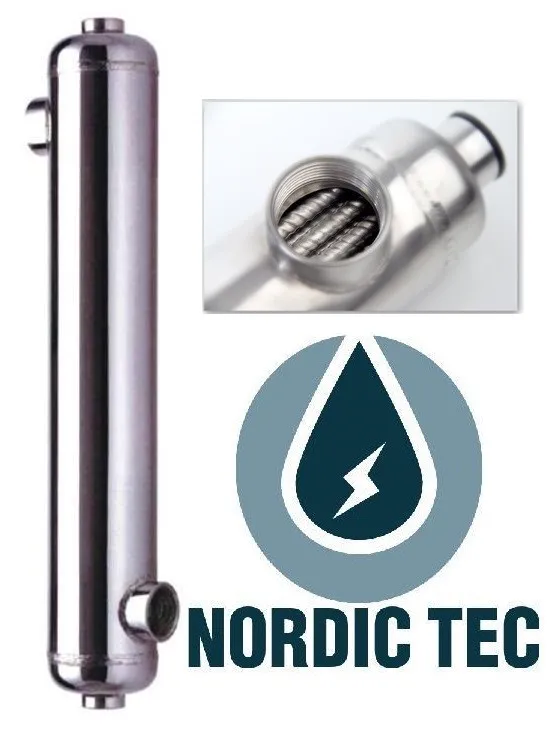

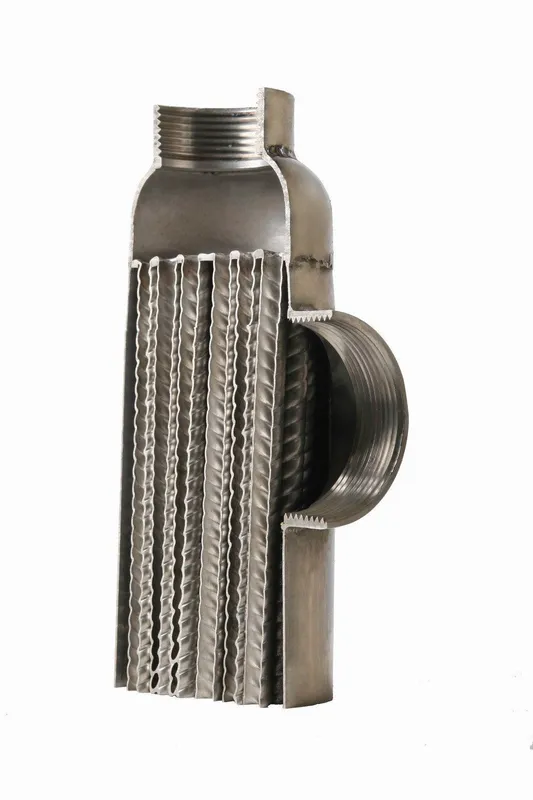

Korpus wykonano ze stali nierdzewnej, bez dodatków miedzi, co zwiększa odporność na chlor w wyższym stężeniu. Konstrukcja płaszczowo-rurowa oraz króćce przyłączeniowe 1,5 cala i 2 cale ułatwiają włączenie urządzenia do instalacji o większym przepływie.

Schemat podłączenia i montaż w instalacji wymiennika B360

Wytyczne montażowe

• Wymiennik należy podłączać w trybie przeciwprądowym, aby uzyskać maksymalną sprawność wymiany ciepła.
• Warto przewidzieć filtrację, zawory odcinające i możliwość odpowietrzenia instalacji.
• Pompy obiegowe trzeba dobrać do wymaganych przepływów po obu stronach urządzenia.

Przykłady konfiguracji CO i CWU

Model może współpracować z obiegiem źródła ciepła oraz z obiegiem wody ogrzewanej, np. w instalacjach basenowych, grzewczych i pomocniczych. Oznaczenia króćców K1–K4 porządkują kierunek przepływu medium grzewczego i ogrzewanego.

Jak dobrać wymiennik B360 do instalacji?

Kluczowe parametry doboru

• Podstawą doboru jest moc źródła ciepła: 110 kW nominalnie przy układzie woda-woda i różnicy temperatur 60 °C.
• Znaczenie mają też przepływy: 48 l/min po stronie medium grzewczego i 358 l/min po stronie medium ogrzewanego.
• Trzeba uwzględnić średnice przyłączy, temperaturę zasilania oraz rodzaj medium.

Kiedy wybrać większy model?

Większy zapas wydajności warto rozważyć wtedy, gdy różnica temperatur jest niższa niż 60 °C lub gdy medium grzewczym jest glikol, ponieważ obniża to sprawność wymiany. W takich warunkach dobór należy oprzeć na realnych parametrach całej instalacji.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą sposobu działania, zastosowania oraz doboru urządzenia do konkretnej instalacji. Poniżej znajdziesz krótkie wyjaśnienia, które ułatwiają ocenę, czy model B360 będzie odpowiedni do planowanego układu.

Do czego służy ten wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W tym modelu głównym zastosowaniem jest ogrzewanie basenów słodkowodnych, ale może pracować także w innych układach grzewczych i chłodniczych. Decydują o tym parametry źródła ciepła i instalacji.

Jak działa wymiennik B360?

Działa na zasadzie wymiany ciepła między oddzielnymi obiegami. Medium grzewcze przepływa po jednej stronie, a medium ogrzewane po drugiej, dzięki czemu energia jest przekazywana bez bezpośredniego kontaktu cieczy. Najwyższą efektywność uzyskuje się przy podłączeniu przeciwprądowym.

Kiedy warto stosować taki wymiennik?

Warto go stosować wtedy, gdy trzeba skutecznie ogrzać wodę w oddzielnym obiegu. Dotyczy to szczególnie basenów, spa i zbiorników z ciepłą wodą, ale także instalacji wymagających separacji obiegów. Istotne są zgodne parametry przepływu i temperatury pracy.

Jak dobrać moc wymiennika do basenu lub instalacji?

Dobór trzeba oprzeć na mocy źródła ciepła, różnicy temperatur i przepływie po obu stronach urządzenia. Dla B360 moc 110 kW dotyczy warunków woda-woda przy różnicy temperatur 60 °C. Przy niższej różnicy temperatur lub przy pracy na glikolu wydajność spada.

Czy ten model może współpracować z pompą ciepła lub ogrzewaniem podłogowym?

Tak, warunkowo może współpracować, jeśli parametry instalacji są zgodne z wymaganiami urządzenia. Kluczowe są dostępna moc, przepływ, temperatura zasilania i sposób wpięcia w układ. Przed zakupem warto porównać te dane z rzeczywistą charakterystyką systemu.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
