Wymiennik ciepła do basenu stalowy B55 16kW

B55 — najważniejsze informacje

B55 to wymiennik ciepła do basenu i spa, przeznaczony do przekazywania energii między dwoma obiegami bez mieszania mediów, o mocy grzewczej 16 kW. Sprawdza się w małych basenach i zbiornikach typu spa, gdy trzeba skutecznie ogrzać wodę basenową przy zachowaniu separacji obiegu grzewczego i obiegu wody użytkowej.

• Moc grzewcza: 16 kW
• Przyłącza: 2x 3/4 cala GW po stronie grzewczej oraz 2x 1 cal GW po stronie ogrzewanej
• Zastosowanie: mały basen, spa, zbiorniki wodne
• Ciśnienie robocze / testowe: 6 bar / 10 bar

To kompaktowy wymiennik do ogrzewania wody basenowej z wykorzystaniem oddzielnego źródła ciepła. Model B55 kierowany jest do małych instalacji, w których liczy się prosty montaż, rozdzielenie obiegów i stabilny transfer ciepła.

Specyfikacja techniczna wymiennika B55

Model	B55
Moc grzewcza	16 kW
Maks. ciśnienie robocze	6 bar
Ciśnienie testowe	10 bar
Materiał	tytanu
Przyłącza czynnika grzewczego	2x 3/4 cala GW
Przyłącza czynnika ogrzewanego	2x 1 cal GW
Przepływ medium grzewczego	28 l/min
Przepływ wody basenowej	185 l/min
Wymiary	długość z przyłączami wody 340 mm, średnica 60 mm

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B55?

Urządzenie służy do przekazywania ciepła między obiegiem źródła ciepła a wodą basenową bez mieszania mediów. Choć fraza główna to płytowy wymiennik ciepła, ten model pracuje jako rozwiązanie do ogrzewania małych basenów, spa i innych zbiorników z ciepłą wodą. Może współpracować z typowymi układami grzewczymi, jeśli parametry przepływu i temperatury odpowiadają wymaganiom instalacji.

Korzyści w praktyce

• separacja obiegu grzewczego od wody basenowej,
• możliwość ogrzewania małych niecek i spa,
• stabilny przyrost temperatury przy właściwym doborze przepływów.

Typowe zastosowania

• małe baseny prywatne,
• spa i jacuzzi,
• zbiorniki z podgrzewaną wodą.

Najważniejsze dane techniczne modelu B55 pozwalają szybko ocenić jego przydatność do konkretnej instalacji basenowej. Kluczowe są moc 16 kW, ciśnienie robocze 6 bar oraz zróżnicowane przyłącza dla strony grzewczej i wody basenowej.

Zasada działania i budowa wymiennika B55

Jak działa wymiana ciepła?

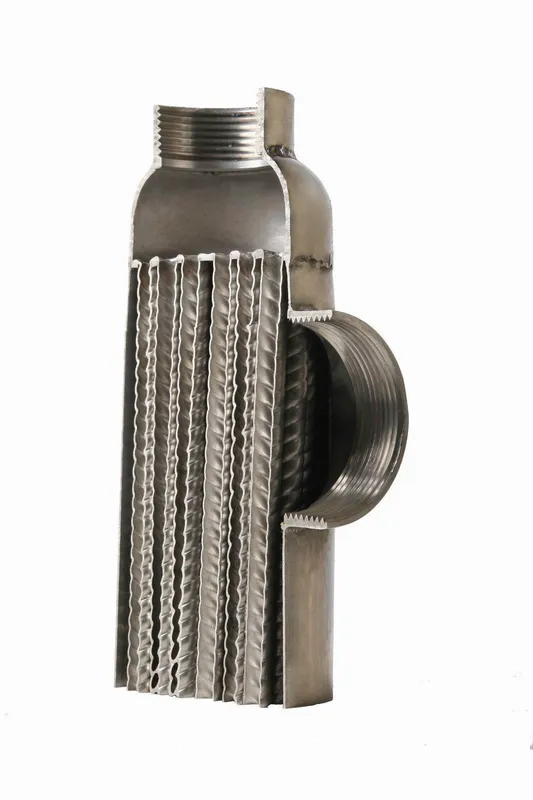

Wymiennik przekazuje energię cieplną z obiegu grzewczego do wody basenowej przez ścianki robocze urządzenia, bez kontaktu obu mediów. Dzięki temu źródło ciepła i woda w basenie pozostają hydraulicznie odseparowane, a ogrzewanie odbywa się w sposób kontrolowany i bez mieszania cieczy.

Z czego składa się urządzenie?

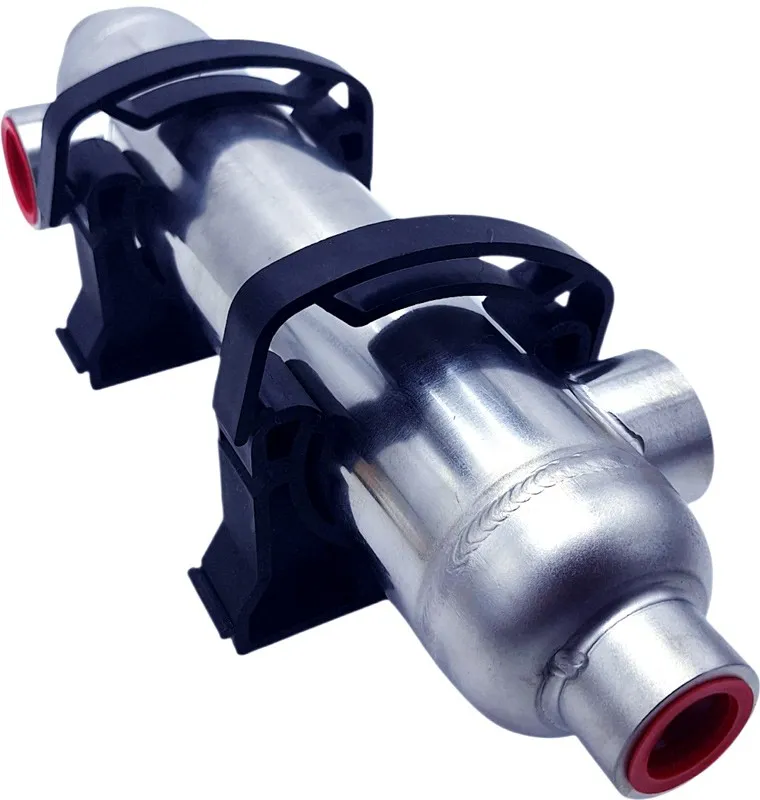

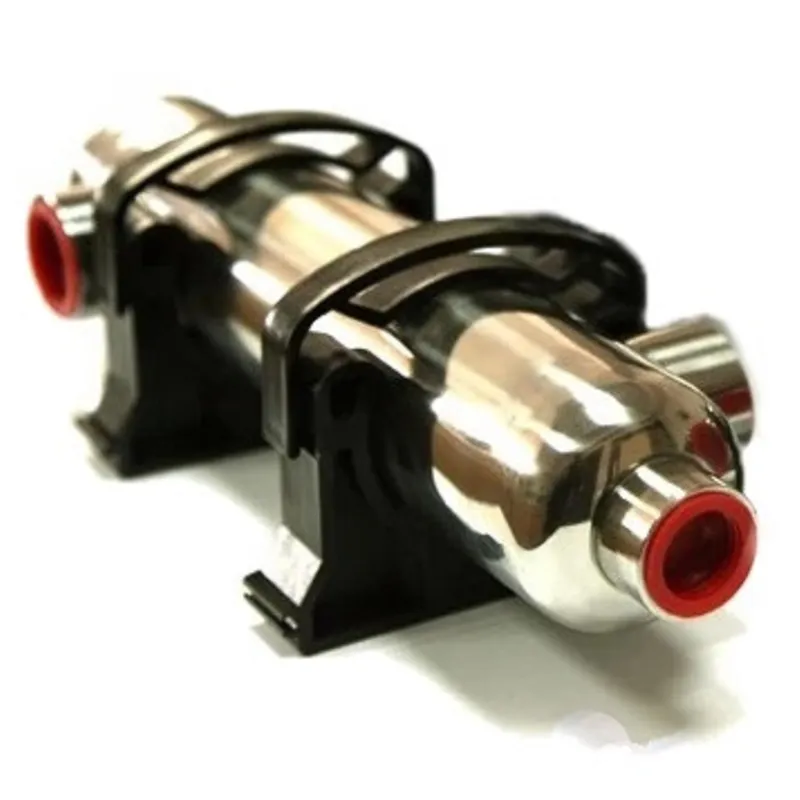

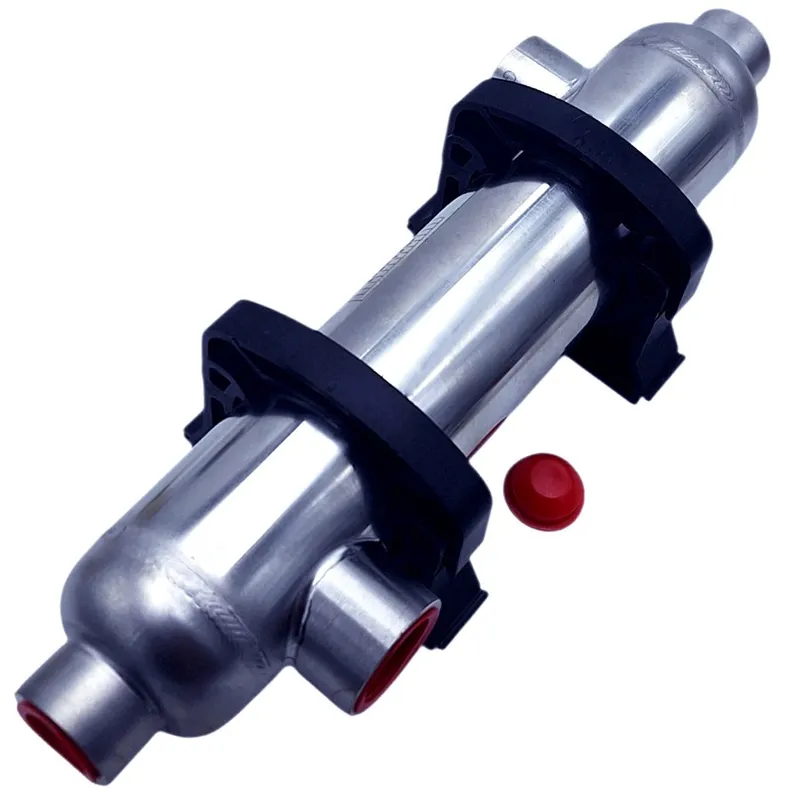

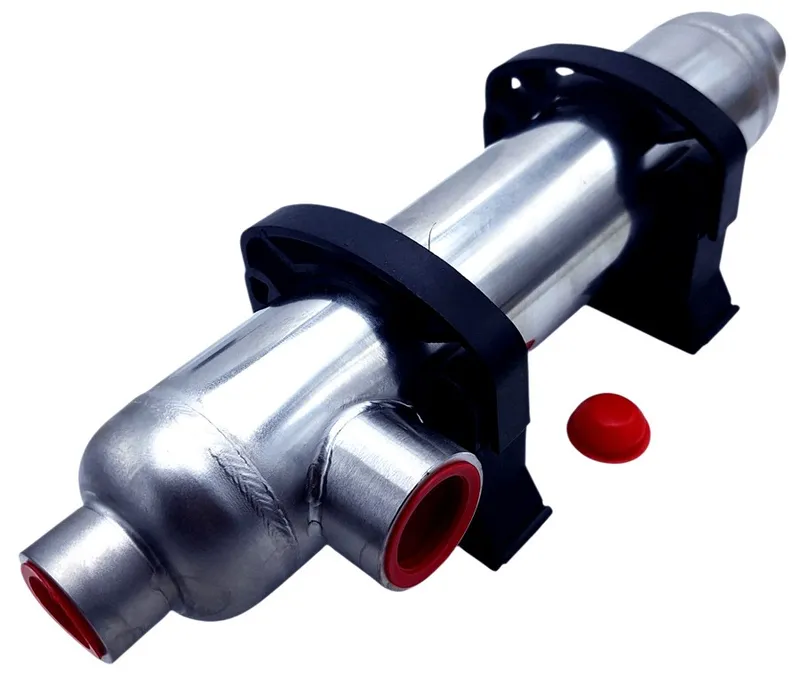

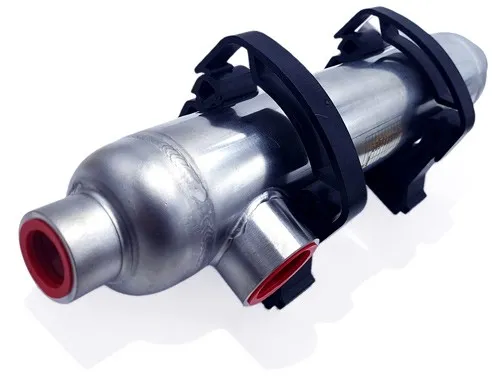

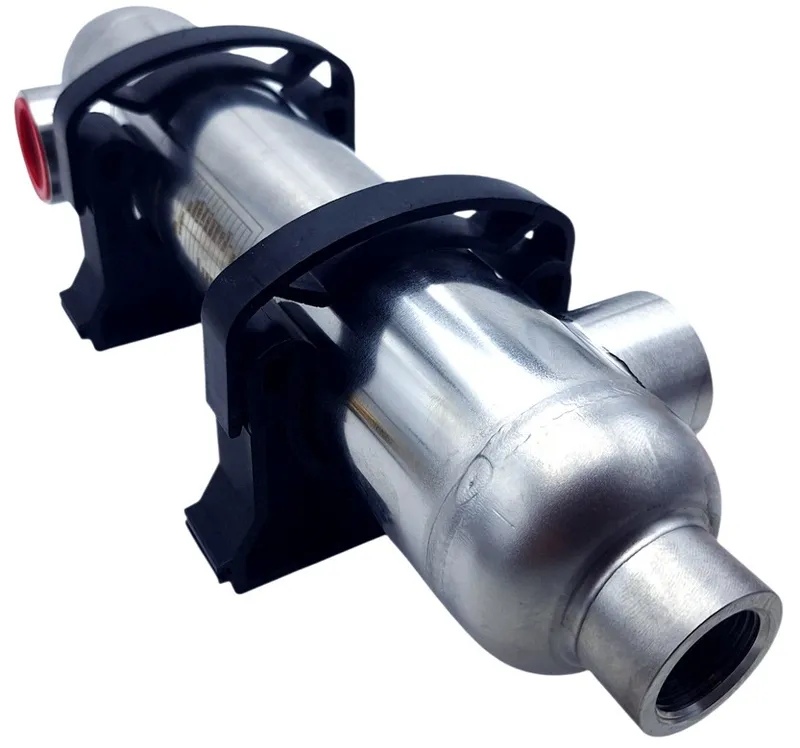

Model B55 ma kompaktową obudowę z przyłączami rozdzielonymi dla obu obiegów: 3/4 cala GW po stronie grzewczej i 1 cal GW po stronie ogrzewanej. Korpus przystosowano do pracy przy maksymalnym ciśnieniu roboczym 6 bar, a ciśnienie testowe wynosi 10 bar.

Schemat podłączenia i montaż w instalacji wymiennika B55

Wytyczne montażowe

• Stronę grzewczą należy podłączyć do przyłączy 2x 3/4 cala GW, a stronę ogrzewaną do 2x 1 cal GW.
• W instalacji warto przewidzieć zawory odcinające, odpowietrzenie i filtrację, aby utrzymać prawidłowy przepływ.
• Dobór pomp obiegowych powinien uwzględniać przepływ 28 l/min po stronie źródła i 185 l/min po stronie wody basenowej.

Przykłady konfiguracji CO i CWU

Model może pracować pomiędzy źródłem ciepła a obiegiem basenowym, jeśli instalacja zapewnia właściwe parametry pracy. Szczególnie dobrze sprawdza się tam, gdzie potrzebne jest oddzielenie układu grzewczego od wody w zbiorniku rekreacyjnym.

Jak dobrać wymiennik B55 do instalacji?

Kluczowe parametry doboru

• moc grzewcza urządzenia: 16 kW,
• różnica temperatur między obiegami,
• rzeczywisty przepływ po obu stronach: 28 l/min i 185 l/min,
• średnice przyłączy: 3/4 cala oraz 1 cal,
• maksymalne ciśnienie robocze: 6 bar.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja pracuje na niższych temperaturach zasilania albo gdy ogrzewany zbiornik ma większą pojemność. Przy spadku różnicy temperatur realny transfer ciepła maleje, dlatego dobór powinien uwzględniać warunki rzeczywiste, a nie tylko moc nominalną.

Najczęstsze pytania

Najwięcej wątpliwości dotyczy sposobu działania, doboru mocy i współpracy z różnymi źródłami ciepła. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy model B55 pasuje do małej instalacji basenowej lub spa.

Do czego służy ten wymiennik ciepła?

Służy do ogrzewania wody w basenie lub spa bez mieszania jej z obiegiem źródła ciepła. Model B55 przekazuje energię między dwoma oddzielnymi obiegami, co pozwala zachować separację instalacji. To typowe rozwiązanie dla małych zbiorników rekreacyjnych.

Jak działa wymiennik B55?

Działa przez przekazywanie ciepła między dwoma mediami oddzielonymi ścianką roboczą. Jedno medium dostarcza energię, a drugie ją odbiera, bez bezpośredniego kontaktu cieczy. Dzięki temu ogrzewanie jest bezpieczne dla rozdzielonych obiegów.

Czy 16 kW to moc odpowiednia do każdego basenu?

Nie, 16 kW to wartość nominalna zależna od warunków pracy. Rzeczywista wydajność spada przy mniejszej różnicy temperatur między obiegami lub przy zastosowaniu glikolu. Dlatego dobór trzeba oprzeć na realnym źródle ciepła i wielkości zbiornika.

Jakie przyłącza ma ten model?

Model ma dwa różne zestawy przyłączy dla obu stron pracy. Po stronie grzewczej są to 2x 3/4 cala GW, a po stronie ogrzewanej 2x 1 cal GW. Taki układ ułatwia dopasowanie do obiegu źródła i obiegu wody basenowej.

Czy ten model współpracuje z pompą ciepła lub ogrzewaniem podłogowym?

Tak, ale tylko wtedy, gdy parametry instalacji mieszczą się w możliwościach urządzenia. Trzeba uwzględnić dostępną moc, temperatury zasilania oraz wymagane przepływy. Przy niskotemperaturowym źródle ciepła realna moc przekazywana do basenu będzie niższa od nominalnej.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
