Płytowe wymienniki ciepła do kominków – dobór, oferta i wymogi 2026

Kominek z płaszczem wodnym oddaje do instalacji od kilku do kilkudziesięciu kilowatów, ale robi to w sposób trudny do sterowania: temperatura rośnie szybko, a wygaszenie wkładu trwa długo. Dlatego w układach z kominkiem UO (otwarty) lub przy łączeniu kominka ze szczelną instalacją zamkniętą stosuje się płytowy wymiennik ciepła. W AquaVentis znajdziesz do tego celu wymienniki NORDIC TEC serii Ba-23 (3/4"), Ba-16 (1") i Ba-32 (1") – od 20 płyt i 10–25 kW aż po 60 płyt i 60–130 kW. Poniżej znajdziesz konkretne przeliczniki doboru, różnice względem nasad kominkowych i wężownic oraz odpowiedzi na pytania o modernizację kominka.

Katalog wymienników NORDIC TEC do kominków z płaszczem wodnym

Wymiennik do kominka pracuje w trybie ciecz–ciecz: po stronie pierwotnej krąży woda z płaszcza wodnego wkładu, po stronie wtórnej – woda instalacji CO, CWU lub bufora. Dobór opiera się na mocy części wodnej kominka (a nie mocy całkowitej wkładu, która obejmuje też oddawanie ciepła do pomieszczenia) oraz na temperaturze pracy obiegu wtórnego. W praktyce moc wodna wkładów domowych mieści się w przedziale 8–25 kW, dlatego najczęściej wybierane są jednostki 20–40-płytowe.

Seria Ba-23 3/4" – kompaktowe jednostki dla typowego kominka

Seria Ba-23 to najpopularniejszy wybór dla domów jednorodzinnych. Ba-23-20 ma 20 płyt, 0,46 m² powierzchni płyt i moc nominalną 10–25 kW. Ba-23-30 to 30 płyt i 0,69 m² przy mocy 15–35 kW; producent podaje dla niej pracę w systemach CO i CWU do 20 bar. Największa w serii Ba-23-40 ma 40 płyt, 0,92 m² i moc 20–45 kW. Przyłącza 3/4" pasują wprost do typowej instalacji miedzianej lub stalowej w kotłowni domowej, a niewielkie gabaryty pozwalają zamontować jednostkę nawet w wąskiej szachcie obok wkładu.

Seria Ba-16 1" – większa przepustowość przy zwartej płycie

Seria Ba-16 łączy przyłącza 1" na gwincie zewnętrznym z mniejszym formatem płyty. Ba-16-32 to 32 płyty i moc 20–40 kW, a Ba-16-34 – 34 płyty i 25–45 kW. Producent wskazuje te modele jako przeznaczone do kotłów, kominków i paneli solarnych, czyli wszędzie tam, gdzie źródło ciepła pracuje nierównomiernie. Większa średnica króćców oznacza mniejsze opory przepływu, co ma znaczenie w układach z grawitacyjnym wspomaganiem, gdzie każdy dodatkowy opór realnie ogranicza cyrkulację.

Seria Ba-32 1" – kominki dużej mocy i układy łączone

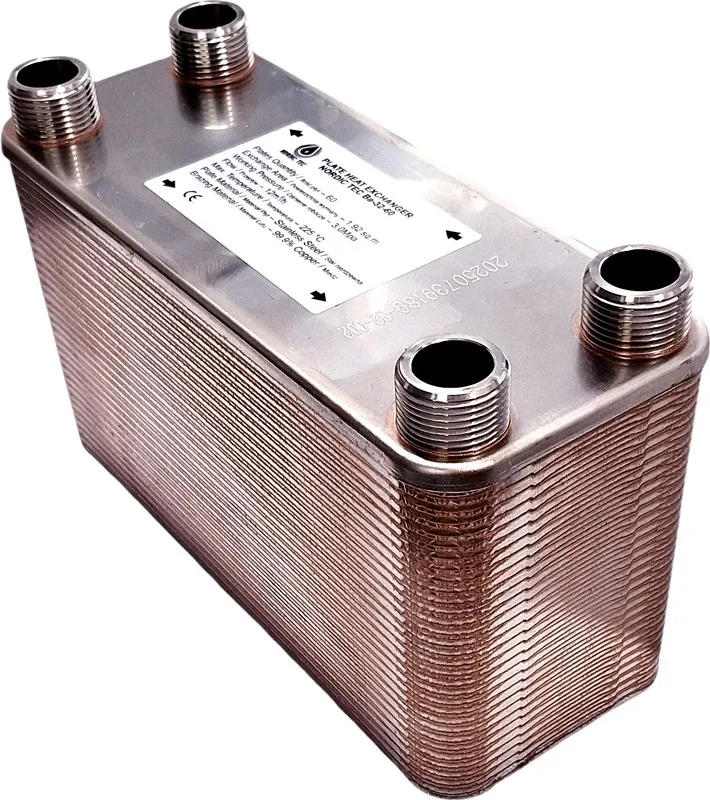

Gdy kominek jest tylko jednym z kilku źródeł ciepła albo pracuje w domu o dużej kubaturze, sięgamy po serię Ba-32. Ba-32-15 (18–40 kW) i Ba-32-20 (20 płyt, 20–45 kW) obsłużą mocne wkłady, a Ba-32-30 (30 płyt, 0,960 m², 30–65 kW), Ba-32-40 (40 płyt, 1,28 m², 40–85 kW), Ba-32-50 (50 płyt, 1,60 m², do 30 bar, płyta 286 × 116 mm) i Ba-32-60 (60 płyt, 1,92 m², 60–130 kW) przeznaczone są do rozbudowanych instalacji z buforem, kaskadą źródeł lub obiegiem technologicznym. Warto pamiętać, że w nazwie zawsze podana jest para wartości: parametr niski i wysoki.

Model NORDIC TEC	Liczba płyt	Przyłącza	Powierzchnia płyt	Moc nominalna	Dla jakiego kominka
Ba-23-20	20	3/4"	0,46 m²	10–25 kW	wkład o mocy wodnej do ok. 10 kW
Ba-23-30	30	3/4"	0,69 m²	15–35 kW	typowy wkład 12–15 kW z płaszczem
Ba-23-40	40	3/4"	0,92 m²	20–45 kW	wkład 18–20 kW, praca na CWU
Ba-16-32	32	1"	–	20–40 kW	kominek + solary, mniejsze opory
Ba-16-34	34	1"	–	25–45 kW	wkład 20 kW z buforem
Ba-32-20	20	1"	–	20–45 kW	kominek w układzie z kotłem
Ba-32-30	30	1"	0,960 m²	30–65 kW	duży wkład lub dwa źródła
Ba-32-40	40	1"	1,28 m²	40–85 kW	instalacja z buforem i CWU
Ba-32-60	60	1"	1,92 m²	60–130 kW	kotłownia z kilkoma obiegami

Integracja kominka z układem zamkniętym CO i CWU

Najczęstszy scenariusz to kominek pracujący w obiegu otwartym lub półotwartym, podłączony przez wymiennik do zamkniętej instalacji CO z pompą ciepła albo kotłem gazowym. Wymiennik daje wtedy trzy korzyści naraz: rozdziela ciśnienia obu układów, chroni nowoczesny kocioł kondensacyjny przed wodą z osadami z obiegu kominkowego i pozwala na niezależne zabezpieczenia (naczynie przeponowe, zawór bezpieczeństwa) po każdej stronie. Po stronie kominka konieczne jest zachowanie oryginalnych zabezpieczeń przed przegrzewem – wymiennik nie zastępuje wężownicy schładzającej ani zaworu termicznego.

• Filtr siatkowy na powrocie z kominka – obieg z płaszczem wodnym często zawiera osady po pierwszych sezonach.
• Zawór termostatyczny trójdrożny podnoszący temperaturę powrotu do płaszcza, aby ograniczyć wykraplanie i korozję – patrz zawory termostatyczne trójdrożne.
• Pompa obiegowa po każdej stronie wymiennika; do obiegu wtórnego wygodnie użyć gotowej grupy pompowej z mieszaczem.
• Termometry na króćcach – bez nich nie ocenisz, czy wymiennik faktycznie przenosi zakładaną moc; zobacz zawory kulowe z termometrami.
• Izolacja termiczna ograniczająca straty w kotłowni – dostępna w kategorii izolacje wymienników ciepła.

Wymiennik płytowy a nasada kominkowa wodna – różnice

To najczęstsze nieporozumienie w tej kategorii. Nasada kominkowa (np. fi 200, z rurkami lub bez) montowana jest na wylocie spalin i odbiera ciepło z gazów spalinowych – pracuje w układzie gaz–ciecz lub gaz–powietrze. Płytowy wymiennik ciepła działa wyłącznie w układzie ciecz–ciecz: przyjmuje już podgrzaną wodę z płaszcza wodnego wkładu i przekazuje jej energię do drugiego obiegu. Nie da się więc podłączyć wymiennika płytowego bezpośrednio do komina ani do wkładu bez płaszcza wodnego. Podobnie powietrzny wymiennik (rozprowadzenie gorącego powietrza, DGP) rozwiązuje inny problem – dystrybucję ciepła po pomieszczeniach, nie separację hydrauliczną.

Wymiennik płytowy a wężownica – co wybrać

Wężownica zanurzona w zbiorniku ma dużą bezwładność i niewielką intensywność wymiany na jednostkę powierzchni: ciepło przenoszone jest przez naturalną konwekcję wody w zbiorniku. Wymiennik płytowy pracuje przeciwprądowo, z przepływem turbulentnym wymuszonym profilem płyt, dzięki czemu przy niewielkich gabarytach przenosi kilkadziesiąt kilowatów. W praktyce: wężownica jest naturalna, gdy kominek ma ogrzewać zasobnik CWU i akceptujemy powolne dogrzewanie; wymiennik płytowy wybieramy, gdy trzeba szybko odebrać moc z płaszcza wodnego, rozdzielić obiegi o różnych ciśnieniach albo obsłużyć obieg z glikolem.

Dlaczego separacja obiegów przy kominku ma znaczenie

Instalacja kominkowa bywa najstarszym i najbardziej „brudnym” fragmentem układu – szlam, resztki topnika, powietrze wciągane przez naczynie otwarte. Podłączenie takiego obiegu wprost do nowego kotła lub pompy ciepła oznacza przeniesienie zanieczyszczeń do najdroższych elementów systemu. Wymiennik zatrzymuje ten problem po jednej stronie, a jego czyszczenie jest znacznie prostsze i tańsze niż serwis parownika pompy ciepła. Dla poprawy jakości wody warto rozważyć galwaniczne zmiękczacze i uzdatniacze wody.

Kominek po 2026 roku – wymogi Ekoprojektu i modernizacja instalacji

Wkłady kominkowe wprowadzane do sprzedaży muszą spełniać wymagania Ekoprojektu (Ecodesign) dotyczące sprawności i emisji pyłu. Nowe urządzenia sprzedawane w Polsce są zgodne z tymi wymaganiami, a starsze wkłady w wielu regionach obejmują lokalne uchwały antysmogowe z własnymi terminami wymiany – zawsze warto sprawdzić uchwałę dla swojego województwa lub gminy przed decyzją o remoncie. Modernizacja rzadko oznacza tylko wymianę wkładu: dochodzi doprowadzenie powietrza zewnętrznego do komory spalania, uszczelnienie i wyłożenie komina wkładem kwasoodpornym oraz uporządkowanie hydrauliki po stronie płaszcza wodnego.

• Dolny nawiew powietrza prowadzi się kanałem od ściany zewnętrznej lub z przestrzeni podłogowej wprost do króćca w podstawie wkładu – to warunek stabilnego spalania w szczelnym, dobrze ocieplonym budynku z wentylacją mechaniczną.
• Bufor ciepła pozwala przyjąć nadwyżkę mocy z wkładu i wyeliminować przegrzewanie pomieszczeń.
• Wymiennik płytowy umożliwia włączenie istniejącego kominka do nowego, zamkniętego układu bez przebudowy całej instalacji.
• Rozdział obiegów po modernizacji ułatwiają rozdzielacze hydrauliczne CO i sprzęgła, w wariancie sprzęgła na 2 obiegi lub większym.

Kominkowy wymiennik ciepła – co daje w praktyce

Poprawnie dobrany wymiennik pozwala wykorzystać moc, która wcześniej „przegrzewała salon”. Ciepło z płaszcza trafia do bufora, do obiegu podłogówki albo do CWU, a instalacja pracuje stabilniej, bo temperatura po stronie wtórnej jest sterowana niezależnie od intensywności palenia. Zyskujesz też bezpieczeństwo: awaria po stronie kominka nie rozszczelnia obiegu z pompą ciepła i odwrotnie. Do rozprowadzenia ciepła po obiegach przydają się rozdzielacze ogrzewania podłogowego i CO oraz zestawy rozdzielaczy do podłogówki.

Gdzie kupisz wymiennik do kominka – AquaVentis

AquaVentis prowadzi pełne serie NORDIC TEC: Ba-23, Ba-16 i Ba-32, wraz z akcesoriami montażowymi i izolacją. Wysyłamy z magazynu w Polsce, a przed zakupem bezpłatnie sprawdzimy dobór na podstawie mocy wodnej wkładu, temperatury obiegu wtórnego i średnic w kotłowni. Jeśli chcesz przejrzeć pozostałe zastosowania, zajrzyj do płytowych wymienników ciepła, a przy planowaniu innych źródeł – do wymienników do kotłów CO lub wymienników do solarów.

FAQ – wymienniki ciepła do kominków

Jak działa wymiennik ciepła przy kominku?

Woda podgrzana w płaszczu wodnym wkładu przepływa jedną stroną wymiennika, a woda instalacyjna – drugą, przeciwprądowo. Profilowane płyty ze stali nierdzewnej wymuszają przepływ turbulentny, dzięki czemu ciepło przechodzi przez cienką ściankę bardzo intensywnie. Oba obiegi pozostają całkowicie rozdzielone: nie mieszają się, mogą pracować na innym ciśnieniu i mieć własne zabezpieczenia.

Jaki wymiennik płytowy do kominka o mocy 15 kW?

Dla wkładu z płaszczem wodnym o mocy wodnej rzędu 12–15 kW dobrym wyborem jest NORDIC TEC Ba-23-30 (30 płyt, 0,69 m², 15–35 kW). Przy pracy na niskim parametrze lub przy jednoczesnym przygotowaniu CWU warto wybrać większą jednostkę Ba-23-40 (40 płyt, 0,92 m², 20–45 kW), która daje zapas powierzchni wymiany.

Czym różni się wymiennik płytowy od nasady kominkowej?

Nasada kominkowa odbiera ciepło ze spalin w kominie i pracuje w układzie gaz–ciecz. Wymiennik płytowy działa wyłącznie ciecz–ciecz: potrzebuje wkładu z płaszczem wodnym i służy do przekazania ciepła między dwoma obiegami wodnymi. To rozwiązania do różnych zadań – wymiennika płytowego nie montuje się na przewodzie spalinowym.

Czy wymiennik zastępuje zabezpieczenie przed przegrzaniem?

Nie. Wymiennik oddziela obiegi hydraulicznie, ale nie odbiera ciepła w razie zaniku prądu i zatrzymania pomp. Kominek z płaszczem wodnym musi zachować przewidziane przez producenta zabezpieczenia: wężownicę schładzającą z zaworem termicznym, naczynie wzbiorcze, zaworu bezpieczeństwa oraz odpowiedni sposób odprowadzenia nadmiaru energii.

Co ze starym kominkiem po 2026 roku?

Nowe wkłady muszą spełniać wymogi Ekoprojektu, a terminy wymiany starszych urządzeń wynikają z lokalnych uchwał antysmogowych, więc sprawdź przepisy dla swojej gminy. Przy modernizacji zwykle łączy się wymianę wkładu z doprowadzeniem powietrza zewnętrznego, uszczelnieniem komina i uporządkowaniem hydrauliki – często właśnie przez wymiennik płytowy i bufor.

Jak dbać o wymiennik pracujący z kominkiem?

Obieg kominkowy zwykle zawiera więcej osadów niż nowa instalacja, dlatego kluczowy jest filtr siatkowy na powrocie i kontrola temperatur na termometrach. Rosnąca różnica między zasilaniem a odbiorem oznacza zakamienienie – wtedy wykonuje się przepłukanie chemiczne w kierunku przeciwnym do normalnego przepływu. Uzdatnianie wody wydłuża okresy między czyszczeniami.
