Wymiennik ciepła basenowy stalowy B2400 700kW

B2400 — najważniejsze informacje

B2400 to płytowy wymiennik ciepła do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony m.in. do ogrzewania basenów i dużych instalacji grzewczych. Model o mocy 704 kW i powierzchni wymiany 4,47 m2 sprawdza się tam, gdzie liczy się wysoka wydajność, separacja obiegów oraz stabilna praca przy dużych przepływach.

• Moc grzewcza: 704 kW
• Powierzchnia wymiany ciepła: 4,47 m2
• Przyłącza: 2 x 4 cale GW po stronie czynnika grzewczego oraz 2 x 2 cale GW po stronie czynnika ogrzewanego
• Zastosowanie: baseny, spa, zbiorniki ciepłej wody, ogrzewanie podłogowe i instalacje przemysłowe

To urządzenie do efektywnego przekazywania ciepła w systemach, które wymagają dużej wydajności i rozdzielenia dwóch obiegów roboczych.

Specyfikacja techniczna wymiennika B2400

Model	B2400
Moc grzewcza	704 kW
Powierzchnia wymiany ciepła	4,47 m²
Ciśnienie testowe	10 bar
Maks. ciśnienie robocze	6 bar
Przyłącza czynnika grzewczego	2 x 4 cale GW
Przyłącza czynnika ogrzewanego	2 x 2 cale GW
Przepływ medium grzewczego	267 l/min
Przepływ medium ogrzewanego	1690 l/min
Maks. temperatura pracy	208 °C
Materiał	stal nierdzewna
Czynnik	woda-woda

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B2400?

Urządzenie przekazuje ciepło między obiegami bez mieszania mediów, dlatego dobrze sprawdza się wszędzie tam, gdzie trzeba połączyć źródło ciepła z odbiornikiem przy zachowaniu separacji hydraulicznej. Ten płytowy wymiennik ciepła można stosować w układach CO, CWU, ogrzewaniu podłogowym, instalacjach basenowych oraz wybranych układach chłodniczych i przemysłowych.

Korzyści w praktyce

Duża powierzchnia wymiany i wysoki przepływ wspierają skuteczne oddawanie energii przy niskich stratach ciśnienia.

Typowe zastosowania

Model nadaje się do basenów, spa, zbiorników z ciepłą wodą, układów z kotłem lub pompą ciepła oraz do rozdzielenia układu otwartego od zamkniętego.

Model B2400 to wymiennik do dużych obciążeń cieplnych i przepływowych. Kluczowe parametry to moc 704 kW, powierzchnia wymiany 4,47 m2, ciśnienie testowe 10 bar, ciśnienie robocze 6 bar oraz maksymalna temperatura pracy do 208 °C.

Zasada działania i budowa wymiennika B2400

Jak działa wymiana ciepła?

Dwa media przepływają przez oddzielone od siebie kanały wymiennika, a energia cieplna przechodzi przez powierzchnie robocze bez bezpośredniego kontaktu cieczy. Połączenie przeciwprądowe zwiększa skuteczność przekazywania ciepła i pozwala uzyskać wysoką wydajność przy odpowiedniej różnicy temperatur.

Z czego składa się urządzenie?

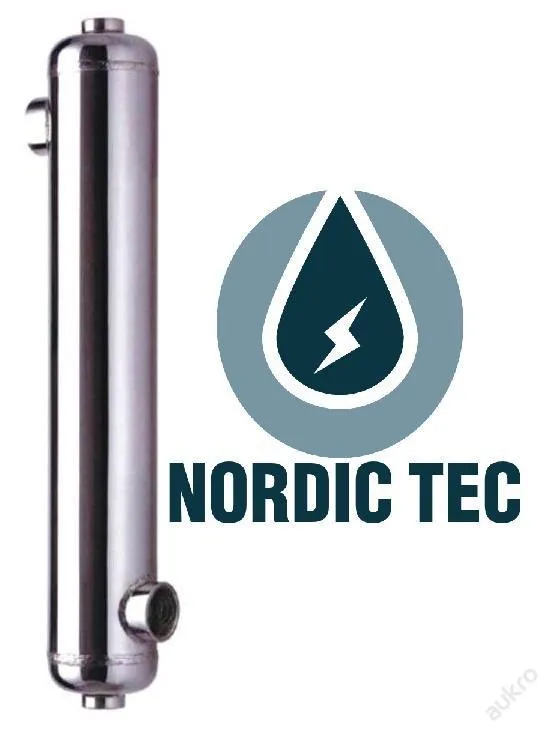

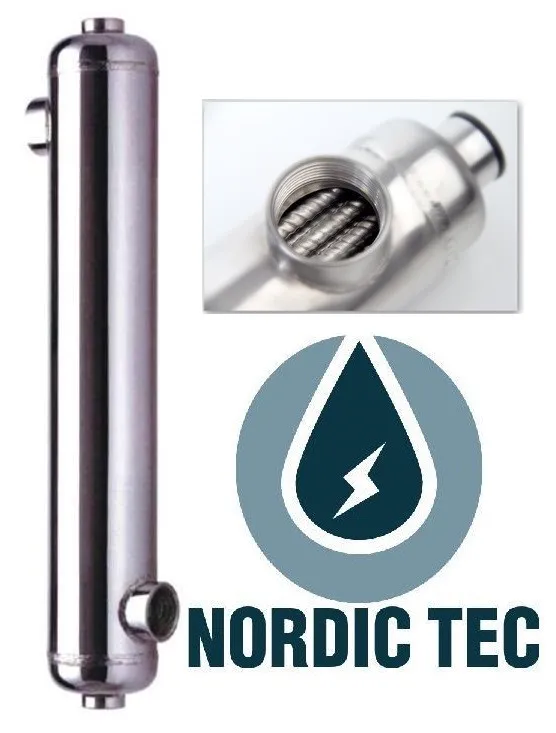

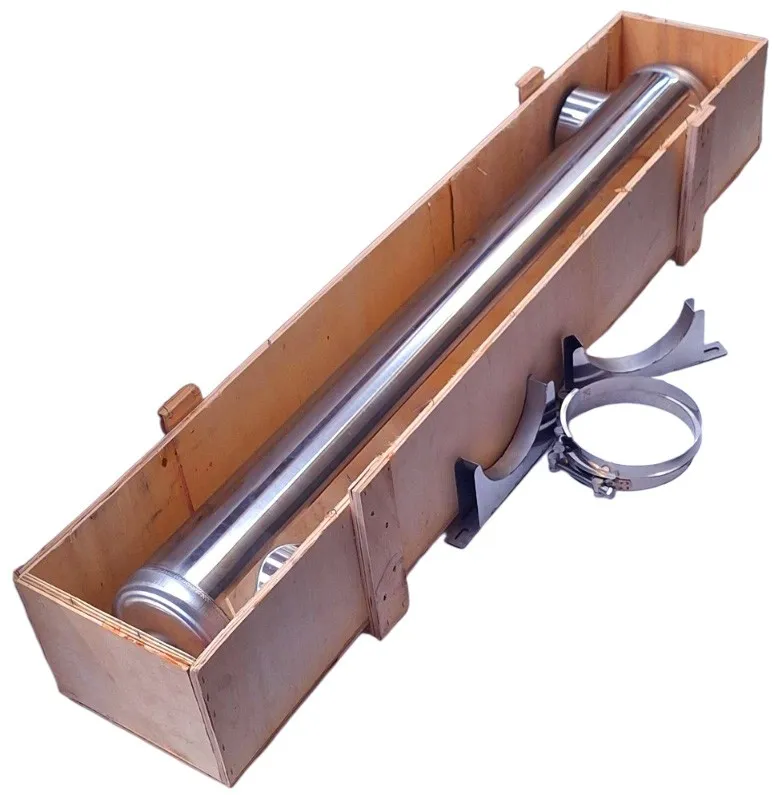

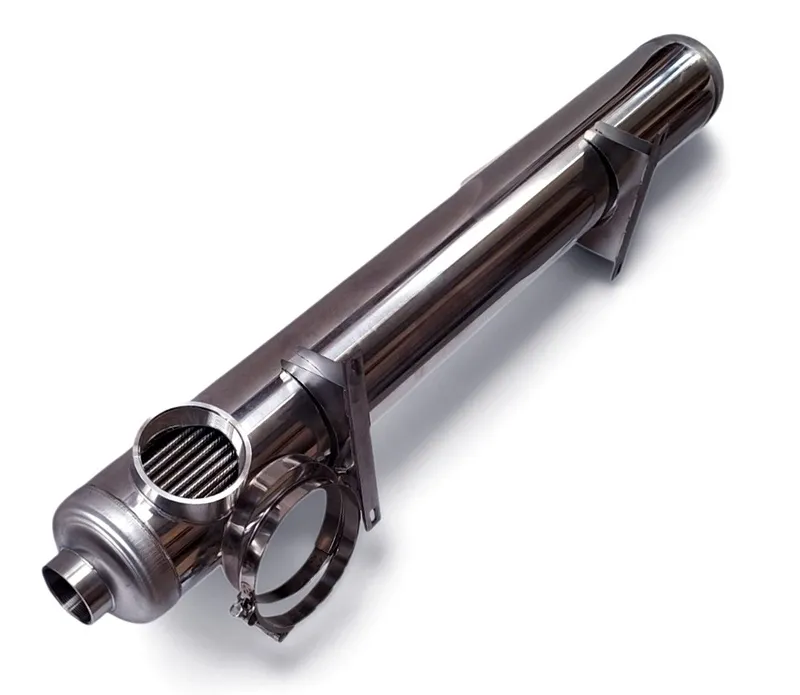

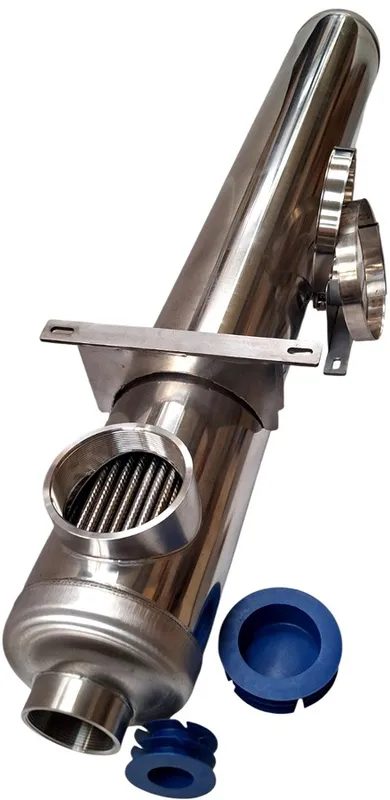

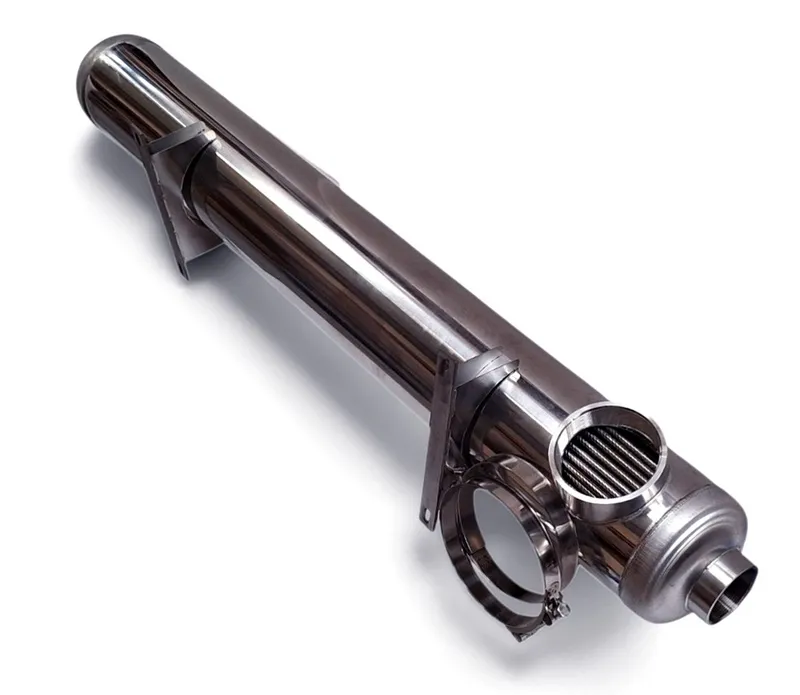

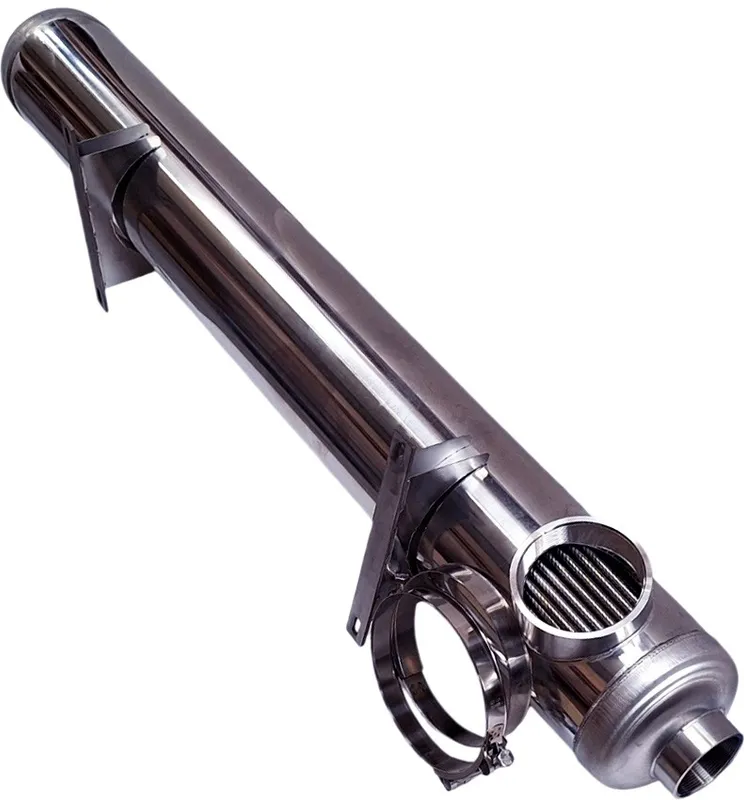

Konstrukcja wykorzystuje stal nierdzewną oraz króćce przyłączeniowe GW. To rozwiązanie przeznaczone do pracy w wymagających instalacjach, gdzie istotne są trwałość, przepływ i stabilność parametrów.

Schemat podłączenia i montaż w instalacji wymiennika B2400

Wytyczne montażowe

• Wymiennik należy podłączać przeciwprądowo dla uzyskania maksymalnej wydajności.
• Po stronie czynnika grzewczego stosuje się przyłącza K1 i K4, a po stronie medium ogrzewanego K3 i K2.
• W instalacji warto uwzględnić filtrację, odpowietrzenie, zawory odcinające oraz właściwy dobór pomp obiegowych do wymaganych przepływów.

Przykłady konfiguracji CO i CWU

Urządzenie można włączyć między źródłem ciepła a obiegiem basenowym, między kotłem a CWU lub w układach z pompą ciepła i ogrzewaniem podłogowym, jeśli parametry przepływu i temperatury są zgodne z wymaganiami instalacji.

Jak dobrać wymiennik B2400 do instalacji?

Kluczowe parametry doboru

• Dobór zależy od wymaganej mocy 704 kW, różnicy temperatur między mediami oraz rodzaju czynnika.
• Znaczenie mają także przepływy: 267 l/min po stronie grzewczej i 1690 l/min po stronie ogrzewanej.
• Należy sprawdzić średnice przyłączy: 4 cale GW oraz 2 cale GW, a także wymagane ciśnienie pracy i temperaturę.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć przy mniejszej różnicy temperatur, ograniczonym przepływie lub wtedy, gdy instalacja ma pracować z zapasem wydajności. W zastosowaniach basenowych szczególnie ważne jest uwzględnienie realnych warunków pracy medium.

Najczęstsze pytania

Najważniejsze kwestie dotyczą sposobu działania, zastosowania, doboru i współpracy z innymi elementami instalacji. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model pasuje do planowanego układu.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. Dzięki temu można odseparować różne części instalacji i jednocześnie skutecznie przekazywać energię. Typowe zastosowania to CO, CWU, baseny, ogrzewanie podłogowe i układy z pompą ciepła.

Jak działa płytowy wymiennik ciepła?

Działa przez wymianę energii między dwoma mediami przepływającymi po oddzielnych stronach powierzchni roboczych. Ciepło przechodzi przez elementy wymiany, ale same ciecze nie mieszają się ze sobą. Układ przeciwprądowy poprawia sprawność całego procesu.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy instalacja wymaga separacji obiegów i skutecznego przekazywania ciepła. Dotyczy to modernizacji systemu, współpracy z basenem, CWU, podłogówką lub źródłem ciepła o innych parametrach pracy. To także dobre rozwiązanie w układach przemysłowych i chłodniczych.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do zapotrzebowania instalacji i parametrów źródła ciepła. Trzeba uwzględnić różnicę temperatur, rodzaj medium, wymagane przepływy oraz średnice przyłączy. Dla tego modelu ważnym punktem odniesienia jest moc 704 kW oraz przepływy po obu stronach wymiennika.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Tak, ale pod warunkiem zgodności parametrów instalacji. Należy sprawdzić wymagany przepływ, temperatury robocze, średnice przyłączy i sposób włączenia w układ. Jeśli te wartości są poprawnie dobrane, model może pracować w takich zastosowaniach.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
