Wymiennik ciepła basenowy stalowy B600 180kW

B600 — najważniejsze informacje

B600 to rurowy wymiennik ciepła do podgrzewania wody basenowej, który przekazuje energię między dwoma obiegami bez mieszania mediów i osiąga moc 175 kW. Model jest przeznaczony do instalacji basenowych z wodą słodką, gdzie liczy się stabilna praca przy maksymalnym ciśnieniu roboczym 6 bar oraz właściwy dobór przepływów po stronie źródła ciepła i wody basenowej.

• Moc grzewcza: 175 kW
• Przyłącza medium grzewczego: 2x 2 cale
• Przyłącza wody basenowej: 2x 2 1/2 cala
• Zastosowanie: podgrzewanie wody basenowej w obiegu z wodą słodką

To wymiennik ciepła do basenu, który rozdziela obieg źródła ciepła od obiegu wody basenowej i pozwala skutecznie przekazywać energię przy zachowaniu oddzielnych mediów. Sprawdzi się tam, gdzie potrzebna jest wysoka moc oraz praca w instalacji basenowej z odpowiednimi przepływami.

Specyfikacja techniczna wymiennika B600

Model	B600
Moc grzewcza	175 kW
Maks. ciśnienie robocze	6 bar
Ciśnienie testowe	10 bar
Materiał	stal nierdzewna
Przyłącza medium grzewczego	2x 2 cale
Przyłącza medium ogrzewanego	2x 2 1/2 cala
Przepływ nominalny medium grzewczego	66 l/min
Przepływ nominalny wody basenowej	432 l/min

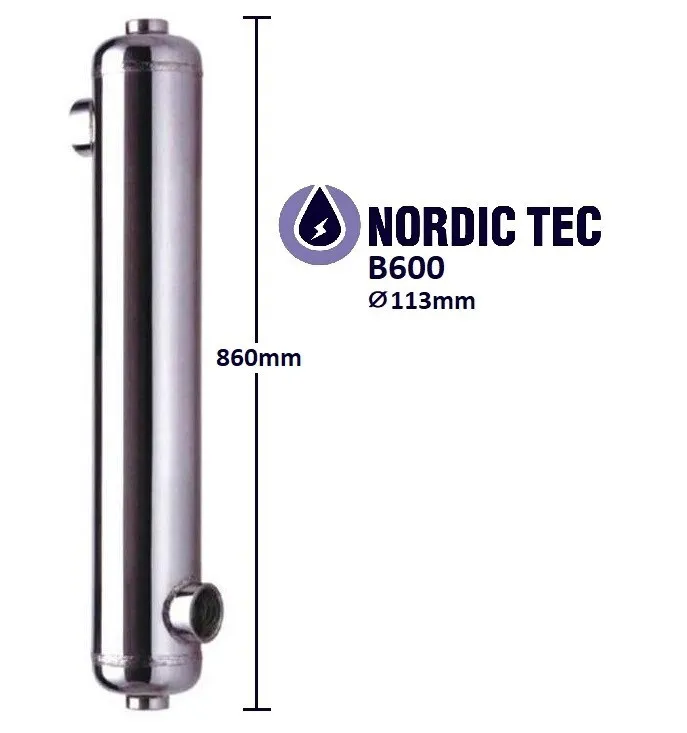

Długość z przyłączami wody	860 mm
Średnica	113 mm
Czynnik	woda słodka

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B600?

Korzyści w praktyce

Urządzenie służy do przekazywania ciepła między obiegiem grzewczym a wodą basenową bez mieszania mediów. Dzięki temu źródło ciepła może pracować w oddzielnym układzie, a woda w basenie jest ogrzewana po stronie wtórnej. Taki płytowy wymiennik ciepła w praktyce odpowiada na potrzebę separacji obiegów i stabilnego przekazywania mocy w instalacji basenowej.

Typowe zastosowania

Model B600 jest przeznaczony do basenów z wodą słodką. Może współpracować z obiegiem źródła ciepła pod warunkiem zapewnienia odpowiednich parametrów przepływu i różnicy temperatur. W opisie źródłowym wskazano, że zalecana objętość basenu sięga do 200 m³ nominalnie, natomiast przy niższych parametrach źródła ciepła praktyczny zakres może być mniejszy.

Najważniejsze parametry użytkowe tego modelu obejmują moc 175 kW, maksymalne ciśnienie robocze 6 bar oraz ciśnienie testowe 10 bar. W praktyce o osiągach decydują także przepływy po obu stronach wymiennika i różnica temperatur między medium ciepłym a wodą basenową.

Zasada działania i budowa wymiennika B600

Jak działa wymiana ciepła?

Wymiennik pracuje w dwóch oddzielnych obiegach: po jednej stronie płynie medium grzewcze, po drugiej woda basenowa. Energia cieplna jest przekazywana przez ścianki robocze urządzenia, ale same media nie mieszają się ze sobą. Dla modelu B600 moc nominalna 175 kW odnosi się do warunków z różnicą temperatur na poziomie 60 °C oraz przy zachowaniu odpowiednich przepływów.

Z czego składa się urządzenie?

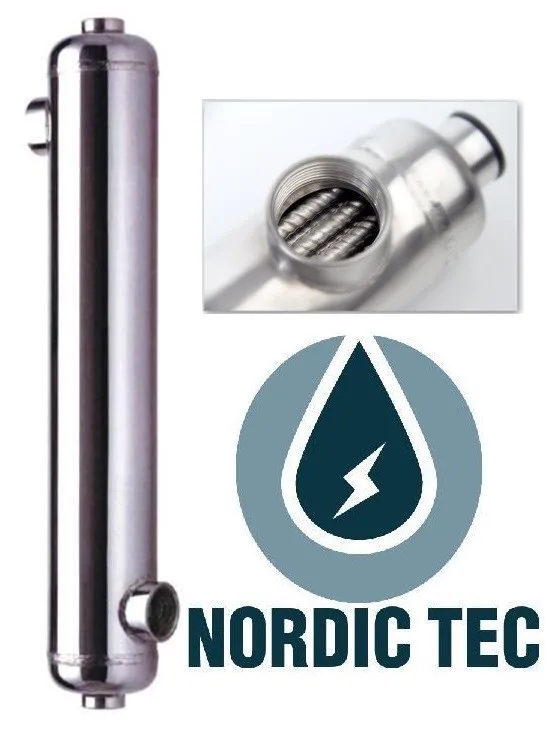

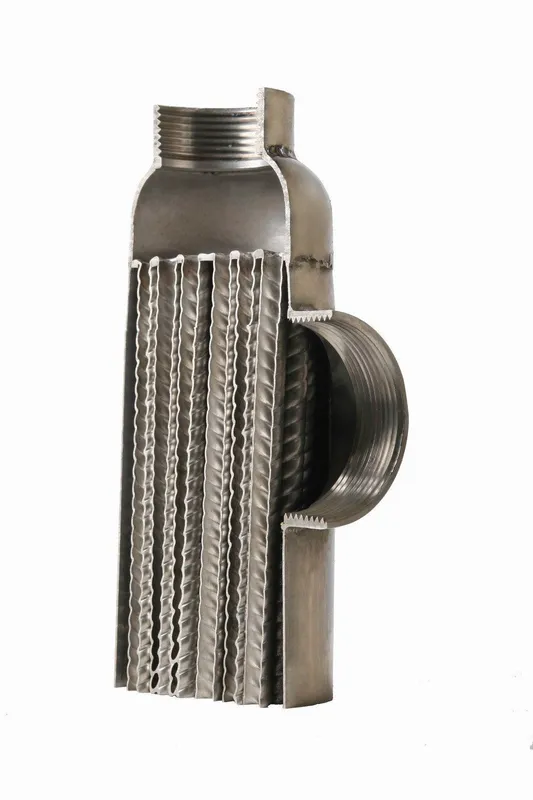

Konstrukcja ma formę rurową i została wykonana ze stali nierdzewnej. Taki materiał dobrze sprawdza się w kontakcie z chemią basenową i dużym stężeniem chloru, ale nie jest zalecany do wody z dodatkiem soli ani do wody morskiej. Całość uzupełniają króćce przyłączeniowe dla obiegu grzewczego i obiegu wody basenowej.

Schemat podłączenia i montaż w instalacji wymiennika B600

Wytyczne montażowe

• Urządzenie należy podłączyć w układzie przeciwprądowym.
• K1 oznacza wejście medium grzewczego, K4 jego wyjście.
• K3 to wejście medium do ogrzania, a K2 wyjście medium ogrzewanego.
• Przed zakupem warto uwzględnić armaturę odcinającą, odpowietrzenie oraz właściwy dobór pomp do wymaganych przepływów.

Przykłady konfiguracji CO i CWU

Model pracuje jako separator dwóch obiegów: pierwotnego ze źródłem ciepła oraz wtórnego z wodą basenową. Kluczowe jest utrzymanie właściwego kierunku przepływu i parametrów hydraulicznych całej instalacji.

Jak dobrać wymiennik B600 do instalacji?

Kluczowe parametry doboru

• Sprawdź wymaganą moc: w tym modelu to 175 kW.
• Uwzględnij różnicę temperatur, ponieważ realna wydajność spada przy niższych wartościach niż 60 °C.
• Zweryfikuj przepływy nominalne: 66 l/min po stronie źródła ciepła i 432 l/min po stronie wody basenowej.
• Dobierz przyłącza do instalacji: 2 cale oraz 2 1/2 cala.
• Potwierdź rodzaj medium: model jest przeznaczony do wody słodkiej.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy źródło ciepła pracuje z małą różnicą temperatur albo instalacja ma obsłużyć większą objętość wody przy ograniczonych parametrach przepływu. W razie wątpliwości dobór należy oprzeć na rzeczywistych warunkach pracy instalacji.

Najczęstsze pytania

Odpowiedzi na najważniejsze pytania dotyczą pracy, zastosowania i doboru modelu B600 znajdziesz poniżej.

Do czego służy ten wymiennik ciepła?

Służy do podgrzewania wody basenowej bez mieszania jej z medium grzewczym. Pracuje w dwóch oddzielnych obiegach, dzięki czemu źródło ciepła i obieg basenowy pozostają odseparowane. To typowe rozwiązanie do instalacji basenowych z wodą słodką.

Jak działa model B600?

Działa przez przekazywanie energii między dwoma obiegami przy zachowaniu oddzielnych mediów. Po jednej stronie płynie medium grzewcze, po drugiej woda basenowa. Osiągana moc zależy od różnicy temperatur i wymaganych przepływów.

Kiedy stosować taki wymiennik basenowy?

Warto go stosować wtedy, gdy chcesz ogrzewać basen z wykorzystaniem osobnego źródła ciepła. Model sprawdza się tam, gdzie potrzebna jest separacja obiegu grzewczego od wody basenowej. Warunkiem jest praca z wodą słodką, bez dodatku soli.

Jak dobrać moc wymiennika do basenu?

Moc należy dobrać do rzeczywistej różnicy temperatur, przepływu i objętości basenu. Dla tego modelu moc nominalna wynosi 175 kW przy różnicy temperatur 60 °C. Przy niższej różnicy temperatur uzyskiwana wydajność będzie odpowiednio mniejsza.

Czy ten model nadaje się do basenu z solą?

Nie, ten model nie jest zalecany do wody z dodatkiem soli ani do wody morskiej. Został zaprojektowany do pracy z wodą słodką. To kluczowe kryterium doboru materiałowego przed zakupem.
