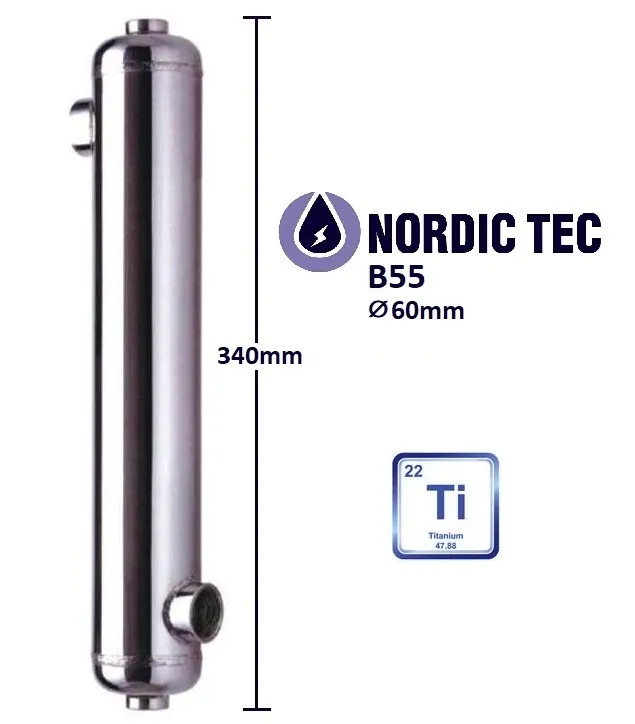

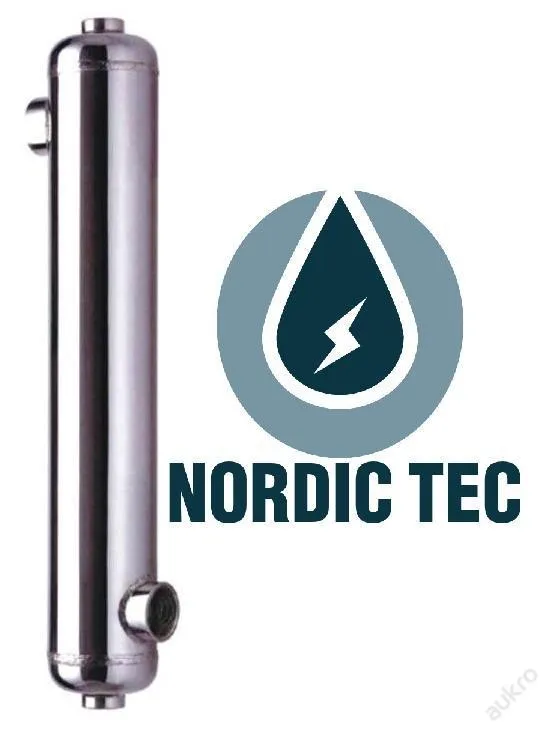

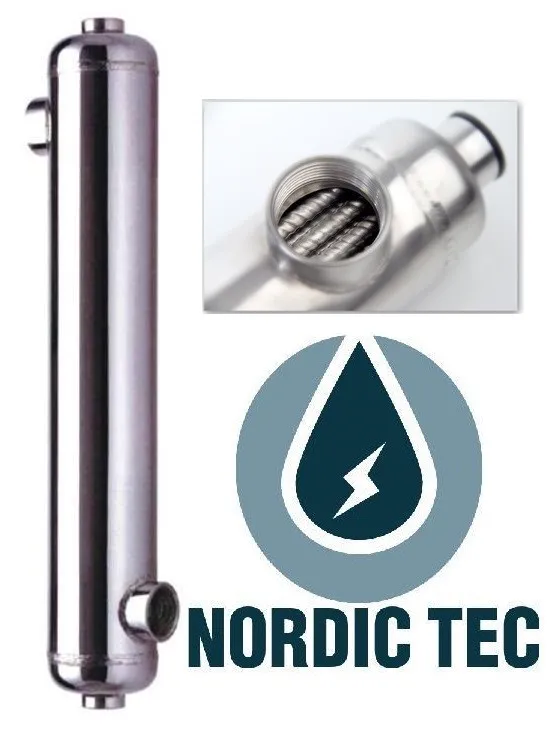

Wymiennik ciepła basenowy tytanowy B55-Ti 16kW TYTAN

B55- — najważniejsze informacje

B55- to wymiennik ciepła basenowy z tytanu do przekazywania energii między dwoma obiegami bez mieszania mediów, przeznaczony do instalacji z wodą słoną lub morską, o mocy grzewczej 16 kW. Sprawdza się w ogrzewaniu basenów, spa i zbiorników z ciepłą wodą, gdy liczy się odporność materiału, stabilna praca i skuteczna wymiana ciepła.

• Moc grzewcza: 16 kW
• Powierzchnia wymiany: 0,15 m2
• Przyłącza: 2x 3/4 cala GW oraz 2x 1 cal GW
• Zastosowanie: baseny, spa i zbiorniki z wodą słoną lub morską

To rurowy wymiennik ciepła do ogrzewania wody basenowej i technologicznej, gdy trzeba skutecznie oddzielić obieg grzewczy od obiegu ogrzewanej wody. Tytanowa konstrukcja wspiera pracę w środowisku agresywniejszym niż standardowa woda użytkowa.

Specyfikacja techniczna wymiennika B55-

Model	B55-
Moc grzewcza	16 kW
Powierzchnia wymiany ciepła	0,15 m²
Ciśnienie testowe	10 bar
Maks. ciśnienie robocze	6 bar
Przyłącza czynnika grzewczego	2x 3/4 cala GW
Przyłącza czynnika ogrzewanego	2x 1 cal GW
Przepływ medium grzewczego	28 l/min
Przepływ medium ogrzewanego	185 l/min
Maks. temperatura pracy	do 208°C
Materiał	tytanu
Czynnik	woda słona lub morska

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B55-?

Korzyści w praktyce

Urządzenie przekazuje ciepło między dwoma obiegami bez mieszania mediów, dzięki czemu można bezpiecznie ogrzewać wodę basenową z wykorzystaniem zewnętrznego źródła ciepła. Ten płytowy wymiennik ciepła według intencji wyszukiwania użytkowników odpowiada na potrzebę separacji obiegów, ale w praktyce model B55- został przygotowany głównie do pracy basenowej i w układach z wodą słoną.

Typowe zastosowania

Model sprawdzi się przy basenach prywatnych, wannach spa, zbiornikach z ciepłą wodą oraz wybranych zastosowaniach przemysłowych, takich jak chłodzenie olejów, silników czy układów napędowych. Może współpracować z obiegiem grzewczym dostarczającym energię do medium ogrzewanego po stronie basenu lub zbiornika.

Zasada działania i budowa wymiennika B55-

Jak działa wymiana ciepła?

Wymiennik pracuje najwydajniej w układzie przeciwprądowym, czyli wtedy, gdy medium grzewcze i medium ogrzewane płyną w przeciwnych kierunkach. Energia cieplna przechodzi przez powierzchnię wymiany 0,15 m2, bez bezpośredniego kontaktu obu cieczy. Taki sposób pracy poprawia skuteczność oddawania ciepła i ułatwia osiągnięcie nominalnej wydajności.

Z czego składa się urządzenie?

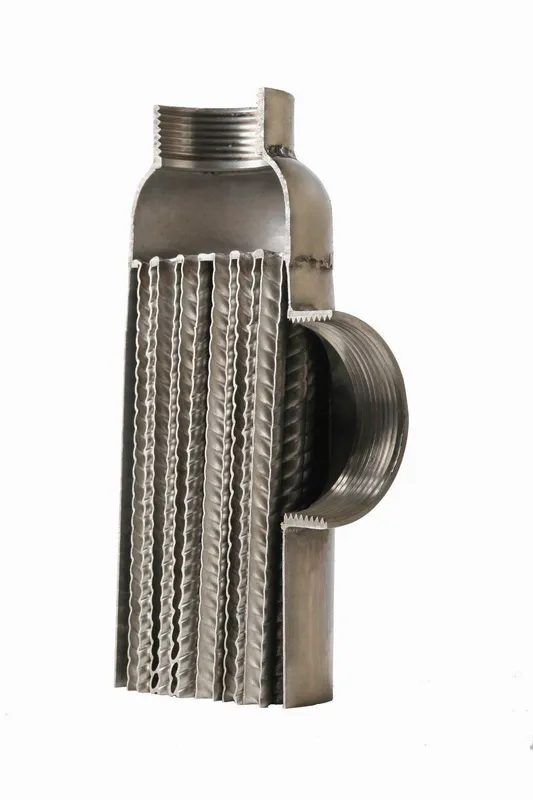

Korpus roboczy wykonano z tytanu, co jest kluczowe przy wodzie słonej lub morskiej. Konstrukcja obejmuje króćce przyłączeniowe 2x 3/4 cala GW po stronie medium grzewczego oraz 2x 1 cal GW po stronie medium ogrzewanego. Producent źródłowy wskazuje także wysokie przepływy i zdolność do samoczyszczenia.

Schemat podłączenia i montaż w instalacji wymiennika B55-

Wytyczne montażowe

• Podłącz wymiennik przeciwprądowo, aby nie obniżać sprawności wymiany ciepła.
• Strona medium grzewczego korzysta z przyłączy 2x 3/4 cala GW, a strona medium ogrzewanego z 2x 1 cal GW.
• Warto przewidzieć zawory odcinające, aby ułatwić ewentualne czyszczenie lub serwis.
• Dobierz obieg do wymaganych przepływów: 28 l/min po stronie grzewczej i 185 l/min po stronie ogrzewanej.

Przykłady konfiguracji CO i CWU

W praktyce model może pracować między źródłem ciepła a wodą basenową lub technologiczną. Przy doborze do innych układów, takich jak CO czy CWU, kluczowe są parametry medium, temperatura oraz zgodność przepływów z wymaganiami instalacji.

Jak dobrać wymiennik B55- do instalacji?

Kluczowe parametry doboru

• Sprawdź wymaganą moc grzewczą: tutaj 16 kW.
• Uwzględnij różnicę temperatur między mediami, bo wpływa bezpośrednio na wydajność.
• Zweryfikuj rodzaj medium: model jest przeznaczony do wody słonej lub morskiej.
• Porównaj przepływy po obu stronach: 28 l/min i 185 l/min.
• Dopasuj średnice przyłączy do instalacji: 3/4 cala i 1 cal GW.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy różnica temperatur roboczych jest niższa niż założona, źródło ciepła pracuje na glikolu albo instalacja wymaga większej rezerwy wydajności. W takich warunkach realna moc przekazywana do wody może być niższa od nominalnej.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą zastosowania, sposobu działania i doboru tego modelu do konkretnej instalacji. Poniżej znajdziesz krótkie wyjaśnienia, które pomagają ocenić, czy B55- będzie właściwym wyborem do basenu, spa lub układu technologicznego.

Do czego służy ten wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W tym modelu głównym zastosowaniem jest ogrzewanie basenów, spa i zbiorników z wodą słoną lub morską. Może też pracować w wybranych układach przemysłowych.

Jak działa wymiennik B55-?

Działa najskuteczniej w przeciwprądzie. Medium grzewcze i ogrzewane płyną przeciwnie, a ciepło przechodzi przez powierzchnię wymiany 0,15 m2. Dzięki temu obie ciecze pozostają odseparowane.

Czy model nadaje się do wody słonej i morskiej?

Tak, do tego został przeznaczony. Korpus wykonany z tytanu wspiera pracę w środowisku bardziej wymagającym korozyjnie niż standardowa woda. To ważne przy basenach z solą oraz instalacjach z wodą morską.

Jak dobrać moc wymiennika do basenu?

Trzeba porównać moc 16 kW z warunkami pracy instalacji. Znaczenie mają różnica temperatur między mediami, przepływ, rodzaj czynnika grzewczego oraz objętość ogrzewanej wody. Przy niższej różnicy temperatur rzeczywista wydajność spada.

Czy ten model współpracuje z pompą ciepła lub podłogówką?

Warunkowo tak, ale tylko po potwierdzeniu parametrów pracy. Należy sprawdzić temperaturę zasilania, wymagane przepływy i zgodność przyłączy z instalacją. To model projektowany przede wszystkim do ogrzewania wody basenowej i technologicznej.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
