Wymiennik ciepła basenowy tytanowy B155-Ti 50kW TYTAN

B155-Ti — najważniejsze informacje

B155-Ti to tytanowy wymiennik ciepła do ogrzewania basenu, który przekazuje energię między dwoma obiegami bez mieszania mediów i oferuje moc 50 kW. Model z powierzchnią wymiany 0,33 m2 sprawdza się szczególnie w instalacjach z wodą słoną, solanką i wodą morską, gdzie liczy się odporność materiałowa oraz stabilna praca układu.

• Moc grzewcza: 50 kW
• Powierzchnia wymiany ciepła: 0,33 m2
• Przyłącza: 2x 1,5 cala GW oraz 2x 1 cal GW
• Zastosowanie: ogrzewanie basenów, spa i zbiorników z wodą słoną lub dosalaną

To basenowy wymiennik ciepła płaszczowo-rurowy do przekazywania ciepła z obiegu grzewczego do wody basenowej, szczególnie tam, gdzie standardowe materiały mogą być niewystarczające.

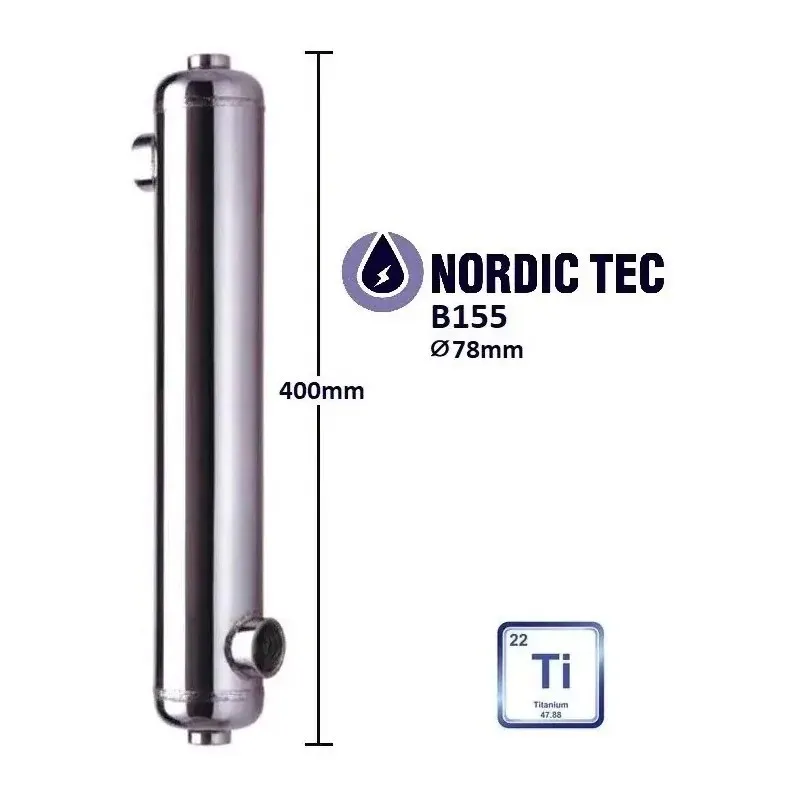

Specyfikacja techniczna wymiennika B155-

Model	B155-
Moc grzewcza	50 kW
Powierzchnia wymiany ciepła	0,33 m²
Ciśnienie testowe	10 bar
Maks. ciśnienie robocze	6 bar
Przyłącza czynnika grzewczego	2x 1,5 cala GW
Przyłącza czynnika ogrzewanego	2x 1 cal GW
Przepływ medium grzewczego	32 l/min
Przepływ medium ogrzewanego	237 l/min
Maks. temperatura pracy	do 208°C
Materiał	tytan
Czynnik / medium	woda, glikol, woda słona, solanka, woda morska
Typ urządzenia	wymiennik ciepła basenowy tytanowy płaszczowo-rurowy

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B155-?

Korzyści w praktyce

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie ogrzewać wodę basenową z wykorzystaniem zewnętrznego źródła ciepła. Choć fraza użytkowników często brzmi płytowy wymiennik ciepła, w tym modelu zastosowano konstrukcję płaszczowo-rurową, odpowiednią do bardziej wymagających mediów.

Typowe zastosowania

Model sprawdzi się w basenach, spa i zbiornikach z ciepłą wodą, zwłaszcza z solanką, wodą słoną lub morską. Może pracować także w wybranych układach przemysłowych jako element odbioru ciepła lub chłodzenia medium roboczego.

Najważniejsze parametry tego modelu obejmują moc 50 kW, powierzchnię wymiany 0,33 m2 oraz ciśnienie testowe 10 bar. Po stronie czynnika grzewczego zastosowano przyłącza 2x 1,5 cala GW, a po stronie medium ogrzewanego 2x 1 cal GW. Przepływ medium grzewczego wynosi 32 l/min, medium ogrzewanego 237 l/min, a maksymalna temperatura pracy sięga 208°C.

Zasada działania i budowa wymiennika B155-

Jak działa wymiana ciepła?

Wymiennik przekazuje energię cieplną pomiędzy dwoma niezależnymi obiegami, dzięki czemu czynnik grzewczy nie miesza się z wodą basenową. Dla uzyskania maksymalnej wydajności zalecane jest podłączenie przeciwprądowe, co poprawia efektywność odbioru ciepła na całej długości wymiennika.

Z czego składa się urządzenie?

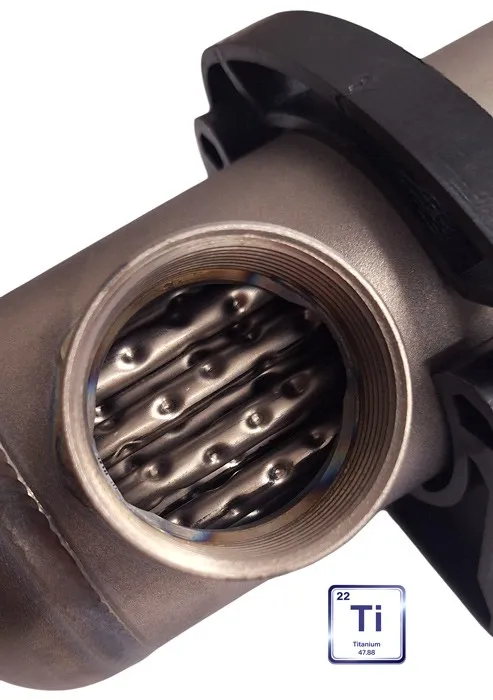

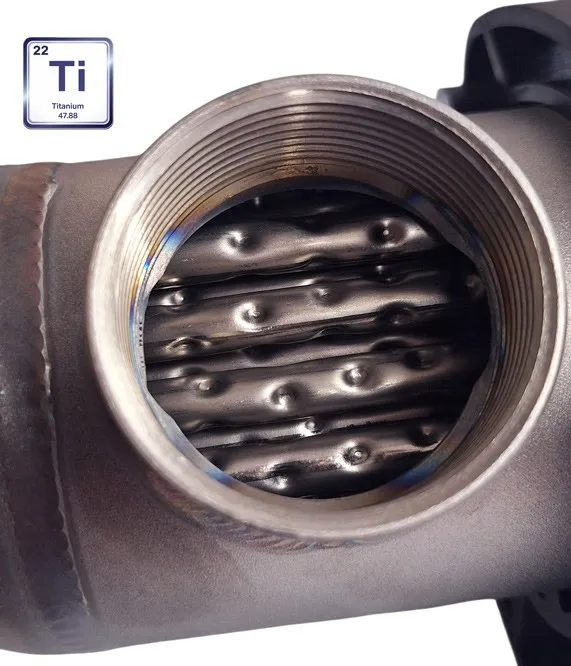

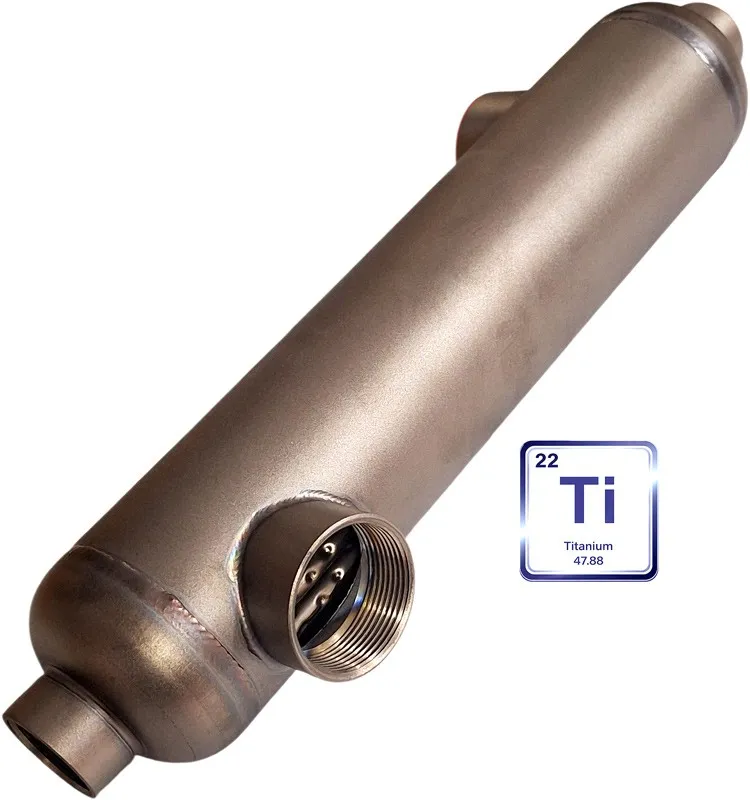

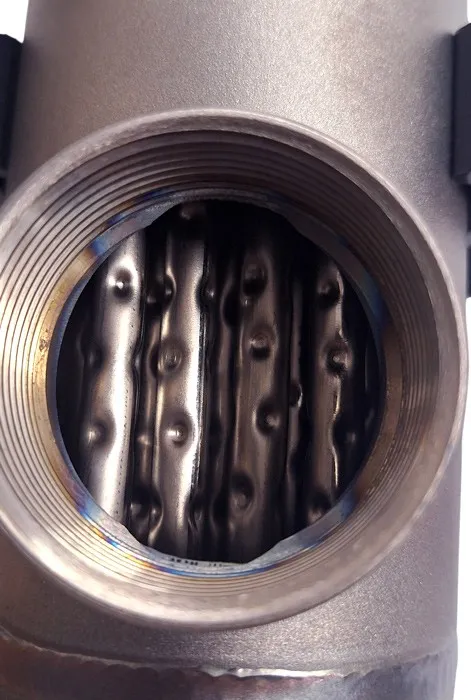

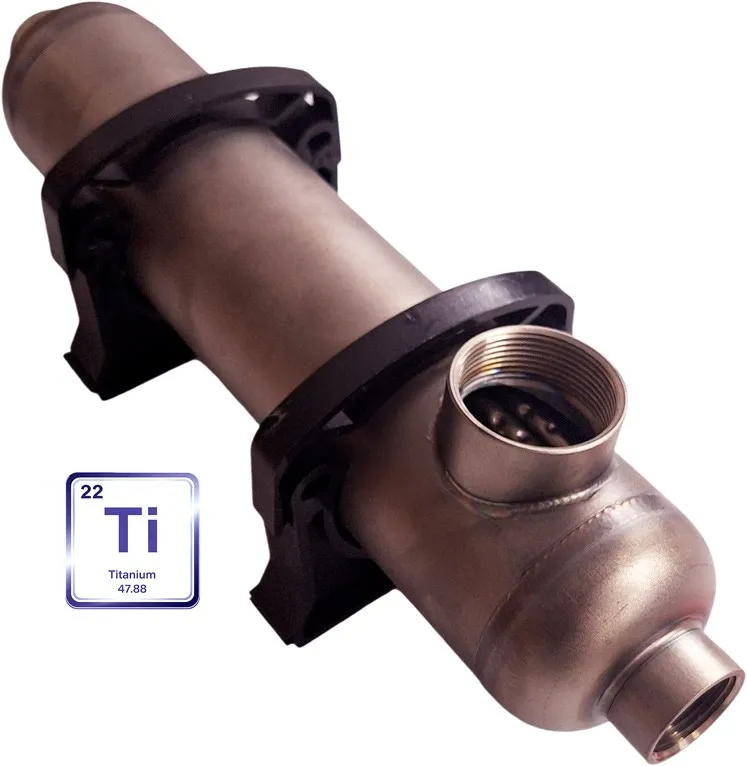

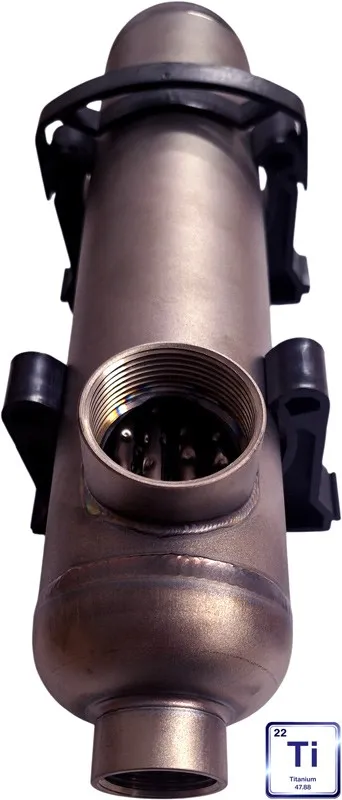

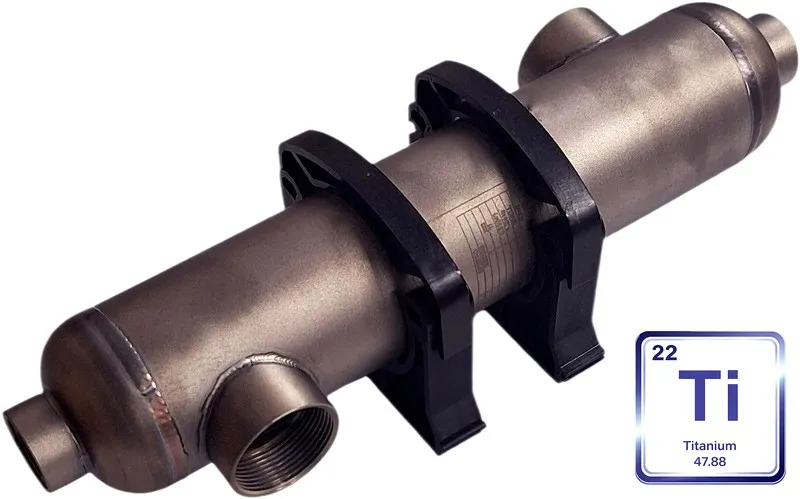

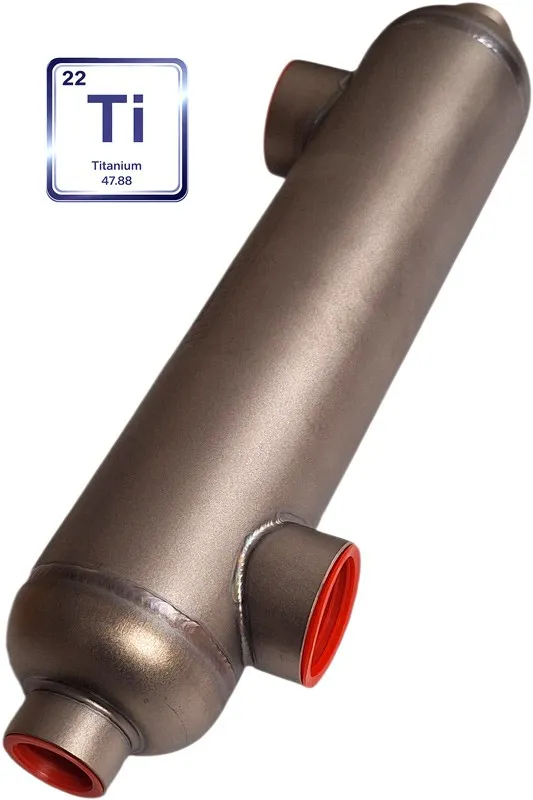

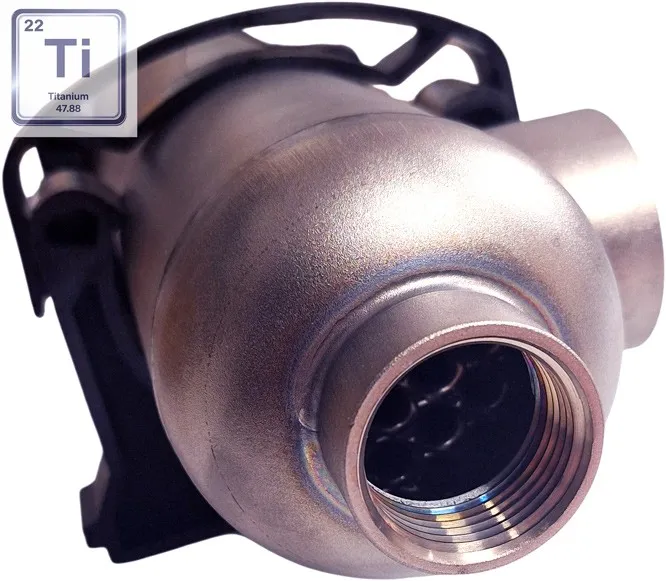

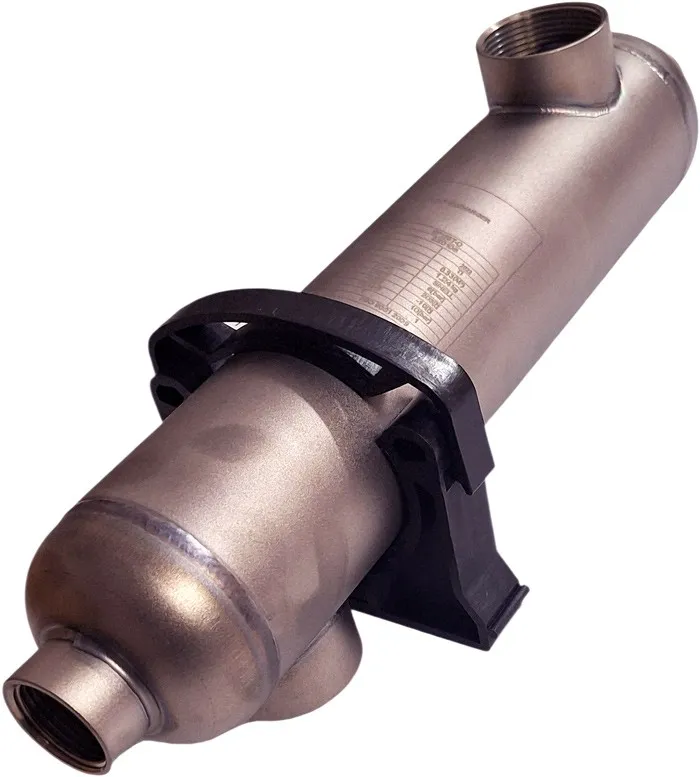

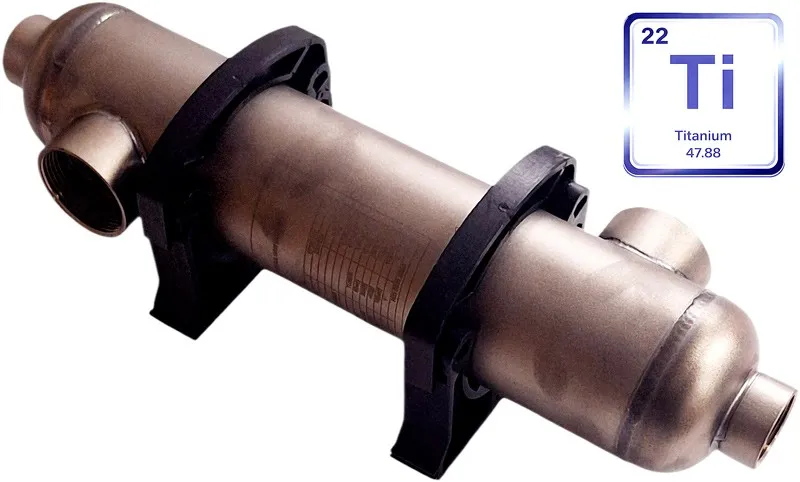

Konstrukcja płaszczowo-rurowa została wykonana z tytanu, czyli materiału przeznaczonego do pracy z mediami agresywnymi chemicznie. Urządzenie ma króćce przyłączeniowe rozdzielone dla czynnika grzewczego i medium ogrzewanego.

Schemat podłączenia i montaż w instalacji wymiennika B155-

Wytyczne montażowe

• Podłącz wymiennik w układzie przeciwprądowym dla wyższej sprawności pracy.
• Uwzględnij zawory odcinające, odpowietrzenie i filtrację, aby chronić wymiennik przed zanieczyszczeniami.
• Dobierz pompę obiegową do wymaganych przepływów po obu stronach urządzenia.

Przykłady konfiguracji CO i CWU

Model może współpracować z zewnętrznym źródłem ciepła, które przekazuje energię do obiegu basenowego. W praktyce kluczowe jest zachowanie właściwego kierunku przepływu między króćcami K1, K2, K3 i K4 oraz dopasowanie hydrauliki całego układu.

Jak dobrać wymiennik B155- do instalacji?

Kluczowe parametry doboru

• Moc źródła ciepła i wymagana moc odbioru: 50 kW nominalnie przy różnicy temperatur 60°C.
• Rodzaj medium: woda, glikol lub woda słona wpływają na rzeczywistą wydajność.
• Przepływy po obu stronach: 32 l/min i 237 l/min.
• Średnice przyłączy: 1,5 cala GW oraz 1 cal GW.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć, gdy różnica temperatur między mediami jest niższa niż 60°C albo gdy medium grzewcze stanowi glikol, co obniża wydajność. Znaczenie ma też planowana objętość basenu i dostępne parametry przepływu w instalacji.

Najczęstsze pytania

Odpowiedzi poniżej pomagają szybko ocenić zastosowanie, sposób pracy i dobór tego modelu do instalacji basenowej.

Do czego służy ten wymiennik ciepła?

Służy do ogrzewania wody basenowej bez mieszania jej z czynnikiem grzewczym. Dzięki temu można bezpiecznie przekazywać ciepło z osobnego obiegu do basenu, spa lub zbiornika z ciepłą wodą. Model jest szczególnie przydatny przy wodzie słonej i dosalanej.

Jak działa model B155-Ti?

Działa przez przekazywanie ciepła między dwoma oddzielnymi mediami przez ścianki elementów wymiany. Jeden obieg dostarcza energię, a drugi ją odbiera, bez kontaktu cieczy ze sobą. Najwyższą sprawność uzyskuje przy podłączeniu przeciwprądowym.

Kiedy warto wybrać tytanowy wymiennik ciepła?

Warto go wybrać wtedy, gdy medium ogrzewane jest agresywne dla standardowych materiałów. Dotyczy to przede wszystkim basenów z wodą słoną, solanką lub wodą morską. W takich warunkach tytan lepiej odpowiada wymaganiom eksploatacyjnym.

Jak dobrać moc wymiennika do basenu?

Dobór zależy od mocy źródła, różnicy temperatur i rzeczywistych przepływów. Ten model osiąga 50 kW nominalnie przy założonej różnicy temperatur 60°C w układzie woda-woda. Przy niższej różnicy temperatur lub pracy na glikolu wydajność spada, więc trzeba to uwzględnić.

Czy ten model nadaje się do współpracy z innymi źródłami ciepła?

Tak, pod warunkiem zgodności parametrów hydraulicznych i temperaturowych instalacji. Kluczowe są wymagane przepływy, średnice przyłączy oraz maksymalna temperatura pracy. Przed zakupem warto potwierdzić dobór dla konkretnego układu.
