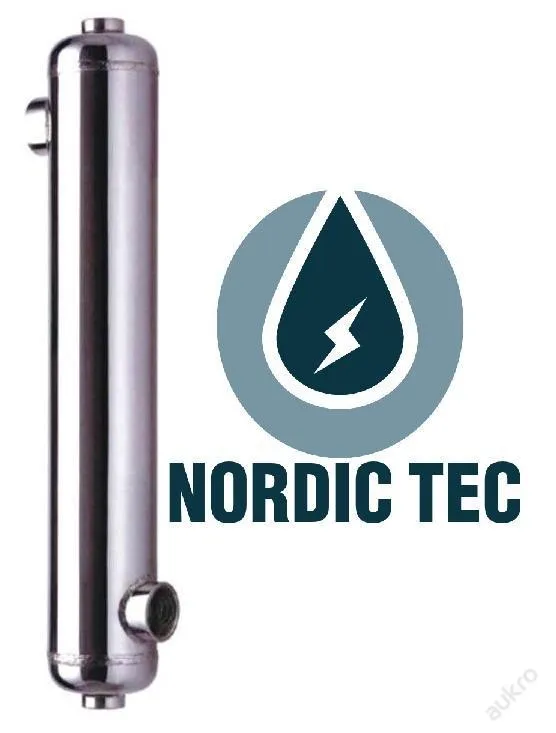

Wymiennik ciepła basenowy tytanowy B300-Ti 90kW TYTAN

B300-Ti — najważniejsze informacje

B300-Ti to wymiennik ciepła do ogrzewania basenu, który przekazuje energię między obiegiem grzewczym a wodą basenową bez mieszania mediów, oferując moc nominalną 90 kW. Model wykonany w całości z tytanu sprawdza się tam, gdzie liczy się odporność materiałowa, bezpieczna separacja obiegów i stabilna praca w instalacji basenowej.

• Moc grzewcza: 90 kW
• Przyłącza: 2x 1 1/2" GW po stronie ciepłej oraz 2x 2" GW po stronie wody basenowej
• Materiał: wymiennik wykonany w całości z tytanu
• Zastosowanie: ogrzewanie basenu i separacja obiegu grzewczego od wody basenowej

To techniczny wymiennik do instalacji basenowych, przeznaczony do skutecznego przekazywania ciepła z układu grzewczego do wody basenowej przy zachowaniu pełnego rozdziału mediów.

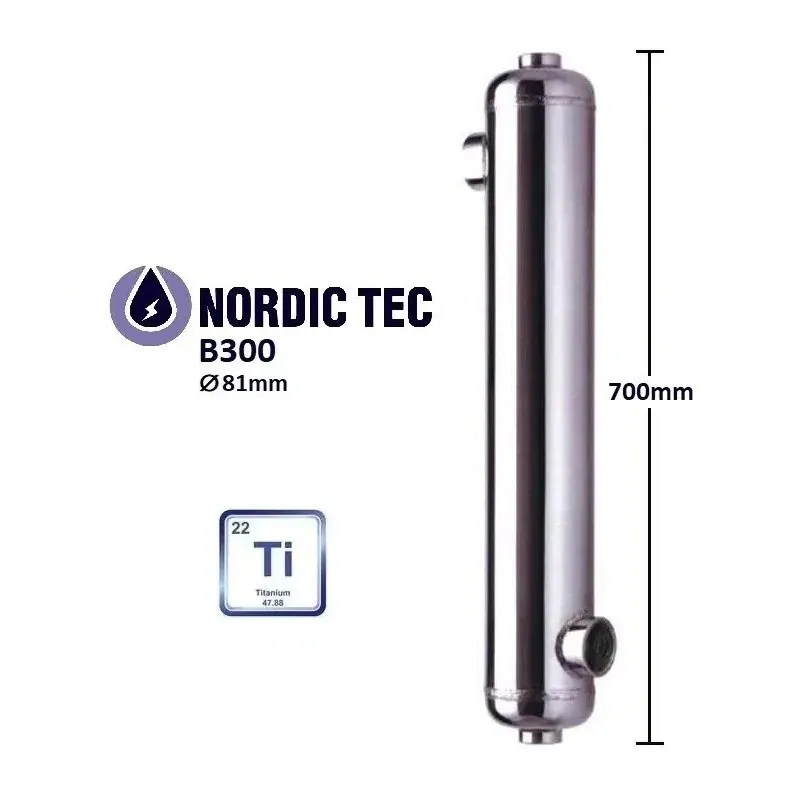

Specyfikacja techniczna wymiennika B300-

Model	B300-
Moc grzewcza	90 kW
Powierzchnia wymiany ciepła	0,640 m²
Przyłącza strony ciepłej	2x 1 1/2" gwint wewnętrzny
Przyłącza wody basenowej	2x 2" gwint wewnętrzny
Przepływ nominalny medium gorącego	42,0 l/min
Przepływ nominalny wody basenowej	325,0 l/min
Maks. ciśnienie robocze	< 6 bar
Maks. temperatura pracy	< 207,0 °C
Materiał	tytan
Czynnik	woda grzewcza / woda basenowa

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B300-?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania medium grzewczego z wodą basenową. Ten płytowy wymiennik ciepła sprawdzi się przede wszystkim w układach ogrzewania basenu zasilanych z instalacji grzewczej, gdy potrzebna jest trwała separacja obiegów i wysoka odporność materiału na warunki pracy.

Korzyści w praktyce

Tytanowa konstrukcja pomaga utrzymać trwałość urządzenia, a moc nominalna 90 kW pozwala zasilać wymagające układy basenowe. W praktyce istotne są też odpowiednie przepływy oraz różnica temperatur, bo to one wpływają na realnie uzyskaną wydajność.

Typowe zastosowania

Model można stosować między źródłem ciepła a obiegiem wody basenowej, zwłaszcza gdy instalacja wymaga oddzielenia obiegów roboczych i stabilnego przekazywania energii.

Najważniejsze dane techniczne tego modelu to moc 90 kW, powierzchnia wymiany 0,640 m2 oraz przyłącza dopasowane osobno do strony grzewczej i basenowej. Warto zwrócić uwagę także na przepływy nominalne, ciśnienie robocze i dopuszczalną temperaturę pracy, bo te parametry decydują o poprawnym doborze do konkretnej instalacji.

Zasada działania i budowa wymiennika B300-

Jak działa wymiana ciepła?

Wymiennik przekazuje energię cieplną z medium gorącego do wody basenowej przez powierzchnię wymiany, bez kontaktu i bez mieszania obu obiegów. Osiągana moc zależy od różnicy temperatur między stronami, dlatego przy niższej delcie temperatura efektywność spada względem nominalnych 90 kW.

Z czego składa się urządzenie?

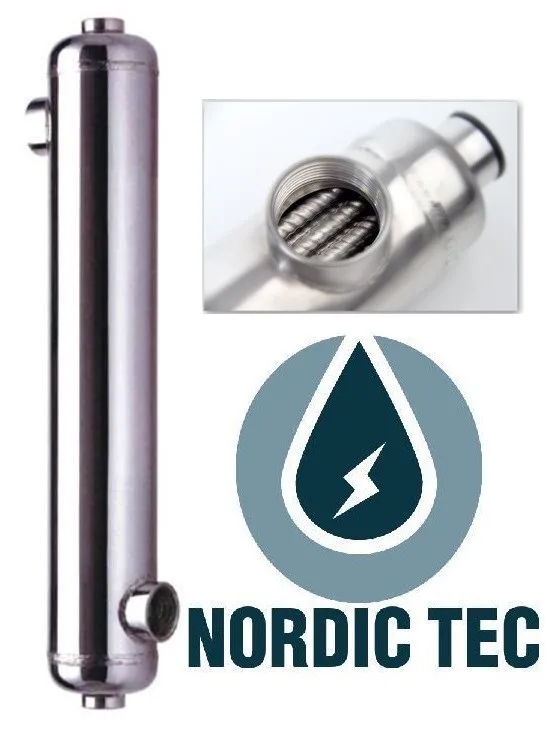

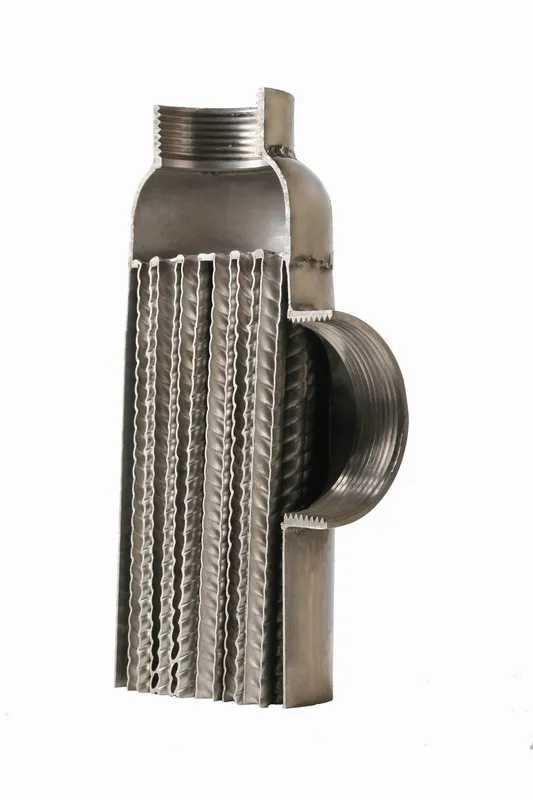

Korpus roboczy wykonano w całości z tytanu, a układ posiada króćce przyłączeniowe z gwintem wewnętrznym dla strony ciepłej oraz strony basenowej. Powierzchnia rurek biorąca udział w wymianie ciepła wynosi 0,640 m2.

Schemat podłączenia i montaż w instalacji wymiennika B300-

Wytyczne montażowe

• K1: wlot medium grzewczego
• K4: wylot medium grzewczego
• K3: wlot medium ogrzewanego
• K2: wylot medium ogrzewanego
• Warto przewidzieć zawory odcinające i filtr siatkowy przed wymiennikiem
• Montaż powinien zapewniać łatwy dostęp serwisowy i miejsce na podłączenie przyłączy

Przykłady konfiguracji CO i CWU

Model montuje się pomiędzy źródłem ciepła a obiegiem wody basenowej. Dla stabilnej pracy warto umieścić go możliwie blisko źródła ciepła i odbiornika oraz dobrać obieg tak, aby utrzymać przepływ 42,0 l/min po stronie gorącej i 325,0 l/min po stronie basenowej.

Jak dobrać wymiennik B300- do instalacji?

Kluczowe parametry doboru

• moc źródła ciepła i wymagana moc wymiennika: 90 kW nominalnie
• różnica temperatur między obiegami, która wpływa na uzysk mocy
• rodzaj medium i ewentualne zastosowanie glikolu
• przepływ nominalny po obu stronach układu
• średnice przyłączy dopasowane do instalacji

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja pracuje na niższej delcie temperatur lub z glikolem, ponieważ wydajność spada względem warunków nominalnych. Jeśli zależy Ci na pewnym doborze do konkretnego basenu i źródła ciepła, warto skonsultować parametry całego układu.

Najczęstsze pytania

Najważniejsze odpowiedzi dotyczą zastosowania, sposobu działania, momentu montażu i doboru parametrów tego modelu do konkretnej instalacji basenowej. Poniżej znajdziesz krótkie wyjaśnienia, które pomagają szybko ocenić, czy B300-Ti będzie właściwym wyborem.

Do czego służy ten wymiennik ciepła?

Służy do ogrzewania wody basenowej bez mieszania jej z obiegiem grzewczym. Urządzenie przekazuje ciepło między dwoma odseparowanymi mediami, co pozwala bezpiecznie połączyć instalację grzewczą z obiegiem basenu. To typowe rozwiązanie tam, gdzie potrzebna jest separacja układów.

Jak działa model B300-Ti?

Działa przez przekazywanie ciepła przez powierzchnię wymiany między medium gorącym a wodą basenową. Oba obiegi są rozdzielone, więc media nie mieszają się ze sobą. Realna moc zależy od różnicy temperatur oraz warunków przepływu.

Kiedy warto zastosować tytanowy wymiennik do basenu?

Warto go stosować wtedy, gdy chcesz ogrzewać basen z zewnętrznego źródła ciepła i zachować pełną separację obiegów. Tytanowa konstrukcja jest przeznaczona do pracy w środowisku basenowym. To rozwiązanie do instalacji wymagających trwałego materiału i stabilnej wymiany ciepła.

Jak dobrać moc wymiennika ciepła do basenu?

Moc dobiera się do zapotrzebowania układu, różnicy temperatur i wymaganych przepływów. Dla tego modelu moc nominalna wynosi 90 kW, ale spada przy niższej delcie temperatur. Trzeba też uwzględnić spadek wydajności przy zastosowaniu glikolu.

Czy ten model może współpracować z różnymi źródłami ciepła?

Tak, pod warunkiem zgodności parametrów pracy całej instalacji. Kluczowe są przyłącza, wymagane przepływy, ciśnienie robocze oraz temperatura pracy. Ostatecznie trzeba dopasować model do konkretnego obiegu grzewczego i warunków eksploatacji basenu.
