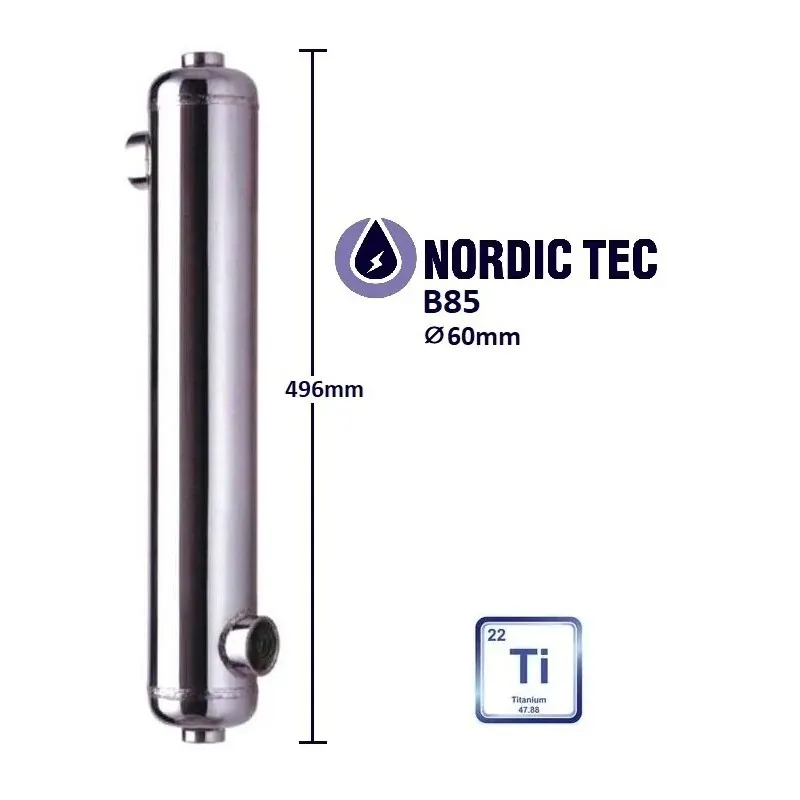

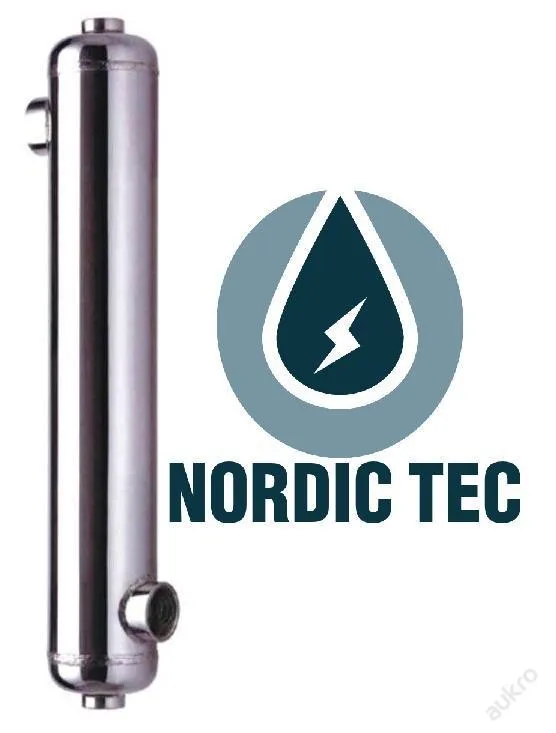

Wymiennik ciepła basenowy tytanowy B85-Ti 30kW TYTAN

B85- — najważniejsze informacje

Wymiennik ciepła basenowy Tytanowy B85-Ti 30kW TYTAN to wymiennik do przekazywania energii cieplnej między dwoma obiegami bez mieszania mediów, przeznaczony głównie do ogrzewania basenów z wodą soloną lub morską. Model o mocy 30 kW, wykonany w całości z tytanu, sprawdza się tam, gdzie liczy się odporność materiałowa i stabilna praca układu.

• Moc grzewcza: 30 kW
• Przyłącza: 2x 3/4 cala GW po stronie czynnika grzewczego oraz 2x 1 cal GW po stronie czynnika ogrzewanego
• Zastosowanie: ogrzewanie basenów, spa i zbiorników z ciepłą wodą, szczególnie z wodą soloną, solanką lub morską
• Materiał: tytan, powierzchnia wymiany 0,25 m2

Specyfikacja techniczna wymiennika B85-

Model	B85-
Moc grzewcza	30 kW
Powierzchnia wymiany ciepła	0,25 m²
Ciśnienie testowe	10 bar
Maks. ciśnienie robocze	6 bar
Przyłącza czynnika grzewczego	2x 3/4 cala GW
Przyłącza czynnika ogrzewanego	2x 1 cal GW
Przepływ medium grzewczego	31 l/min
Przepływ medium ogrzewanego	213 l/min
Maks. temperatura pracy	do 208°C
Materiał	tytan
Czynnik	woda, glikol

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B85-?

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów, co pozwala bezpiecznie oddzielić stronę grzewczą od ogrzewanego obiegu wody. Ten płytowy wymiennik ciepła znajdzie zastosowanie przede wszystkim w instalacjach basenowych, ale także w spa, zbiornikach z ciepłą wodą oraz wybranych układach chłodniczych i przemysłowych.

Korzyści w praktyce

Tytanowa konstrukcja dobrze nadaje się do pracy z wodą soloną, solanką i wodą morską. Wysoki przepływ przy niskich stratach ciśnienia wspiera efektywne ogrzewanie obiegu.

Typowe zastosowania

Model stosuje się w basenach, układach z glikolem oraz jako chłodnicę olejów, silników i układów napędowych.

Zasada działania i budowa wymiennika B85-

Jak działa wymiana ciepła?

Dwa media przepływają przez urządzenie oddzielnymi kanałami, a energia cieplna jest przekazywana przez powierzchnię wymiany bez kontaktu między obiegami. Producent zaleca podłączenie przeciwprądowe, ponieważ taki układ pozwala uzyskać maksymalną wydajność wymiennika.

Z czego składa się urządzenie?

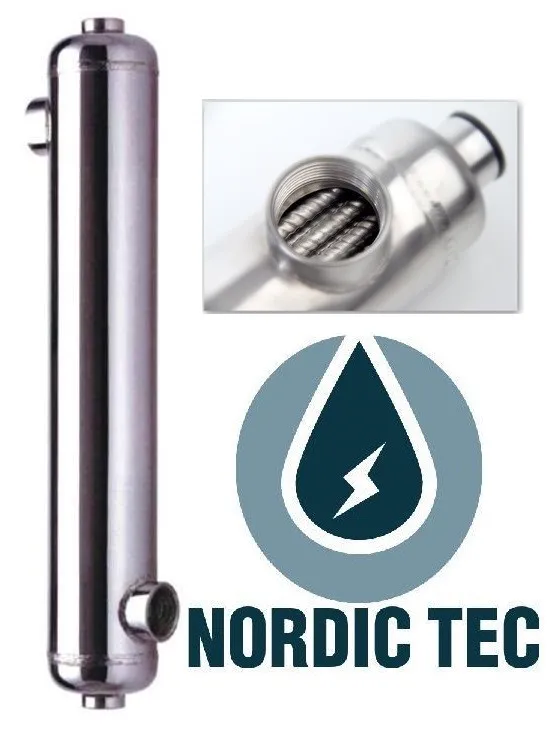

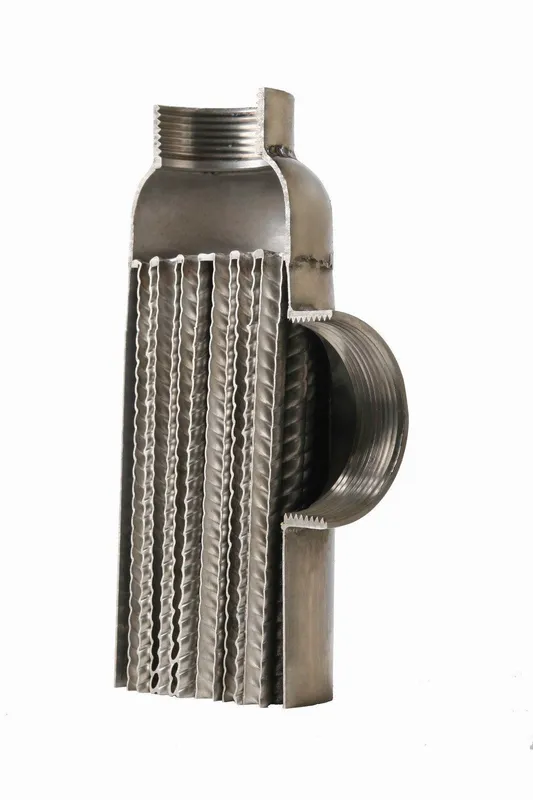

To wymiennik płaszczowo-rurowy wykonany w całości z tytanu. Konstrukcja obejmuje króćce przyłączeniowe dla czynnika grzewczego i ogrzewanego oraz została zaprojektowana ze zdolnością do samoczyszczenia.

Schemat podłączenia i montaż w instalacji wymiennika B85-

Wytyczne montażowe

• Podłącz wymiennik przeciwprądowo, aby wykorzystać pełną sprawność wymiany ciepła.
• K1 i K4 obsługują czynnik grzewczy, a K2 i K3 czynnik ogrzewany.
• W instalacji warto uwzględnić filtrację, zawory odcinające i odpowietrzenie, aby utrzymać stabilny przepływ.
• Dobór pomp obiegowych powinien uwzględniać przepływ 31 l/min po stronie grzewczej i 213 l/min po stronie ogrzewanej.

Przykłady konfiguracji CO i CWU

Model sprawdzi się tam, gdzie trzeba oddzielić obieg źródła ciepła od obiegu basenowego lub technologicznego. Może pracować także w wybranych układach grzewczych i chłodniczych, jeśli parametry medium i przepływu są zgodne z wymaganiami instalacji.

Jak dobrać wymiennik B85- do instalacji?

Kluczowe parametry doboru

• Podstawą doboru jest moc 30 kW, osiągana dla układu woda-woda przy różnicy temperatur 60°C.
• Znaczenie mają także powierzchnia wymiany 0,25 m2, wymagane przepływy oraz średnice przyłączy.
• Przy zastosowaniu glikolu wydajność spada do około 85-92%, zależnie od stężenia.
• Nominalnie model sugerowany jest do basenów o objętości do 30 m3 przy odpowiednich parametrach pracy.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy różnica temperatur jest niższa niż 60°C albo instalacja nie zapewnia wymaganych przepływów. To istotne zwłaszcza przy większej objętości basenu lub mniej wydajnym źródle ciepła.

Najczęstsze pytania

Najważniejsze kwestie dotyczą sposobu działania, doboru mocy, rodzaju medium i poprawnego podłączenia. Poniżej znajdziesz krótkie odpowiedzi, które ułatwiają ocenę, czy ten model pasuje do planowanej instalacji.

Do czego służy ten wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W praktyce ogrzewa wodę w basenie, spa lub zbiorniku z ciepłą wodą, oddzielając obieg źródła ciepła od obiegu ogrzewanego. To ważne zwłaszcza przy wodzie solonej lub morskiej.

Jak działa ten model?

Działa na zasadzie wymiany ciepła przez przegrodę przy rozdzielonych obiegach. Medium grzewcze i ogrzewane przepływają osobnymi kanałami, a energia jest przekazywana bez ich mieszania. Najwyższą wydajność uzyskuje się przy podłączeniu przeciwprądowym.

Czy nadaje się do wody solonej i morskiej?

Tak, to jeden z głównych powodów wyboru tego modelu. Urządzenie wykonano w całości z tytanu, dlatego jest przeznaczone przede wszystkim do basenów z wodą soloną, solanką lub wodą morską. Taki materiał poprawia odporność w wymagających warunkach pracy.

Jak dobrać moc wymiennika do basenu?

Dobór zależy od mocy, różnicy temperatur i przepływu po obu stronach układu. Ten model ma moc 30 kW przy warunkach woda-woda i różnicy temperatur 60°C, a nominalnie jest sugerowany do basenów do 30 m3. Przy niższej różnicy temperatur lub pracy na glikolu realna wydajność będzie niższa.

Czy może pracować z glikolem?

Tak, ale trzeba uwzględnić spadek wydajności. Przy zastosowaniu glikolu sprawność wynosi około 85-92% w zależności od stężenia. Oznacza to, że dobór wymiennika powinien uwzględniać zapas mocy i rzeczywiste parametry źródła ciepła.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
