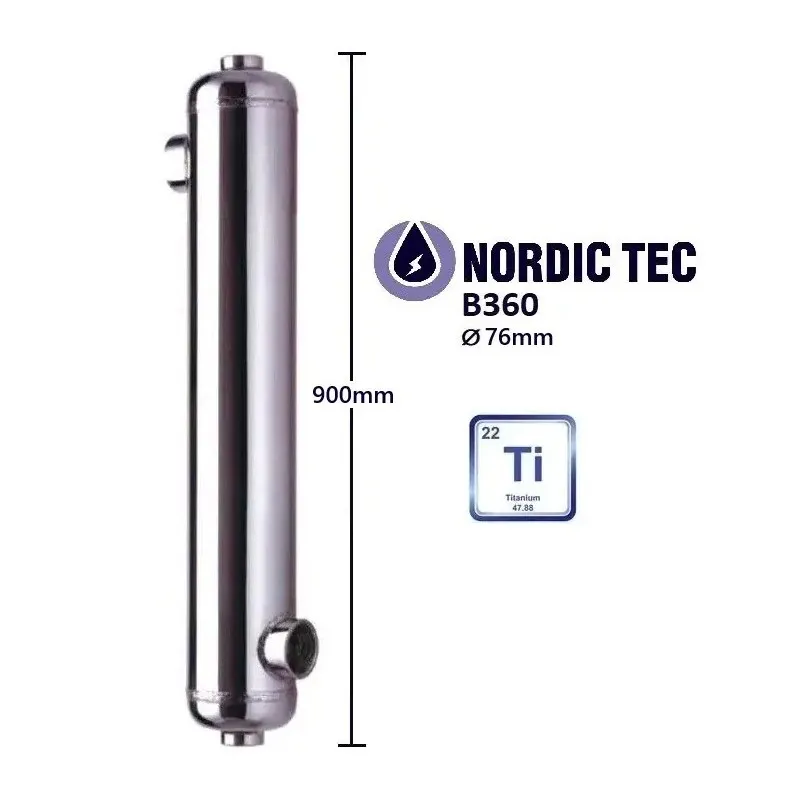

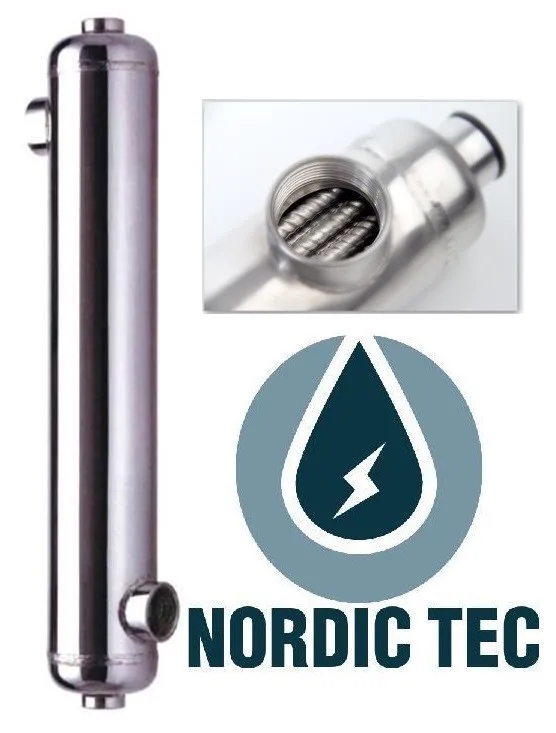

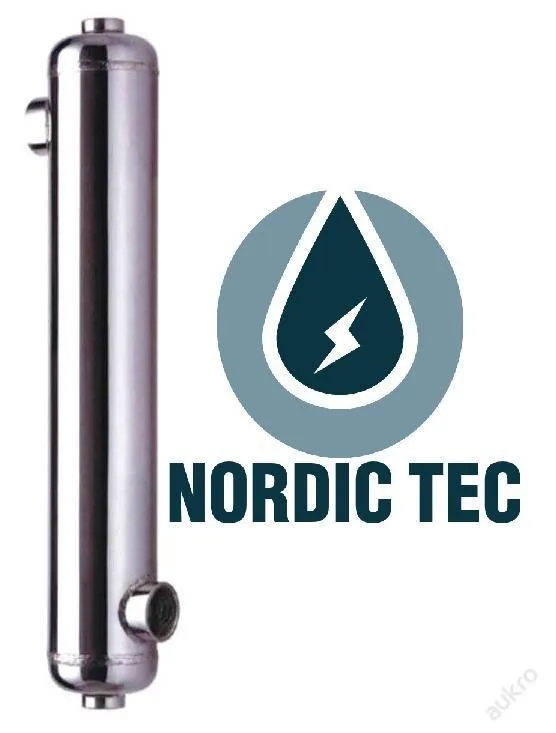

Wymiennik ciepła basenowy tytanowy B360-Ti 110kW TYTAN

B360-Ti — najważniejsze informacje

B360-Ti to wymiennik ciepła do ogrzewania basenów słonych i z wodą morską, wykonany w całości z tytanu i oferujący moc 110,0 kW. Przekazuje energię między obiegami bez mieszania mediów, dlatego dobrze sprawdza się tam, gdzie liczy się odporność na korozję, stabilna praca i skuteczne podgrzewanie wody basenowej.

• Moc: 110,0 kW
• Przyłącza: 2x 1 1/2" GW oraz 2x 2" GW
• Zastosowanie: ogrzewanie basenów solankowych i z wodą morską
• Materiał: tytan

To wymiennik ciepła przeznaczony do efektywnego ogrzewania wody basenowej w układach wymagających wysokiej odporności na agresywne środowisko pracy. Model B360-Ti łączy dużą powierzchnię wymiany ciepła z niskociśnieniową pracą i wysokim przepływem.

Specyfikacja techniczna wymiennika B360-

Model	B360-
Moc grzewcza	110,0 kW
Powierzchnia wymiany ciepła	0,850 m²
Materiał	tytan
Ciśnienie testowe	10 bar
Maks. ciśnienie robocze	6 bar
Przyłącza czynnika grzewczego	2x 1 1/2" GW
Przyłącza czynnika ogrzewanego	2x 2" GW
Przepływ nominalny medium grzewczego	48,0 l/min
Przepływ nominalny medium ogrzewanego	358,0 l/min
Maks. temperatura pracy	207 °C
Czynnik	woda/woda

Do czego służy i gdzie sprawdzi się ten płytowy wymiennik ciepła B360-?

Korzyści w praktyce

Urządzenie służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W praktyce pozwala szybko podgrzewać wodę w basenie, a tytanowa konstrukcja ogranicza ryzyko korozji w kontakcie z solanką lub wodą morską. To ważne w instalacjach, gdzie trwałość materiału ma bezpośredni wpływ na bezpieczeństwo i koszty eksploatacji.

Typowe zastosowania

Ten płytowy wymiennik ciepła sprawdzi się przede wszystkim w systemach ogrzewania basenowego współpracujących z pompą ciepła, kotłem lub innym źródłem ciepła. Może być stosowany tam, gdzie trzeba skutecznie oddzielić obieg grzewczy od obiegu wody basenowej i zachować wydajną wymianę energii.

Najważniejsze parametry tego modelu potwierdzają jego przeznaczenie do wydajnego ogrzewania basenów. Na uwagę zasługują moc 110,0 kW, powierzchnia wymiany 0,850 m², ciśnienie testowe 10 bar oraz maksymalna temperatura pracy do 207 °C.

Zasada działania i budowa wymiennika B360-

Jak działa wymiana ciepła?

Wymiennik przekazuje energię cieplną z medium grzewczego do medium ogrzewanego przez ścianki robocze urządzenia, bez kontaktu obu obiegów. Najwyższą efektywność uzyskuje przy podłączeniu przeciwbieżnym, gdy kierunki przepływu są przeciwne. Przy mniejszej różnicy temperatur między mediami moc użytkowa spada, dlatego dobór powinien uwzględniać realne warunki pracy.

Z czego składa się urządzenie?

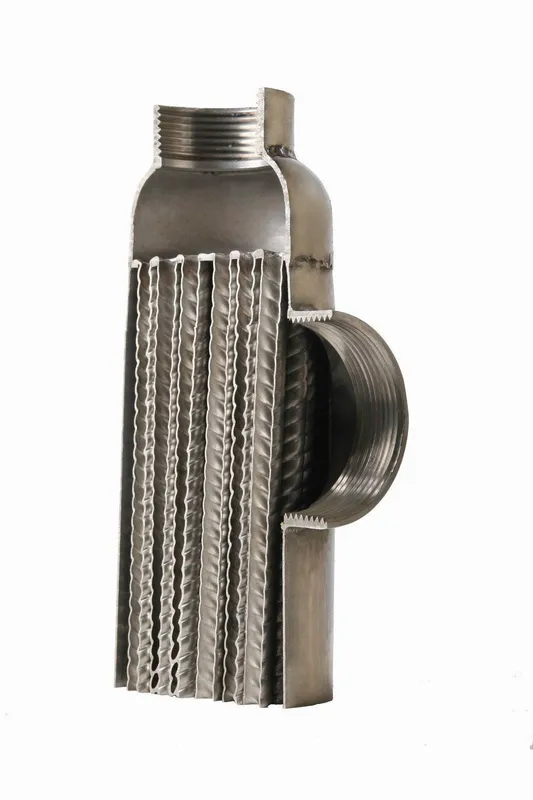

Model B360-Ti jest wykonany w całości z czystego tytanu. Ten materiał zastosowano zarówno w elementach roboczych, jak i przyłączach, co zwiększa odporność na działanie soli i substancji chemicznych obecnych w wodzie basenowej. Konstrukcja została zaprojektowana z myślą o wysokim przepływie i zdolności do samoczyszczenia.

Schemat podłączenia i montaż w instalacji wymiennika B360-

Wytyczne montażowe

• Stosuj podłączenie przeciwbieżne dla optymalnej wymiany ciepła.
• Oznaczenia króćców: K1 wlot medium grzewczego, K4 wylot medium grzewczego, K3 wlot medium ogrzewanego, K2 wylot medium ogrzewanego.
• W obiegu grzewczym warto przewidzieć pompę obiegową dla stabilnego przepływu.
• Przed montażem uwzględnij armaturę odcinającą i odpowietrzenie instalacji.

Przykłady konfiguracji CO i CWU

Model może współpracować z pompą ciepła lub kotłem jako źródłem energii dla obiegu basenowego. Przy doborze osprzętu warto rozważyć także filtry siatkowe, zawory oraz elementy wspierające stabilny przepływ po obu stronach wymiennika.

Jak dobrać wymiennik B360- do instalacji?

Kluczowe parametry doboru

• Podstawą doboru jest moc źródła ciepła i wymagana moc wymiennika: tutaj 110,0 kW.
• Znaczenie ma różnica temperatur między medium grzewczym a wodą basenową.
• Trzeba uwzględnić przepływ: 48,0 l/min po stronie grzewczej i 358,0 l/min po stronie ogrzewanej.
• Istotne są także przyłącza: 2x 1 1/2" GW oraz 2x 2" GW.

Kiedy wybrać większy model?

Większy wymiennik warto rozważyć wtedy, gdy instalacja pracuje na niższej różnicy temperatur lub wymaga większego zapasu wydajności. W praktyce przy basenach słonych i morskich dobór powinien uwzględniać nie tylko moc, ale także materiał wykonania i warunki chemiczne obiegu.

Najczęstsze pytania

Odpowiedzi na najważniejsze kwestie dotyczące działania, zastosowania i doboru znajdziesz poniżej.

Do czego służy płytowy wymiennik ciepła?

Służy do przekazywania ciepła między dwoma obiegami bez mieszania mediów. W tym modelu zastosowanie dotyczy przede wszystkim ogrzewania wody basenowej. To rozwiązanie przydaje się wtedy, gdy źródło ciepła ma oddawać energię do obiegu basenu w sposób bezpieczny i wydajny.

Jak działa płytowy wymiennik ciepła?

Działa przez przekazywanie energii cieplnej przez przegrodę oddzielającą dwa media. Po jednej stronie płynie czynnik grzewczy, po drugiej medium ogrzewane, a ciepło przechodzi bez ich mieszania. Najlepsze efekty daje układ przeciwbieżny.

Kiedy stosować wymiennik płytowy?

Warto go stosować wtedy, gdy trzeba oddzielić obieg źródła ciepła od obiegu odbiornika. W tym przypadku chodzi o ogrzewanie basenu słonego lub z wodą morską. Tytanowa konstrukcja ma tu kluczowe znaczenie ze względu na odporność korozyjną.

Jak dobrać moc wymiennika ciepła?

Moc dobiera się do źródła ciepła, przepływu i różnicy temperatur między mediami. Dla B360-Ti moc nominalna wynosi 110,0 kW, ale jest ona osiągana przy różnicy temperatur 60 °C. Przy niższej różnicy realna wydajność będzie odpowiednio mniejsza.

Czy ten model współpracuje z pompą ciepła i ogrzewaniem podłogowym?

Z pompą ciepła tak, o ile parametry przepływu i temperatury w instalacji są właściwie dobrane. Źródło opisuje ten model jako odpowiedni do współpracy z pompami ciepła i kotłami. Ogrzewanie podłogowe nie jest tu wskazane jako podstawowe zastosowanie, ponieważ model przeznaczono do ogrzewania basenów.
