Zestaw pompowy GPN-1 | Grupa mieszająca + grupa bez mieszania

Krótka charakterystyka produktu GPN-1

Zestaw Pompowy GPN-1 to grupa pompowa z mieszaczem i obiegiem bez mieszania do instalacji CO, przeznaczona do równoległej obsługi podłogówki i grzejników. Wariant dla pomp 180 mm z rozstawem wyjść 125 mm obejmuje 2 grupy pompowe, rozdzielacz oraz mocowanie ścienne, co ułatwia montaż i konfigurację układu.

Zestaw GPN-1 łączy obieg mieszający i niemieszający w jednym układzie, dlatego dobrze sprawdza się tam, gdzie jedna część instalacji wymaga obniżenia temperatury zasilania, a druga pracuje bez mieszania. W komplecie znajdują się dwie grupy pompowe, rozdzielacz kotłowy, izolacja modułowa oraz elementy do montażu ściennego.

Specyfikacja techniczna produktu GPN-1

Model	GPN-1
Rodzaj zestawu	Grupa mieszająca + Grupa bez mieszania
Liczba podstawowych elementów	3
Długość montażowa pompy	180 mm
Rozstaw wyjść	125 mm
Liczba zaworów kulowych z termometrami w grupie mieszającej	2
Liczba zaworów kulowych z termometrami w grupie niemieszanej	2
Rodzaj zaworu w grupie mieszającej	mieszacz 3DR
Możliwość podłączenia siłownika	tak
Zawór zwrotny	tak
Mocowanie ścienne	tak
Liczba grup pompowych podłączanych od górnej strony rozdzielacza	2
Maksymalna liczba grup pompowych	3
Materiał izolacji rozdzielacza	EPP

Jak działa grupa pompowa GPN-1 z mieszaczem?

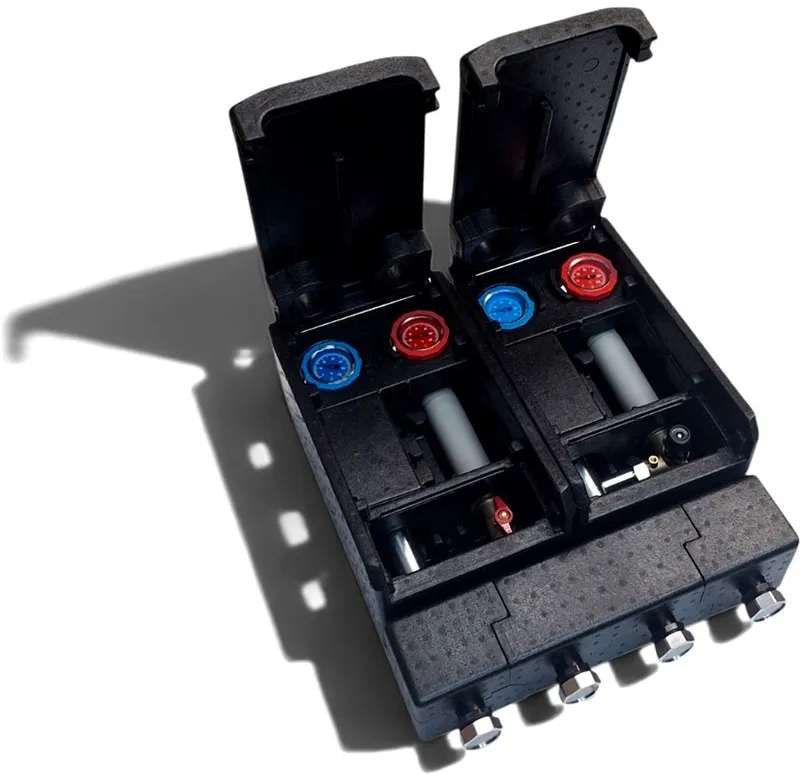

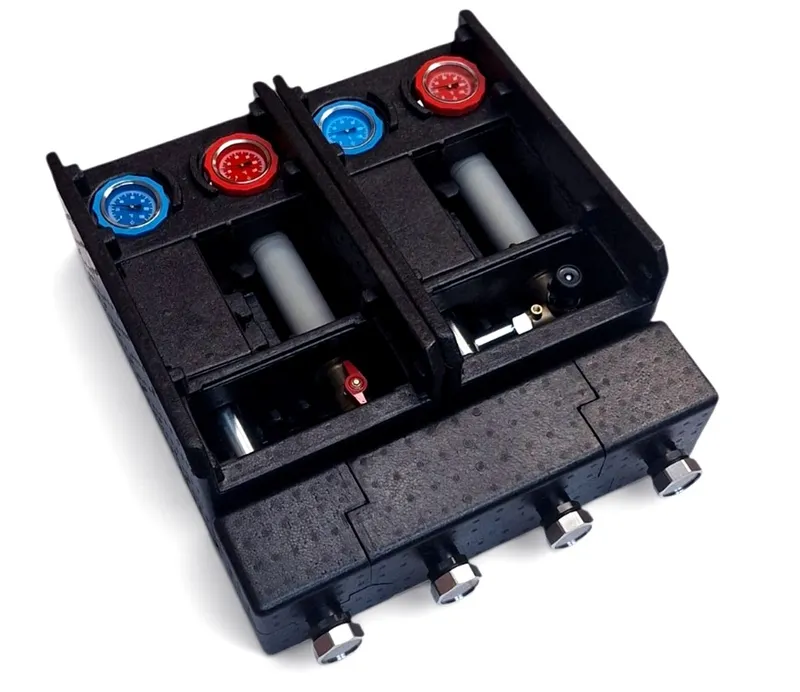

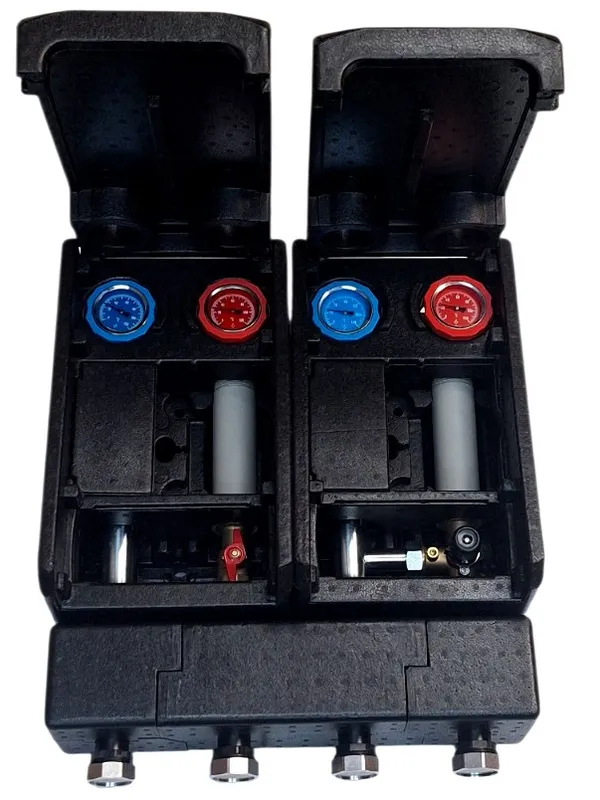

Budowa zestawu

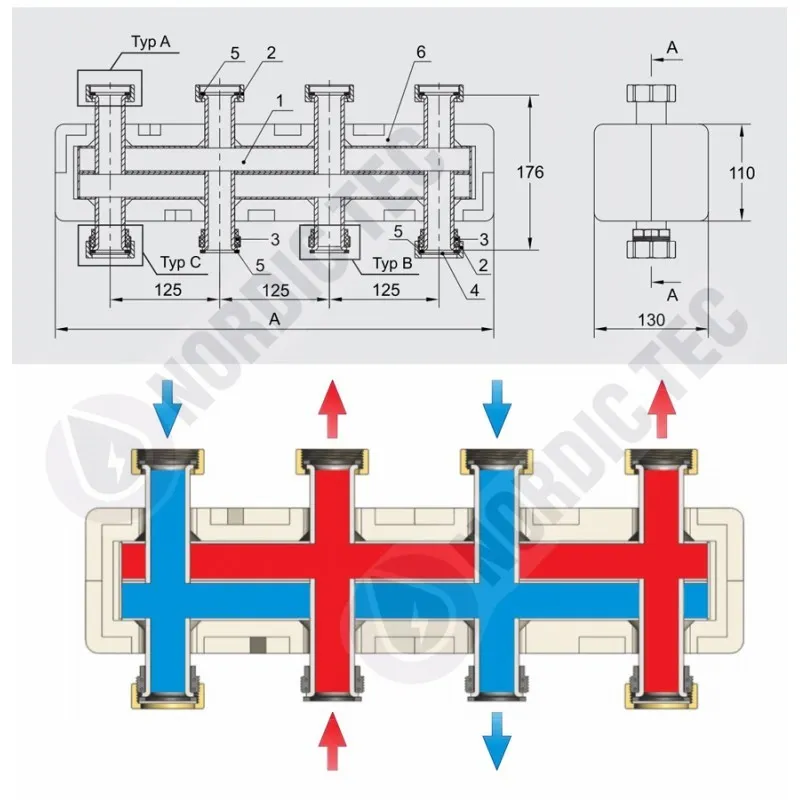

Zestaw obejmuje grupę z mieszaczem, grupę bez mieszania oraz rozdzielacz do podłączenia 2 grup od górnej strony, maksymalnie 3 grup pompowych. Obie grupy mają po 2 zawory kulowe z termometrami, zawór zwrotny po stronie chłodnej oraz izolację modułową.

Rola zaworu mieszającego

Zawór 3DR w grupie mieszającej odpowiada za domieszanie chłodniejszego powrotu do zasilania. Dzięki temu obieg niskotemperaturowy, np. ogrzewanie podłogowe, może pracować z bardziej stabilną temperaturą niż obieg grzejnikowy.

Znaczenie pompy obiegowej

Grupy są przeznaczone na pompy 180 mm, więc dobór długości montażowej jest prosty i zgodny z konstrukcją zestawu. Opcjonalnie do zaworu mieszającego można dobrać siłownik, co ułatwia automatyzację pracy obiegu.

Najważniejsze korzyści produktu GPN-1

• Równoległa obsługa dwóch typów obiegów – jeden z mieszaniem, drugi bez mieszania.
• Stabilniejsza temperatura zasilania – zawór 3DR wspiera obiegi niskotemperaturowe.
• Łatwiejsza kontrola pracy – 2 termometry w każdej grupie upraszczają odczyt temperatur.
• Sprawny montaż – mocowanie ścienne i rozstaw wyjść 125 mm porządkują instalację.
• Dobra kompatybilność – wykonanie pod pompy 180 mm ułatwia dopasowanie osprzętu.

Zastosowanie w instalacji CO produktu GPN-1

Gdzie sprawdzi się najlepiej?

• W instalacjach z ogrzewaniem podłogowym, gdzie potrzebna jest kontrola temperatury zasilania.
• W układach mieszanych: podłogówka + grzejniki, obsługiwanych równolegle.
• Przy rozdzielaczach wieloobiegowych, gdy trzeba uporządkować dwa obiegi na jednym zestawie.
• W modernizacjach instalacji CO, gdzie jeden obieg wymaga mieszania, a drugi nie.
• W systemach z rozdzielaczem kotłowym umożliwiającym podłączenie maksymalnie 3 grup pompowych.

Wersja z mieszaczem służy do obiegów wymagających obniżenia temperatury, a wersja bez mieszania do obiegów pracujących bez takiej regulacji.

Parametry techniczne produktu GPN-1

Model GPN-1 to zestaw złożony z 3 podstawowych elementów: grupy mieszającej, grupy niemieszanej i rozdzielacza. Obie grupy są przeznaczone na pompy 180 mm i mają rozstaw wyjść 125 mm. Rozdzielacz pozwala podłączyć 2 grupy od górnej strony, a maksymalnie 3 grupy pompowe. W komplecie znajdują się także izolacja modułowa, uszczelki, zaślepki i wsporniki ścienne.

Jak dobrać odpowiedni wariant produktu GPN-1?

Na co zwrócić uwagę przed zakupem?

• Sprawdź długość montażową pompy – ten zestaw jest przygotowany pod 180 mm.
• Zweryfikuj rozstaw przyłączy – tutaj wynosi on 125 mm.
• Dobierz typ obiegu – do podłogówki zwykle potrzebny jest obieg z mieszaniem.
• Jeśli planujesz automatykę, uwzględnij możliwość doposażenia zaworu 3DR w siłownik.
• Przeanalizuj liczbę obiegów – rozdzielacz obsługuje 2 grupy od góry, maksymalnie 3 grupy pompowe.

Najczęstsze pytania

Co to jest grupa pompowa obiegowa?

To zespół armatury do obsługi konkretnego obiegu instalacji CO. Zwykle obejmuje pompę obiegową, zawory odcinające, termometry i elementy zabezpieczające przepływ. W wersji z mieszaczem dodatkowo reguluje temperaturę zasilania danego obiegu.

Czy warto zastosować grupę pompową z mieszaczem?

Tak, jeśli obieg wymaga niższej i stabilniejszej temperatury zasilania. Dotyczy to szczególnie ogrzewania podłogowego oraz układów mieszanych. Zawór mieszający pomaga dopasować parametry pracy bez ingerencji w pozostałe obiegi.

Jakie są rodzaje grup pompowych?

Podstawowy podział to grupy z mieszaczem i bez mieszania. Pierwsze stosuje się tam, gdzie trzeba regulować temperaturę czynnika, a drugie w obiegach pracujących bez takiej potrzeby. Spotyka się też zestawy wieloobiegowe, takie jak GPN-1, łączące oba rozwiązania.

Czy rozdzielacz powinien mieć grupę pompową, czy bez?

To zależy od rodzaju obiegu. Podłogówka zwykle wymaga grupy z mieszaczem, ponieważ pracuje na niższej temperaturze zasilania. Część obiegów grzejnikowych może działać na grupie bez mieszania.

Kiedy wybrać pompę 130 mm, a kiedy 180 mm?

Należy wybrać długość zgodną z konstrukcją grupy pompowej. Ten zestaw jest przeznaczony na pompy 180 mm, więc taki wymiar trzeba uwzględnić przy doborze. O wyborze decyduje kompatybilność montażowa, rozstaw i projekt instalacji.
