Zestaw pompowy GPN-3 | 2x grupa pompowa z zaworem mieszającym

Krótka charakterystyka produktu GPN-3

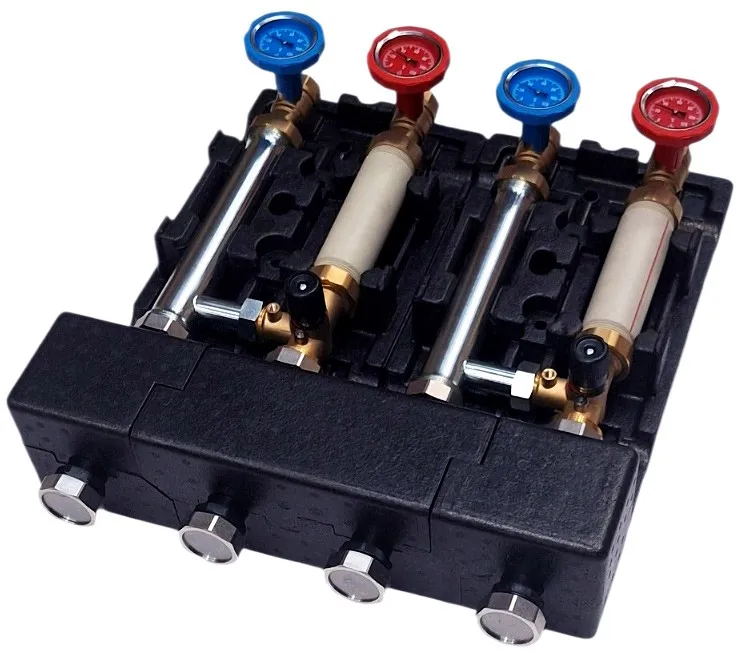

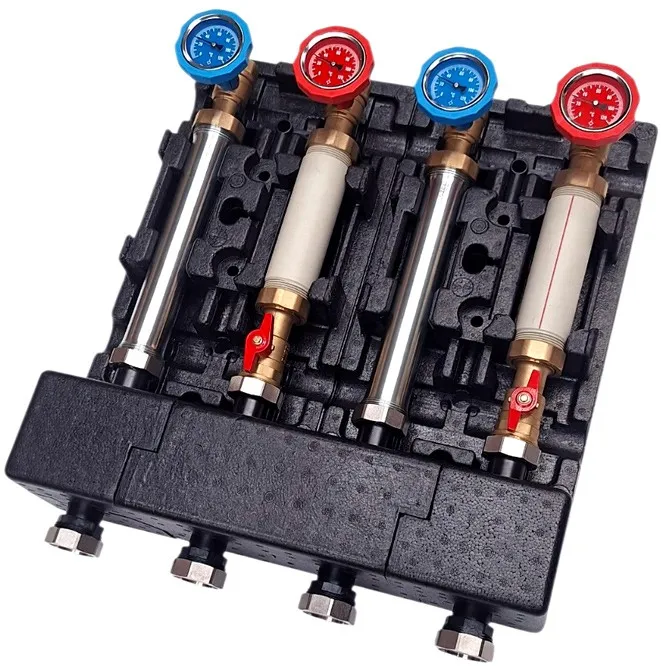

Zestaw GPN-3 to grupa pompowa z mieszaczem do instalacji CO, przeznaczona do stabilizacji temperatury zasilania w obiegach niskotemperaturowych i średniotemperaturowych. Obejmuje 2 grupy z zaworem 3DR 1 cal, pod pompy o długości 180 mm i rozstawie wyjść 125 mm, osadzone na rozdzielaczu z podłączeniem górnym.

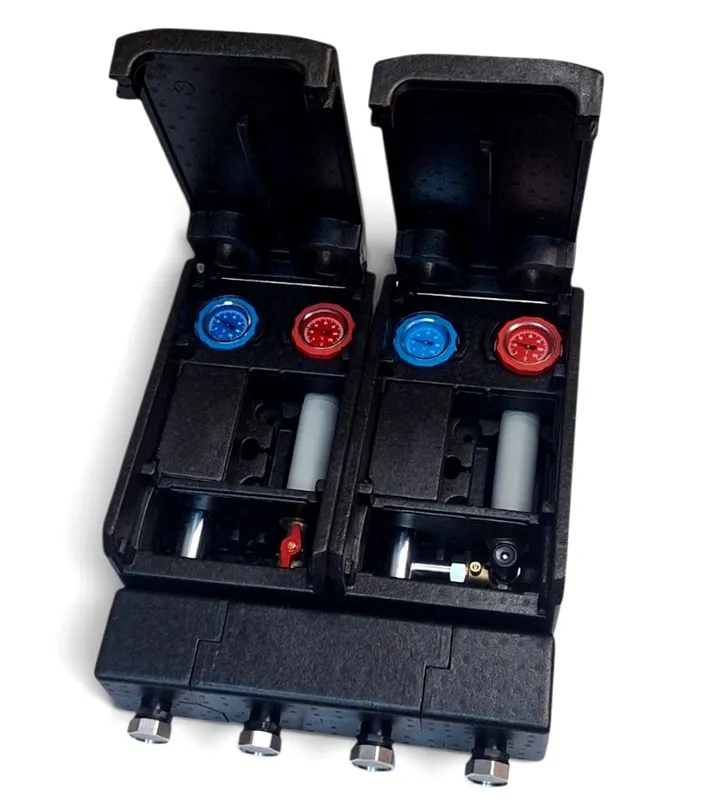

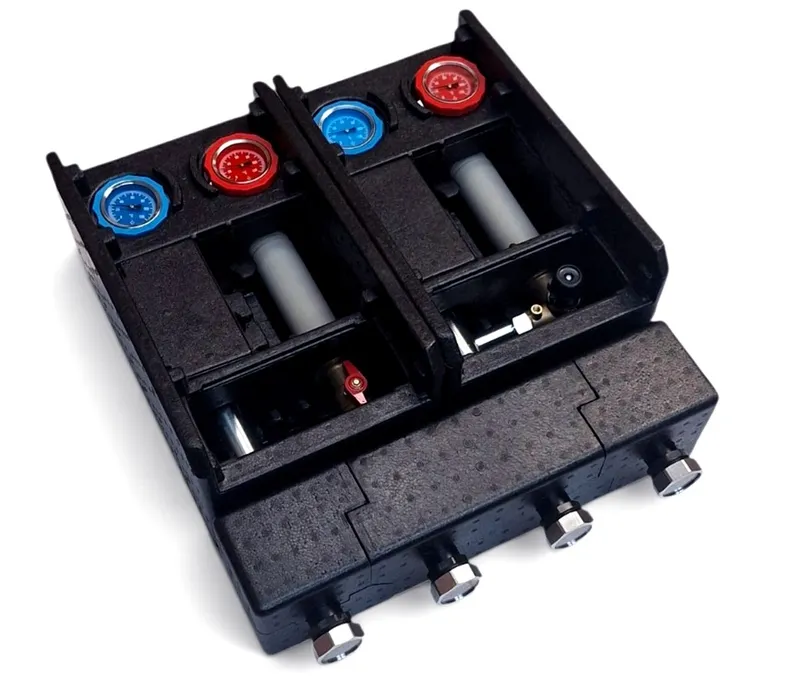

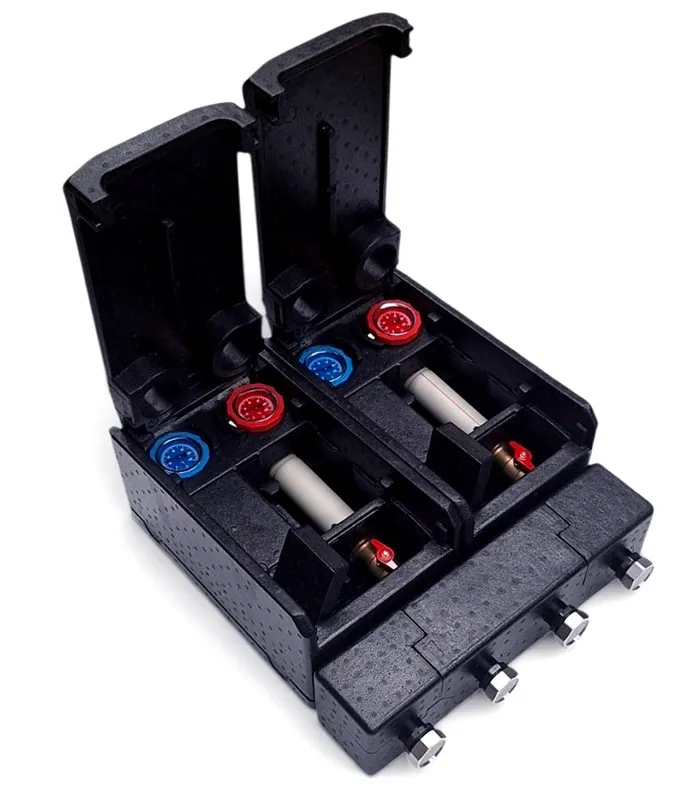

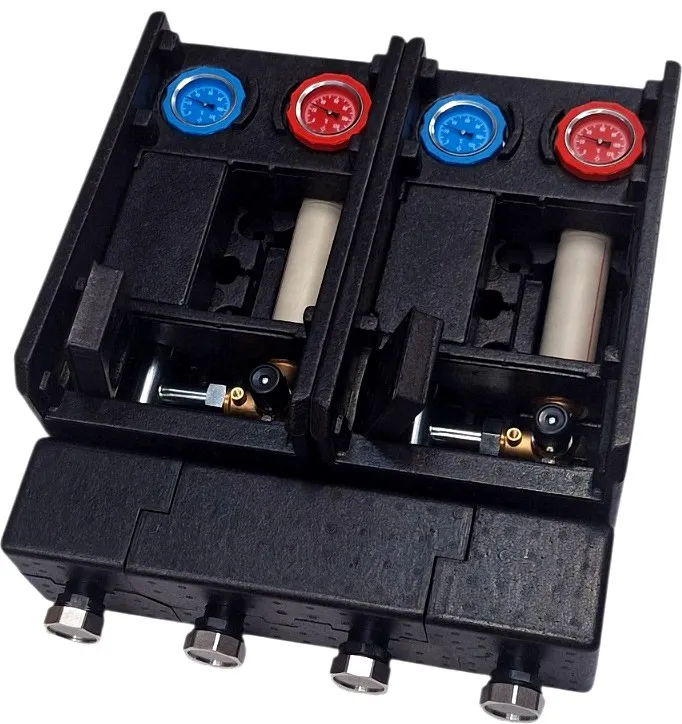

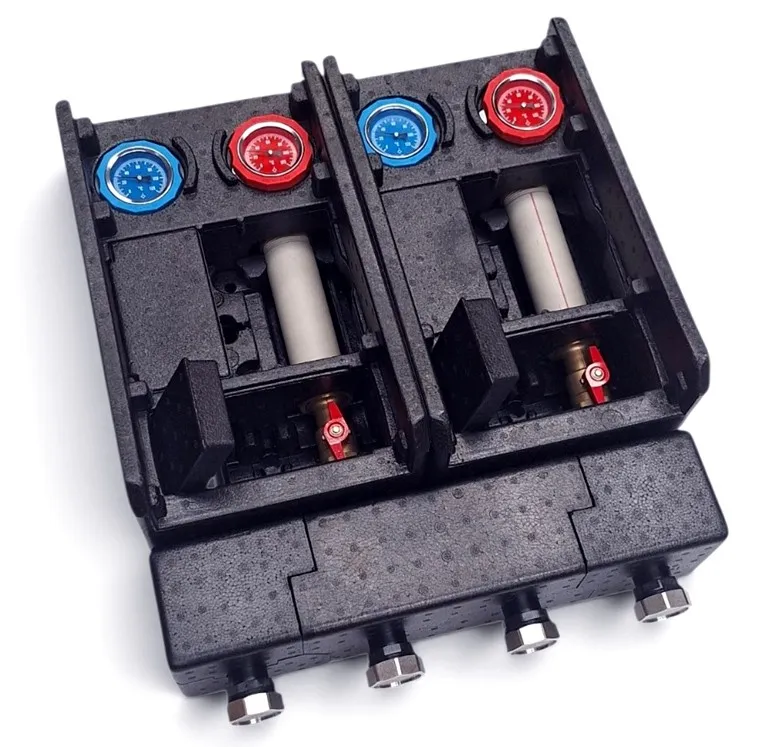

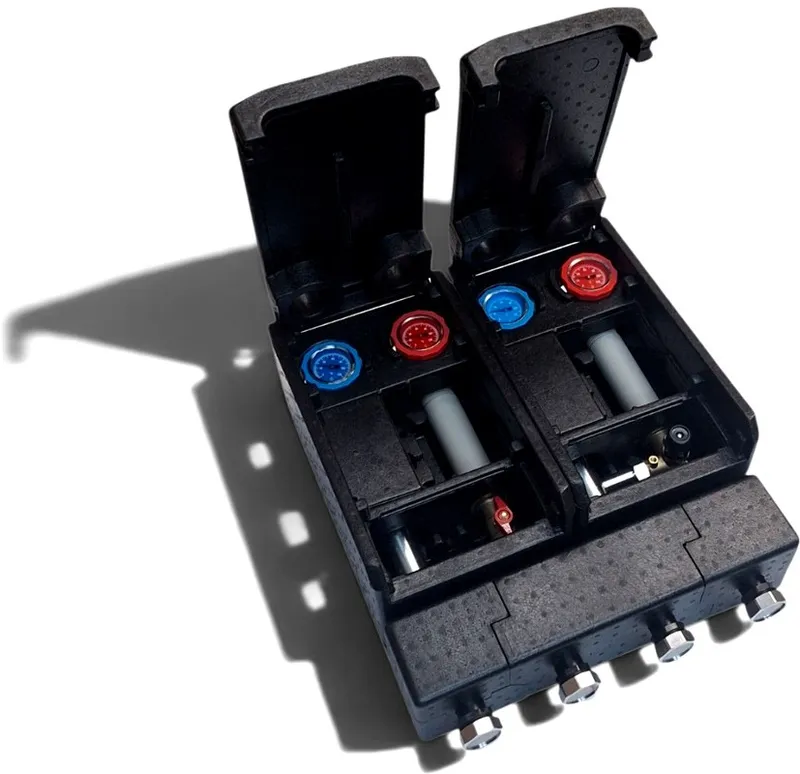

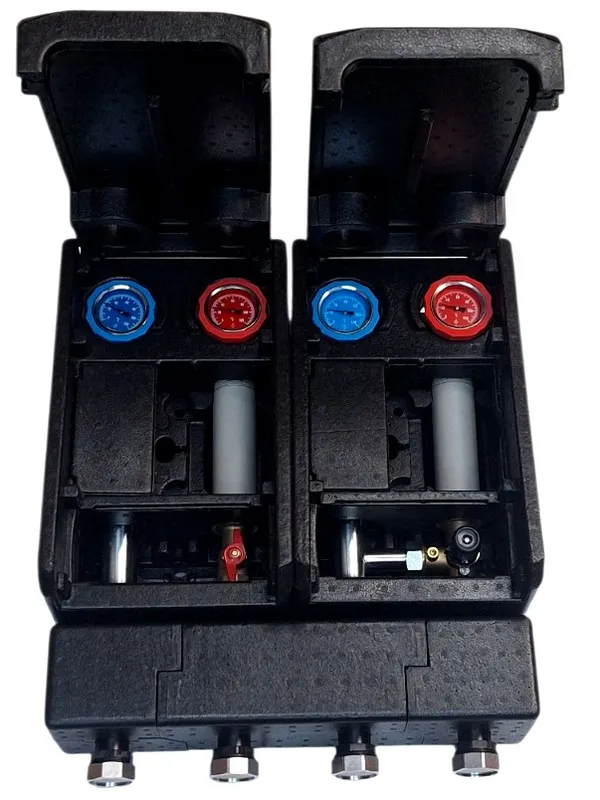

To gotowy zestaw dla dwóch obiegów wymagających mieszania, np. dla podłogówki lub rozdzielonych stref grzewczych w budynku piętrowym. W komplecie znajdują się dwie grupy pompowe z zaworem mieszającym, rozdzielacz, izolacja, elementy montażowe oraz zaślepki do nieużywanych króćców. Standard 125 mm ułatwia kompatybilność z typowymi układami.

Specyfikacja techniczna grupy pompowej GPN-3

Model	GPN-3
Liczba grup pompowych	2
Rodzaj grup	2x grupa pompowa z zaworem mieszającym
Zawór mieszający	3DR 1 cal
Długość montażowa pompy	180 mm
Rozstaw wyjść	125 mm
Zawór zwrotny	zintegrowany, strona zimna pod niebieskim termometrem

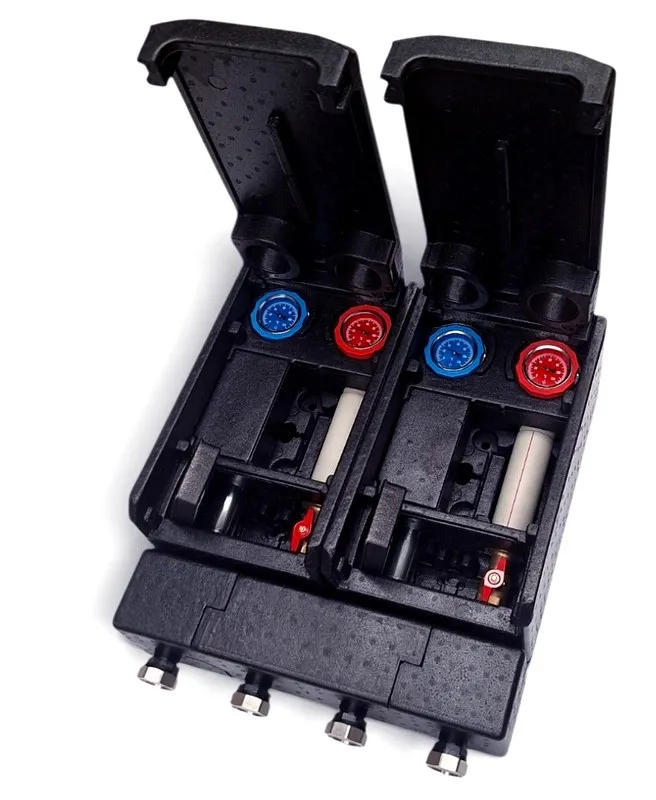

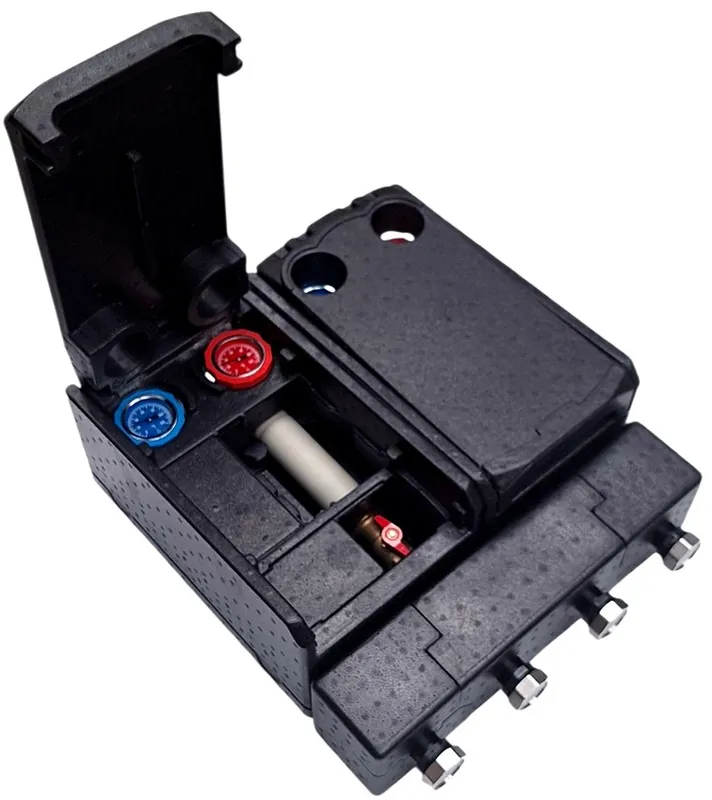

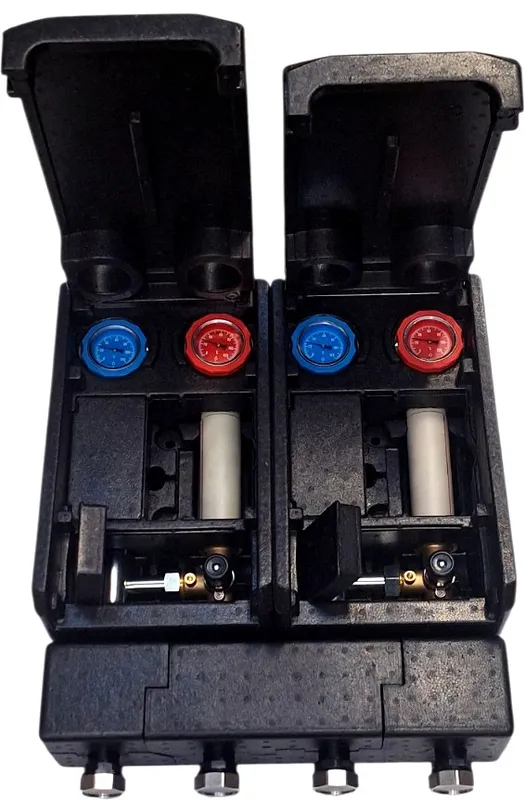

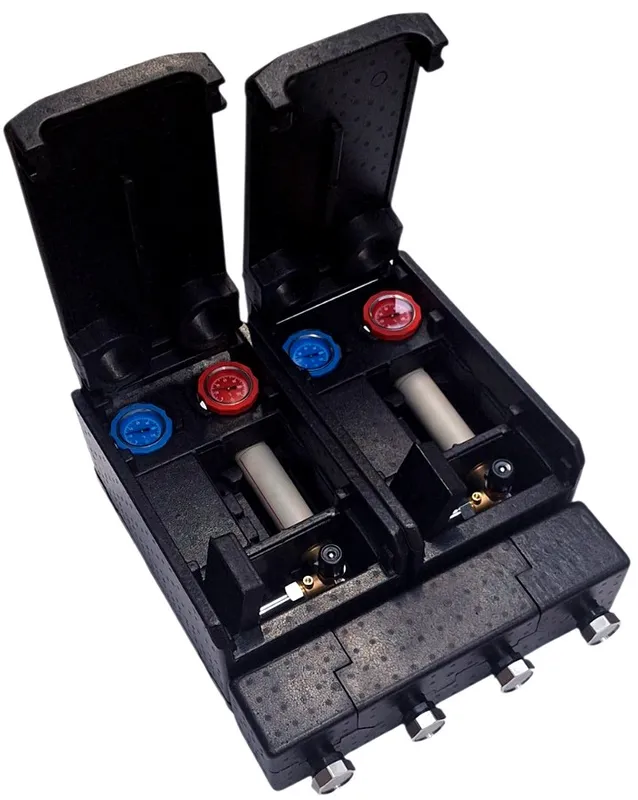

Izolacja	modułowa nowoczesna izolacja / modułowa izolacja termiczna
Mocowanie	mocowanie ścienne w zestawie
Podłączenie rozdzielacza	od strony górnej
Kompatybilność rozdzielacza	standard rozstawu 125 mm
Konsole montażowe	2 konsole montażowe naścienne w zestawie

Jak działa grupa pompowa GPN-3 z mieszaczem?

Budowa zestawu

Każda grupa zawiera zawór mieszający 3-drogowy 1 cal, dwa zawory odcinające z termometrami oraz zintegrowany zawór zwrotny po stronie zimnej. Całość pracuje na rozdzielaczu przystosowanym do montażu dwóch grup, z możliwością rozbudowy dolnej strony o kolejny element instalacji.

Rola zaworu mieszającego

Zawór 3-drogowy miesza czynnik zasilający z powrotem, aby obniżyć temperaturę w obiegu wymagającym łagodniejszych parametrów pracy. Dzięki temu zestaw dobrze nadaje się do ogrzewania podłogowego i zasileń średniej temperatury.

Znaczenie pompy obiegowej

Pompa obiegowa odpowiada za wymuszenie przepływu w danej strefie. Zestaw jest przeznaczony dla pomp o długości montażowej 180 mm, a opcjonalna współpraca z siłownikiem pozwala zautomatyzować regulację zaworu mieszającego.

Najważniejsze korzyści grupy pompowej GPN-3

• Stabilna temperatura zasilania dzięki zaworowi mieszającemu 3-drogowemu 1 cal.
• Obsługa dwóch obiegów w jednym zestawie, co ułatwia podział instalacji na strefy.
• Prostszy montaż dzięki rozdzielaczowi, konsolom ściennym i gotowej izolacji.
• Czytelna kontrola pracy przez termometry na zaworach odcinających.
• Lepsza ochrona obiegu przez zintegrowany zawór zwrotny po stronie zimnej.

Zastosowanie w instalacji CO grupy pompowej GPN-3

Gdzie sprawdzi się najlepiej?

• W ogrzewaniu podłogowym, gdzie konieczne jest obniżenie temperatury zasilania.
• W układach mieszanych, gdy różne strefy potrzebują niezależnej regulacji.
• W większych instalacjach CO dzielonych na dwa obiegi.
• W budynkach piętrowych, gdzie wygodnie rozdziela się pracę kondygnacji.
• W systemach średniotemperaturowych z potrzebą stabilizacji parametrów czynnika.

Wersja z mieszaczem służy do obiegów wymagających regulacji temperatury, a wariant bez mieszania stosuje się tam, gdzie można podać czynnik bezpośrednio.

Parametry techniczne grupy pompowej GPN-3

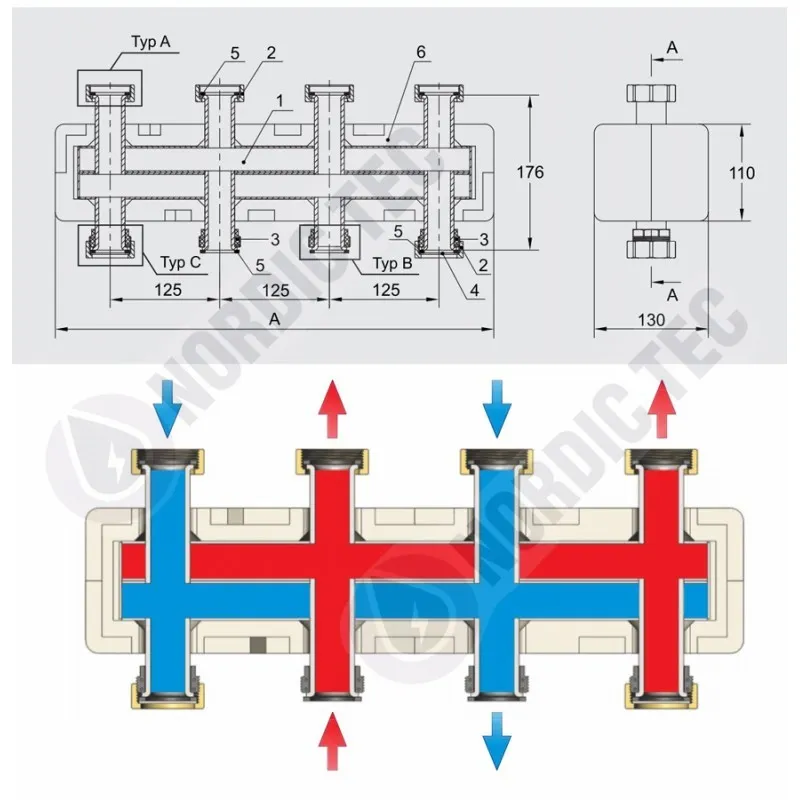

Zestaw obejmuje 2 grupy pompowe z zaworem mieszającym oraz rozdzielacz. Zawór mieszający ma rozmiar 1 cal, długość montażowa pompy wynosi 180 mm, a standardowy rozstaw wyjść 125 mm. Rozdzielacz ma podłączenie od strony górnej, zawiera uszczelki, zaślepki, izolację termiczną i 2 konsole montażowe naścienne.

Jak dobrać odpowiedni wariant grupy pompowej GPN-3?

Na co zwrócić uwagę przed zakupem?

• Sprawdź długość montażową pompy: tutaj wymagana jest pompa 180 mm.
• Zweryfikuj standard przyłączeniowy zaworu mieszającego: w tym modelu to 1 cal.
• Dobierz zestaw do liczby obiegów: ten wariant obsługuje 2 strefy.
• Jeśli planujesz automatykę, uwzględnij możliwość doposażenia zaworu w siłownik.
• Przy obiegach podłogowych wybieraj wariant z kontrolą temperatury zasilania, czyli z mieszaczem.

Najczęstsze pytania

Co to jest grupa pompowa obiegowa?

To zespół elementów do wymuszenia i kontroli przepływu w instalacji CO. Zwykle obejmuje pompę obiegową, zawory odcinające, termometry i armaturę regulacyjną. W wersji z mieszaczem dodatkowo reguluje temperaturę czynnika podawanego do obiegu.

Czy warto zastosować grupę pompową z mieszaczem?

Tak, jeśli obieg wymaga obniżenia i stabilizacji temperatury zasilania. Dotyczy to przede wszystkim ogrzewania podłogowego oraz części układów średniotemperaturowych. Mieszacz poprawia kontrolę pracy instalacji i ułatwia rozdział stref grzewczych.

Jakie są rodzaje grup pompowych?

Podstawowy podział obejmuje grupy z mieszaczem i bez mieszania. Wariant z mieszaczem stosuje zawór 3-drogowy lub inne rozwiązanie regulacyjne, czasem z siłownikiem. Zestawy wieloobiegowe, takie jak ten, służą do równoległej obsługi kilku stref.

Czy rozdzielacz powinien mieć grupę pompową, czy bez?

To zależy od rodzaju obiegu i wymaganej temperatury pracy. Dla podłogówki zwykle wybiera się grupę z mieszaczem, bo wymaga ona kontroli temperatury zasilania. Część obiegów grzejnikowych może pracować bez mieszania, jeśli parametry źródła ciepła są odpowiednie.

Kiedy wybrać pompę 130 mm, a kiedy 180 mm?

Należy wybrać długość zgodną z konstrukcją grupy pompowej. Ten zestaw jest przeznaczony do pomp o długości montażowej 180 mm. Decyzję trzeba oprzeć na wymiarze osprzętu, rozstawie i projekcie instalacji.

Nie wiesz, który model wybrać? Doradztwo techniczne Aquaventis pomoże dopasować urządzenie do parametrów Twojej instalacji.
