Zestaw pompowy GPN-4 | Grupa pompowa 3 obiegi z mieszaczem

Krótka charakterystyka produktu GPN-4

GPN-4 to grupa pompowa z mieszaczem do obsługi trzech obiegów w instalacjach CO, szczególnie tam, gdzie trzeba stabilizować temperaturę zasilania dla ogrzewania podłogowego. Zestaw pracuje z pompami 180 mm, ma zawór 3DR 1 cal i standardowy rozstaw 125 mm, a dodatkowo obejmuje termometry, zawory odcinające, zawór zwrotny oraz rozdzielacz obiegów.

Zestaw GPN-4 łączy trzy grupy z mieszaczem z rozdzielaczem obiegów pompowych, dzięki czemu ułatwia budowę rozbudowanej instalacji CO z trzema niezależnymi sekcjami. To rozwiązanie do obiegów mieszanych, w których potrzebna jest regulacja temperatury zasilania i zgodność z pompami obiegowymi 180 mm oraz standardem rozstawu 125 mm.

Specyfikacja techniczna grupy pompowej GPN-4

Model	GPN-4
Typ produktu	Zestaw pompowy / grupa pompowa 3 obiegi z mieszaczem
Liczba obiegów	3
Rodzaj grup	3 jednostki grup z mieszaczem
Rodzaj zaworu mieszającego	3DR 1 cal
Przeznaczenie pomp	pompy obiegowe 180, pompy 25
Przykładowe pompy	25-40-180 lub 25-60-180

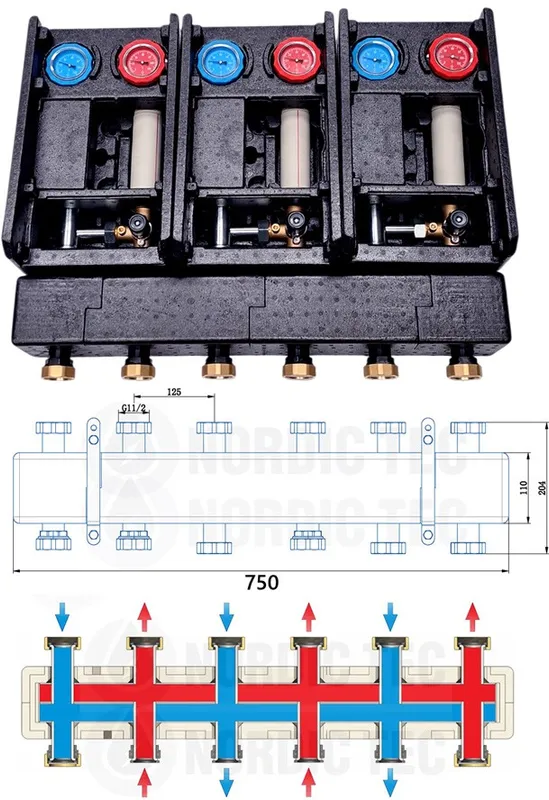

Rozstaw wyjść	125 mm
Zawory odcinające	2 zawory odcinające, kulowe, z termometrami
Termometry	niebieski i czerwony
Zawór zwrotny	wbudowany, na stronie zimnej
Montaż	mocowanie ścienne w zestawie

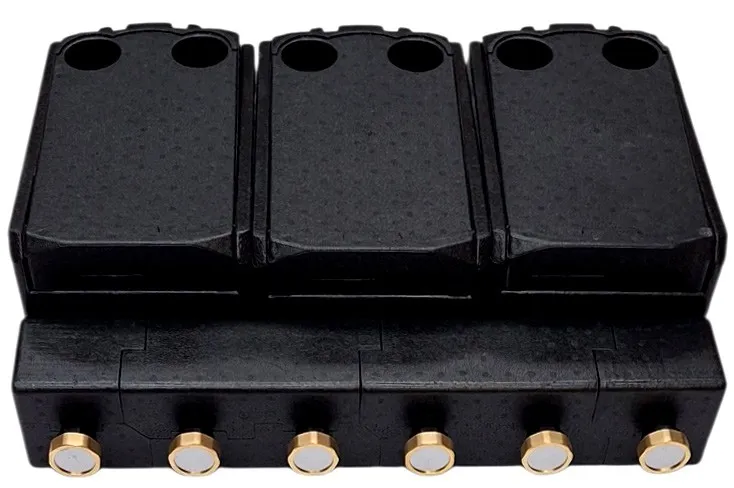

Izolacja	modułowa izolacja termiczna
Rozdzielacz	do grup pompowych 3-6

Jak działa grupa pompowa GPN-4 z mieszaczem?

Budowa zestawu

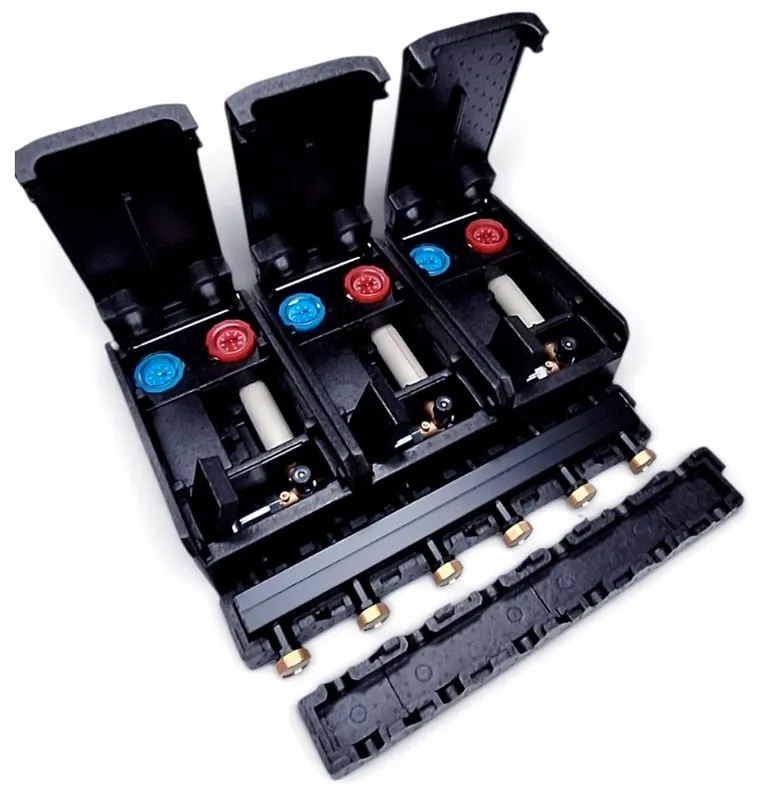

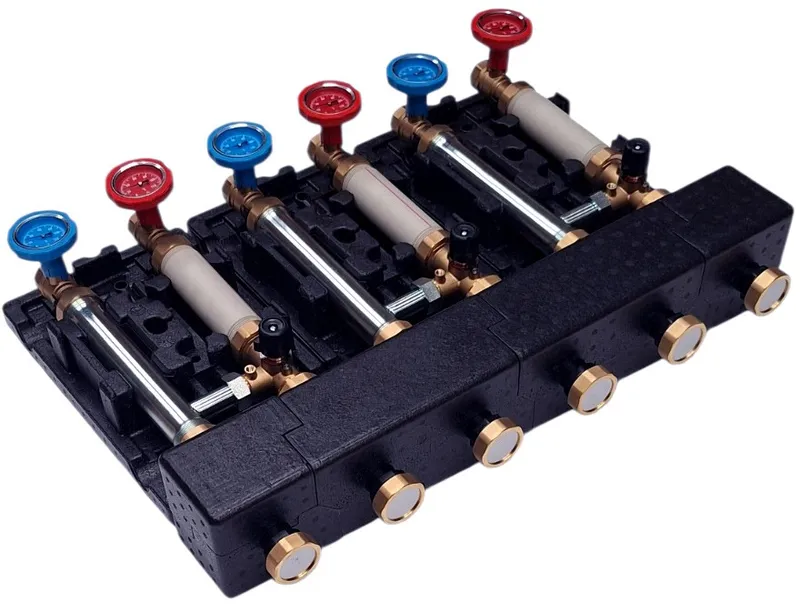

Zestaw składa się z trzech grup pompowych z mieszaczem oraz rozdzielacza, który spina wszystkie obiegi w jedną całość. Każda grupa ma 2 zawory odcinające kulowe z termometrami, wbudowany zawór zwrotny na stronie zimnej, zawór mieszający 3DR 1 cal oraz izolację termiczną.

Rola zaworu mieszającego

Zawór mieszający odpowiada za obniżenie temperatury zasilania przez domieszanie chłodniejszego czynnika z powrotu. To kluczowe w obiegach podłogowych i niskotemperaturowych grzejnikach, gdzie zbyt wysoka temperatura medium jest niewskazana. W razie potrzeby zawór można doposażyć w siłownik.

Znaczenie pompy obiegowej

Pompa obiegowa wymusza przepływ w danym obiegu i dobierana jest do standardu 180 mm oraz pomp 25, na przykład 25-40-180 lub 25-60-180. Dzięki uniwersalnym wymiarom grupy współpracują z większością pomp i rozdzielaczy dostępnych na rynku.

Najważniejsze korzyści grupy pompowej GPN-4

• Stabilna temperatura zasilania — mieszacz pomaga bezpiecznie zasilać obiegi niskotemperaturowe.
• Obsługa trzech obiegów — wygodne rozwiązanie do bardziej rozbudowanych instalacji CO.
• Łatwiejsza kontrola pracy — termometry na zaworach pozwalają szybko ocenić parametry zasilania i powrotu.
• Bezpieczniejsza praca hydrauliczna — wbudowany zawór zwrotny ogranicza cofanie medium.
• Prostszy montaż — mocowanie ścienne, izolacja oraz rozdzielacz są częścią zestawu.
• Szeroka kompatybilność — standard 125 mm i obsługa pomp 180 mm ułatwiają dopasowanie.

Zastosowanie w instalacji CO grupy pompowej GPN-4

Gdzie sprawdzi się najlepiej?

• W ogrzewaniu podłogowym z trzema niezależnymi rozdzielaczami obiegów.
• W układach mieszanych, gdzie różne sekcje wymagają regulacji temperatury zasilania.
• W instalacjach z niskotemperaturowymi grzejnikami, które potrzebują obiegu mieszanego.
• W rozbudowanych systemach CO z rozdzielaczem i kilkoma równoległymi obiegami.
• W układach, gdzie ważna jest stabilizacja temperatury medium podawanego do odbiorników.

Wersję z mieszaczem wybiera się tam, gdzie trzeba kontrolować temperaturę zasilania, a wariant bez mieszania sprawdza się w obiegach pracujących bez takiej regulacji.

Parametry techniczne grupy pompowej GPN-4

Zestaw obejmuje 3 obiegi z mieszaczem i rozdzielacz do grup 3-6. Zawór mieszający ma przyłącze 1 cal, a standardowy rozstaw wyjść wynosi 125 mm. Grupy są przeznaczone do pomp obiegowych 180 mm, w tym pomp 25, na przykład 25-40-180 lub 25-60-180. Na wyposażeniu znajdują się 2 zawory odcinające kulowe z termometrami, zawór zwrotny, izolacja termiczna oraz mocowanie ścienne.

Jak dobrać odpowiedni wariant grupy pompowej GPN-4?

Na co zwrócić uwagę przed zakupem?

• Sprawdź długość montażową pompy — ten zestaw jest przygotowany pod pompy 180 mm.
• Zweryfikuj średnicę i typ armatury — tutaj zastosowano zawór mieszający 3DR 1 cal.
• Dobierz liczbę obiegów do instalacji — model GPN-4 obsługuje 3 obiegi.
• Potwierdź rozstaw przyłączy — standard 125 mm ułatwia kompatybilność z osprzętem.
• Jeśli planujesz automatykę, uwzględnij możliwość doposażenia zaworu w siłownik.

Do obiegu podłogowego zwykle wybiera się wariant z kontrolą temperatury zasilania, ponieważ lepiej chroni instalację przed zbyt wysoką temperaturą medium.

Najczęstsze pytania

Co to jest grupa pompowa obiegowa?

To zespół armatury do obsługi i kontroli pracy obiegu w instalacji CO. Zwykle obejmuje pompę obiegową lub miejsce pod jej montaż, zawory odcinające, termometry i elementy regulacyjne. W wariancie z mieszaczem dodatkowo umożliwia kontrolę temperatury zasilania.

Czy warto zastosować grupę pompową z mieszaczem?

Tak, jeśli obieg wymaga obniżenia i stabilizacji temperatury zasilania. Dotyczy to szczególnie ogrzewania podłogowego i innych obiegów niskotemperaturowych. Mieszacz poprawia kontrolę pracy instalacji i ułatwia bezpieczne zasilanie odbiorników.

Jakie są rodzaje grup pompowych?

Podstawowy podział obejmuje grupy z mieszaczem i bez mieszania. Wersje z mieszaczem stosuje się tam, gdzie potrzebna jest regulacja temperatury, a bez mieszania w obiegach pracujących bez jej obniżania. Spotyka się też zestawy wieloobiegowe, takie jak model do 3 obiegów.

Czy rozdzielacz powinien mieć grupę pompową, czy bez?

To zależy od typu obiegu i wymaganej temperatury pracy. Dla podłogówki zwykle wybiera się grupę z mieszaczem, bo pozwala kontrolować temperaturę zasilania. Część obiegów grzejnikowych może pracować bez mieszania, jeśli instalacja nie wymaga takiej regulacji.

Kiedy wybrać pompę 130 mm, a kiedy 180 mm?

Trzeba dobrać długość pompy do wymiarów grupy pompowej. Ten zestaw jest przeznaczony do pomp 180 mm, dlatego taka długość montażowa jest tutaj właściwa. Decyzję zawsze warto oprzeć na rozstawie, osprzęcie i projekcie instalacji.
